VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
D'ONGLET

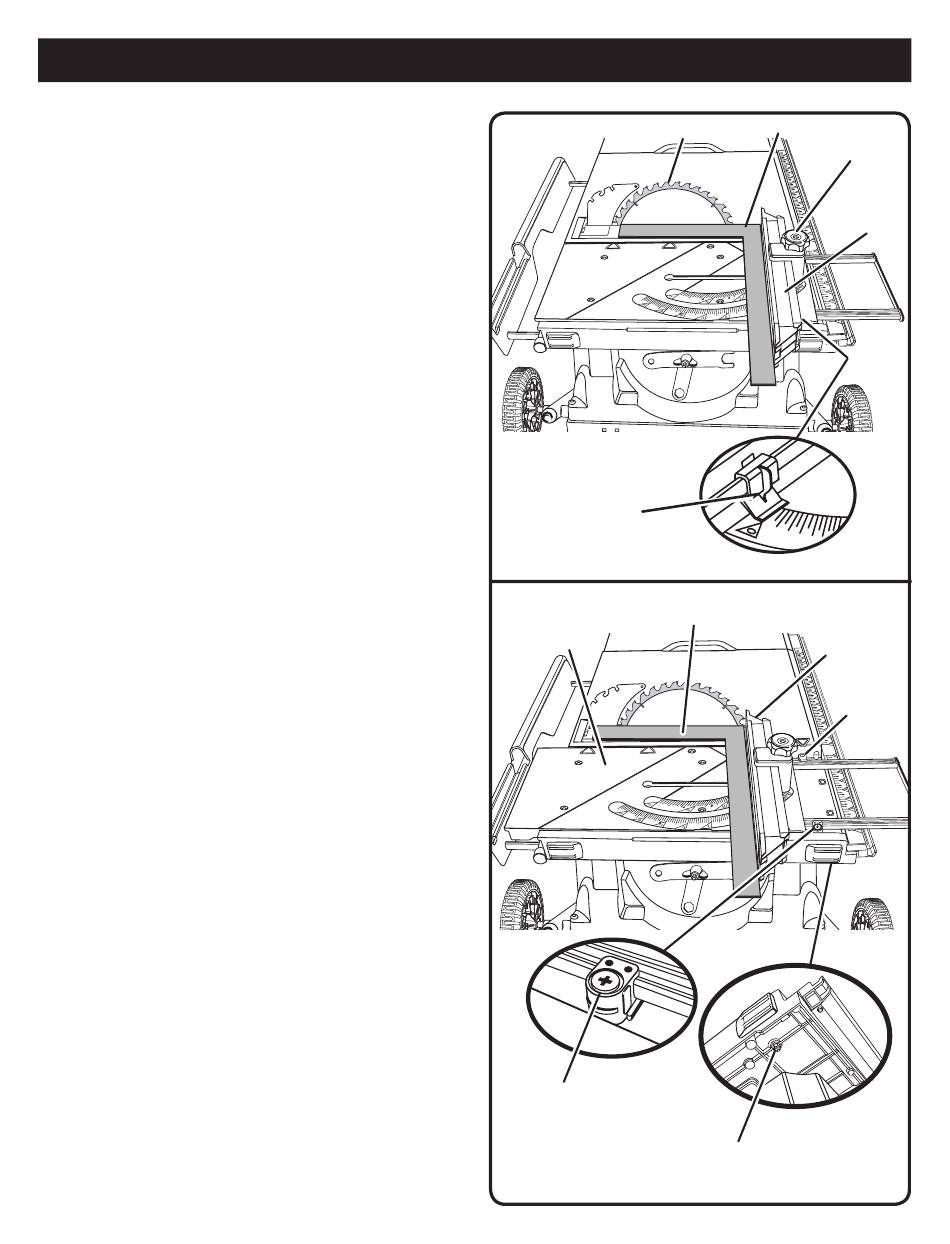

Voir la figure 34.
Le guide d'onglet doit être perpendiculaire à la lame lorsqu'il
est réglé sur zéro degré.
Régler l'angle du guide (H) à 0°. L'indicateur d'onglet (I)
doit être réglé sur exactement 0° et assujetti en place
avec le verrouillage de réglage (J).
NOTE : La butée rapide n'est pas nécessaire pour cette
procédure de vérifiaction. Toutefois, elle peut être vérifiée
et réglée sur 0° à ce point. Voir la section Réglage de la
butée rapide ci-après.
Appuyer fermement l'un des côtés d'une équerre de char-
pentier (G) contre le guide d'onglet (H) et l'autre contre la
lame (E).
Regarder si le guide d'onglet et la lame sont d'équerre.
Lorsque l'une des branches de l'équerre repose à plat
sur le guide d'onglet, l'autre branche doit reposer à plat
sur toute la longueur de la lame.
Si ce n'est pas le cas, le guide d'onglet peut ne pas être
d'équerre.
Faire tourner la lame et vérifier de nouveau. Si l'écart
entre l'avant et l'arrière de la lame est toujours le même,
la table à onglet doit être réalignée. Suivre la procédure
de réglage ci-dessous.
POUR RÉGLER LA TABLE À ONGLET
Voir la figure 35.
Ne pas oublier : Vérifier tous les réglages avant de desserrer
les vis pour les procédures suivantes. Une fois les vis desser-
rées, les réglages doivent être refaits.
Débrancher la scie.
Régler le guide d'onglet sur 0° et serrer fermement le
bouton de verrouillage.
Pousser la table à onglets coulissante, puis desserrer la
vis droite avant du dessous du bâti de la scie.
Desserrer l'écrou Nylock se trouvant au-dessous de la
vis excentrique avant gauche.
Appuyer fermement l'un des côtés d'une équerre de
charpentier contre le guide d'onglet et l'autre contre la
lame.
À l'aide d'un tournevis phillips, tourner la vis excentrique
de manière à aligner le guide d'onglet sur l'équerre.
Maintenir la vis excentrique en place avec le tournevis et
serrer fermement l'écrou Nylock.
Resserrer la vis avant droite.
