3.6.2
Préparation du tuyau
Pour préparer le tuyau, procédez comme suit :
1.
Retirez toute l'isolation des tuyaux du site d'installation.
Remarque: Assurez-vous de dégager une zone suffisamment large pour permettre l'installation du transducteur.
2.

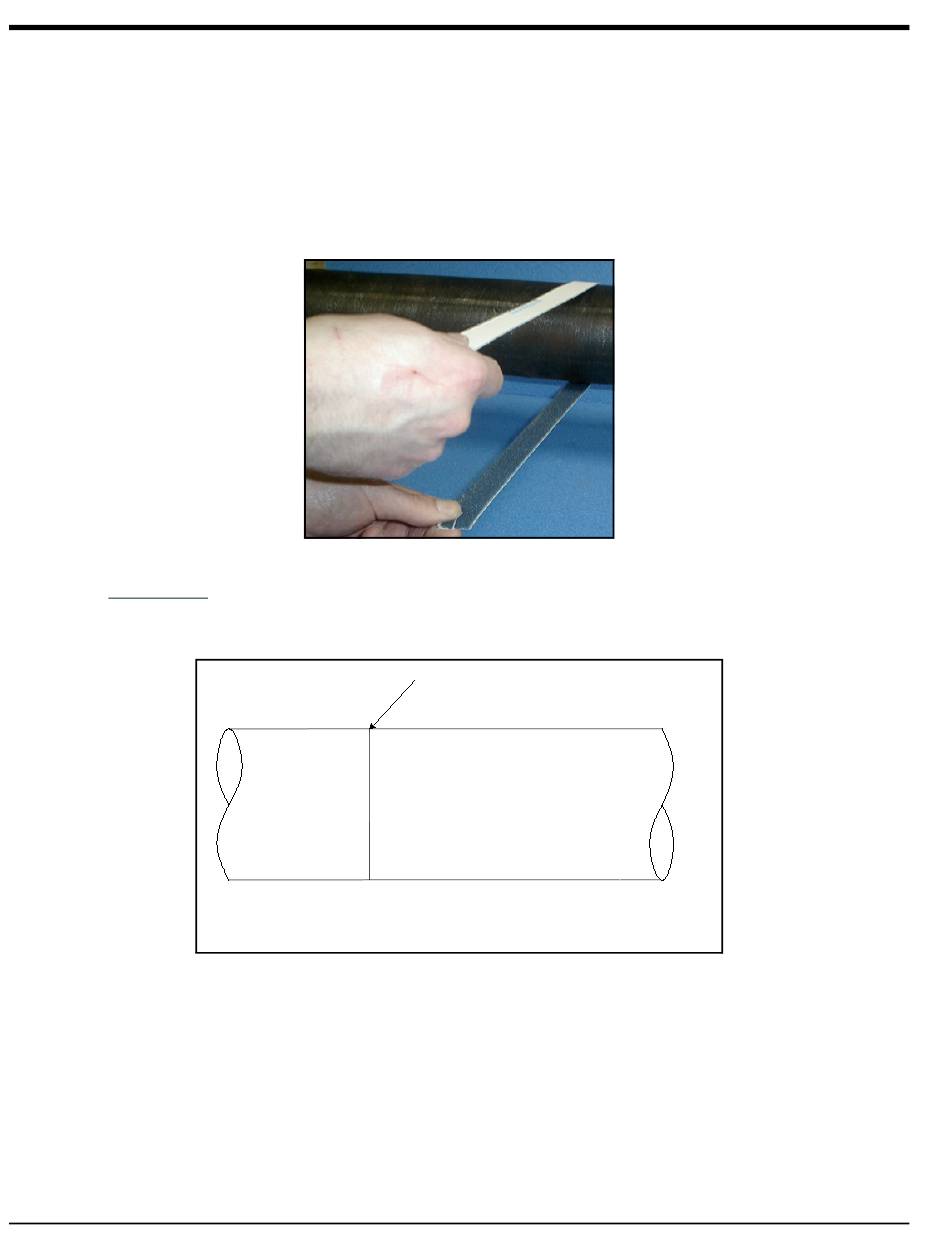

Enlevez toute la peinture cloquée ou la rouille avec du papier abrasif (voir ci-dessous) en vous assurant de
préserver la courbure d'origine du tuyau. Si la finition est polie miroir, utilisez une lime pour rendre la surface
rugueuse.
3.
Mesurez la circonférence du tuyau.
IMPORTANT: N'utilisez pas une valeur calculée ou une valeur nominale pour la circonférence.
4.
Tracez une ligne sur toute la circonférence du tuyau, comme illustré ci-dessous.
5.
Marquez le point zéro à l'emplacement désiré sur la ligne de circonférence (en général à 3 heures et 9 heures)
pour le premier transducteur. Tracez ensuite une ligne horizontale, appelée ligne d'origine, à partir de ce point et
dans le sens du deuxième transducteur. Cette ligne doit mesurer au moins 12 po (30 cm) de long.
24
Ligne circulaire
Visée radiale
Modèle C-ET Guide d'installation
