10. Installez les transducteurs sur les blocs de montage tout en prenant soin de ne pas décaler le milieu de couplage
solide. Ensuite, serrez les boulons de la pince de fixation à 15 pieds-livres (20 N-m). Enfin, serrez les contre-écrous.
11. Réinstallez l'isolation du tuyau jusqu'à la ligne gravée sur les transducteurs (voir la Figure 9 ci-dessus).
MISE EN GARDE !
Vous avez terminé l'installation de la pince de fixation V et des transducteurs. Procédez comme suit :
• Consultez votre Manuel de l'utilisateur pour réaliser les connections électriques du transducteur ;
• Notez la date d'installation et définissez un programme d'inspection périodique et de serrage des écrous de la
pince de fixation. Ainsi, la pince de fixation ne se desserre pas ni ne tombe, et ne présente aucun risque de
blessure ;
• Une fois que le débitmètre fonctionne, mesurez la force du signal en amont et en aval en vous servant des
diagnostics du débitmètre puis enregistrez ces valeurs. Ces valeurs vous seront utiles par la suite comme ligne
de base pour les dépannages de mesures. Consultez votre Manuel de l'utilisateur pour plus d'informations.
22
Ligne d'isolation du tuyau
Bout
Milieu de couplage en feuille solide

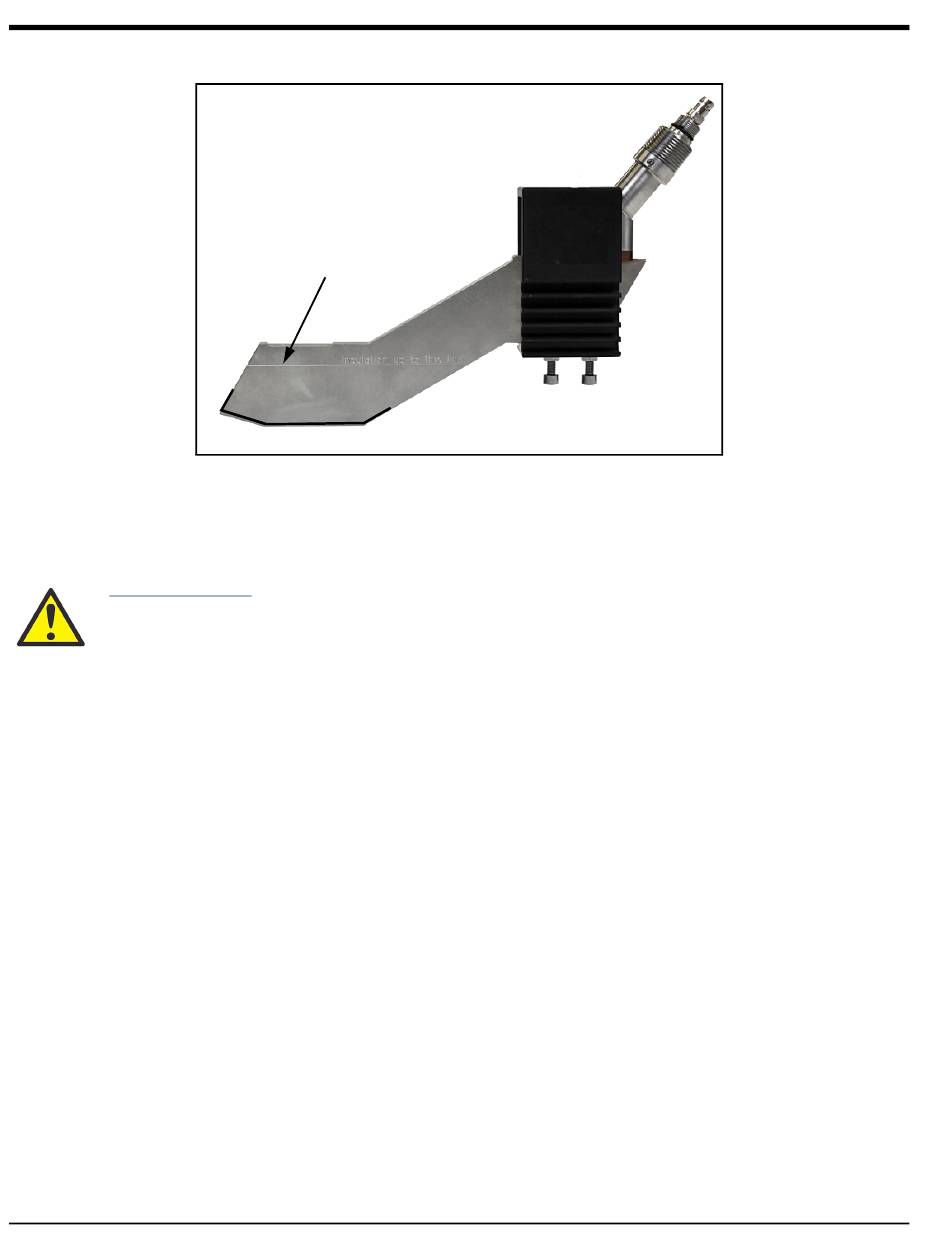

Figure 9: application du milieu de couplage en feuille solide
Si vous ne réinstallez pas l'isolation du tuyau jusqu'à la ligne gravée sur les
transducteurs, le transducteur C-ET peut être endommagé de façon permanente.
Talon
Modèle C-ET Guide d'installation
