3.1
Choix d'un site d'installation
1.
Placez le point de mesure du transducteur à au moins 3 pi (1 m) des soudures bout à bout ou des brides,
idéalement au centre d'un tuyau droit de 20 diamètres. Laissez suffisamment d'espace de chaque côté du
tuyau pour faciliter l'installation du transducteur :
•
6 po (15 cm) en l'absence de boîtier de raccordement ;
•
9 po (23 cm) avec un boîtier de raccordement.
Remarque:
Il n'existe rien d'autre que le tuyau droit et le profil de débit entièrement développé pour garantir la
précision spécifiée du débitmètre. Cependant, en l'absence de tuyau droit, l'emplacement du
transducteur doit être tel que le signal acoustique parcourt toute la distribution du profil de débit non
développé pour obtenir une meilleure répétabilité.
2.
Choisissez un emplacement disposant d'au moins 10 diamètres de débit rectiligne et non perturbé en amont et
5 diamètres en aval à partir du point de mesure. Pour fournir un débit non perturbé, vous devez éviter les sources
de turbulence comme les brides, les coudes, les tés, les tourbillons et les profils de débit perturbés. N'installez
jamais le débitmètre directement en aval des vannes de régulation, surtout des vannes papillon. Si vous ne
trouvez pas d'emplacement idéal, utilisez un point en aval dont la course rectiligne est supérieure à 5 diamètres
de tuyau.
3.

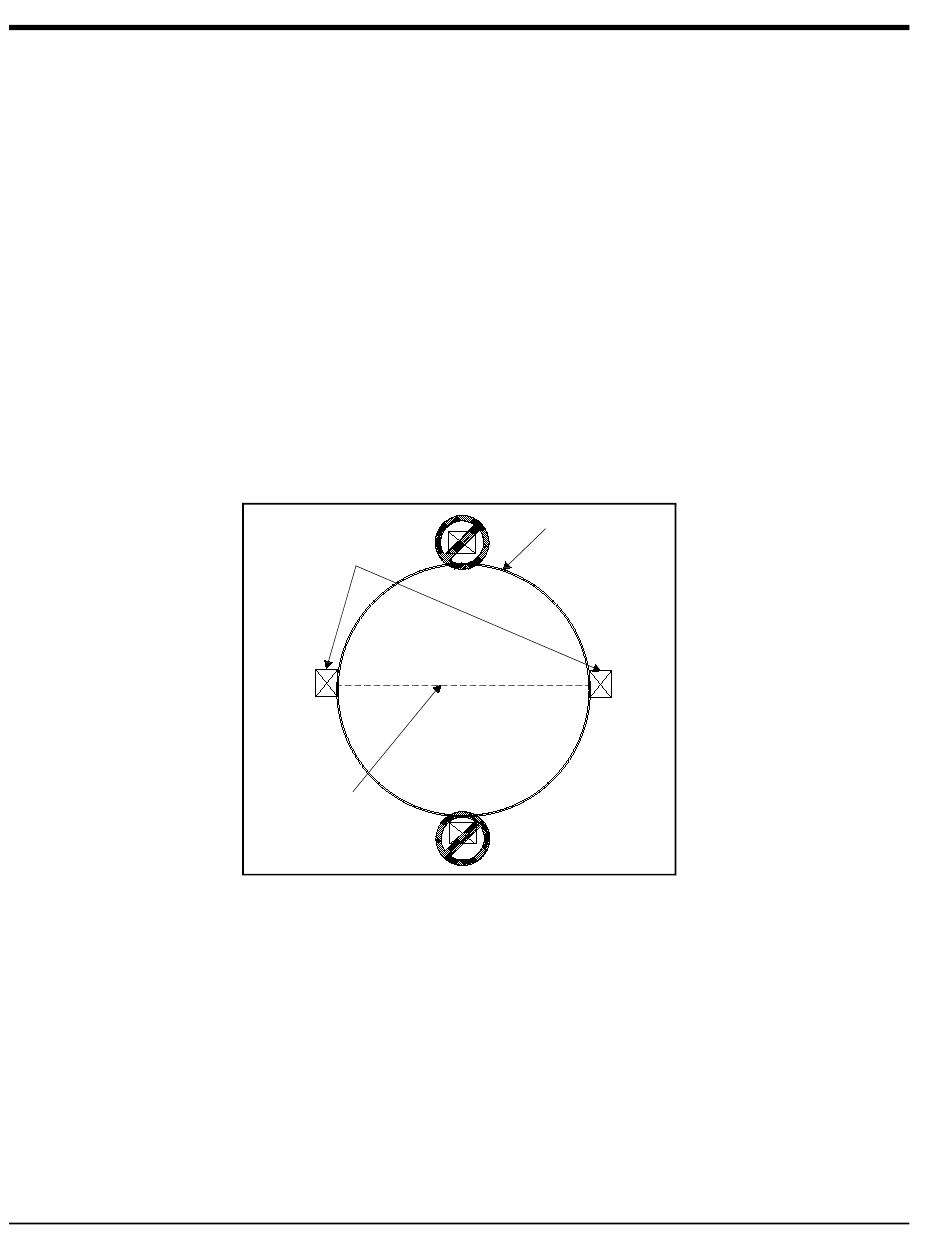

Placez les transducteurs le plus près possible du plan horizontal. Placez les transducteurs sur les côtés opposés
°
du tuyau à 180
, idéalement sur les positions 3 heures et 9 heures (voir la Figure 3 ci-dessous).
IMPORTANT: Ne placez jamais les transducteurs au-dessus ou en dessous du tuyau.
4
Transducteur
Parcours
du signal
Figure 3: Emplacement des transducteurs
Tuyau
Vue du bas
Modèle C-ET Guide d'installation
