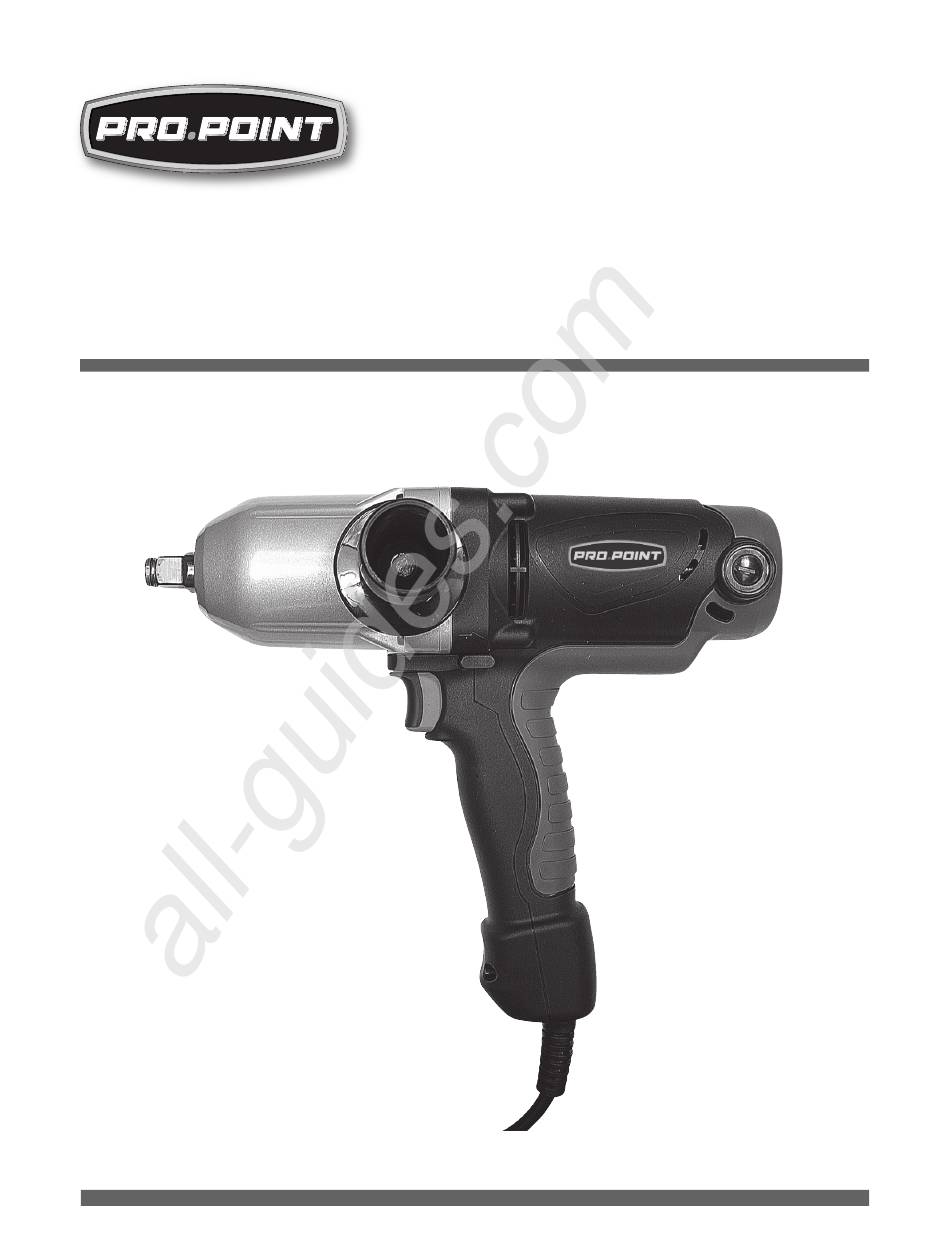

- Page 1 All manuals and user guides at all-guides.com V 3.04 8340507 1/2 IN. DR ELECTRIC IMPACT WRENCH User Manual Please read this manual before use.
- Page 2 All manuals and user guides at all-guides.com 8340507 V 3.04 1/2 IN. DR ELECTRIC IMPACT WRENCH SPECIFICATIONS Legally required CUL CUL E310690 Voltage Rating 120 volt Drive Size 1/2 in. No Load Speed 2,800 RPM Max. Torque 360 ft-lb Variable Speed...
- Page 3 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 IMPORTANT! Keep this manual for the safety warnings, precautions and operating, inspection and maintenance instructions. When this manual refers to a part number, it refers to the included parts list.
- Page 4 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 SPECIFIC SAFETY PRECAUTIONS Do not over-tighten nuts. They could shatter and cause damage to the tool or work piece or cause injury. Use a torque wrench to torque the nut after using the impact wrench.
- Page 5 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 ELECTRICAL SAFETY Disconnect power supply. Disconnect the tool from the power supply when not in use, before cleaning, servicing, or changing any parts or accessories.
- Page 6 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 VIBRATION PRECAUTIONS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms, and shoulders.
- Page 7 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 UNPACKING Carefully remove the tool from the package. Retain the packing material until you have carefully inspected and satisfactorily installed or operated the tool.
- Page 8 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 2. Installation and removal of the socket The tool must be turned off and unplugged before any assembly. Press the socket onto the drive shaft.
- Page 9 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 3. When working with small screws, carefully regulate the pressure on the trigger switch to ensure the work piece is not damaged. 4. Use the tool intermittently, continuous operation can damage the tool.
- Page 10 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 MAINTENANCE Before making any adjustments or changing any accessory, turn off the tool and unplug it from its power source. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it would operate properly and perform its intended functions.
- Page 11 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 Fig. 3 Fig. 4 Fig. 5 Fig. 6 DISPOSING OF THE TOOL If your tool has become damaged beyond repair, do not throw it out.
- Page 12 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 PARTS BREAKDOWN For technical questions call 1-800-665-8685...
- Page 13 All manuals and user guides at all-guides.com 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 PARTS LIST No. Description No. Description Screw Front Housing Front Trigger Switch Cover Assembly Forward/ Rubber Washer Reverse Rod Washer Housing Cover Assembly Front...
- Page 14 All manuals and user guides at all-guides.com V 3,04 8340507 CLÉ À CHOCS ÉLECTRIQUE À PRISE DE 1/2 PO Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.
- Page 15 All manuals and user guides at all-guides.com V 3,04 8340507 CLÉ À CHOCS ÉLECTRIQUE À PRISE DE 1/2 PO SPÉCIFICATIONS Exigence légale CUL CUL E310690 Puissance nominale 120 V Taille de prise 1/2 po Vitesse à vide 2,800 tr/min Couple max.
- Page 16 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 AVERTISSEMENT ! Les avertissements, les mises en garde et les instructions mentionnés dans ce manuel d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire.
- Page 17 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 2. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures ou le bris de l’outil.
- Page 18 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 8. Ne forcez jamais l’outil. Une pression excessive pourrait recourber ou casser l’outil ou l’accessoire, ce qui causerait des dommages de l’outil ou de la pièce à...
- Page 19 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 4. Les outils mis à la terre doivent être branchés dans une prise qui est correctement installée et mise à la terre conformément à tous les codes et à...
- Page 20 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à des examens de santé...
- Page 21 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 3. Évitez les mises en marche involontaires. Assurez-vous que le commutateur de gâchette est en position OFF (arrêt) lorsque le compresseur n’est pas utilisé et avant de le brancher à une source d’énergie quelconque.
- Page 22 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 ASSEMBLAGE Choisissez la taille de douille prescrite en fonction des boulons et des écrous utilisés. Si une douille inadéquate est utilisée, elle ne pourra saisir le boulon correctement en raison du couple inadéquat,...
- Page 23 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 Fig.1 3. Lorsque vous utilisez de petites vis, réglez soigneusement la pression du levier d’accélérateur pour vous assurer que la pièce à...
- Page 24 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 Fig.2 ENTRETIEN Avant de faire n’importe quel ajustement ou de changer un accessoire, éteignez l’outil et débranchez-le de sa source d’énergie.
- Page 25 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 5. Si des réparations sont nécessaires, apportez l’outil à un centre de réparation autorisé. 6. Vérifiez que le conduit d’aération ne comporte pas de saleté.
- Page 26 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 Fig. 3 Fig. 4 Fig. 5 Fig. 6 MISE AU REBUT DE L’OUTIL Si votre outil est trop endommagé pour être réparé, ne le jetez pas.
- Page 27 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 RÉPARTITION DES PIÈCES En cas de questions techniques, appelez le 1-800-665-8685...
- Page 28 All manuals and user guides at all-guides.com ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 LISTE DES PIÈCES Description Qté Description Qté Interrupteur à gâchette Ensemble de couvercle avant Tige de marche avant/arrière Rondelle Ensemble de...
