PRO-POINT 8327827 Manuel D'utilisateur

Clé à chocs pneumatique en composite à prise de 1/2 po
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
V 3.05
8327827

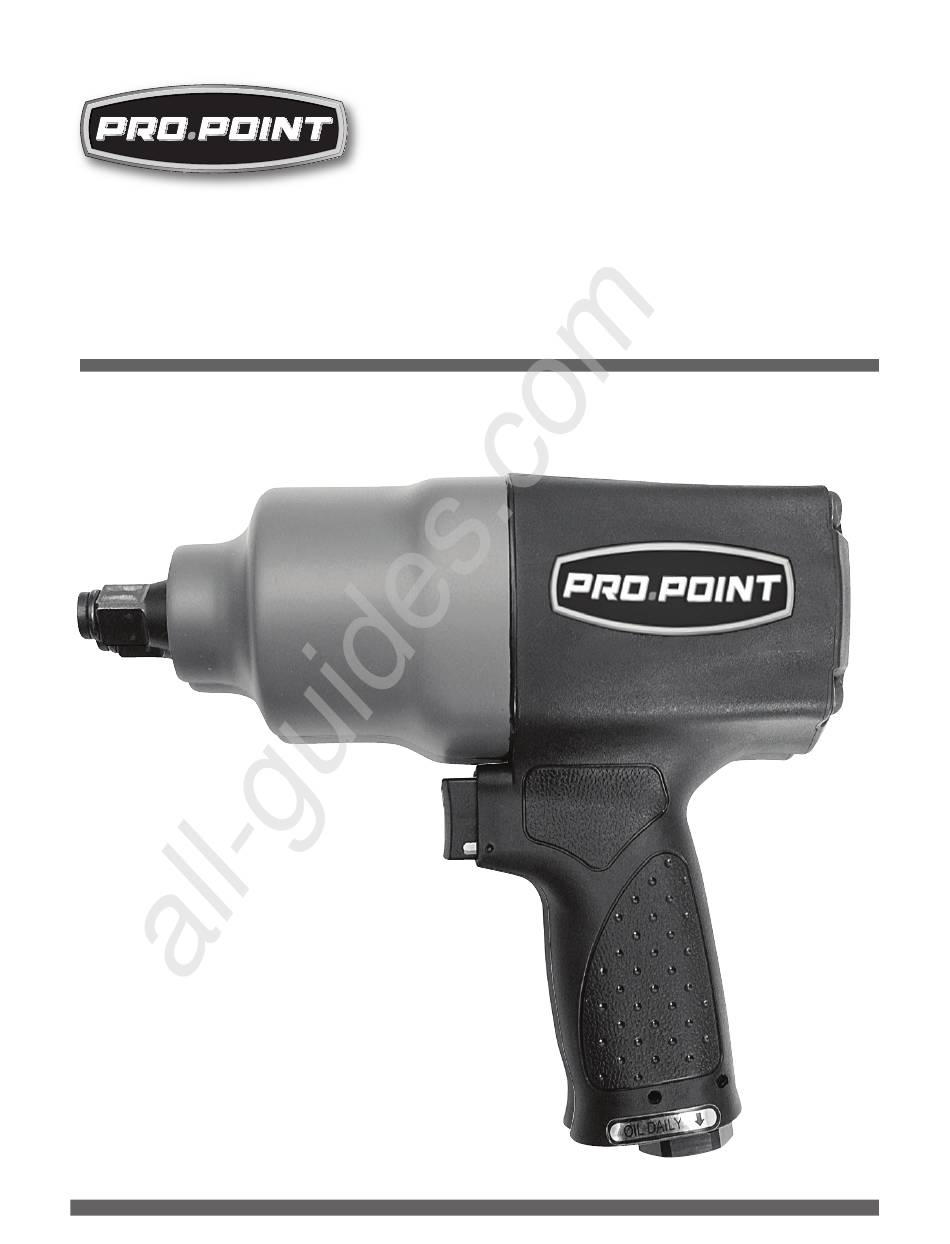

1/2 in. DR COMPOSITE
AIR IMPACT WRENCH
User Manual
Please read this manual before use.

Publicité

Table des Matières
loading

Manuels Connexes pour PRO-POINT 8327827

Sommaire des Matières pour PRO-POINT 8327827

  • Page 1 All manuals and user guides at all-guides.com V 3.05 8327827 1/2 in. DR COMPOSITE AIR IMPACT WRENCH User Manual Please read this manual before use.
  • Page 2 All manuals and user guides at all-guides.com V 3.05 8327827 1/2 in. DR COMPOSITE AIR IMPACT WRENCH SPECIFICATIONS Material Composite Housing Drive Size 1/2 in. Air Consumption @ 90 PSI 4.4 cubic feet per minute (CFM) Max. Torque 600 foot-pounds *...

  • Page 3: Important Safety Precautions

    All manuals and user guides at all-guides.com 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench INTRODUCTION This line of super duty impact wrenches has a lightweight composite body, meaning less fatigue for users. Through precision machining and high quality componentry, they can reach higher torques.

  • Page 4: Personal Safety

    All manuals and user guides at all-guides.com V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the air impact wrench.
  • Page 5 All manuals and user guides at all-guides.com 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench 6. To maintain complete control, firmly hold your tool with both hands. Do not place hands over air vents. Do not touch the metal parts.
  • Page 6 All manuals and user guides at all-guides.com V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 Do not wrap the air line around the tool as sharp edges may pierce or crack the airline. Coil the air line when storing.
  • Page 7 All manuals and user guides at all-guides.com 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench TOOL USE AND CARE Use the correct tool for the job. Maximize tool performance and safety by using the tool for its intended task.
  • Page 8 All manuals and user guides at all-guides.com V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 SOCKET INSTALLATION Turn off the air compressor and disconnect the air hose when changing sockets. After attaching the socket, attach the air hose and turn the air compressor on.
  • Page 9 All manuals and user guides at all-guides.com 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench NOTE: If the impact wrench does not tighten the fastener to your satisfaction, do not raise the air pressure on the compressor over 90 PSI.

  • Page 10: Lubrication

    All manuals and user guides at all-guides.com V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 6. Wipe the tool with a lint free cloth after each use. Make sure the anvil is clear of dirt or debris. If possible, spray it with compressed air before and after each use.
  • Page 11 All manuals and user guides at all-guides.com 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench 6. In the event that it becomes necessary to store the tool for an extended period of time (overnight, weekend, etc.), it should receive a generous amount of lubrication at that time.
  • Page 12 All manuals and user guides at all-guides.com V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 Problem Possible Cause(s) Suggested Solution(s) Tool runs slowly. Motor parts jammed with 1. Check air inlet filter Air flows slightly dirt particles. for blockage.

  • Page 13: Parts Breakdown

    All manuals and user guides at all-guides.com 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench PARTS BREAKDOWN Visit www.princessauto.com for more information...

  • Page 14: Parts List

    All manuals and user guides at all-guides.com V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 PARTS LIST Description Qty. Description Qty. Motor Housing Reverse Valve O-Ring O-Ring O-Ring O-Ring Guide Tube Retainer Retainer Ball Bearing O-Ring Rear End Plate...

  • Page 15: En Composite À Prise De 1/2 Po

    All manuals and user guides at all-guides.com V 3,05 8327827 CLÉ À CHOCS PNEUMATIQUE EN COMPOSITE À PRISE DE 1/2 PO Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.
  • Page 16 All manuals and user guides at all-guides.com V 3,05 8327827 CLÉ À CHOCS PNEUMATIQUE EN COMPOSITE À PRISE DE 1/2 PO SPÉCIFICATIONS Matériau Boîtier en composite Taille de prise 1/2 po Consommation d’air à 4,4 pieds cubes par minutes 90 lb/po carré...

  • Page 17: Consignes De Sécurité Importantes

    All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po INTRODUCTION Cette série de clés à chocs très résistantes est dotée d’un corps en composite léger, ce qui réduit la fatigue chez les utilisateurs. Grâce à leur usinage précis et à...

  • Page 18: Sécurité Personnelle

    All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po 4. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants. SÉCURITÉ PERSONNELLE ATTENTION ! Portez un équipement de protection approuvé par l’Association canadienne de normalisation (CSA) ou l’American National...
  • Page 19 All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po 2. N’utilisez pas de force supplémentaire sur la clé pour retirer un écrou. 3. Évitez d’utiliser la clé sans pression pendant une longue période, car cela réduira sa durée de vie utile.

  • Page 20: Précautions Relatives Aux Outils Pneumatiques

    All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po PRÉCAUTIONS RELATIVES AUX OUTILS PNEUMATIQUES L’exposition prolongée au bruit de l’outil pneumatique peut causer la perte auditive. Une protection d’oreille peut réduire ou éliminer le bruit.

  • Page 21: Utilisation Et Entretien De L'outil

    All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Toute personne qui utilise des outils vibrateurs de façon régulière ou pendant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à...

  • Page 22: Installation Du Raccord Rapide D'air

    All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po INSTALLATION DU RACCORD RAPIDE D’AIR Préparez un raccord rapide d’air standard NPT mâle convenant à votre outil. Enveloppez les filets externes du raccord rapide mâle de ruban d’étanchéité.

  • Page 23: Utilisation

    All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Choisissez la douille appropriée à prise de 1/2 po pour la tâche à effectuer. Poussez et fixez la douille sur l’enclume. Employez uniquement des douilles qui ont été...

  • Page 24: Entretien

    All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po 9. Pour desserrer, réglez l’inverseur de marche, de manière à ce que l’enclume tourne dans le sens antihoraire (marche arrière).

  • Page 25: Lubrification

    All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Veillez à ce qu’il n’y ait pas de saleté ou de débris sur l’enclume. Si possible, nettoyez-la avec un jet d’air comprimé avant et après chaque utilisation.

  • Page 26: Mise Au Rebut De L'outil

    All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po 4. Il est important que votre outil pneumatique soit lubrifié régulièrement, mais il est tout aussi important de ne pas le lubrifier excessivement.

  • Page 27: Dépannage

    All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po DÉPANNAGE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L’outil fonctionne à Les pièces du moteur Demandez à un technicien vitesse normale mais sont usées.
  • Page 28 All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L’outil fonctionne Les pièces du moteur 1. Vérifiez si le filtre d’entrée lentement. Un peu sont coincées par des...
  • Page 29 All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Perte de puissance Écoulement excessif Vérifiez l’alimentation en air. ou fonctionnement sur la conduite d’air.

  • Page 30: Répartition Des Pièces

    All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po RÉPARTITION DES PIÈCES En cas de questions techniques, appelez le 1-800-665-8685...

  • Page 31: Liste Des Pièces

    All manuals and user guides at all-guides.com Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po LISTE DES PIÈCES Description Qté Boîtier du moteur Joint torique Joint torique Tube de guidage Retenue Joint torique Siège de soupape d’accélérateur Ensemble de soupape d’accélérateur (comprend 8-1,...
  • Page 32 All manuals and user guides at all-guides.com Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po Description Qté Retenue Roulement à billes Plaque d’extrémité arrière Pale de rotor Rotor Tige de ressort Cylindre Plaque d’extrémité avant Roulement à...
