Graco PD2K ProMix Installation page 11

SITE NON NON DANGEREUX DANGEREUX SEULEMENT
SITE SITE NON DANGEREUX
NON-HAZARDOUS LOCATION ONLY
250 VAC MAXIMUM SUPPLY VOLTAGE
PROMIX PD2K
ELECTRICAL ENCLOSURE
(24M672)
POWER
BARRIER
(248192)
COMMUNICATION
BARRIER
(24M485)
FM13ATEX0026
IECEx FMG 13.0011
ASSOCIATED APPARATUS

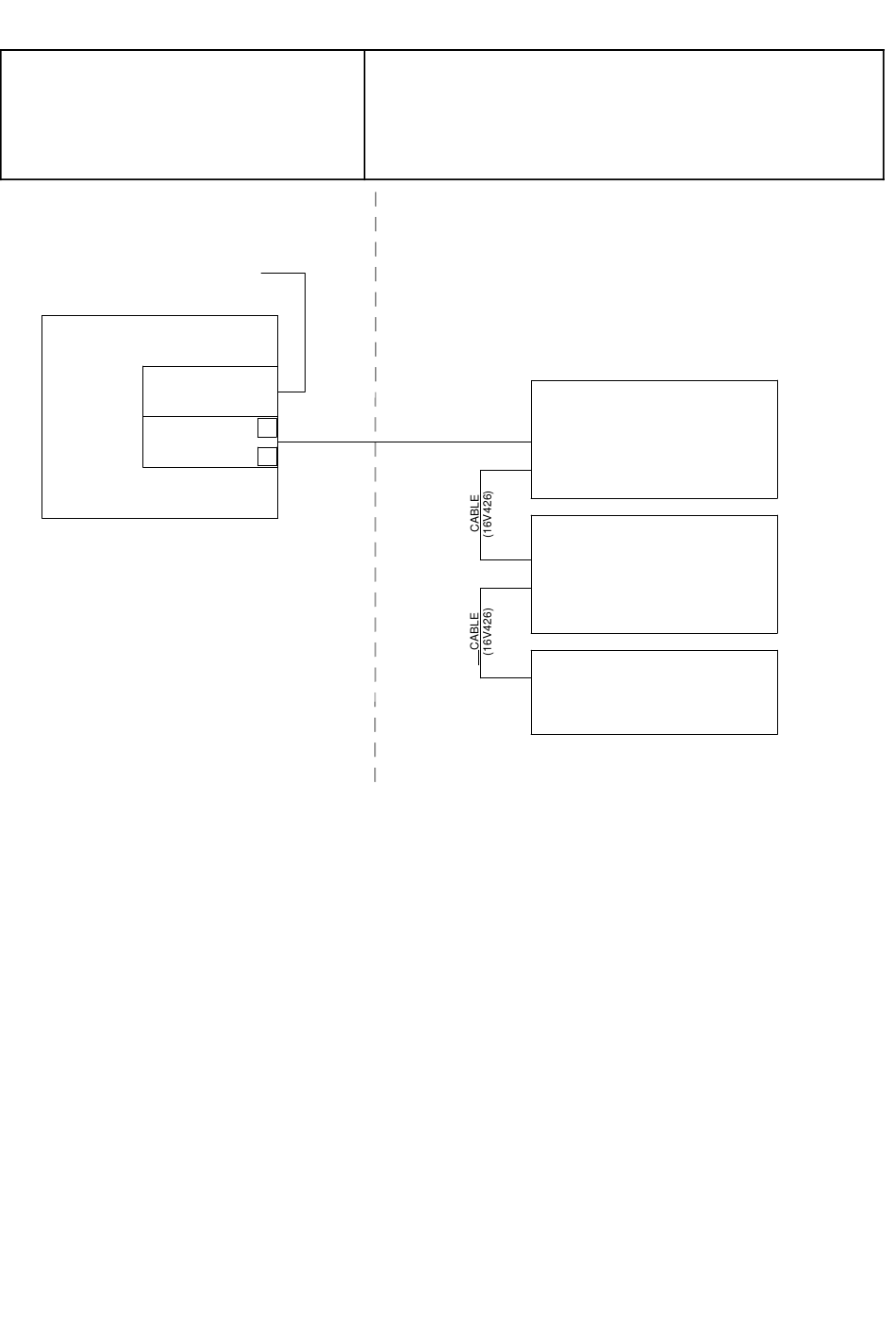

Figure 8 Schéma des commandes du
système16P577
334067E
SEULEMENT
SEULEMENT
POWER IN
J4
OR
J3
Schéma des commandes du système 16P577
SITE (CLASSÉ) (CLASSÉ) À À À RISQUES
SITE SITE (CLASSÉ)
Classe 1, Div. 1, Groupe D, T3 (États-Unis et Canada)
Classe 1, Zone 1, Groupe IIA, T3 (ATEX et IECEx)
Ta = 2° C à 50° C
HAZARDOUS (CLASSIFED) LOCATION
CLASS 1, DIV 1, GROUP D, T3 (USA AND CANADA)
CLASS 1, ZONE 1, GROUP IIA, T3 (ATEX AND IECEx)
Ta = 2ºC TO 50ºC
COLOR CHANGE MODULE
(24R219, 24R220, 24R221, 24R222)
(24V406, 24V407, 24V408)
CABLE (16V429)
(24V409, 24V410, 24V411)
FM13ATEX0026
IECEx FMG 13.0011
INTRINSIC SAFE APPARATUS
COLOR CHANGE MODULE
(24R219, 24R220, 24R221, 24R222)
(24V406, 24V407, 24V408)
(24V409, 24V410, 24V411)
FM13ATEX0026
IECEx FMG 13.0011
INTRINSIC SAFE APPARATUS
BOOTH CONTROL
(24M731)
FM13ATEX0026
IECEx FMG 13.0011
INTRINSIC SAFE APPARATUS
RISQUES
RISQUES
11
