Graco PD2K ProMix Fonctionnement page 41

Écran de pompe 1
REMARQUE : Votre système peut comporter 2, 3, ou
4 pompes. Les informations de chaque pompe sont
accessibles dans un onglet séparé de la barre de menu en
haut de l'écran. Sélectionnez l'onglet correspondant à la
pompe désirée. Chaque pompe comporte trois écrans.
Seuls les écrans de la pompe 1 sont présentés ici, mais les
mêmes champs apparaissent pour toutes les pompes.
L'écran de pompe 1 comprend les champs suivants qui
définissent la pompe.

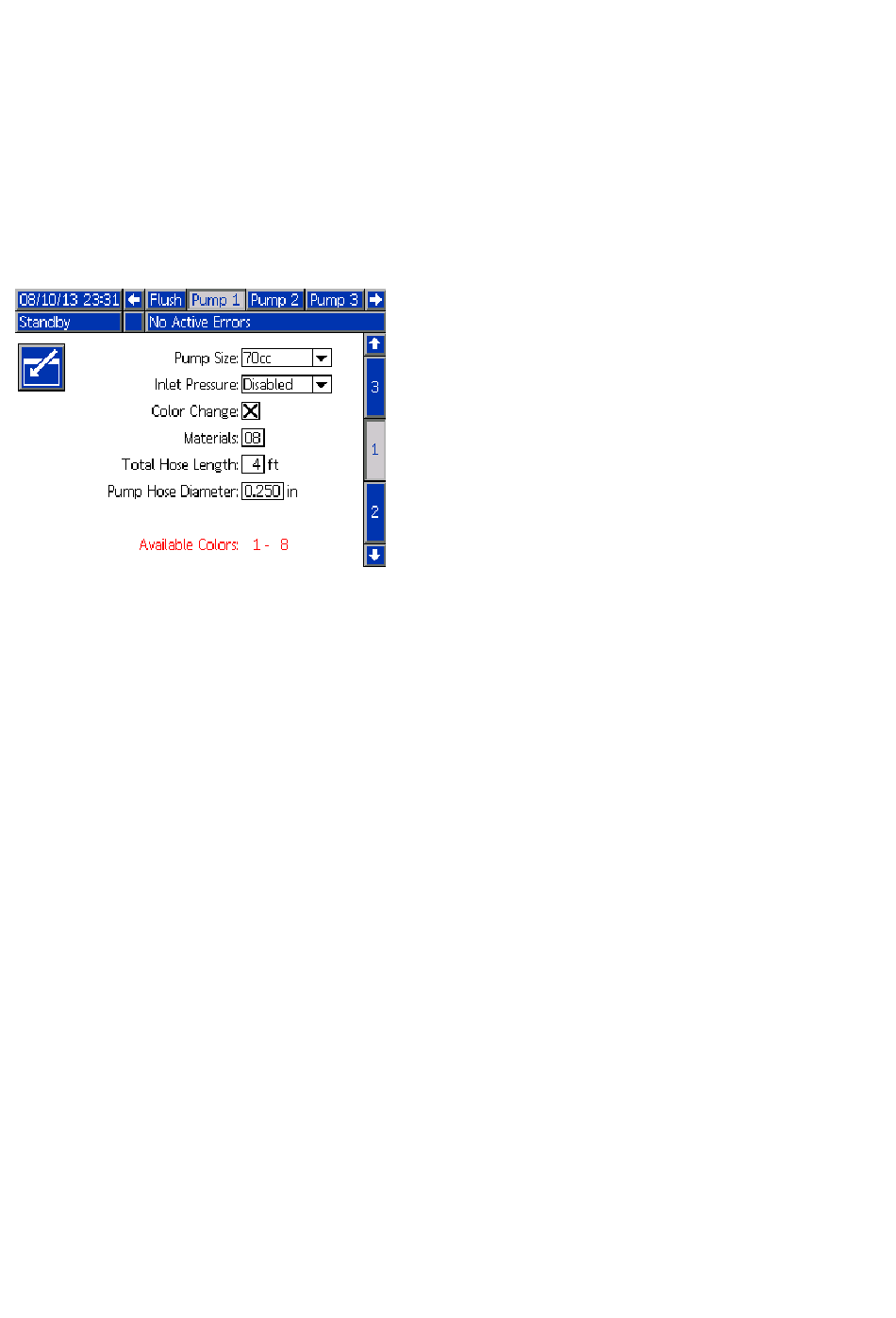

Figure 34 Écran de pompe 1
Taille de la pompe
Sélectionnez 35 CC ou 70 CC, selon le cas.
Pression d'entrée
Sélectionnez l'une des options suivantes :
• Désactivé
• Moniteur, afin de suivre la pression d'entrée
334074A
Écrans du mode Configuration
Sélectionnez le changement de couleur
Cochez cette case si votre système utilise le changement
de couleur.
Produits
Entrez le nombre de produits utilisés dans votre appareil.
Chaque module de changement de couleur commande 8
couleurs.
Longueur du flexible
Calculez la longueur des flexibles du bloc d'alimentation à
la pompe et de la pompe au bloc de sortie. Saisissez la
longueur totale.
Diamètre du flexible
Saisissez le diamètre des flexibles d'alimentation et de
sortie.
Couleurs disponibles
Le module permet d'afficher le nombre de couleurs
disponibles pour votre système. Ce champ n'est pas
modifiable.
41
