Module d'affichage avancé (ADM)
Module d'affichage avancé (ADM)
Écran de l'ADM (module d'affichage
avancé)
L'écran de l'ADM donne des informations sous forme
graphique et textuelle concernant la configuration et les
opérations de pulvérisation.
Pour plus de détails sur l'affichage et les écrans individuels,
consultez Écrans du mode d'exécution, page
du mode Configuration, page
Ces touches sont utilisées pour entrer des données
numériques, accéder aux écrans de configuration, naviguer
au sein d'un écran, faire défiler les écrans et sélectionner
des valeurs de configuration.
Pour éviter d'endommager les boutons des
touches programmables, n'appuyez pas dessus
avec des objets tranchants tels que des stylos, des
cartes plastiques ou des ongles.

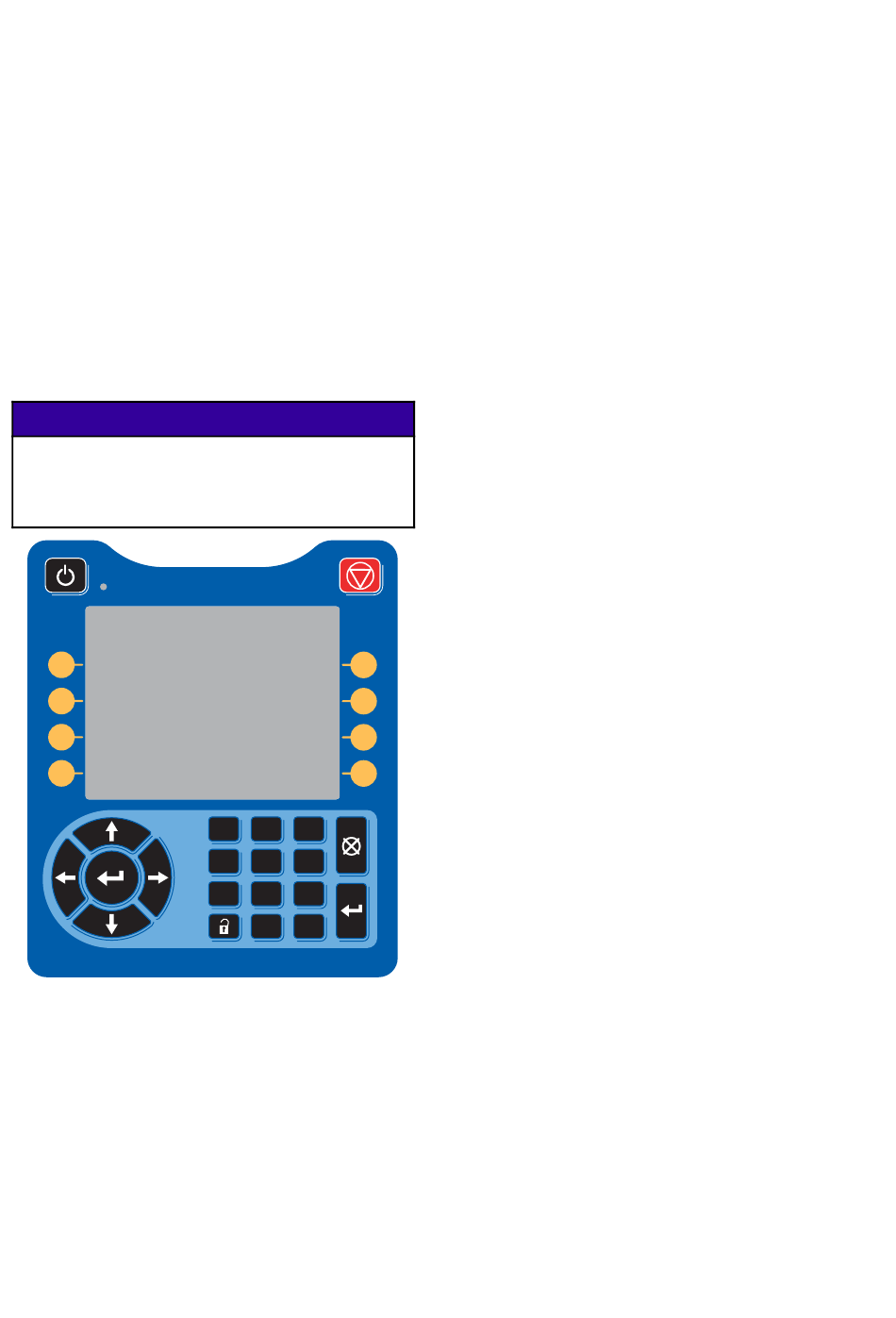

Figure 9 Module d'affichage avancé (ADM)
14
29, ou
36.
AVIS
1 2 3
4 5 6
7 8 9
0 .
Port USB
Utilisez le port USB de l'ADM pour le téléchargement ou
l'envoi des données.
1. Désactivez les téléchargements depuis/vers l'USB.
Consultez
2. Retirez le cache du port USB sur le bas de l'ADM.
Insérez la clé USB.
Écrans
3. Lors du téléchargement/l'envoi, USB OCCUPÉ
apparaîtra sur l'écran.
4. Une fois le téléchargement/envoi terminé, USB
INACTIF s'affichera à l'écran. La clé USB peut alors
être retirée.
REMARQUE : Si l'opération de téléchargement/envoi
prend plus de 60 secondes, le message disparaît.
Pour déterminer si la clé USB est inactive ou occupée,
vérifiez la barre d'état d'erreur sur l'écran. Si elle est
inactive, retirez le périphérique USB.
5. Remettez toujours le cache USB après le retrait de
la clé USB afin que le lecteur ne contienne ni saleté
et ni poussière.
Écran avancé 3, page 49.
