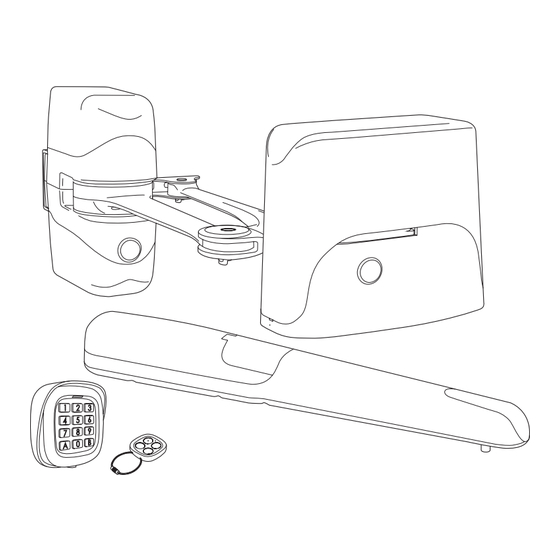

- Page 1 Guide d’utilisation réf : 500040, 500042, 500044 Motorisation de portail A remettre à l’utilisateur final www.vestapro.eu...
- Page 2 Motorisation de portail SOMMAIRE 1 - Avertissements obligations généRales de sécuRité 2 - CommAnde du portAil 2.1 - commande 2.1.1 - Avec une télécoMMAnde 2.1.2 - Avec un clAvier à code 2.1.3 - Avec un ou d’Autres orGAnes de coMMAnde 2.2 - déRoulement d’un cycle 2.3 - Fonctionnement des oRganes de sécuRité...
- Page 4 Motorisation de portail 1 - Avertissements Un automatisme de portail est un produit qui • La commande de manœuvre d’ o uverture ou de peut provoquer des dommages aux personnes, fermeture doit impérativement être faite avec aux animaux et aux biens. notre automatisme une parfaite visibilité...
- Page 5 Motorisation de portail 2 - CommAnde du portAil 2.1 - cOMMAndE 2.1.1 . Avec une télécoMMAnde appuyer sur le bouton correspondant à la fonction souhaitée. Fonction Bouton 1 Bouton 2 Bouton 3 Bouton 4 (A compléter par « ouverture totale » ou/et « ouverture partielle ») Remarque : •...
- Page 6 Motorisation de portail 2 - CommAnde du portAil 2.2 - déROulEMEnt d’un cyclE • La commande d’ o uverture, arrêt ou fermeture peut se faire par la télécommande ou tout autre organe de commande installé. se référer au chapitre 2.1. •...
- Page 7 Motorisation de portail 2 - CommAnde du portAil b. si le faisceau de photocellules n’est pas coupé, le portail se ferme. 6. Le flash s’éteint Remarque : le flash se remet à clignoter normalement 5 secondes avant le début de la fermeture •...
- Page 8 Motorisation de portail 2 - CommAnde du portAil a. rétablir le faisceau b. Actionner un organe de commande pour stopper le flash c. actionner un organe de commande pour redémarrer la fermeture 2. si le faisceau infrarouge entre les photocellules est coupé pendant la fermeture, le portail s’arrête, puis se ré-ouvre entièrement.
- Page 9 Motorisation de portail 2 - CommAnde du portAil dEtEctIOn d’ObStAclES PAR bORd SEnSIblE SuR EntREE PHO lister ici les dispositifs : ……………………………………………………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………………………………………………… Un dispositif de détection d’effort est installé sur un bord à risque en fermeture connecté à la même entrée que les photocellules.
- Page 10 Motorisation de portail 3 - réglAges pouvAnt être fAits pAr l’utilisAteur avertissement : ne jamais ouvrir le capot du moteur ou du boitier électrique. PROgRAMMAtIOn d’unE nOuVEllE tElEcOMMAndE : A l’aide d’une télécommande déjà mémorisée (utile pour ajouter des accessoires sans avoir accès à la carte électronique) : •...
- Page 11 Motorisation de portail 4 - mouvement mAnuel 3. tirer le levier de débrayage vers l’extérieur. Embrayage : 1. remettre le levier de débrayage en place 2. Tourner le pivot d’1/4 de tour (on doit le sentir plus libre). Vérifier que le levier reste bloqué en position rentrée.
- Page 12 Motorisation de portail 4 - mouvement mAnuel MOtOREductEuR tyPE VERIn débrayage : 1. ouvrir la trappe 2. Utiliser la clé de débrayage pour tourner le pivot dans le sens de la flèche jusqu’à sentir une position stable (environ ¼ de tour) 3.
- Page 13 Motorisation de portail 5 - instruCtion de mAintenAnCe et livret d’entretien 5.1 - AVERtISSEMEntS Un automatisme de portail est un produit qui peut provoquer des dommages aux personnes, aux animaux et aux biens. toutes les interventions de maintenance doivent être faites en respectant toutes les consignes de sécurité données dans ces instructions.
- Page 14 Motorisation de portail 5 - instruCtion de mAintenAnCe et livret d’entretien 5.3 - déMOlItIOn Et MISE Au REbut Cet automatisme de portail est constitué de différents types de matériaux dont certains doivent être recyclés et d’autres devront être mis au rebus. aucun des éléments ne doit être abandonné...
- Page 15 Motorisation de portail 5 - instruCtion de mAintenAnCe et livret d’entretien 5.4 - lIVREt d’EntREtIEn Les interventions d’entretien doivent être faites par l’installateur ou une personne agrée VESTAPRO, afin de garantir la fonctionnalité et la sécurité de l’installation. lors des interventions d’entretien, il est au minimum obligatoire de : •...
- Page 16 Motorisation de portail 5 - instruCtion de mAintenAnCe et livret d’entretien signature de signature du date description de l’intervention l’installateur client i t y est une marque de tEcHnIcOlOR S.A. utilisée sous licence par : Vestapro - 32 rue augustin Fresnel 37170 CHAMBRAY LES TOURS - France...
