- Page 1 Manuel d’installation 500042 Motoréducteur pour portail à battant www.vestapro.eu...
-
Page 2: Table Des Matières
Motoréducteur pour portail à battant SOMMAIRE 1 - consignes de sécurité PRECAUTIONS D’INSTALLATION PRECAUTIONS D’UTILISATION 2 - spécifications techniques 3 - contrôles de sécurité sur le portail 4 - installation du motoréducteur 4.1 - DImENSION DU mOTORéDUCTEUR 4.2 - INSTALLATION TyPE 4.3 - COmPOSANTS DU mOTORéDUCTEUR 4.4 - FIxATION DE LA PATTE PILIER 4.5 - FIxATION DU bRAS AU PORTAIL... -
Page 3: Informations Techniques Et Légales
6 - informations techniques et légales 6.1 - gARANTIE 6.2 - ASSISTANCE ET CONSEILS 6.3 - DéCLARATION DE CONFORmITé... -
Page 4: Consignes De Sécurité
Motoréducteur pour portail à battant 1 - consignes de sécurité dans le souci d’une amélioration constante de nos l’installation, sa mise en service et la maintenance produits, nous nous réservons le droit d’apporter périodique doivent être confiés à du personnel à... -
Page 5: Precautions D'utilisation
Motoréducteur pour portail à battant 1 - consignes de sécurité PRECAUTIONS D’UTILISATION adaptée à l’emplacement. Il faut faire en sorte que les pièces des composants de l’automatisme ne soient jamais plongées dans cet appareil peut être utilisé par des enfants l’eau ni dans d’autres substances liquides. -
Page 6: Spécifications Techniques
Motoréducteur pour portail à battant 2 - spécifications techniques cet automatisme peut motoriser un portail à couple 120 nm battants dont les caractéristiques doivent rester temps d’ o uverture 90° 14 - 20 sec dans les limites admissibles suivantes : cycle de travail 230Vac 50Hz alimentation... -
Page 7: Installation Du Motoréducteur
Motoréducteur pour portail à battant 4 - installation du motoréducteur 4.1 . DIMENSION DU MOTORéDUCTEUR 120mm 250mm 570mm max 740 www.thomsonsecurity.eu Vérifier que la zone de fixation des motoréducteurs soit compatible avec leur environnement. Vérifier le poids maxi du portail. 4.2 . -
Page 8: Composants Du Motoréducteur

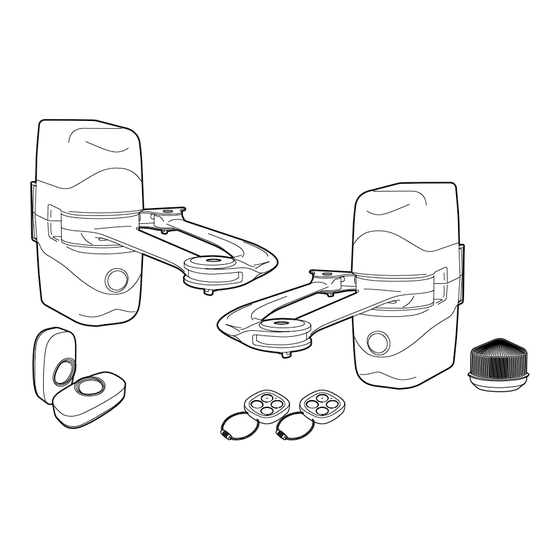

Motoréducteur pour portail à battant 4 - spécifications techniques Motoréducteur maitre photocellule tX Motoréducteur esclave photocellule rX Feu clignotant 4.3 . COMPOSANTS DU MOTORéDUCTEUR i t y 4.4 . FIxATION DE LA PATTE PILIER Mesurer la valeur C (distance en l’axe du gond du battant et la face du pilier) sur laquelle se fixera la patte arrière du moteur. - Page 9 Motoréducteur pour portail à battant 4 - spécifications techniques Marquer la cote A sur le pilier afin de repérer le centre de la patte. la hauteur de la patte est marquée par rapport au centre de la traverse du battant sur lequel sera montée la patte de fixation du bras.
-
Page 10: Fixation Du Bras Au Portail
Motoréducteur pour portail à battant 4 - spécifications techniques 4.5 . FIxATION DU bRAS AU PORTAIL Attention : un défaut d’alignement des axes peut entrainer des dysfonctionnements du moteur, une usure prématurée ou même une rupture des éléments mécaniques. i t y Fixer le bras courbe au bras moteur avec la goupille et la bague d’arrêt. -
Page 11: Réglage Des Butées De Fin De Course
Motoréducteur pour portail à battant 4 - spécifications techniques Le portail bras peut maintenant être manœuvré. Déplier le bras entièrement et plaquer la patte de fixation sur le portail en position qui doit être en position fermé. En tenant la patte en contact avec le portail, essayer d’effectuer une ouverture et une fermeture complète du portail. -
Page 12: Accordement De L'alimentation
Motoréducteur pour portail à battant 4 - spécifications techniques ramener la butée en contact avec la goupille, puis la serrer. Réglage butée de fermeture : Fermer le portail. Insérer une goupille dans le trou le plus éloigné de la deuxième butée. i t y ramener la butée en contact avec la goupille, puis la serrer. -
Page 13: Essais Et Mise En Service
Motoréducteur pour portail à battant 5 - essais et mise en service 5.1 . ESSAIS procéder aux essais de fonctionnement des dispositifs de sécurité et de commande comme décrit dans le manuel d’installation de la carte électronique. Vérifier que les indications fournies au Chapitre – Consignes de sécurité Vérifier que le portail puisse bouger librement une fois le motoréducteur débrayé, qu’il est en équilibre et qu’il reste donc immobile lorsqu’il est laissé... -
Page 14: Garantie
• Ce produit est garanti 3 ans, pièces et main Vestapro déclare que l’équipement ci-dessous: d’ o euvre, à compter de la date d’achat. il Motorisation de portail à bras articulé 500042 est impératif de garder une preuve d’achat Est conforme aux directives: durant toute cette période de garantie. - Page 16 est une marque de TECHNICOLOR S.A. utilisée sous licence par : Vestapro - 32 rue augustin Fresnel 37170 cHaMbraY leS tourS - France...
