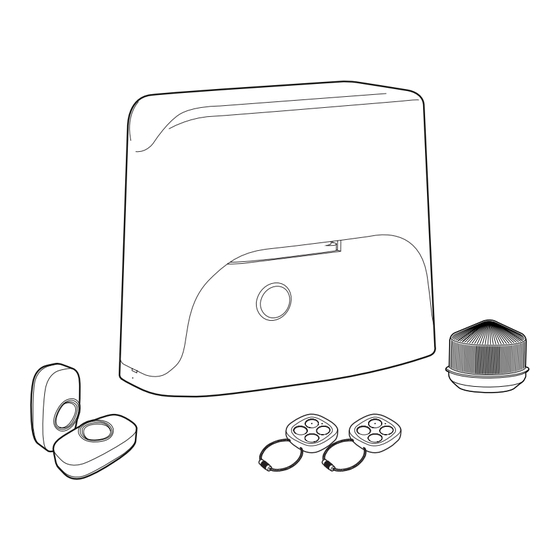

- Page 1 Manuel d’installation 500044 Motoréducteur pour portail coulissant www.vestapro.eu...
-
Page 2: Table Des Matières
Motoréducteur pour portail coulissant SOMMAIRE 1 - consignes de sécurité PRECAUTIONS D’INSTALLATION PRECAUTIONS D’UTILISATION 2 - spécifications techniques 3 - contrôles de sécurité sur le portail 4 - installation du motoréducteur 4.1 - DImENSION DU mOTORéDUCTEUR 4.2 - INSTALLATION TyPE 4.3 - FIxATION DE LA PLAqUE DE FONDATION 4.4 - DébRAyAgE DU mOTORéDUCTEUR ET OUvERTURE DU CAPOT 4.5 - POSE DU mOTORéDUCTEUR SUR SA PLAqUE... -
Page 4: Consignes De Sécurité
Motoréducteur pour portail coulissant 1 - consignes de sécurité dans le souci d’une amélioration constante de nos l’automatisme au réseau électrique, la réception de produits, nous nous réservons le droit d’apporter l’installation, sa mise en service et la maintenance à leurs caractéristiques techniques, fonctionnelles périodique doivent être confiés à... -
Page 5: Precautions D'utilisation
Motoréducteur pour portail coulissant 1 - consignes de sécurité PRECAUTIONS D’UTILISATION température marquée sur la motorisation est adaptée à l’emplacement. Il faut faire en sorte que les pièces des composants cet appareil peut être utilisé par des enfants de l’automatisme ne soient jamais plongées dans âgés d’au moins 8 ans et par des personnes l’eau ni dans d’autres substances liquides. -
Page 6: Spécifications Techniques
Motoréducteur pour portail coulissant 2 - spécifications techniques automatisme peut motoriser portail coulissant mesurant jusqu’à 8m de large, 2m20 de haut et pesant jusqu’à 400kg. Vitesse 26 cm/s 18 nm couple Module pignon cycle de travail 230Vac 50Hz alimentation aVtHo-sld carte électronique 250W puissance du moteur... -
Page 7: Installation Du Motoréducteur
Motoréducteur pour portail coulissant 4 - installation du motoréducteur 4.1 . DIMENSION DU MOTORéDUCTEUR 330mm 210mm 4.2 . INSTALLATION TyPE www.thomsonsecurity.eu Motoréducteur Feu clignotant photocellule tX photocellule rX... -
Page 8: Fixation De La Plaque De Fondation
Motoréducteur pour portail coulissant 4 - installation du motoréducteur 4.3 . FIxATION DE LA PLAqUE DE FONDATION Utiliser les 4 tiges d’ancrages à noyer dans le béton, ou utiliser des chevilles expansibles. Vérifier l’encombrement et la hauteur de pose de la plaque. prévoir le fourreau pour le passage des câbles électriques. Attention : Il faut connaitre les dimensions de la crémaillère pour pouvoir déterminer avec précision la hauteur et la position de la plaque de fondation. -
Page 9: Pose Du Motoréducteur Sur Sa Plaque
Motoréducteur pour portail coulissant 4 - installation du motoréducteur tirer le levier de débrayage vers l’extérieur. www.thomsonsecurity.eu Utiliser un tournevis pour déclipser le capot (des deux côtés), et le retirer complètement. 4.5 . POSE DU MOTORéDUCTEUR SUR SA PLAqUE Poser le motoréducteur sur la plaque, et visser les 4 écrous frein sur les tiges filetées. Ne pas serrer pour l’instant. -
Page 10: Pose De La Crémaillère
Motoréducteur pour portail coulissant 4 - installation du motoréducteur installer les 4 vis de réglage de la hauteur qui serviront éventuellement à ajuster la position du motoréducteur par rapport à la crémaillère si le jeu de réglage de celle-ci n’est pas suffisant. 4.6 . -
Page 11: Essais Et Mise En Service
Motoréducteur pour portail coulissant 5 - essais et mise en service 5.1 . ESSAIS procéder aux essais de fonctionnement des dispositifs de sécurité et de commande comme décrit dans le manuel d’installation de la carte électronique. Vérifier que les indications fournies au Chapitre 2 – Consignes de sécurité Vérifier que le portail puisse bouger librement une fois le motoréducteur débrayé, qu’il est en équilibre et qu’il reste donc immobile lorsqu’il est laissé... -
Page 12: Informations Techniques Et Légales
• Ce produit est garanti 3 ans, pièces et main Vestapro déclare que l’équipement ci-dessous: d’ o euvre, à compter de la date d’achat. il Motorisation de portail coulissant 500044 est impératif de garder une preuve d’achat Est conforme aux directives: durant toute cette période de garantie.
