Installation
2. Retirer la plaque de connexion (dans le coin arrière
supérieur droit de l'appareil ) en retirant les 2 vis de
xation.
3. Effectuer le câblage conformément aux instructions
de la section Installation électrique (pages 12 à 13).
Réinstaller la plaque de connexion après avoir
terminé le câblage.
4. Placer le foyer dans l'ouverture. Au besoin, mettre à
niveau à l'aide de cales.
AV ERTISSEMENT : Le foyer électrique encastrable
ne doit PAS être en contact direct avec un pare-
vapeur ou un matériau isolant.
MISE EN G ARD E : Ne pas encastrer la partie
avant du foyer, car cela empêchera un débit d'air
insuf sant à l'appareil de chauffage.
5. Retirer les panneaux latéraux décoratifs du foyer
( xés magnétiquement) en inclinant le haut vers
l'intérieur, puis tirer vers le haut et vers l'extérieur.
(Figure 4)
6. Fixer le foyer au cadre à l'aide des quatre brides de
montage exibles sur les côtés de l'appareil et de
matériel de xation convenable (non inclus).
(Figure 5)
7. Réinstaller les panneaux latéraux décoratifs en
insérant d'abord le bas, puis en inclinant vers le haut
pour les placer.
8. Installer la vitre frontale. (Consulter la page 11)
10

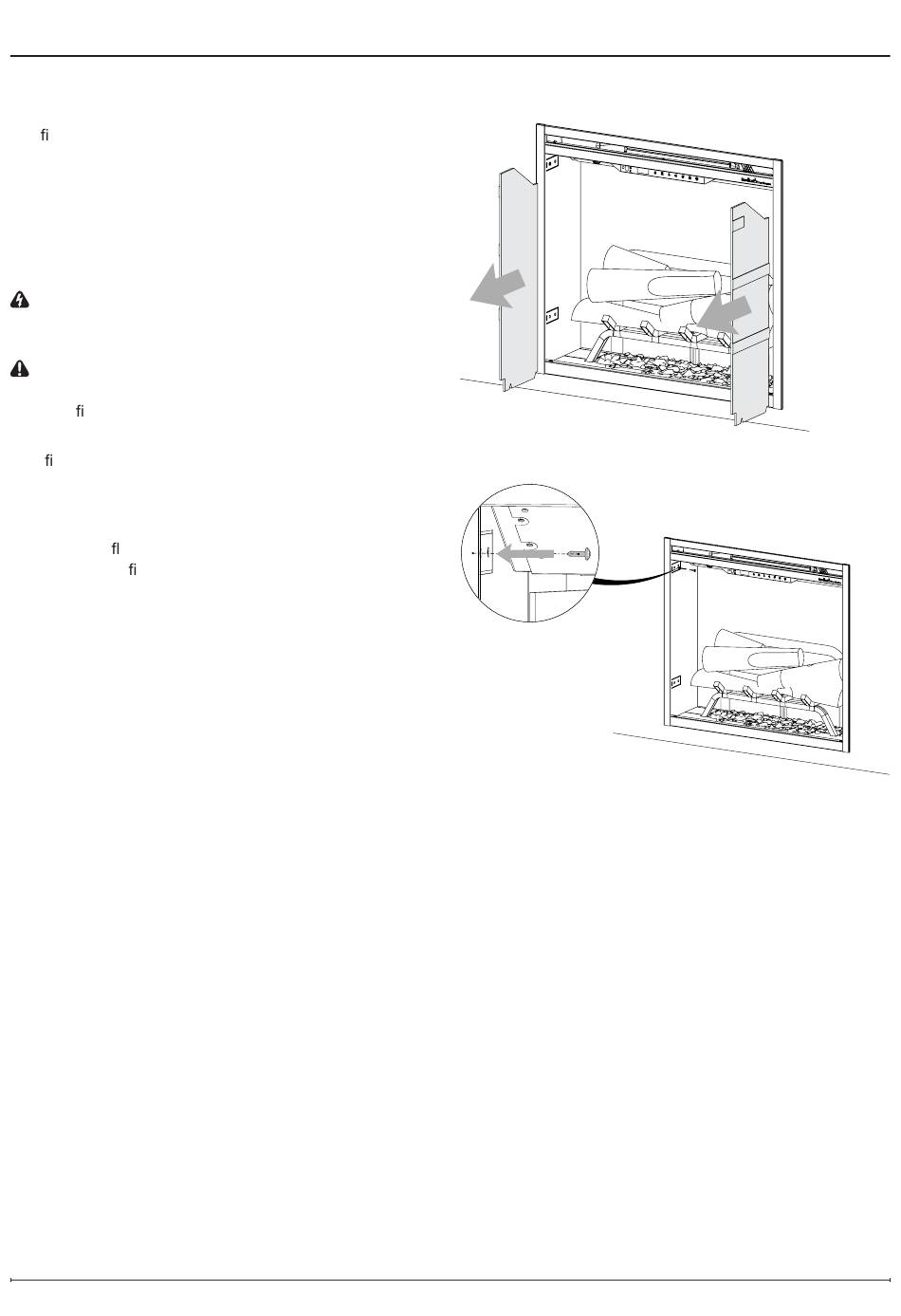

Figure 4
Figure 5
