Petit système de mesure (Ø75)
Bride selon DIN EN 61518
7/16 UNF

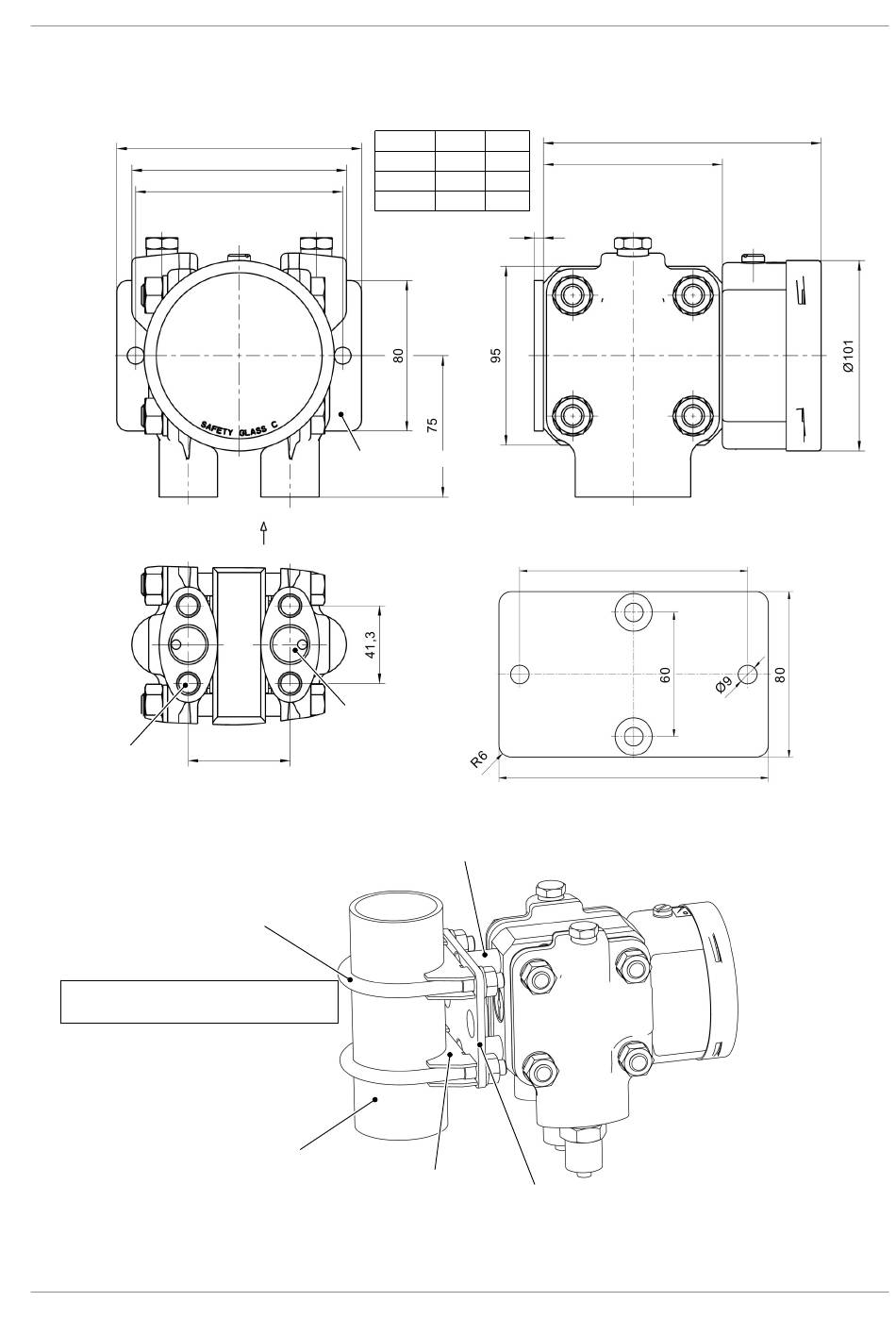

Fig. 20: Dessin technique (petit système de mesure Ø75)
Montage tubulaire 2''
(possible pour tous les modèles)
Étrier en acier rond
Le kit de montage tubulaire est également
disponible comme accessoires
Tube 2'' (DN50)
Fig. 21: Montage tubulaire
BA_FR_DA03_GK_HLP_ATEX
6.4.3 Schémas cotés
Toutes les dimensions sont en mm, sauf indication contraire.
130
PN40
114
PN100
110
PN160
Plaque pour le montage mural
G1/2
54
Kit de montage pour
étrier en acier rond
A B01.187
147,5
95
147,5
95
161,5
109
5
Plaque pour le montage mural
Douille d'écartement
Plaque de montage tubulaire
Caractéristiques techniques | 6
A
B01.187
110
130
33/60
