- Page 1 Renegade ET 180iP, ET 210iP Manuel d'instructions Valid for: HA 204 YY-, HA 205 YY-XXXXXX 0463 862 001 FR 20230310...
- Page 4 ................... Instructions de nettoyage ..........................DÉPANNAGE ........................CODES D'ERREUR ................. Description des codes d’erreur ................COMMANDE DE PIÈCES DE RECHANGE ........................SCHÉMA DE CÂBLAGE ......................... NUMÉROS DE COMMANDE ............................. ACCESSOIRES 0463 862 001 - 4 - © ESAB AB 2023...
- Page 5 (SDS). Précautions de sécurité Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d'appareil. Le contenu de ces recommandations peut être considéré...
- Page 6 Utiliser du liquide de refroidissement approuvé par ESAB uniquement. Un liquide de refroidissement non homologué peut endommager l'équipement et compromettre la sécurité du produit. Toute garantie ESAB est annulée en cas de dommage résultant de l'utilisation d'un liquide de refroidissement autre que celui prescrit.
- Page 7 à basse tension. Dans ces lieux, garantir la compatibilité électromagnétique des équipements de classe A devient difficile, dû à des perturbations par conduction et par rayonnement. 0463 862 001 - 7 - © ESAB AB 2023...
- Page 8 Pour plus d'informations, contactez votre fournisseur ESAB le plus proche. ESAB propose à la vente toute une gamme d'accessoires de soudage et d'équipements de protection personnelle. Pour obtenir des informations sur les commandes, merci de contacter votre distributeur ESAB ou de consulter notre site Web.

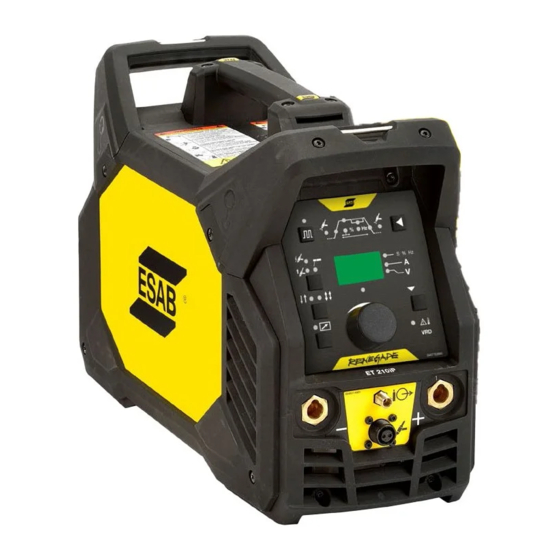

- Page 9 Les modèles Renegade ET 180iP et ET 210iP sont des générateurs à onduleur conçus pour le soudage MMA (soudage manuel à l'arc), TIG (tungstène inerte gaz) et HF TIG (tungstène inerte gaz haute fréquence). Les accessoires ESAB correspondant à ce produit sont répertoriés au chapitre « ACCESSOIRES » de ce manuel. Équipement Les modèles Renegade ET 180iP et ET 210iP incluent les composants suivants :...
- Page 10 Température de -10 à +40 °C (+14 à 104 °F) fonctionnement Températures de transport -20 à +55 °C (-4 à +161 °F) Pression acoustique <70 dB constante au ralenti Dimensions, L x l x h 460 × 200 × 320 mm (18,1 × 7,9 × 12,6 po) Poids 11 kg (24,3 lbs) 0463 862 001 - 10 - © ESAB AB 2023...
- Page 11 Les équipements portant l'indication IP23 sont conçus pour un usage intérieur et extérieur. Classe d'application Le symbole indique que le poste de soudage est conçu pour des utilisations dans les zones présentant un risque électrique élevé. 0463 862 001 - 11 - © ESAB AB 2023...
- Page 12 3B. Niveau de révision (dernier chiffre de l'année et numéro de la semaine) 3C. Année et semaine de production (deux derniers chiffres de l'année et numéro de la semaine) 3D. Numéro séquentiel (chaque semaine commence par 0001) 0463 862 001 - 12 - © ESAB AB 2023...
- Page 13 Installer le générateur de sorte que les entrées et sorties de refroidissement d'air ne soient pas obstruées. A. Minimum 200 mm (8 po) B. Minimum 200 mm (8 po) AVERTISSEMENT ! Fixer l'équipement, surtout lorsque le sol est inégal ou en pente. 0463 862 001 - 13 - © ESAB AB 2023...
- Page 14 à une alimentation avec tension de court-circuit supérieure ou égale à S scmin 1. Plaque signalétique avec informations de connexion. 0463 862 001 - 14 - © ESAB AB 2023...
- Page 15 (AVR) ou équivalent ou à régulation de type supérieur, d'une puissance nominale de 7 kW. AVERTISSEMENT ! En cas d'utilisation avec une alimentation d'entrée de 115 V CA, l'intensité de la fiche d'alimentation doit être supérieure à 20 A. 0463 862 001 - 15 - © ESAB AB 2023...
- Page 16 à gaz raccordé à l'entrée d'alimentation en gaz (au moyen d'un collier de serrage) • une bouteille de gaz argon • un régulateur de gaz argon • une électrode au tungstène • un câble de retour (avec pince) 0463 862 001 - 16 - © ESAB AB 2023...
- Page 17 Que l'alimentation ait été arrêtée normalement ou par une interruption de courant, les programmes de soudage sont enregistrés pour une utilisation ultérieure. ATTENTION ! Ne pas arrêter le générateur durant le soudage (en charge). 0463 862 001 - 17 - © ESAB AB 2023...
- Page 18 1. Réduction de la consommation d'énergie. 2. Réduction de la quantité de polluants absorbés par le générateur, comme la poussière. REMARQUE ! Lorsque le refroidissement est nécessaire, le ventilateur s'active, sinon il s'éteint automatiquement. 0463 862 001 - 18 - © ESAB AB 2023...
- Page 19 La fonction de départ chaud augmente temporairement le courant au début du soudage. Utiliser cette fonction pour diminuer le risque de fusion insuffisante ou de collage et de frottement de l'électrode. Le départ chaud s'applique uniquement au soudage MMA. 0463 862 001 - 19 - © ESAB AB 2023...
- Page 20 La fonction VRD veille à ce que la tension en circuit ouvert ne dépasse pas les 35 V lorsqu'aucun soudage n'est en cours. La diode VRD s'allume sur le panneau pour l'indiquer. Contacter un technicien agréé ESAB pour activer cette fonction. 0463 862 001 - 20 - ©...
- Page 21 9. Témoin de montée. 20. Témoin de surchauffe. 10. Témoin de courant continu ou de courant 21. Témoin de fonction VRD (tension réduite en pulsé. circuit ouvert). 11. Balance d'impulsions. 0463 862 001 - 21 - © ESAB AB 2023...
- Page 22 1,5 s montée Temps de 0,0-25,0 s 3,0 s décroissance du courant Pré-flux de gaz 0,0-25,0 s 1,0 s Post-flux de 0,0-25,0 s 7,0 s 2 temps* MARCHE/ARR ACTIVÉ ÊT 4 temps* MARCHE/ARR ÊT Commande à MARCHE/ARR distance* ÊT 0463 862 001 - 22 - © ESAB AB 2023...
- Page 23 La valeur mesurée qui s'affiche à l'écran pour le courant de soudage A est une valeur moyenne arithmétique. Tension mesurée La valeur mesurée qui s'affiche à l'écran pour la tension V de l'arc est une valeur moyenne arithmétique. 0463 862 001 - 23 - © ESAB AB 2023...
- Page 24 Relâcher la gâchette (4) pour mettre fin à l'arc. Le gaz protecteur continuera à circuler afin de protéger la soudure et l'électrode au tungstène. A = pré-flux de gaz B = montée C = descente D = post-flux de gaz 0463 862 001 - 24 - © ESAB AB 2023...
- Page 25 20, l'intensité minimum à distance est de 20 A. Si le courant est réglé sur 80 A et que la fonction d'intensité minimum à distance est réglée sur 50, l'intensité minimum à distance est de 40 A. 0463 862 001 - 25 - © ESAB AB 2023...
- Page 26 E = intensité réglée B = montée F = intensité min. à distance C = descente G = plage de courant réglable à l'aide de la pédale D = post-flux de gaz 0463 862 001 - 26 - © ESAB AB 2023...
- Page 27 ARC ON ÊT Courant 1 ph : 15-180 A 1 100 A Intensité de 0-99 % l’arc Départ chaud 0-99 % 20 % Commande à MARCHE/ARR distance* ÊT *Le paramètre ne peut pas être changé pendant le soudage. 0463 862 001 - 27 - © ESAB AB 2023...
- Page 28 La fonction de départ chaud augmente temporairement l'intensité au début de la soudure, ce qui réduit le risque de manque de fusion au point de départ. Le départ chaud s'applique uniquement au soudage MMA. 0463 862 001 - 28 - © ESAB AB 2023...
- Page 29 Nettoyer les bornes de Vérifier ou remplacer les étiquettes illisibles. soudage. les câbles de soudage. Tous les 6 mois Nettoyer l'intérieur de l'équipement. Utiliser de l'air comprimé sec à une pression de 4 bars. 0463 862 001 - 29 - © ESAB AB 2023...
- Page 30 Dans la mesure où le générateur contient un « côté sale » (côté droit) et un « côté propre » (côté gauche), il est important de ne pas déposer le panneau gauche avant de nettoyer le côté droit du générateur. 0463 862 001 - 30 - © ESAB AB 2023...
- Page 31 4. Déposer les quatre vis maintenant le panneau gauche (L) et déposer le panneau. 5. Nettoyer le côté gauche du générateur avec de l'air comprimé sec à pression réduite. 6. S'assurer que toutes les parties du générateur sont exemptes de poussière. 0463 862 001 - 31 - © ESAB AB 2023...
- Page 32 90° dans le générateur, afin qu'il soit positionné entre le connecteur de sortie de soudage et les sorties du transformateur. 8. Serrer les vis sur les panneaux latéraux à un couple de 3 Nm ± 0,3 Nm (26,6 lb-po ± 2,6). 0463 862 001 - 32 - © ESAB AB 2023...
- Page 33 Voir la section « Facteur de marche » du chapitre CARACTÉRISTIQUES TECHNIQUES. S'assurer que les entrées et sorties d'air ne sont pas obstruées. Nettoyer l'intérieur de la machine conformément à l'entretien habituel. 0463 862 001 - 33 - © ESAB AB 2023...
- Page 34 Lorsque plusieurs erreurs sont détectées, seul le code de la dernière erreur survenue s’affiche. Description des codes d’erreur Les codes d'erreur que l'utilisateur peut traiter sont répertoriés ci-dessous. Si d'autres codes d'erreur s'affichent, contacter un technicien agréé ESAB. Erreur code Description Err206 Erreur de température...
- Page 35 Les pièces de rechange et les pièces d'usure peuvent être commandées auprès de votre distributeur ESAB le plus proche. Consultez le site esab.com. À la commande, mentionnez le type de produit, le numéro de série, la désignation et la référence correspondant à la liste des pièces. Cette information permet un meilleur traitement des commandes et garantit la conformité...
- Page 36 ANNEXE ANNEXE SCHÉMA DE CÂBLAGE 0463 862 001 - 36 - © ESAB AB 2023...
- Page 37 ANNEXE NUMÉROS DE COMMANDE Ordering number Denomination Type 0447 700 910 Renegade ET 180iP and SR-B 26 TIG Torch Renegade ET 180iP 0447 700 911 Renegade ET 210iP and SR-B 26 TIG Torch Renegade ET 210iP 0447 700 912 Renegade ET 210iP W and SR-B 21 Water...
- Page 38 Electrode holder Handy, 200 A with 25 mm , 3 m, OKC 50 0700 500 084 Remote control, MMA 4 W4014450 Foot pedal with 4.5 m (15 ft) cable, 8 PIN 0445 197 880 Shoulder strap 0463 862 001 - 38 - © ESAB AB 2023...
- Page 39 ANNEXE 0460 330 881 Trolley 0465 720 002 ESAB coolant 0463 862 001 - 39 - © ESAB AB 2023...
- Page 40 Pour obtenir des coordonnées, consulter le site Web http://esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 manuals.esab.com...
