Tripp-Lite SRCOOL12K Manuel Du Propriétaire page 16

Instalación
(continued)
Conexión de Descarga de Falso Plafón
4
Advertencia: Algunos plafones pueden requerir procedimientos de instalación
modificados. El usuario debe determinar la aptitud de los accesorios y los
procedimientos antes de la instalación. Los procedimientos descritos en este
manual pueden no ser apropiados para todas las aplicaciones.

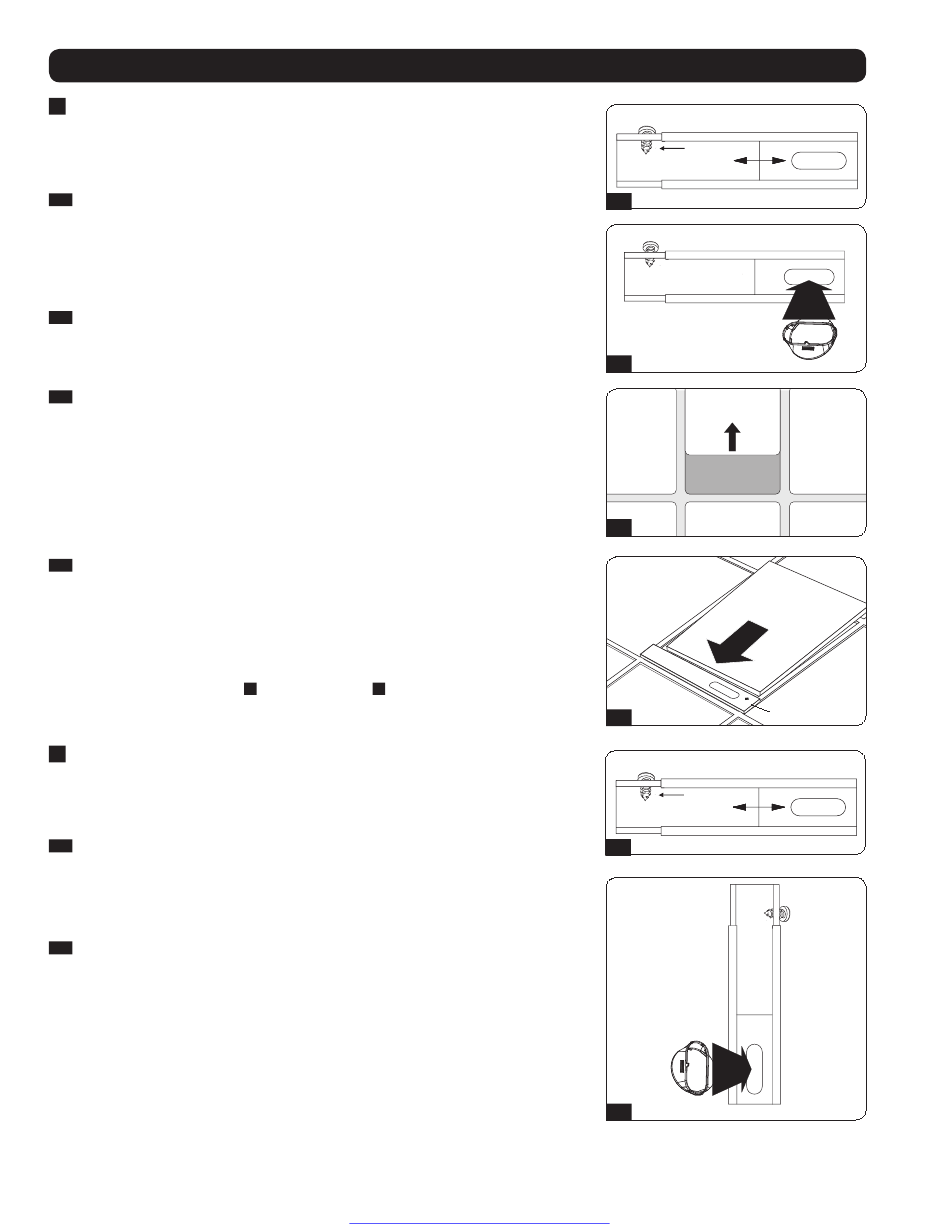

Elija un panel desmontable del falso plafón próximo a la unidad para proporcionar la ruta
4-1
más recta y corta posible para el ducto flexible de descarga. Mida el ancho del panel
del plafón, incluyendo la porción que descansa en la rejilla del plafón. Combine las dos
secciones del panel ajustable de descarga, ajuste entonces el panel de descarga para
coincidir con el panel del plafón. Después que el panel de descarga se ajuste al ancho
correcto, use use el tornillo autorroscante incluido para asegurarlo en su sitio. Nota: El
panel de descarga puede ajustarse de 26.6 a 49.2 pulgadas (67.5 a 125 cm).
Inserte el adaptador del ducto de descarga en el agujero oblongo en el panel de descarga
4-2
ajustable. El adaptador se fijará en su lugar..
4-3 Deslice el panel del plafón a un lado y coloque el panel de descarga dentro del espacio en
el plafón. Permita que el panel de descarga descanse en la parte superior de la rejilla del
plafón. Nota: Debe haber al menos un espacio abierto de 10 pulgadas (25.4 cm) sobre
el panel de descarga para permitir el flujo adecuado de aire.
4-4 4 Deslice el panel de plafón de regreso a su sitio de modo que se junte con el panel de
descarga y cierre cualquier abertura en el plafón. Un sello hermético permitirá la máxima
eficiencia de enfriamiento. Si la instalación es permanente, recorte el panel del plafón de
modo que no traslape la rejilla del plafón.
Nota: El ducto flexible de descarga puede ampliarse a una longitud máxima de 118 pulgadas
(300 cm). Proporcione la ruta más recta y corta posible. El doblado o estirado excesivo del
ducto reducirá la eficiencia de enfriamiento.
Después de terminar el paso
Conexión de Descarga de Ventana
5
Advertencia: Algunas ventanas pueden requerir procedimientos de instalación
modificados. El usuario debe determinar la idoneidad de los accesorios y los
procedimientos antes de la instalación. Los procedimientos descritos en este
manual pueden no ser apropiados para todas las aplicaciones.
5-1
Mida la abertura de la ventana. Combine las dos secciones del panel ajustable de
descarga, ajuste entonces el panel de descarga para coincidir con la abertura de la
ventana. Después que el panel de descarga se ajuste al ancho correcto, use use el tornillo
autorroscante incluido para asegurarlo en su sitio. Nota: El panel de descarga puede
ajustarse de 26.6 a 49.2 pulgadas (67.5 a 125 cm). Es compatible con instalación
vertical y horizontal.
5-2
Inserte el adaptador del ducto de descarga en el agujero oblongo en el panel de descarga
ajustable. El adaptador se fijará en su lugar.
, proceda al paso .
4 6
Get other manuals https://www.bkmanuals.com
4-1
Abertura Horizontal
4-2
4-3
4-4
5-1
Abertura Horizontal
5-2
16
Tornillo Autoroscante
de Ventana
Panel de Plafón
(Desde Abajo)
Abertura
Vertical de
Ventana
Panel de Plafón
(Desde Arriba)
Panel de Descarga
Tornillo Autoroscante
de Ventana
Abertura
Vertical de
Ventana
