4 Modes de commande de STG3-VAR
4
Modes de commande de STG3-VAR

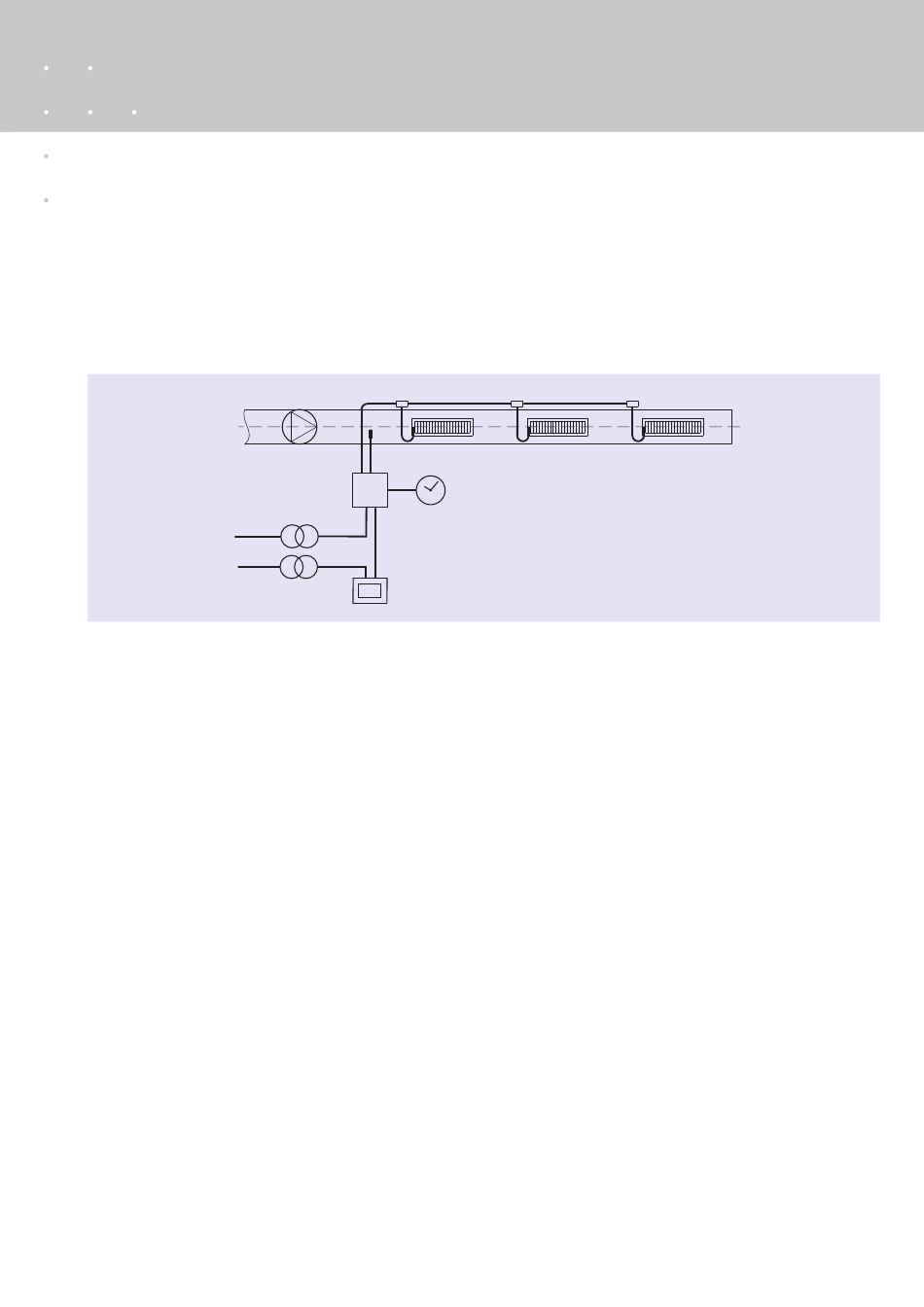

4.1 Schéma fonctionnel sans mesure de la température
ambiante
1.
Grille DGVAR
2.
Appareil de commande STG3-VAR
3.
Ecran tactile STG3-DIS avec minuterie intégrée
4.
Transformateur 230 VAC/24 VAC
5.
Transformateur 230 VAC/24 VDC
6.
Alimentation Td 3 x1,5 mm² (Td 5 x1,5 mm²)
230VAC
230VAC
4.2 «Points fixes» sans mesure de la
température ambiante
Ce mode correspond à la version de l'ancien appareil de com-
mande STG2VAR.
Si la température de l'air dans le canal est inférieure à la valeur
T1, les lamelles de la grille DGVAR sont alors fixement positi-
onnées sur W1. Cette dernière est normalement définie pour
que le jet d'air soit dirigé vers le haut (refroidissement).
Si la température de l'air se trouve entre T1 et T3, les lamelles
de la grille DGVAR se trouvent alors sur W2. Cette dernière est
normalement définie pour que le jet d'air soit dirigé de manière
droite (ventilation)
Si la température ambiante est supérieure à la valeur de réfé-
rence T3 paramétrée, les lamelles de la grille DGVAR se situ-
ent alors sur W3. Cette dernière est normalement définie pour
que le jet d'air soit dirigé vers le bas (chauffage).
7
6
10
8
2
9 9
4
24VAC
24VDC
5
3
7.
Câble plat (conseil, 5 fils)
8.
Capteur de température de canal KTF3-VAR
9.
Minuterie en option pour le chauffage rapide
10. Ventilateur
1
4.3 «Régulé» sans mesure de la
température ambiante
Si la température de l'air dans canal est inférieure à la valeur
T1, les lamelles de la grille DGVAR sont alors fixement positi-
onnées sur W1. Cette dernière est normalement définie pour
que le jet d'air soit dirigé vers le haut (refroidissement).
Si la température de l'air se trouve entre T1 et T2, les lamelles
de la grille DGVAR se trouvent alors en continu entre W1et W2.
Si la température de l'air se trouve entre T2 et T3, les lamelles
de la grille DGVAR se trouvent alors en continu entre W2 et
W3.
Si la température de l'air dans canal est supérieure à la valeur
T3, les lamelles de la grille DGVAR sont alors fixement positi-
onnées sur W3. Cette dernière est normalement définie pour
que le jet d'air soit dirigé vers le bas (chauffage).
7
