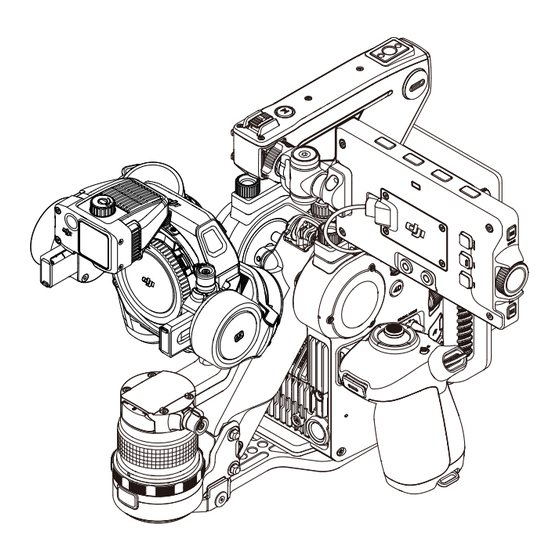

dji RONIN 4D Guide D'utilisateur

dji RONIN 4D Guide D'utilisateur

Masquer les pouces Voir aussi pour RONIN 4D:

Publicité

Liens rapides

Télécharger ce manuel
Guide d'utilisateur
02.2022
v1.2

Publicité

loading

Manuels Connexes pour dji RONIN 4D

Sommaire des Matières pour dji RONIN 4D

  • Page 1 Guide d'utilisateur 02.2022 v1.2...
  • Page 2 Sélection d’une rubrique Affichez la liste complète des rubriques dans la table des matières. Cliquez sur une rubrique pour accéder à cette section. Impression de ce document Ce document prend en charge l’impression haute définition. © 2022 DJI Tous droits réservés.
  • Page 3 DJI Ronin 4D en toute sécurité : https://www.dji.com/ronin-4d/video Téléchargement de DJI Assistant 2 (Série Ronin) Téléchargez DJI Assistant 2 via le lien ci-dessous pour activer et mettre à jour Ronin 4D : https://www.dji.com/ronin-4d/downloads © 2022 DJI Tous droits réservés.
  • Page 4 Table des matières Utilisation de ce guide Légende Avant de commencer Regarder des tutoriels vidéo Téléchargement de DJI Assistant 2 (Série Ronin) Présentation du produit Mise en route Montage de l’objectif (en utilisant l’objectif DL comme exemple) Montage du télémètre LiDAR Équilibrage...
  • Page 5 Système Objectif Stabilisateur Transmission Batterie Intelligente Fonctions intelligentes ActiveTrack Pro Contrôle de la mise au point Firmware Maintenance Caractéristiques techniques Annexe Utilisation de DJI Force Pro et DJI Master Wheels avec Ronin 4D Dimensions © 2022 DJI Tous droits réservés.
  • Page 6 Grâce à la Batterie Intelligente TB50, Ronin 4D offre un temps de fonctionnement allant jusqu’à 150 minutes***. En outre, Ronin 4D prend en charge une sortie HDMI 1 080 p/60 ips, un microphone interne et une entrée audio stéréo 3,5 mm et est compatible avec divers accessoires tels que l’écran sans fil haute luminosité...
  • Page 7 Guide d'utilisateur de DJI Ronin 4D Schéma de Ronin 4D 1. Nacelle caméra 7. Écran principal haute luminosité 2. Axe-Z 8. Batterie intelligente TB50 et compartiment de 3. Plaque de fixation batterie 4. Poignée gauche 9. Corps principal 5. Poignée supérieure 10.
  • Page 8 Suivez les étapes ci-dessous pour préparer Ronin 4D à la prise de vue. Montage de l’objectif (en utilisant l’objectif DL comme exemple) La nacelle caméra X9 prend en charge différents objectifs. Visitez le site officiel de DJI à l’adresse http:// www.dji.com/ronin-4d/lens pour vérifier les objectifs compatibles.
  • Page 9 Guide d'utilisateur de DJI Ronin 4D Un Mount M est nécessaire pour l’installation d’un objectif Mount M. Suivez les étapes ci-dessous pour installer un Mount M. Reportez-vous au guide d'utilisateur DJI Zenmuse X9 Module Mount M pour plus d’informations. 1. Appuyez sur le bouton de déverrouillage du levier de la caméra et maintenez-le enfoncé, tournez le levier dans le sens anti-horaire jusqu’à...
  • Page 10 à 90° dans le port de la nacelle et serrez les deux vis sur le câble. Utilisez le télémètre LiDAR avec le moteur Focus DJI Zenmuse X9 pour contrôler la mise au point de l’objectif manuel. Reportez-vous aux informations produit du moteur Focus DJI Zenmuse X9 pour plus d’informations.
  • Page 11 Un bon équilibrage est essentiel pour des performances optimales lors de l’utilisation de Ronin 4D. Un bon équilibrage est essentiel pour les prises de vue avec Ronin 4D, où les sujets se déplacent soudainement à des vitesses rapides et permet également une plus grande autonomie de la batterie.
  • Page 12 Inclinez Ronin 4D vers vous tout en tenant la poignée supérieure. Observez le mouvement de l’axe panoramique. Si l’objectif de la caméra tourne vers la gauche, poussez l’axe panoramique vers la droite. Si l’objectif de la caméra tourne vers la droite, poussez l’axe panoramique vers la gauche.
  • Page 13 Clic Insertion du support de stockage Ronin 4D prend en charge la carte DJI PROSSD 1TB lorsqu’elle est utilisée avec le support DJI PROSSD, les cartes CFexpress2.0 Type B et le SSD USB 3.1 Type-C*. Le DJI PROSSD 1TB prend en charge l’enregistrement interne du format le plus élevé...
  • Page 14 Guide d'utilisateur de DJI Ronin 4D Ronin 4D-6K prend également en charge le support DJI PROSSD et DJI PROSSD 1TB mais ils ne sont pas inclus dans l’emballage. Installez le support DJI PROSSD avant d’installer DJI PROSSD 1TB. 1. Ouvrez le couvercle du compartiment de la carte , appuyez sur le clip à...
  • Page 15 Ronin 4D. Assurez-vous que le SSD est sécurisé pendant son utilisation. Activation de DJI Ronin 4D Ronin 4D doit être activé via DJI Assistant 2 (Série Ronin) avant la première utilisation. Suivez ces étapes pour l’activation de Ronin 4D : 1.
  • Page 16 Assurez-vous que Ronin 4D est placé sur une surface plane et stable avant de procéder à l’Auto Tune. Il est normal que la nacelle vibre et émette des sons pendant l’Auto Tune. Ronin 4D doit subir un Auto Tune à chaque fois que l’objectif de la caméra ou la charge utile est changée.
  • Page 17 Assurez-vous que la charge utile totale de l’axe-Z est inférieure à 2 kg, en incluant la nacelle caméra X9, le moteur Focus X9, le contrepoids et le télémètre LiDAR. Allumez Ronin 4D et activez l’axe-Z avant de l’équilibrer. 1. Desserrez le verrou de l’axe-Z et appuyez sur le commutateur de l’axe-Z...
  • Page 18 4. L’axe-Z est équilibré si aucune barre ou flèche rouge n’est affichée à l’écran. Maintenez Ronin 4D horizontal et stable pendant l’équilibrage. L’axe-Z ne peut pas être équilibré lorsque Ronin 4D est à l’envers. © 2022 DJI Tous droits réservés.
  • Page 19 Appuyez sur le bouton poussoir pour retirer la 3. Port du moteur Focus X9 Pour connecter le moteur Focus X9 et nacelle. Ronin 4D en utilisant le câble DJI du Télémètre 10. Verrou de l’axe panoramique LiDAR/moteur Focus X9. Pour le verrouillage de l’axe panoramique.
  • Page 20 Guide d'utilisateur de DJI Ronin 4D Nacelle Mode Nacelle Les modes de la nacelle comprennent les modes Verrouillage, Suivre panoramique, Suivre panoramique et inclinaison, FPV et Personnalisé. Mode verrouillage : La nacelle ne suivra pas le mouvement du corps principal.
  • Page 21 Guide d'utilisateur de DJI Ronin 4D Contrôle de la nacelle Poussez le joystick de la poignée gauche ou le curseur d’inclinaison de la poignée supérieure vers le haut ou le bas pour contrôler l’axe d’inclinaison par défaut. Poussez le joystick de la poignée gauche vers le haut ou vers le bas pour contrôler l’axe panoramique par défaut.
  • Page 22 Ne démontez la nacelle caméra que si cela est nécessaire. La nacelle caméra X9 ne prend pas en charge le remplacement à chaud. Veillez à éteindre Ronin 4D avant d’installer ou de démonter la nacelle caméra. Assurez-vous que la nacelle caméra est bien installée.
  • Page 23 Guide d'utilisateur de DJI Ronin 4D Caractéristiques technique d’enregistrement X9-6K DCI 17:9 DCI 2.39:1 Zone Codec Résolution Capteur FPS (MB/s) d’image 23,976 29,97 59,94 Plein format ProRes RAW Super 35 Plein format Plein format P r o R e s 4 2 2...
  • Page 24 Guide d'utilisateur de DJI Ronin 4D Apple ProRes 422 HQ Super 35 4K 17:9 - 4 096 x 2 160 Apple ProRes 422 HQ Super 35 4K 2,39:1 - 4 096 x 1 712 Apple ProRes 422 HQ Super 35 2K 17:9 - 2 048 x 1 080 H.264 Plein format 4K 17:9 - 4 096 x 2 160...
  • Page 25 Guide d'utilisateur de DJI Ronin 4D Caractéristiques technique d’enregistrement X9-8K DCI 17:9 DCI 2.39:1 Zone Codec Résolution Capteur FPS (MB/s) d’image 23,976 29,97 59,94 Plein format ProRes RAW 5,5K Super 35 Plein format ProRes 422 HQ Plein format Super 35 Plein format H.264...
  • Page 26 Guide d'utilisateur de DJI Ronin 4D Apple ProRes 422 HQ Plein format 8K 17:9 - 36 x 19 mm Apple ProRes 422 HQ Plein format 4K 17:9 - 36 x 19 mm Apple ProRes 422 HQ Super 35 4K 17:9 - 24,5 x 12,98 mm H.264 Plein format 4K 17:9 - 36 x 19 mm...
  • Page 27 à haute fréquence causées par les voitures ou les appareils en mouvement, afin d’obtenir une stabilisation optimale. Il est recommandé d’utiliser le mode Support pour véhicule lorsque vous installez Ronin 4D à un dispositif susceptible de provoquer des secousses à haute fréquence, comme une véhicule ou un système de caméra par suspension axiale.
  • Page 28 Permet de connecter une carte de stockage externe ou de se connecter à un ordinateur pour activer Ronin 4D ou mettre le firmware à jour. Le port comprend un trou de vis unique et peut être connecté avec un câble USB-C doté d’une fiche de verrouillage à vis unique. Il est recommandé de connecter un support de stockage externe lorsque vous utilisez ce type de câble.
  • Page 29 Guide d'utilisateur de DJI Ronin 4D 10. Compartiment pour support de stockage Permet d'insérer une carte CFexpress 2.0 Type B ou un support DJI PROSSD. 11. Indicateur CFE Clignote rapidement lors de l’installation d’une carte CFexpress, clignote lentement lors de l’enregistrement et reste éteint en l’absence d’enregistrement.
  • Page 30 Appuyez et maintenez enfoncé pour entrer en mode Sport et relâchez pour quitter le mode Sport. Vous pouvez également appuyer deux fois sur cette touche pour entrer ou sortir du mode Sport. 9. Verrou de sécurité Libérez le verrou de sécurité avant de détacher la poignée. © 2022 DJI Tous droits réservés.
  • Page 31 Guide d'utilisateur de DJI Ronin 4D Poignée droite 1. Molette Tournez pour régler la mise au point, le ND, l’EI, ou l’ouverture et pour faire défiler les options sur l’écran principal haute luminosité. Tournez la molette pour contrôler la mise au point par défaut et appuyez sur le bouton de mode pour faire défiler les options.
  • Page 32 Installation et démontage de la poignée supérieure Desserrez les quatre vis pour démonter la poignée supérieure. Alignez le trou de positionnement et les broches avant de serrer les quatre vis lors de l’installation de la poignée supérieure. © 2022 DJI Tous droits réservés.
  • Page 33 Appuyez une fois sur cette touche pour régler le code temporel et maintenez-la enfoncée pour afficher les paramètres du code temporel dans la vue en direct et accéder au stabilisateur dans l’écran de menu. © 2022 DJI Tous droits réservés.
  • Page 34 Guide d'utilisateur de DJI Ronin 4D 8. Bouton des paramètres de résolution/transmission Appuyez une fois sur cette touche pour régler la résolution dans la vue en direct et pour accéder à la transmission dans l’écran de menu. 9. Bouton de lecture Appuyez une fois pour accéder à...
  • Page 35 Guide d'utilisateur de DJI Ronin 4D Vue caméra 1/80 29.97 IRIS 60’ 30’ 193:32 20’ 15‘ 12’ 10‘ Z-Axis 8’ Follow 7‘ 6’ 5‘6 5’ Track 4‘6 4’ 3‘6 3‘ 2‘9 A001C0001 2‘6 10000 128(2.1) 08:02:16:06 8K/16:9 +0.0 29.97 F2.8...
  • Page 36 La distance minimale de mise au point de Ronin 4D est d’environ 0,3 m. Sélectionnez Objectif, Mise au point et Unité dans le menu de l’écran principal haute luminosité pour définir une unité impériale ou métrique.
  • Page 37 être réglée de -99 à +99. Le nombre positif correspond au gain magenta et le nombre négatif au gain vert. Appuyez sur Ajouter à la liste pour ajouter la température de couleur à la liste. Ronin 4D peut prendre en charge 10 températures de couleur prédéfinies maximum. ©...
  • Page 38 17. Détection de l’équilibre de la nacelle Description Icône Indique que Ronin 4D nécessite un Auto Tune, par exemple lors de la première utilisation ou après la réinitialisation des paramètres de la nacelle. Appuyez sur l’icône pour accéder à l’Auto Tune.
  • Page 39 Guide d'utilisateur de DJI Ronin 4D L’icône est orange si la nacelle n’est pas correctement équilibrée. Il est recommandé de rééquilibrer la nacelle. L’icône est rouge lorsque la nacelle est extrêmement déséquilibrée et ne peut pas fonctionner normalement. La nacelle doit être rééquilibrée.
  • Page 40 Guide d'utilisateur de DJI Ronin 4D spectre LiDAR de la vue du dessus. La ligne jaune indique le point de mise au point actuel lorsque le mode de mise au point est réglé sur AF ou MF. La ligne jaune indique le point de mise au point actuel et la ligne verte indique la mise au point automatique lorsque le mode de mise au point est réglé...
  • Page 41 Guide d'utilisateur de DJI Ronin 4D Menu et fonctions Appuyez sur le bouton ACCUEIL (HOME) pour entrer dans le menu. Enregistrement Le menu d’enregistrement se compose de trois sous-menus : Vidéo, Audio et Paramètres. Vidéo Zone d’image La zone d’image peut être réglée sur Plein format ou Super 35. La taille du capteur est indiquée ci-dessous.
  • Page 42 Le nom du dossier de la séquence est composé de l’index de la bande, du numéro du clip et du suffixe du numéro de série de Ronin 4D. Le nom de fichier de la séquence est composé de l’index de la caméra, de l’index de la bande, du numéro du clip, de la date et du suffixe du numéro de série de...
  • Page 43 Guide d'utilisateur de DJI Ronin 4D Audio Appuyez sur Audio pour définir la Source CH1/CH2, le Gain et vérifier le volume en temps réel. Source CH1/CH2 : Prend en charge Micro principal G/D (microphones gauche et droit du corps principal), Mic 3,5 G/D (entrée du port du microphone 3,5 mm du corps principal) et Ligne 3,5 G/D (entrée niveau ligne du port du microphone 3,5 du corps principal).
  • Page 44 Guide d'utilisateur de DJI Ronin 4D La netteté de l’image et la réduction des nuisances sonores peuvent être ajustées lors de l’enregistrement en Plein format/Super 35 Apple ProRes 422 HQ et H.264 et ne peuvent pas être ajustées lors de l’enregistrement en Apple ProRes RAW.
  • Page 45 Guide d'utilisateur de DJI Ronin 4D Bandes zébrées : La zone s’affiche en bandes zébrées si l’exposition dépasse le niveau défini. Le niveau zébré peut être paramétré de 50 % à 100 %, le paramètre par défaut étant 50 %.
  • Page 46 Guide d'utilisateur de DJI Ronin 4D Fausse couleur : Une fausse couleur se superpose à l’image pour indiquer la valeur d’exposition. Par exemple, le magenta indique la meilleure exposition pour une couleur de peau claire et le vert indique la meilleure exposition pour une couleur de peau foncée.
  • Page 47 Guide d'utilisateur de DJI Ronin 4D Assistant de mise au point La fonction de la touche PEAK est paramétrée par défaut sur la Mise au point par surbrillance et peut être commutée sur le Spectre LiDAR et la Mise au point par magnification (2x et 4x).
  • Page 48 Guide d'utilisateur de DJI Ronin 4D Appuyez pour définir le guide d’image, la transparence du guide d’image, la zone de sécurité, le rapport de sécurité, le LUT de l’écran, le marqueur de centre, la luminosité de LCD et la rotation de l’écran.
  • Page 49 Guide d'utilisateur de DJI Ronin 4D LOOK Prend en charge le LUT personnalisé. Appuyez sur LOOK pour sélectionner et gérer un LUT. Ronin 4D dispose des LUT prédéfinis suivants : HLG : Une large plage dynamique et des niveaux de luminosité et d’obscurité précis peuvent être affichés lors de l’affichage d’une vidéo HLG sur un appareil HDR compatible avec la norme HLG.
  • Page 50 Après avoir configuré les paramètres de la caméra et de la nacelle, appuyez sur Paramètres du profil utilisateur pour gérer le profil utilisateur. Importer : Appuyez sur importer et Ronin 4D lira le profil utilisateur dans le support de stockage. Sélectionnez le profil et appuyez sur importer pour ajouter à la liste.
  • Page 51 Guide d'utilisateur de DJI Ronin 4D Exporter : Appuyez sur exporter. Ronin 4D exporte les paramètres de la caméra, de la nacelle et les informations d’étalonnage de l’objectif vers un profil utilisateur et les stocke dans l’espace de stockage. Quitter : Appuyez pour quitter les paramètres du profil utilisateur.
  • Page 52 Assurez-vous que toutes les séquences sont sauvegardées avant de procéder au formatage. DJI PROSSD 1TB ne peut être formaté que lorsqu’il est connecté à Ronin 4D. Ne déconnectez pas DJI PROSSD 1TB de Ronin 4D et n’éteignez pas Ronin 4D pendant le formatage.
  • Page 53 Guide d'utilisateur de DJI Ronin 4D Format d’enregistrement du support de stockage Format d’enregistrement DJI Aucune restriction de format d’enregistrement PROSSD 1TB ProRes 422 HQ : 6K : 23,976/24/25/29,97/30 ips C4K : 23,976/24/25/29,97/30/48/50/59,94/60/72/96/100/120 ips Format d’enregistrement CFexpress 2K : 23,976/24/25/29,97/30/48/50/59,94/60/72/96/100/120 ips 2.0 type B...
  • Page 54 Appuyez pour afficher la version du firmware, les versions du firmware du module et le numéro de série de Ronin 4D. Appuyez sur « ... » pour accéder à la capture d’images statiques. Appuyez sur l’icône pour capturer une image statique, qui est enregistrée en tant que photo JPEG. L’image statique capturée ne peut pas être visualisée en lecture.
  • Page 55 ROI, la molette de la poignée droite tourne automatiquement en fonction de la position focale et la mise au point peut être contrôlée en tournant la molette à tout moment. Le DJI télémètre LiDAR est nécessaire pour utiliser l’AF. Mode ROI Comprend Cible, Wide et Smart.
  • Page 56 Guide d'utilisateur de DJI Ronin 4D Étalonnage Lorsque vous utilisez un objectif non DJI, l’objectif doit être étalonné pour pouvoir utiliser la mise au point automatique. Informations sur l’étalonnage de l’objectif : Affiche les informations d’étalonnage de l’objectif enregistrées. Appuyez pour sélectionner un objectif et le moteur Focus commencera à étalonner l’objectif.
  • Page 57 Guide d'utilisateur de DJI Ronin 4D 2. Entrez la distance focale de l’objectif. 3. L’initialisation du moteur démarre automatiquement lors de l’utilisation d’un objectif manuel avec le moteur Focus X9 monté. 4. Tournez la molette de la poignée droite pour régler la mise au point sur l’infini une fois l’initialisation du moteur terminée.
  • Page 58 Les informations d’étalonnage sont enregistrées automatiquement. Il n’est pas nécessaire d’étalonner à nouveau l’objectif après avoir redémarré Ronin 4D si la position du moteur Focus X9, du télémètre LiDAR et de l’objectif reste la même et que Ronin 4D a été mis hors tension.
  • Page 59 Mode Nacelle du corps principal sont prioritaires. Ronin 4D suivra les paramètres qui ont été définis en dernier. Ronin 4D suivra les paramètres de la bascule du Mode nacelle après le redémarrage.
  • Page 60 Si la valeur de lissage est réglée sur 0, le mouvement se traduira par un arrêt brusque. Ce paramétrage s’applique à tous les périphériques distants de Ronin 4D. Pour obtenir un angle de rotation en roulis plus important, réglez le Mode Nacelle sur Verrouillage ou PF, inclinez le corps principal vers l’avant et faites pivoter l’axe panoramique de 80°...
  • Page 61 équilibrée. Les valeurs de rigidité peuvent ne pas être exactes sans Auto tune et entraîner des tremblements de la nacelle. Maintenez Ronin 4D immobile et stable pendant l’Auto tune. Étalonnage horizontal : Il est recommandé d’effectuer un étalonnage horizontal si la vue caméra n’est pas horizontale lorsque la nacelle est stable.
  • Page 62 Sinon, la nacelle risque de ne pas fonctionner correctement. Transmission Les deux modes de transmission de Ronin 4D sont le mode Contrôle et le mode Diffusion. En mode Contrôle, deux écrans sans fil peuvent être utilisés pour contrôler le menu de l’écran principal. Il n’y a pas de limite au nombre d’écrans sans fil en mode Diffusion.
  • Page 63 Système, puis aux paramètres de connexion. Appuyez sur le mode Diffusion et l’écran sans fil recherchera Ronin 4D automatiquement. Le nom de la caméra s’affiche à l’écran avec les initiales représentant l’index de la caméra de Ronin 4D. Appuyez pour sélectionner une caméra et la vue en direct s’affiche sur l’écran sans fil.
  • Page 64 9. Protection contre les dommages causés aux cellules de batterie : un message d'avertissement est affiché dans DJI Assistant 2, lorsqu’une cellule de batterie endommagée est détectée. 10. Mode Veille : l’appareil entre en mode Veille pour économiser de l’énergie lorsque la batterie n’est pas utilisée.
  • Page 65 Si la température en charge est anormale, attendez qu’elle revienne à la normale et la batterie reprendra automatiquement la charge sans avoir à débrancher puis rebrancher le chargeur. DJI n’assume aucune responsabilité pour les dommages causés par des chargeurs tiers. © 2022 DJI Tous droits réservés.
  • Page 66 Appuyez une fois sur le bouton de niveau de batterie pour vérifier le niveau de la batterie. L’indicateur de niveau de batterie s’allume et Ronin 4D ne peut pas être mis sous tension dans cet intervalle de temps. Attendez que les indicateurs s’éteignent avant d’allumer Ronin 4D.
  • Page 67 2. Ronin 4D reconnaît le visage et les membres des personnes situées dans la zone centrale de la vue caméra. Un cadre jaune apparaît sur le sujet reconnu, ce qui indique que Ronin 4D est prêt à suivre le sujet. Appuyez sur le sujet dans le cadre jaune ou appuyez sur le bouton ActiveTrack sur la poignée gauche pour valider le sujet.
  • Page 68 Contrôle de la mise au point Ronin 4D offre la mise au point manuelle, la mise au point automatique et la mise au point manuelle automatisée. La mise au point automatique et la mise au point manuelle automatisée nécessitent le télémètre LiDAR.
  • Page 69 Ne vous déconnectez pas d’Internet pendant la mise à jour du firmware. Sinon, la mise à jour échouera. Assurez-vous que le niveau de la batterie de Ronin 4D est au moins de 40 % avant de lancer la mise à jour.
  • Page 70 à chaud. Gardez le capteur ou l’objectif propre, nettoyez Ronin 4D avec un chiffon doux et sec et ne vaporisez pas des produits de nettoyage liquides sur Ronin 4D.
  • Page 71 Poids global l’objectif ni le support de stockage) Environ 150 minutes (mesurées avec une batterie TB50 entièrement chargée et Ronin 4D en position fixe, avec la nacelle équilibrée, Temps de fonctionnement max. l’axe-Z désactivé et l’enregistrement continu en ProRes RAW. Les mouvements de la nacelle ou l’utilisation de l’axe-Z réduiront le temps de...
  • Page 72 être inférieure à la plage mécanique). Panoramique : ±285° Inclinaison : -55° à +155° Plage réglable Roulis : ±35° DJI Master Wheels ou DJI Force Pro : Inclinaison : 360º/s Roulis : 360º/s Panoramique : 360°/s Vitesse de contrôle max. (°/s) Poignée Ronin 4D :...
  • Page 73 Guide d'utilisateur de DJI Ronin 4D Puissance maximale du laser Écran principal 5,5 in (diagonale) Taille de l’écran Résolution 1 920 x 1 080 Taux de rafraîchissement 60 Hz 1 000 cd/m2 Luminosité max. Écran Écran tactile LCD rotatif Batterie...
  • Page 74 -20 à 60 °C Température de stockage Système d’alimentation Batterie DJI WB37/Batterie série NP-F (adaptateur batterie NP-F requis) Prise jack stéréo 3,5 mm x1 Emplacement pour carte microSD x1 (Ce port n’est actuellement pas disponible. Prendra en charge l’enregistrement interne dans une future mise à...
  • Page 75 Utilisation de DJI Force Pro et DJI Master Wheels avec Ronin 4D Pour contrôler Ronin 4D via DJI Force Pro ou DJI Master Wheels, il faut un émetteur vidéo DJI Ronin 4D, un écran sans fil haute-luminosité DJI, un câble de commande d’écran sans fil haute luminosité DJI et une plaque d’extension DJI Ronin 4D (SDI/XLR/TC).
  • Page 76 Guide d'utilisateur de DJI Ronin 4D Corps principal 115,00 235,00 Unité : mm Trou de fixation de l’écran principal haute luminosité 18,00 2-M4 Profondeur 7 Unité : mm Plaque de fixation 90 99 108 117 126 3/8" -16 3/8" -16 1/4" -20 Unité : mm © 2022 DJI Tous droits réservés.
  • Page 77 Guide d'utilisateur de DJI Ronin 4D Trou de fixation du contrepoids et du moteur Focus 40,00 4-M3 Profondeur 5 Diamètre 2 Profondeur 3 2-M3 Profondeur 5 26,00 36,00 Unité : mm Trou de fixation de la poignée supérieure 68.56 6.09 5.98...
  • Page 78 Guide d'utilisateur de DJI Ronin 4D Fente en queue d’aronde du corps principal 4.60 ± 0.05 31.54 ± 0.05 135.00° 3.88 ± 0.05 34.63 ± 0.05 2.45 ± 0.05 1.56 ± 0.05 1.54 ± 0.05 Fente en queue d’aronde de la poignée 17.10 ±...
  • Page 79 Ce contenu est sujet à modifications. Téléchargez la dernière version sur https://www.dji.com/ronin-4d/downloads Pour toute question concernant ce document, veuillez contacter DJI en envoyant un message à DocSupport@dji.com. DJI est une marque commerciale de DJI. Copyright © 2022 DJI Tous droits réservés.
