INTERFACES OPÉRATEUR
Interfaces opérateur
Une interface opérateur doit être installée dans la cabine
du chariot de manutention pour faciliter l'utilisation et
s'assurer que l'opérateur reçoit les alertes visuelles ou
sonores, comme l'alerte en cas de faible état de charge.
Cette interface opérateur dans le chariot peut être soit
l'indicateur de décharge de la batterie, soit le tableau
de bord intelligent Truck iQ™.
Cette exigence d'une interface embarquée ne peut
être éliminée que si des options d'intégration OEM
complètes du chariot sont utilisées, ce qui permet
d'utiliser les interfaces opérateur existantes du
chariot. Les intégrations OEM du chariot nécessitent
la préqualification et l'approbation d'EnerSys
fabricant de chariots.
Toutes les interfaces opérateur sont équipées d'un
bouton-poussoir pour activer et désactiver la batterie.
Pendant l'exploitation, lorsque l'état de charge diminue,
les interfaces opérateur commencent à émettre un signal
sonore et fournissent des avertissements visuels lorsque
la batterie atteint le niveau d'avertissement concernant
l'état de charge. Quand la charge de la batterie passe
en dessous du niveau d'alerte, la fréquence de l'alarme
augmente. Si vous continuez à faire fonctionner
la batterie sans la charger, elle se désactivera en fin
de compte en raison d'un état de charge faible.
Toutes les interfaces opérateur sont reliées à la batterie
à l'aide du faisceau de câbles en Y.

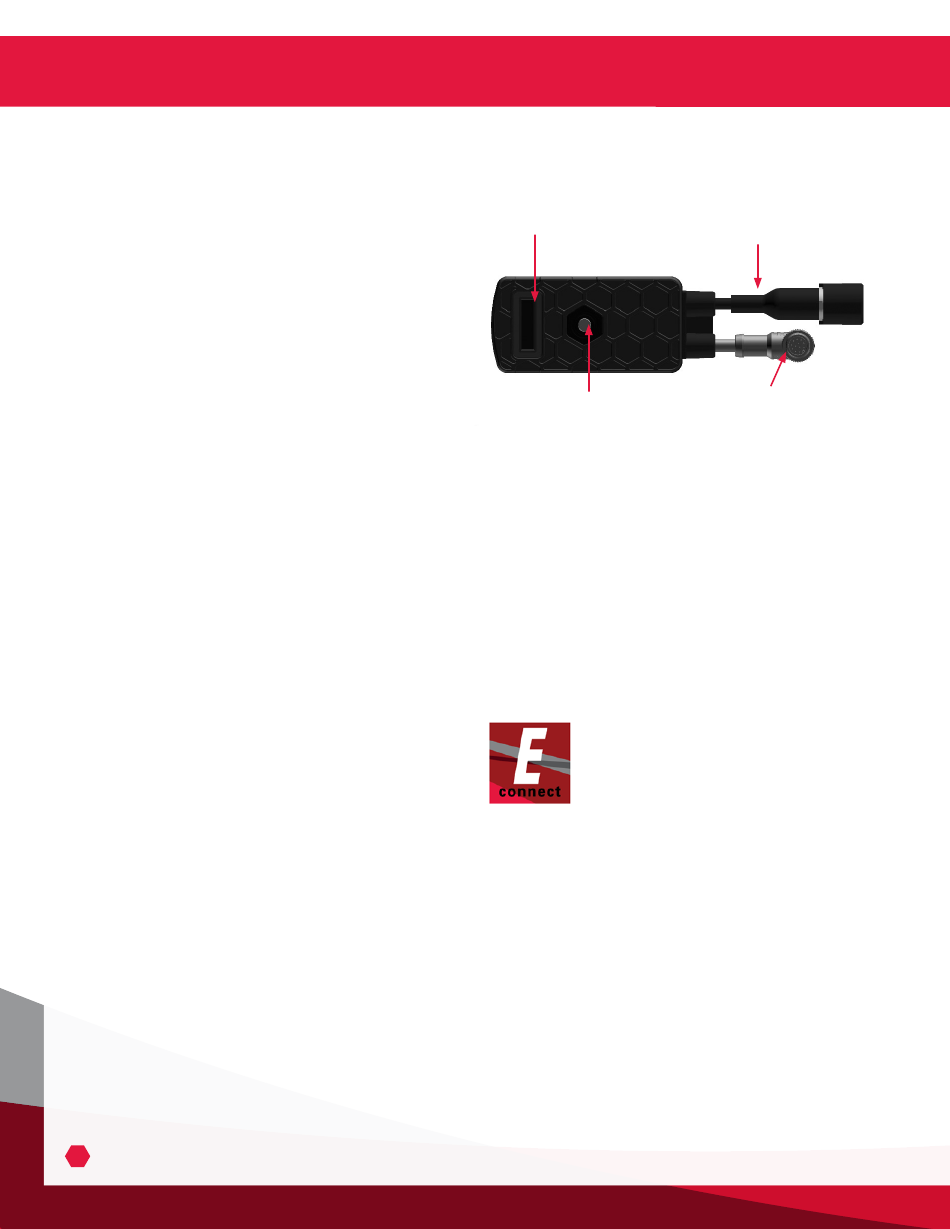

Figure 4 : Interface de données CAN (CDI)
L 'objectif principal de l'interface de données CAN consiste
à contrôler le flux d'informations du système de gestion
de la batterie vers les plateformes de données externes
ainsi que de permettre de relier la batterie et le chariot
de manutention à l'aide d'un bus CAN, si le client
choisit cette option. L 'utilisation d'un bus CAN permet
d'afficher les données et les avertissements sur le tableau
de bord du chariot de manutention au lieu d'utiliser
d'autres appareils pour les interfaces opérateur. Veuillez
consulter EnerSys
en ce qui concerne cette option,
®
car elle nécessite une consultation technique et une
préqualification avec les constructeurs des chariots.
Toutes les batteries sont fournies avec le moniteur CDI
qui est directement relié à la batterie. Dans la plupart
des cas, il est caché quand la batterie est placée dans un
chariot de manutention. Il dispose d'un bouton-poussoir
d'activation et de désactivation ainsi que d'un écran
LED qui permet d'interagir avec la batterie si elle est
accessible ou si elle se trouve en dehors du chariot
de manutention.
6
Écran
et du
®
Bouton marche/arrêt
Le comportement de l'alarme sonore et de l'écran LED
est le suivant :
• avertissement concernant l'état de charge
activé pendant 1 s/désactivé pendant 1 s
• alerte concernant l'état de charge
activé pendant 0,5 s/désactivé pendant 0,5 s
• erreur du système de gestion de la batterie
activé pendant 0,1 s/désactivé pendant 0,1 s
Pour une intégration complète au chariot, le câble CAN
entre le CDI et le chariot doit être branché.
REMARQUE : dans le cas d'une intégration OEM
complète, la batterie cessera de fonctionner si le CDI
ou les fils vers le CDI sont cassés. Contactez votre
service après-vente EnerSys
le remplacement.
Indicateur de décharge de batterie (BDI) : Cet appareil
peut être installé à l'extérieur du compartiment
à batteries pour permettre aux opérateurs de voir l'état
de charge ainsi que la présence d'une erreur de batterie
et pour qu'il soit facile d'accéder au bouton d'activation/
de désactivation. La série de voyants indique l'état
de charge tandis que des alarmes sonores indiquent
à l'opérateur que la batterie doit être rechargée ou
présente des erreurs. Si la batterie continue à être utilisée
après que le BDI a indiqué un état de charge faible, elle
sera finalement désactivée en raison d'un état de charge
faible. Le BDI doit être fixé de manière permanente
et sûre à un emplacement où l'opérateur peut le voir
et accéder au bouton.
Câble de communication avec le chariot (CAN)
Câble de batterie
pour la réparation ou
®
Les données du CDI peuvent être lues
sans fil à l'aide de l'application EnerSys
E Connect™ disponible pour les
plateformes iOS
et Android™. Contactez
®
votre service après-vente EnerSys
obtenir des informations sur
la connexion.
Figure 4
-
-
-
®
