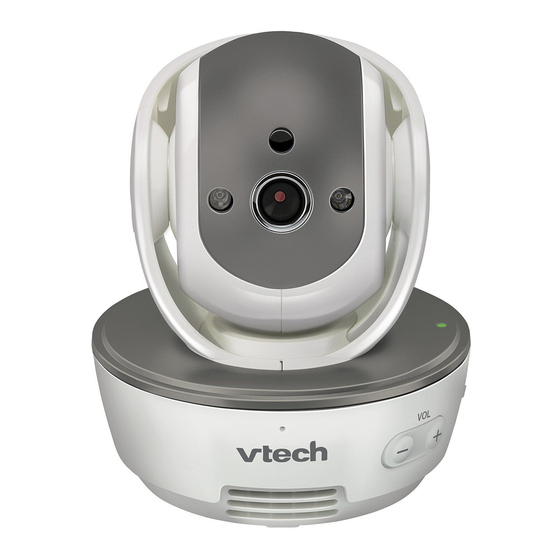

BM4510 Unité Bébé
Manuel d'installation rapide
(s'utilise uniquement avec
l'unité Parents BM4500)
Installation de l'unité Bébé
1
Note:
Vérifier la puissance de réception et l'angle de la
caméra avant de percer des trous dans le mur.
Placer le système de fixation au mur puis utiliser un crayon
pour définir l'emplacement des deux premiers trous comme
indiqué sur le schéma ci-dessus. Retirer le système de
fixation puis percer deux trous dans le mur (foret de 5,556 mm).
2
Insérer les deux chevilles dans les trous. Appuyer doucement
sur leur extrémité à l'aide d'un marteau jusqu'à ce que les
chevilles soient au ras du mur.
3
Aligner le système de fixation aux deux trous puis insérer les
vis comme indiqué sur le schéma ci-dessus. Serrer la vis du
milieu dans un premier temps afin d'orienter correctement le
système de fixation. Enfin, serrer la vis du trou supérieur pour
consolider la fixation.
4
P l a c e r l ' u n i t é B é b é s u r l e s y s t è m e d e f i x a t i o n
afin que la vis puisse rentrer dans le trou situé sous
l a c a m é r a . S ' a s s u r e r q u e l a v i s e s t b i e n s e r r é e .
5
Prise de courant
1
2
3
2
Cordon
d'alimentation
rassemblé
1
