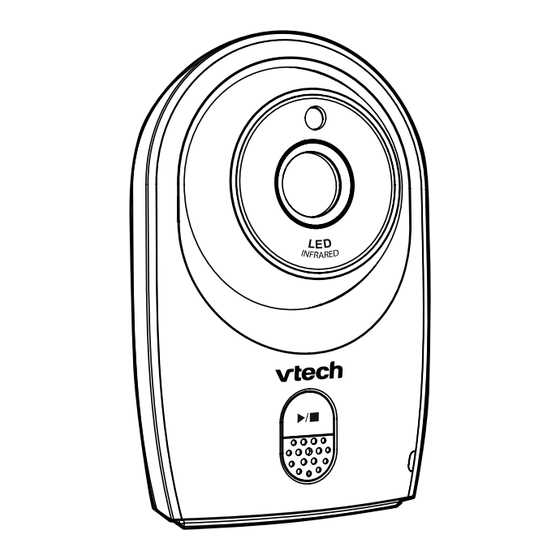

BM4410 Unité Bébé
Manuel d'installation rapide
(s'utilise uniquement avec
l'unité Parents des modèles
BM4400 et BM4200)
Installation de l'unité Bébé
1
Tester
la
bonne
avant
d'installer
Placer le système de fixation au mur puis utiliser un crayon
pour définir l'emplacement des deux premiers trous comme
indiqué sur le schéma ci-dessus. Retirer le système de fixation
puis percer deux trous dans le mur (foret de 5,556 mm).
2
Insérer les deux chevilles dans les trous. Appuyer
doucement sur leur ex trémité à l'aide d'un mar teau
jusqu'à ce que les chevilles soient au ras du mur.
réception
du
babyphone
la
fixation
murale.
3
Aligner le système de fixation aux deux trous puis
insérer les vis comme indiqué dans le schéma ci-
dessus. Serrer la vis du bas dans un premier temps afin
d'orienter correctement le système de fixation. Enfin,
serrer la vis du trou supérieur pour consolider la fixation.
4
P l a c e r l ' u n i t é B é b é s u r l e s y s t è m e d e f i x a t i o n
afin que la vis puisse rentrer dans le trou situé sous
l a c a m é r a . S ' a s s u r e r q u e l a v i s e s t b i e n s e r r é e .
