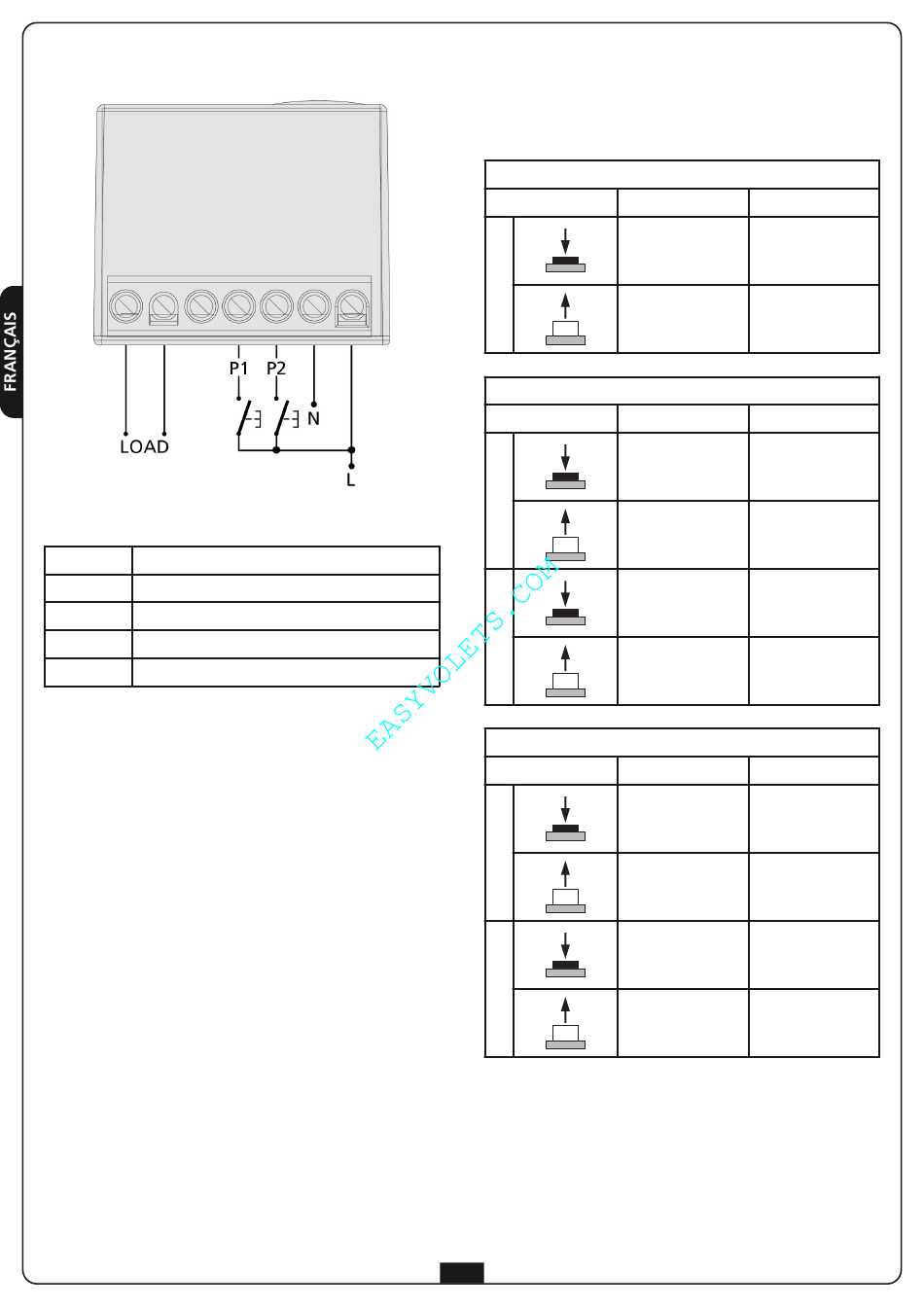

BRANCHEMENTS ÉLECTRIQUES
LOAD
Sortie relais
P1
Entrée du bouton P1
P2
Entrée du bouton P2
N
Alimentation neutre
L
Alimentation phase
LOGIQUE DE FONCTIONNEMENT DES
ENTRÉES CABLÉES
Les deux entrées câblées (P1 et P2) fonctionnent de manière
différente en fonction de la logique de fonctionnement
configurée.
Logique de fonctionnement MONOSTABLE
Etat des boutons
Sortie NON active Sortie active
Active la sortie
P1
-
Logique de fonctionnement BISTABLE
Etat des boutons
Sortie NON active Sortie active
Active la sortie
P1
-
-
P2
-
Logique de fonctionnement TEMPORISATEUR
Etat des boutons
Sortie NON active Sortie active
Active la sortie et
met en route le
temporisateur
P1
-
-
P2
-
16
-
Désactive la sortie
Désactive la sortie
-
Désactive la sortie
-
Recharge le
temporisateur
-
Désactive la sortie
-
