BIN 44 / 4X / 2X

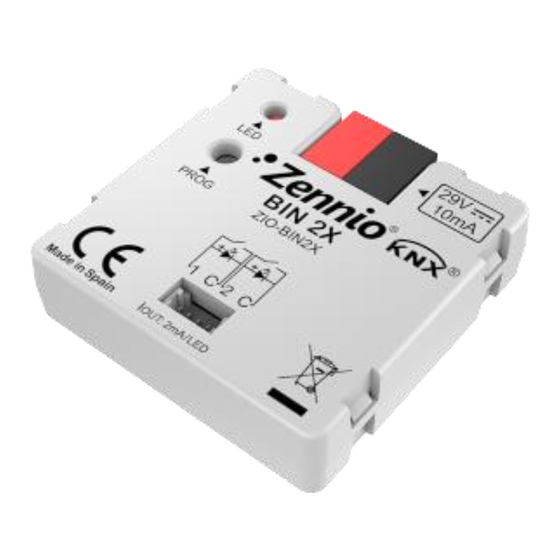

Interface universelle avec entrées binaires
et/ou sorties pour le contrôle de leds et de relais
électroniques
ZIO-BIN44
ZIO-BIN4X
ZIO-BIN2X
Version du programme d'application: [1.3]
Édition du manuel: [1.3]_a
www.zennio.fr

Publicité

Table des Matières
loading

Sommaire des Matières pour Zennio BIN 44

  • Page 1 BIN 44 / 4X / 2X Interface universelle avec entrées binaires et/ou sorties pour le contrôle de leds et de relais électroniques ZIO-BIN44 ZIO-BIN4X ZIO-BIN2X Version du programme d'application: [1.3] Édition du manuel: [1.3]_a www.zennio.fr...
  • Page 2: Table Des Matières

    BIN 44 / 4X / 2X SOMMAIRE Sommaire ............................2 Actualisations du document ......................3 Introduction .......................... 4 BIN ..........................4 1.1.1 BIN 44 ........................4 1.1.2 BIN 4X ........................5 1.1.3 BIN 2X ........................5 Installation ........................5 Configuration......................... 7 Général ..........................
  • Page 3: Actualisations Du Document

    BIN 44 / 4X / 2X ACTUALISATIONS DU DOCUMENT Version Modifications Page(s) Actualisation du programme d'application:  Optimisation du module d'entrées binaires, [1.3]_a contrôle de relais électronique et heartbeat. Actualisation du programme d'application:  Optimisation du module d'entrées binaires, [1.1]_a contrôle de relais électronique et heartbeat.
  • Page 4: Introduction

    BIN 44 / 4X / 2X 1 INTRODUCTION 1.1 BIN La famille de produits BIN de Zennio est composé d'interfaces KNX de taille réduite conçues pour leur installation, par exemple, dans des boîtiers de mécanismes. Permettent la connexion d'un nombre variable d'entrées binaires (boutons poussoir, interrupteurs) et, en même temps, de sorties pour le contrôle de leds et relais...
  • Page 5: Bin 4X

    BIN 44 / 4X / 2X 1.1.2 BIN 4X 4 canaux d'entrée ou sortie, configurables librement comme:  Entrée binaire.  sortie d'éclairage de LEDs pour des indicateurs de courant faible.  Sortie pour le contrôle de relais électronique (actionneur de chauffage).
  • Page 6 BIN 44 / 4X / 2X 1- Base de connexion d'entrées et de sorties 2.- Bouton de Prog./Test 3.- Led de Prog./Test. 4 - Connecteur KNX Figure 1. Schéma des éléments. Voici une description des éléments principaux: Bouton de prog./Test : Un appui court sur ce bouton place le dispositif en mode de programmation, et la LED associée (2) s'allume en rouge.
  • Page 7: Configuration

    (ou quels canaux seront d'entrée et quels canaux de sortie, dans le cas du BIN 44, voir Les valeurs par défaut de chaque paramètre seront écrits en bleu dans le présent document, de la façon suivante:...
  • Page 8 BIN 44 / 4X / 2X Figure 3). Après être activé, se montreront des onglets additionnels dans le menu sur la gauche. Ces fonctions et leurs paramètres seront détaillés par la suite dans ce document. Figure 3. Configuration générale (BIN 4X).
  • Page 9: Entrées / Sorties

    Sortie d'illumination LED. Voir section 2.2.4. Contrôle de relais électronique (actionneur de chauffage). Voir section 2.2.5. 2.2.3 ENTRÉE BINAIRE Consulter le manuel spécifique “Entrées binaires”, disponible dans la section de produit du BIN sur la page web de Zennio: www.zennio.fr). http://www.zennio.com Support technique: http://support.zennio.com...
  • Page 10: Contrôle D'éclairage Led

    BIN 44 / 4X / 2X 2.2.4 CONTRÔLE D'ÉCLAIRAGE LED Le contrôle d'illumination led permet de commuter les leds entre deux états: éteinte ou "off" (ce qui ne signifie pas toujours "sans lumière") et allumée ou "on" (ce qui ne signifie pas toujours "avec lumière").
  • Page 11: Niveau On [0...8...255]: Établie Le Niveau D'illumination Pour L'état

    BIN 44 / 4X / 2X Mode normale [activé]:  Niveau On [0…255]: établie le niveau d'illumination pour l'état d'allumage.  Niveau Off [0…255]: établie le niveau d'illumination pour l'état d'extinction. Mode nuit: [activé/désactivé]: en cas de besoin, marquez cette case.
  • Page 12 BIN 44 / 4X / 2X Objet de scène [activé/désactivé]: lorsque cette case est cochée, il est possible de changer de mode avec une valeur de scène au moyen de l'objet "[LED] Scène". 2 nouveaux paramètres apparaîtront pour définir quelle valeur de scène (de la 1 à...
  • Page 13: Contrôle De Relais Électroniques (Actionneur De Chauffage)

    BIN 44 / 4X / 2X  Duré de l'allumage [0…5…255]: Durée d'allumage: établie le temps que la sortie de led restera dans l'état d'allumage lorsque s'active la temporisation. Si se laisse à zéro, la sortie ne s'éteindra pas après.
  • Page 14: Annexe I. Objets De Communication

    BIN 44 / 4X / 2X ANNEXE I. OBJETS DE COMMUNICATION " " Intervalle fonctionnel montre les valeurs qui, indépendamment de celles permises par la taille de l'objet, ont une utilité ou une signification particulière de par une définition ou une restriction du standard KNX ou du programme d'application.
  • Page 15 BIN 44 / 4X / 2X 0xF (Monter 1%) 0x0 (Arrêter) 0x1 (Réduire 100%) … 0x7 (Réduire 1%) [Ex] [Appui court] Augmenter/diminuer 4 bits C T - - - DPT_Control_Dimming Commutation augmenter/diminuer lumière 0x8 (Détenir) lumière 0x9 (Monter 100%) …...
  • Page 16 BIN 44 / 4X / 2X … 0x7 (Réduire 1%) 0x8 (Détenir) 0x9 (Monter 100%) … 0xF (Monter 1%) 0x0 (Arrêter) 0x1 (Réduire 100%) … 0x7 (Réduire 1%) Appui long -> Diminuer; relâcher - > Arrêter 4 bits C T - - - DPT_Control_Dimming [Ex] [Appui long] Diminuer lumière...
  • Page 17 BIN 44 / 4X / 2X [Ex] [Relâcher Appui long/relâche] Arrêter 1 bit C T - - - DPT_Trigger Relâcher -> Arrêter volet 5, 11, 17 volet 1 bit C - - W - DPT_Reset [Ex] [Compteur d'impulsions] Redémarrer 0=Sans action; 1=Réinitialiser [Ex] [Appui long] État du variateur de...
  • Page 18 BIN 44 / 4X / 2X , 69 , 93 1 bit C T R - - DPT_State [CCx] Protection anti-grippage. 0 = Inactif; 1 = Actif , 47 (**) (**) , 70 , 94 1 bit C - - W - DPT_Switch [CCx] Valeur de contrôle - 1 bit...
  • Page 19: Venez Poser Vos Questions Sur Les Dispositifs Zennio

    Venez poser vos questions sur les dispositifs Zennio : http://support.zennio.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +33 1 76 54 09 27 www.zennio.fr info@zennio.fr http://www.zennio.fr Support technique : http://support.zennio.com...
