Zennio KUPSupply 160mA Documentation Technique

Publicité

Liens rapides

Source d'alimentation universelle KNX de 160mA, avec sortie auxiliaire de 29 VDC.
ZPSU160
CARACTÉRISTIQUES
Source d'alimentation universelle KNX de 160 mA, avec sortie
auxiliaire de 29 VDC.
Tension d'alimentation de 110-240VAC 50/60 Hz.
Consommation maximale nominale de 160 mA sur la ligne du bus
KNX et 250 mA au total (KNX + Aux).
Génération de l'alimentation du système KNX (avec indicateur LED).
Protection contre court-circuits et surcharges.
Bouton de reset et LED d'état de surcharge.
Bobine KNX incluse.
Dimensions 67 x 90 x 36 mm (2 unités rail DIN).
Montage sur rail DIN selon IEC 60715 TH35), avec pince de fixation.
Conforme aux directives CE UKCA et RCM (marques sur le côté
droit du dispositif).
1. Bouton reset
5. Pince de fixation
BOUTON DE RÉINITIALISATION: appui long pour réaliser une réinitialisation complète de toute la ligne de bus et la sortie auxiliaire. Il est
recommandé de le maintenir appuyé au moins 5 secondes pour vérifier la réinitialisation complète des tous les dispositifs de la ligne.
LED DE RESET: indique qu'il s'est passé une réinitialisation du système KNX au moyen du bouton correspondant (clignotant rouge). Pendant l'appui,
la LED reset clignotera légèrement (en rouge).
LED D'ALIMENTATION: indique l'état d'alimentation du dispositif (couleur verte: fonctionnement correct; LED éteinte: faute d'alimentation principale;
clignotante verte: court-circuit sur la sortie du bus KNX et/ou sur la sortie d'alimentation auxiliaire).
LED DE SURCHARGE : indique les états de surcharge sur la ligne KNX ou la sortie d'alimentation auxiliaire (rouge fixe: existe surcharge sur la sortie
de la source; clignotant rouge: coupure pour surcharge/court-circuit de la sortie KNX et/ou sortie d'alimentation auxiliaire)*.
*Réduire le nombre d'appareils sur la ligne KNX et/ou sur la sortie d'alimentation auxiliaire jusqu'à ce que la consommation totale ne dépasse pas
celle indiquée pour chaque ligne.
SPÉCIFICATIONS GÉNÉRALES
CONCEPT
Type de dispositif
Tension
Alimentation externe
Consommation maximale
Tension (typique)
Sortie KNX
Courant nominal maximum (I
Type de connexion
Température de travail
Température de stockage
Humidité relative de fonctionnement
Humidité de stockage
Classe de protection / Catégorie de surtension
Type de fonctionnement
Type d'action du dispositif
Période de sollicitations électriques
Caractéristiques complémentaires
Degré de protection
Installation
Intervalles minimums
Temps de back-up en cas de perte d'alimentation
Courant maximum avant avertissement de surcharge
Indicateur de marche
Poids
Indice CTI de la PCB
Matériel de la carcasse
© Zennio Avance y Tecnología S.L.
2. LED reset
6. Connecteur KNX
DESCRIPTION
Dispositif de contrôle de fonctionnement électrique
110-240 VAC 50/60 Hz FP=0,5
150 mA @ 110 VAC / 80 mA @ 230 VAC
29 V DC TBTS (avec bobine KNX intégrée)
)
160 mA
BUS
Connecteur de bus typique TP1 pour câble rigide de 0,8 mm Ø
-5 .. +45 °C
-20 .. +55 °C
5 .. 95 %
5 .. 95 %
II / III (4200 V)
Fonctionnement continu
Type 1
Long
Classe B
IP20
Dispositif indépendant pour montage dans les tableaux électriques sur
rail DIN (IEC 60715)
Pas nécessaires
100 ms
300 mA
Voir section précédente
138 g
175 V
PC FR V0 libre d'halogènes
Édition 3
1
2
3
4
3. LED d'alimentation
7. LED de surcharge
Pour plus d'information
KUPSupply 160mA
DOCUMENTATION TECHNIQUE
8

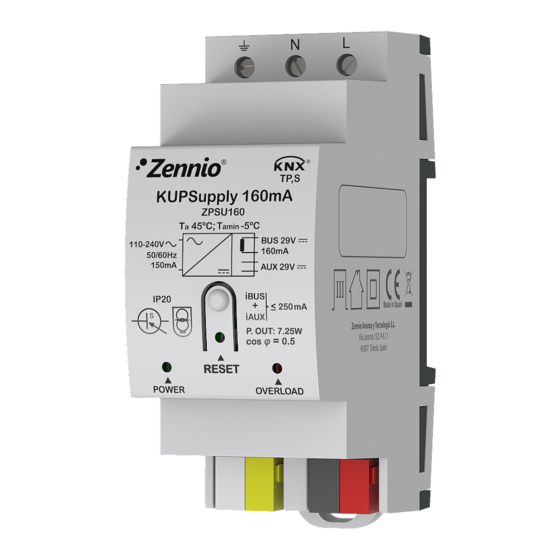

Figure 1: KUPSupply 160mA
4. Sortie d'alimentation auxiliaire
8. Alimentation principale
www.zennio.fr
7
6
5
Page 1/2
