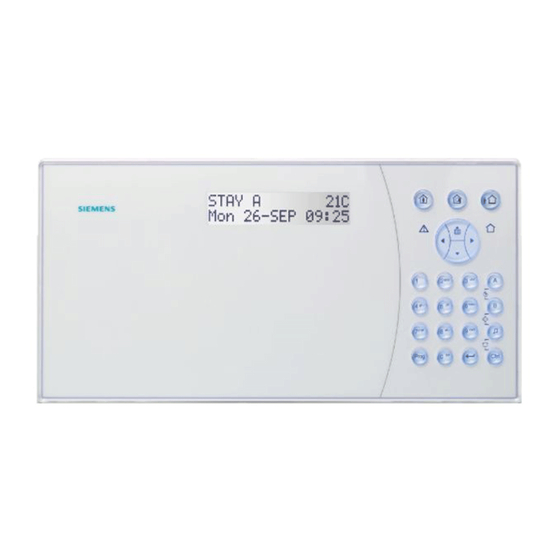

IC60
Security System
User Manual
Building Technologies
Fire Safety & Security Products

Publicité

loading

Manuels Connexes pour Siemens IC60

Sommaire des Matières pour Siemens IC60

  • Page 1 All manuals and user guides at all-guides.com IC60 Security System User Manual Building Technologies Fire Safety & Security Products...
  • Page 2 Data and design subject to change without notice. / Supply subject to availability. © 2007 Copyright by Siemens Switzerland Ltd We reserve all rights in this document and in the subject thereof. By acceptance of the document the recipient acknowledges these rights and undertakes not to publish the document nor the subject thereof in full or in part, nor to make them available to any third party without our prior express written authorization, nor to use it for any purpose other than for which it was delivered to him.
  • Page 3 All manuals and user guides at all-guides.com General.....................5 Country specific standards................5 Security Information ..................5 Notes on graphics ..................5 EC Directives ....................6 Operating the panel ................7 Operating panel layouts ................7 Description of the Operating panel keys and indicators ......7 Using the system ..................9 Enter Local Program Mode on the LCD Keypad ........9 Entering the Client Program Mode/User mode.........9 Entering the Installer Program Mode ............9...
  • Page 4 All manuals and user guides at all-guides.com Building Technologies Fire Safety & Security Products 08.2007...
  • Page 5 Warning panel. The manuals can be downloaded at: www.siemens.com/homesecurity This manual describes the functions corresponding to a general programmed setting of the control panel. Nevertheless, the functions could be configured by the installer in a different way and there- fore not be available.
  • Page 6 EN 301489-3 EN 300220-3 Radio Spectrum Matters The EC Declaration of Conformity is made available by: Siemens Building Technologies Fire & Security Products GmbH & Co. oHG D-76181 Karlsruhe Additionally the product complies with the following standards: Analog PSTN interface...
  • Page 7 All manuals and user guides at all-guides.com Operating the panel Operating the panel Operating panel layouts Vertical control unit or external keypad Horizontal control unit Keypad layouts Tab. 1 Description of the Operating panel keys and indicators Symbol Key/Indicator. Description Internal system activated Button: Arm in Stay mode <STAY>...
  • Page 8 All manuals and user guides at all-guides.com Operating the panel Symbol Key/Indicator. Description Menu navigation to the left <LEFT> arrow Menu navigation to the right <RIGHT> arrow Menu navigation down <DOWN> arrow Numeric keys 0 to 9 with characters A to Z ….
  • Page 9 All manuals and user guides at all-guides.com Using the system Using the system To operate/program the system you have to enter different program modes. For programming you can use either a PC with programming SW (Sylcom 60), or trough the Keypad in 2 different ways: Navigate trough the clear text Menu with the ‘arrow keys’...
  • Page 10 All manuals and user guides at all-guides.com Using the system Exiting any of the program mode To EXIT any program mode, press <PROG> for 2 seconds. Silencing an alarm (signal horn) 1. Enter your PIN code. 2. Press <ENTER> The <OK> indicator goes out, the system is now disarmed. This stops the alarm at any time and also turns off any audible sirens.
  • Page 11 All manuals and user guides at all-guides.com Using the system Arming the system while people stay at home Used keys: <STAY> Arming the System in Stay Mode This type of arming is used when people are present within the protected area. Consequently, interior movements will be ignored by the system.
  • Page 12 All manuals and user guides at all-guides.com Using the system Arm Partition A or B 1. Press and hold <A> or <B> during two seconds to ARM the desired partition. During the exit delay you can leave the premises. If you wish to stay or if you do not want anybody to enter the protected premises, you may cancel the Entry/Exit delay by pressing the <ENTER>...
  • Page 13 All manuals and user guides at all-guides.com Using the system 3.13 Emergency alerts The functions of these three special keys are best programmed by your installer to suit your individual situation. Most commonly they are used in a panic situation. The alarms keys are: PANIC FIRE...
  • Page 14 All manuals and user guides at all-guides.com Using the system 3.15 Messages and events 3.15.1 How to read system messages Any system failure that may occur is indicated by system messages. System mes- sages are automatically displayed and are listed in the tables below. Read the messages and call for service if necessary.
  • Page 15 All manuals and user guides at all-guides.com Using the system 3.15.3 How to display events in the memory The system memory stores the latest events. Used keys: <MEM> 1. Press <MEM> to display a list of events. 2. Use the arrow keys to scroll manually. Each entry shows the type of event, date and time.
  • Page 16 All manuals and user guides at all-guides.com System Settings System Settings How to set time and date The alarm system has an internal clock that may be used to automatically arm or disarm the alarm or turn outputs on or off. It is also used to identify when events have occurred in the memory via the LCD keypad.
  • Page 17 All manuals and user guides at all-guides.com System Settings Keypad button backlight adjustment Increasing the keypad button backlight By holding down the <CTRL> button and repeatedly pressing the <UP> arrow button the keypad LED backlight level can be increased to the maximum. Decreasing the keypad button backlight By holding down the <CTRL>...
  • Page 18 All manuals and user guides at all-guides.com System Settings 4.5.2 How to add or change the user code Enter the CLIENT mode: 1. Press: <PROG> 2. Enter: Master/User Pin Code (default 147258) 3. Press <ENTER> DISPLAY: Client: User Change the code: 1.
  • Page 19 All manuals and user guides at all-guides.com Remote control Remote control Using the remote control To use the system in a very easy way, you can operate all main functions from the remote control. The remote control is a radio device. The system can manage up to 16 remote controls, if all the 5 channels of each remote control are programmed.
  • Page 20 All manuals and user guides at all-guides.com Summary of the system main functions Summary of the system main functions The main functions of the system are listed in the table below. Function Keys Description Notes Full or Partition Arm <CODE> & ◄┘ Initiates full arm Full Arm <ARM>...
  • Page 21 All manuals and user guides at all-guides.com Keyword index Keyword index Alarm 10 Initiate Fire Alarm 13 Arm Partition 12 Initiate Medical Alarm 13 Arming before EXIT 10 Initiate Panic 13 Arming the System 10 INSTALLER mode 9 Arming the System in Stay Mode 11 Installer program mode 9 Battery Low 14 keypad layout 7...
  • Page 22 All manuals and user guides at all-guides.com...
  • Page 23 All manuals and user guides at all-guides.com IC60 Einbruchmeldesystem Benutzerhandbuch Building Technologies Fire Safety & Security Products...
  • Page 24 Liefermöglichkeiten und technische Änderungen vorbehalten. © 2007 Copyright by Siemens Switzerland Ltd Wir behalten uns alle Rechte an diesem Dokument und an dem in ihm dargestellten Gegenstand vor. Der Empfänger anerkennt diese Rechte und wird dieses Dokument nicht ohne unsere vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten zugänglich...
  • Page 25 All manuals and user guides at all-guides.com Allgemein ....................5 Länderspezifische Normen ...............5 Sicherheitsinformationen ................5 Hinweise zu Graphiken ................6 EU-Richtlinien ...................6 Bedienfeld....................7 Bedienfeld-Layouts ...................7 Funktion der Tasten und Anzeigen des Bedienfelds ........7 Arbeiten mit dem System...............9 Zugang zum Programmiermodus Lokal über das Bedienteil....9 Zugang zum Programmier Modus Benutzer..........9 Zugang zum Programmier Modus Errichter..........9 Verlassen eines Programmier Modus............9...
  • Page 26 All manuals and user guides at all-guides.com Building Technologies Fire Safety & Security Products 08.2007...
  • Page 27 Verschiedene Funktionen können durch den Errichter unterschiedlich programmiert werden und daher nicht zur Verfügung stehen. Länderspezifische Normen Die Produkte von Siemens werden gemäß den maßgeblichen internationalen und europäischen Sicherheitsnormen hergestellt und entwickelt. Sofern weitere, länderspezifische und/oder lokale Normen oder Vorschriften bezüglich der Projektierung, Installation und/oder des Betriebs der Produkte anwendbar sind, so müssen diese Normen und/oder Vorschriften ebenfalls beachtet werden, zusätzlich...
  • Page 28 EN 60950-1 EMV und Funkangelegenheiten EN 301489-3 EN 300220-3 Funkangelegenheiten Die EG-Konformitätserklärung wird zur Verfügung gestellt von: Siemens Building Technologies Fire & Security Products GmbH & Co. oHG D-76181 Karlsruhe Zusätzlich werden folgende Normen eingehalten: Analoge PSTN- Schnittstelle TBR21 Produktdesign gemäß...
  • Page 29 All manuals and user guides at all-guides.com Bedienfeld Bedienfeld Bedienfeld-Layouts Vertikales Bedienfeld oder externes Tastenfeld Horizontales Bedienfeld Tab. 1 Tastenfeld-Layouts Funktion der Tasten und Anzeigen des Bedienfelds Symbol Taste/Anzeige Beschreibung Internes System aktiviert Taste: System in Modus Anwesend scharf schalten <ANWESEND>...
  • Page 30 All manuals and user guides at all-guides.com Bedienfeld Taste/Anzeige Beschreibung Symbol Menü-Navigation nach links <LINKS> Pfeiltaste Menü-Navigation nach rechts <RECHTS> Pfeiltaste Menü-Navigation nach unten <AB> Pfeiltaste Zifferntasten 0 bis 9 mit Buchstaben A bis Z …. <0>…-<9> Zone A Taste 'A' Zone- <A>...
  • Page 31 All manuals and user guides at all-guides.com Arbeiten mit dem System Arbeiten mit dem System Um das System zu bedienen/programmieren muss man in die verschiedenen Anwender Modus wechseln. Das System kann mittels PC und der Programmierungs- SW (Sylcom 60), oder durch das Bedienteil in 2 verschiedenen Arten programmiert werden: mittels Navigation durch das Klartextmenü...
  • Page 32 All manuals and user guides at all-guides.com Arbeiten mit dem System Alarm stumm schalten (Signalhorn) 1. Geben Sie Ihren PIN-Code ein. 2. Drücken Sie <ENTER> Die Anzeige <OK> erlischt, die Anlage ist nun unscharf geschaltet. Der Alarm wird jederzeit angehalten und akustische Sirenen werden abgeschaltet. Ausgehende Signale werden unterbrochen.
  • Page 33 All manuals and user guides at all-guides.com Arbeiten mit dem System Scharfschalten des Systems wenn Personen anwesend Benutzte Tasten <ANWESEND> System in Modus Anwesend scharf schalten Diese Art der Scharfschaltung wird angewendet, wenn sich Personen im Schutzbereich aufhalten. Somit werden Bewegungen im Inneren vom System ignoriert.
  • Page 34 All manuals and user guides at all-guides.com Arbeiten mit dem System Partitionen scharf schalten Benutzte Tasten CODE <SCHARF> <ENTER> Der Schutzbereich kann in zwei separate Partitionen gruppiert werden (A oder B). Die Anlage kann zum Nutzen des Bedieners so eingeteilt werden, dass z.B. in einem Geschäftsbereich die Büroräume vom Lager getrennt sind, oder die unterschiedlichen Räume in einem Wohnbereich, z.B.
  • Page 35 All manuals and user guides at all-guides.com Arbeiten mit dem System 3.11 Verwenden eines Gongs Ein Gong (Tages-Zone) ist ein Melder, der teilweise scharf geschaltet werden kann, wenn Sie sich zu Hause aufhalten, aber in einem anderen Teil des Gebäudes arbeiten. Er kann so programmiert werden, dass ein Summer ertönt, der einen Besucher anzeigt.
  • Page 36 All manuals and user guides at all-guides.com Arbeiten mit dem System 3.14 Erzeugen einer Gefahr oder Bedrohung Wenn Sie gezwungen sind, die Anlage im Falle einer Bedrohung unscharf zu schalten, müssen Sie den Bedrohungscode eingeben, bevor Sie den Benutzer- Code eingeben, um das automatische Wählgerät zu aktivieren. Der Bedrohungscode erweitert Ihren üblichen Code um eine Stelle.
  • Page 37 All manuals and user guides at all-guides.com Arbeiten mit dem System 3.15.2 Lesen von Störungsmeldungen Eine Störung oder ein abnormales Ereignis wird durch eine Störungsmeldung und durch Aufleuchten der Störungsanzeige gemeldet. Benutzte Taste: <MEM> Meldungen lesen 1. Drücken Sie die Taste <MEM>, um Meldungen und andere Ereignisse im Speicher auszulesen.
  • Page 38 All manuals and user guides at all-guides.com System Einstellungen System Einstellungen Uhrzeit und Datum einstellen Das Alarmsystem verfügt über eine interne Uhr, die verwendet werden kann, um den Alarm automatisch scharf oder unscharf zu schalten oder Ausgänge ein- oder auszuschalten. Sie wird außerdem verwendet, um über das LCD-Tastenfeld zu erkennen, wann Ereignisse im Speicher stattgefunden haben.
  • Page 39 All manuals and user guides at all-guides.com System Einstellungen Hintergrundbeleuchtung des Tastenfelds ändern Hintergrundbeleuchtung des Tastenfelds erhellen Indem Sie die Taste <CTRL> gedrückt halten und die Pfeiltaste <AUF> wiederholt drücken, können Sie die Hintergrundbeleuchtung des Tastenfelds auf ein Maximum erhellen. Hintergrundbeleuchtung des Tastenfelds reduzieren Indem Sie die Taste <CTRL>...
  • Page 40 All manuals and user guides at all-guides.com System Einstellungen 4.5.2 Benutzer-Code hinzufügen oder ändern Gehen Sie in den BENUTZER-Modus: 1. Drücken Sie: <PROG> 2. Eingabe von: Master-/Benutzer-Pin-Code (Default: 147258) 3. Drücken Sie <ENTER> ANZEIGE: Klient: Benutzer Code ändern: 1. Drücken Sie <1> 2.
  • Page 41 All manuals and user guides at all-guides.com Fernbedienung Fernbedienung Verwenden der Fernbedienung Wenn Sie das System auf eine sehr einfache Weise verwenden wollen, können Sie alle Funktionen mit der Fernbedienung ausführen. Die Fernbedienung ist ein Funkgerät. Das System kann bis zu 16 Fernbedienungen verwalten, sofern alle 5 Kanäle jeder Fernbedienung programmiert sind.
  • Page 42 All manuals and user guides at all-guides.com Zusammenfassung der Hauptfunktionen Zusammenfassung der Hauptfunktionen Die Hauptfunktionen des Systems sind in der nachfolgenden Tabelle aufgelistet. Funktion Tasten Beschreibung Hinweise Scharf - komplett oder <CODE> & ◄┘ Kompletter Alarm wird ausgelöst Partition Scharf Komplett <SCHARF>...
  • Page 43 All manuals and user guides at all-guides.com Index Index Alarm 10 LCD Beleuchtung 16 Alarm unterbrechen 10 Anwesend Scharfschalten 11 Anzeigen 8 Master Code ändern 17 Ausgewählte Zone abschalten 12 Medizin 15 Auslesevorgang anhalten 15 Medizinalarm auslösen 13 Austrittverzögerung 12 Melderfehler überwachen 14 Modem Quittung Fehler 14 Batterie schwach 14...
