Allumeur
1. Retirer le moteur et la grille
de ventilateur de l'appareil
(voir les étapes 1 à 5 de la
section Moteur, page 11).
2. Débrancher le fil noir du
bouton de l'allumage. Le fil
est accessible par le dessous
de la base de l'appareil (voir
la figure 11). Pousser le fil
vers le haut au travers du
passe-câble du corps de
l'appareil.
3. Retirer la vis de montage de
l'allumeur par le flasque
arrière, à l'aide d'une clé à
douille ou d'un tournevis
standard (voir la figure 12).
4. Retirer l'allumeur du
flasque arrière.
5. Installer le nouvel allumeur.
Le fixer sur le flasque
arrière à l'aide de la vis de
montage.
6. Acheminer le fil du nouvel
allumeur au travers du
passe-câble du corps de
l'appareil et le brancher sur
le bouton de l'allumeur.
7. Régler l'écart entre
l'électrode et la plaque de
cathode à 4,3 mm (0,17 po)
(voir la figure 13).
8. Vérifier que l'allumeur
produit des étincelles.
AVERTISSEMENT :
S'assurer que l'appareil
est débranché de
l'alimentation en propane,
car il pourrait s'allumer,
causant des brûlures
graves.
Appuyer sur le bouton de
l'allumeur et vérifier la
présence d'étincelles entre
l'électrode et la plaque de
cathode.
9. Remettre le moteur et la
grille de ventilateur en place
dans l'arrière du corps de
l'appareil (voir les étapes 12
à 16 de la section Moteur,
page 12).
103911
All manuals and user guides at all-guides.com
Fil de l'allumeur

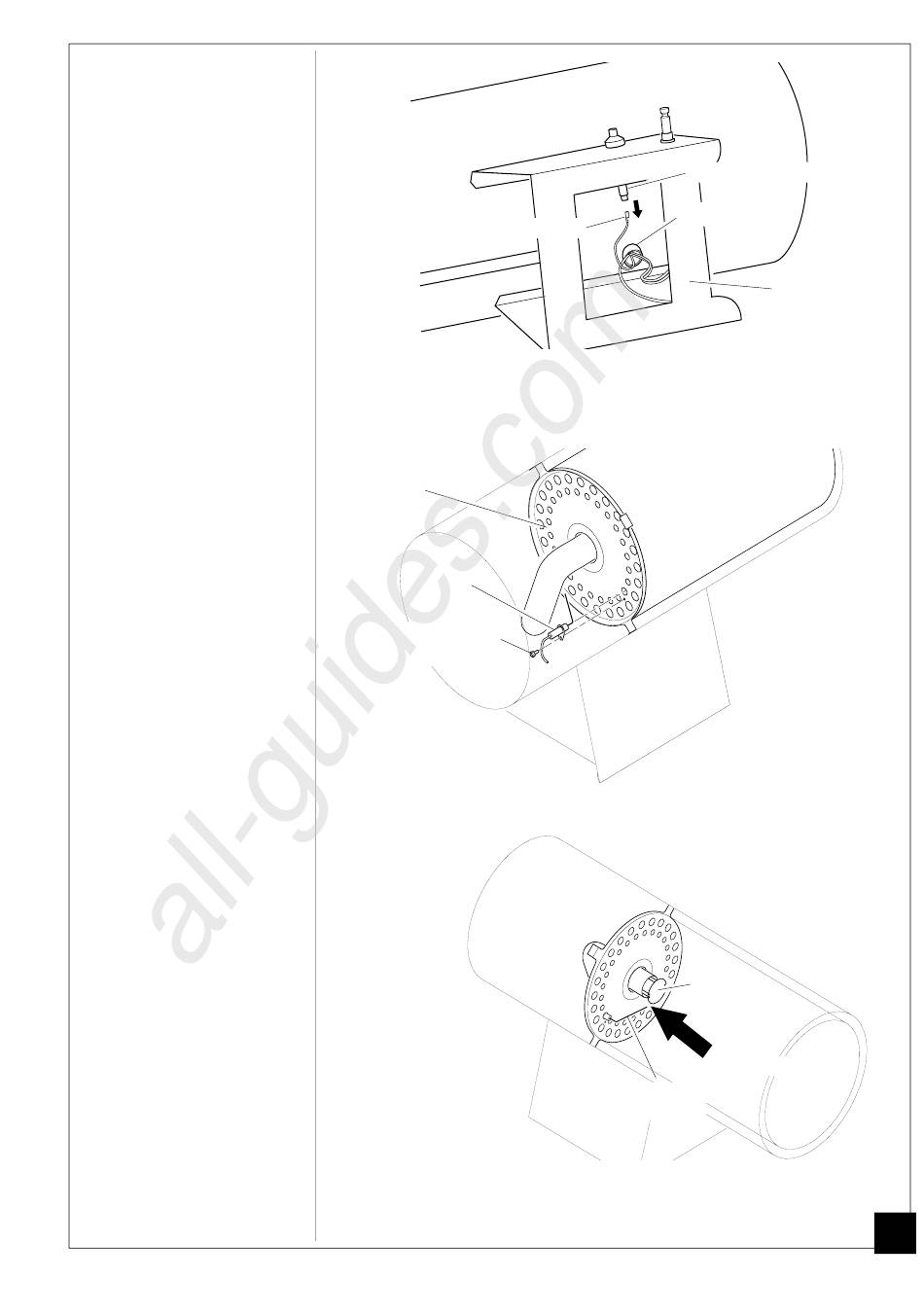

Figure 11- Débranchement du fil du bouton de l'allumeur
Flasque
arrière
Allumeur
Vis de montage
de l'allumeur
Figure 12 - Retrait de la vis de montage et de l'allumeur
Figure 13 - Écartement entre l'électrode de l'allumeur et la plaque de cathode
Bouton de l'allumeur
Passe-câble
Dessous de la
base de l'appareil
Plaque de
cathode
Écartement
Électrode de
l'allumeur
13
