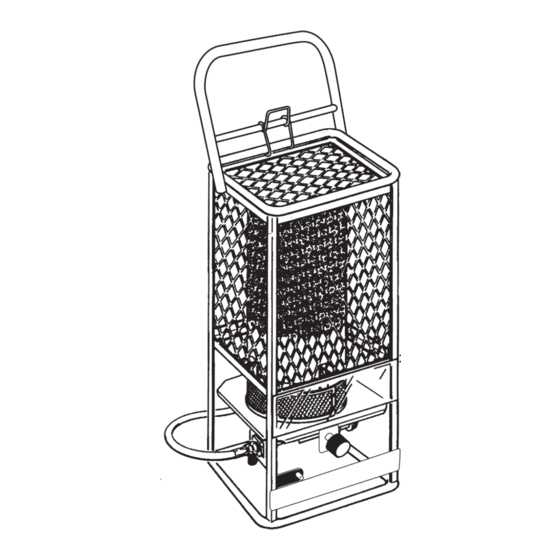

GAS-FIRED INFRARED CONSTRUCTION HEATER

OWNER'S MANUAL

MODELS 125-R AND 125-RN

IMPORTANT: Read and understand this manual before

assembling, starting or servicing heater. Improper use

of heater can cause serious injury. Keep this manual for

future reference.

GENERAL HAZARD WARNING:

Failure to comply with the precautions and instructions

provided with this heater, can result in death, serious

bodily injury and property loss or damage from hazards

of ﬁre, explosion, burn, asphyxiation, carbon monoxide

poisoning and/or electrical shock.

Only persons who can understand and follow the in-

structions should use or service this heater.

If you need assistance or heater information such as an in-

structions manual, labels, etc. contact the manufacturer.

Save this manual for future reference.

For more information, visit www.desatech.com

Sommaire des Matières pour Desa 125-R

Page 1 All manuals and user guides at all-guides.com GAS-FIRED INFRARED CONSTRUCTION HEATER OWNER’S MANUAL MODELS 125-R AND 125-RN IMPORTANT: Read and understand this manual before assembling, starting or servicing heater. Improper use of heater can cause serious injury. Keep this manual for future reference.
Page 2 WARNING: Not for home or 2. Use only the hose and factory preset regulator recreational vehicle use. provided with the heater. 3. Model 125-R: Use only propane gas set up for vapor withdrawal. Model 125-RN: Use WARNING: Do not exceed only natural gas.
Page 3 All manuals and user guides at all-guides.com SAFETY INFORMATION PRODUCT Continued IDENTIFICATION 8. Keep appliance area clear and free from com- bustible materials, gasoline, paint thinner and other flammable vapors and liquids. Dust is combustible. Do not use heater in areas with high dust content.
Page 4 B149.1 and B149.2 installation codes. This heater (including hose and regulator assembly if applicable) must be inspected before each use and at least annually by a qualiﬁed service person. If the hose for model 125-R shows evidence of www.desatech.com 114248-01C...
Page 5 All manuals and user guides at all-guides.com INSTALLATION The connection of model 125-R to a propane/LP cylinder must be made in a well ventilated area Continued using the regulator and hose assembly supplied excessive abrasion or wear or if the hose is cut, it with the appliance.
Page 6 All manuals and user guides at all-guides.com OPERATING 6. Turn control knob counterclockwise to the PILOT position. INSTRUCTIONS 7a. Press and turn control knob counterclockwise to PILOT position and hold for 1 to 2 minutes. This WARNING: If you do not fol- may take longer to purge air from supply hose low these instructions exactly, depending on length of the hose being used.
Page 7 PILOT designation stamped on top of SPECIFICATIONS valve body just below control knob. Propane/LP Model 125-R 2. Adjust pilot key to provide properly sized • Rating: 125,000 Btu/Hr (131,882 kj) ﬂame. Rotate the key clockwise to decrease •...
Page 8 All manuals and user guides at all-guides.com TROUBLESHOOTING WARNING: Never attempt to service heater while it is connected to gas supply, operating or hot. Severe burns can occur. SYMPTOM POSSIBLE CAUSE REMEDY Burner fails to light 1. Gas supply valve closed 1.
Page 9 In most cases, we will ask you to return the part to the factory. PARTS NOT UNDER WARRANTY Contact authorized dealers of this product. If they canʼt supply original replacement part(s), call DESA Heating Productsʼ at 1-866-672-6040 or DESA Industries at 1-905-826-8010.. When calling DESA, have ready: •...
Page 10 All manuals and user guides at all-guides.com ILLUSTRATED PARTS BREAKDOWN MODELS 125-R AND 125-RN www.desatech.com 114248-01C...
Page 11 All manuals and user guides at all-guides.com PARTS LIST This list contains replaceable parts used in your heater. When ordering parts, follow the instructions listed under Replacement Parts on page 9 of this manual. NO. PART NO. DESCRIPTION QTY. 104119-01 Manual Control Valve •...
Page 12 LIMITED WARRANTIES FOR NEW AND FACTORY RECONDITIONED PRODUCTS DESA Heating Products warrants this heater and any parts thereof, to be free of defects in materials New Products: and workmanship for one (1) year from the date of ﬁrst purchase, when operated and maintained in accordance with the manufacturer's instructions.
Page 13 All manuals and user guides at all-guides.com CALENTADOR INFRARROJO A GAS PARA CONSTRUCCIÓN MANUAL DEL PROPIETARIO MODELOS 125-R Y 125-RN IMPORTANTE: lea y comprenda este manual antes de ensamblar, encender o dar servicio al calentador. El uso inadecuado del calentador puede causar lesiones gra- ves.
Page 14 1/2 psi (14" c.a.). 3. Modelo 125-R: utilice solamente montaje de gas propano para extracción de vapor. Modelo El calentador está diseñado para usarse como calen- 125-RN: use solamente gas natural.
Page 15 All manuals and user guides at all-guides.com INFORMACIÓN DE IDENTIFICACIÓN DEL SEGURIDAD PRODUCTO Continuación 6. No use el calentador en viviendas ocupadas, en estancias ni en dormitorios. 7. No use el calentador en un sótano ni debajo del Parte nivel del suelo. superior 8.
Page 16 SUMINISTRO DE GAS VENTILACIÓN SOLAMENTE PARA EL MODELO ADVERTENCIA: cuando el 125-R DE PROPANO O GAS LP calentador esté funcionando, dis- El gas propano y el o los tanques de propano los ponga una abertura de 0.28 m debe proveer el usuario.
Page 17 All manuals and user guides at all-guides.com INSTALACIÓN La conexión del modelo 125-R a un cilindro de propano o gas LP debe realizarse en un sitio bien ventilado, uti- Continuación lizando el conjunto de manguera y regulador incluido uso y por lo menos una vez al año. Cuando la manguera con el aparato.
Page 18 All manuals and user guides at all-guides.com INSTRUCCIONES DE 6. Gire la perilla de control en sentido contrario al de las manecillas del reloj hasta la posición FUNCIONAMIENTO PILOT (piloto). 7a. Oprima y gire la perilla de control en dirección ADVERTENCIA: no seguir estas contraria a la de las manecillas del reloj hasta la instrucciones al pie de la letra puede...
Page 19 AJUSTE DEL QUEMADOR DEL PILOTO ESPECIFICACIONES 1. Quite el tapón para el ajuste del piloto. El tapón Modelo 125-R para propano o gas LP para el ajuste del piloto es un tornillo con cabeza • Clasiﬁcación: 125,000 BTU/h (131,882 kj) ranurada, ubicado en frente de la indicación de...
Page 20 All manuals and user guides at all-guides.com SOLUCIÓN DE PROBLEMAS ADVERTENCIA: nunca intente dar servicio a un calentador mien- tras esté conectado al suministro de propano, esté funcionando o esté caliente. Pueden producirse quemaduras graves. SÍNTOMA CAUSA POSIBLE REMEDIO El quemador no se enciende 1.
Page 21 PIEZAS CON GARANTÍA Póngase en contacto con los distribuidores autori- zados de este producto. Si no le pueden proveer las piezas de repuesto originales, llame a DESA Hea- ting Products al 1-866-672-6040 o bien a DESA Industries al 1-905-826-8010. Cuando llame a DESA tenga listo: •...
Page 22 All manuals and user guides at all-guides.com CLASIFICACIÓN ILUSTRADA DE PIEZAS MODELOS 125-R Y 125-RN www.desatech.com 114248-01C...
Page 23 All manuals and user guides at all-guides.com LISTA DE PIEZAS Esta lista contiene piezas reemplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 9 de este manual. N°...
Page 24 Si su calentador requiere servicio, regréselo al centro de servicio autorizado más cercano. Se debe presentar la prueba de compra junto con el calentador. El calentador será inspeccionado. Un defecto puede ser ocasionado por materiales o mano de obra defectuosos. Si es así, DESA reparará o reemplazará el calentador sin ningún cargo. SERVICIO DE REPARACIÓN Devuelva su calentador al centro de servicio autorizado más cercano.
Page 25 All manuals and user guides at all-guides.com MANUEL D'UTILISATION DE L'APPAREIL DE CHAUFFAGE À INFRAROUGE DE CHANTIER À GAZ MODÈLES 125-R ET 125-RN IMPORTANT : lisez et comprenez ce manuel avant d'assembler, d'allumer ou de réparer l'appareil de chauffage. Une mauvaise utilisation de l'appareil de chauffage peut causer des blessures graves.
Page 26 à la vanne de qui ont été fournis avec l'appareil de chauffage. contrôle de gaz. 3. Modèle 125-R : Utilisez uniquement le gaz propane avec retrait de vapeur. Modèle 125-RN : Utilisez Cet appareil de chauffage est conçu comme appareil de uniquement du gaz naturel.
Page 27 All manuals and user guides at all-guides.com INFORMATION RELATIVE 27. Utilisez seulement des pièces de rechange d'origine. Cet appareil de chauffage utilise des À LA SÉCURITÉ Suite pièces conçues spécifiquement pour lui. N'uti- sur l'extérieur d'au moins 0,28 m (3 pi ) pour lisez pas de substituts ou de pièces génériques.
Page 28 All manuals and user guides at all-guides.com APPROVISIONNEMENT VENTILATION EN GAZ AVERTISSEMENT : Aménagez MODÈLE 125-R À PROPANE/GAZ DE une ouverture sur l'extérieur d'au PÉTROLE LIQUÉFIÉ UNIQUEMENT moins 0,28 m (3 pi ) pour chaque Le gaz propane et les réservoirs de propane doivent 100 000 BTU/h de puissance lorsque être fournis par l'utilisateur.
Page 29 Il a été réglé en usine pour fournir un qualiﬁé. Si le tuyau pour le modèle 125-R montre des fonctionnement sûr et efﬁcace de l'appareil. Utilisez signes d'usure par abrasion ou s'il est fendu, il est néces-...
Page 30 All manuals and user guides at all-guides.com NOTICE D'UTILISATION moins cinq minutes) pour permettre au gaz qui a pu s'accumuler dans le compartiment du brûleur de s'échapper. AVERTISSEMENT : Si vous 5. Allumez l'approvisionnement en gaz principal. ne suivez pas ces instructions 6.
Page 31 1. Retirez le cache de réglage de la veilleuse. Le SPÉCIFICATIONS cache de réglage de la veilleuse est une vis à Modèle à Propane/GPL 125-R fente située en face de la marque désignant la veilleuse et collée sur la vanne, juste sous le •...
Page 32 All manuals and user guides at all-guides.com DÉPANNAGE AVERTISSEMENT : ne tentez jamais de réparer l'appareil de chauffage pendant qu'il est branché à l'approvisionnement en gaz, qu'il fonctionne ou qu'il est chaud. Des brûlures graves peuvent en résulter. PROBLÈME CAUSE POSSIBLE SOLUTION Le brûleur ne s'allume pas 1.
Page 33 DESA Heating Products au 1-866-672-6040 ou DESA Industries au 1-905-826-8010. Lorsque vous appelez DESA, soyez prêt à fournir : • Votre nom et adresse • le modèle et le numéro de série de votre appareil de chauffage •...
Page 34 All manuals and user guides at all-guides.com VUE DÉTAILLÉE DES PIÈCES MODÈLES 125-R ET 125-RN www.desatech.com 114248-01C...
Page 35 All manuals and user guides at all-guides.com LISTE DES PIÈCES Cette liste contient les pièces de rechange utilisées dans votre appareil de chauffage. Quand vous commandez des pièces, reportez-vous aux instructions de la section Pièces de rechange, à la page 9 de ce manuel.
Page 36 GARANTIES LIMITÉES POUR LES PRODUITS NEUFS ET LES PRODUITS REMIS EN ÉTAT Produits neufs : DESA Heating Products garantit que cet appareil de chauffage et ses pièces sont exempts de défauts de matériaux et de fabrication et cela pour une durée d'un an à...
