www.somfy.com

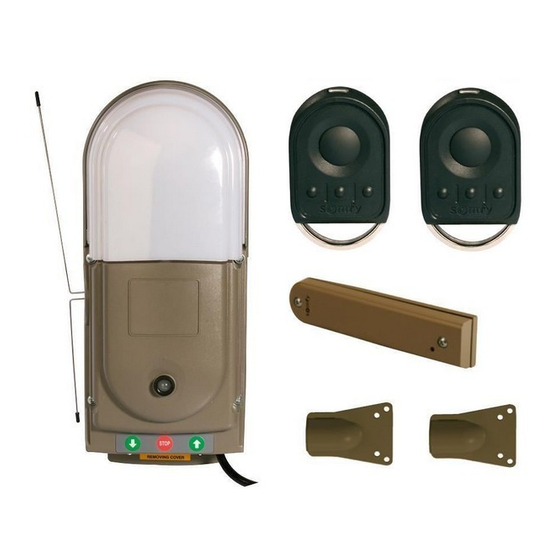

FREEROLL RTS
Manuel d'installation
Récepteur de commande et de sécurité pour portes de
garage enroulables
Ref. 5053274A
01/2008
1

Publicité

Table des Matières
loading

Manuels Connexes pour SOMFY FREEROLL RTS

Sommaire des Matières pour SOMFY FREEROLL RTS

  • Page 1 FREEROLL RTS Manuel d’installation Récepteur de commande et de sécurité pour portes de garage enroulables Ref. 5053274A 01/2008...

  • Page 3: Table Des Matières

    2. Fixer les Aimants HAUT et BAS sur la coulisse de la porte ............6 3. Positionner la porte .......................... 6 4. Fixer le récepteur FREEROLL RTS au mur et le câbler..............7 5. Connecter et fixer l’Emetteur Barre Palpeuse ................. 7 6.

  • Page 4: Généralités

    Les instructions, citées dans les notices d’installation et d’utilisation de ce produit, ont pour objectif de satisfaire les exigences de sécurité des biens, des personnes et des dites normes. Dans le cas de non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui peuvent être engendrés.

  • Page 5: Domaine D'application

    2. Domaine d’application Portes de garage enroulables pour usage résidentiel. POINTS À VÉRIFIER AVANT INSTALLATION 1. Contrôles préliminaires Ne projetez pas d’eau sur le dispositif. Ne pas installer le FREEROLL dans un endroit où le risque de projection d’eau est présent. Le bas de la porte doit être équipé...

  • Page 6: Guide D'installation Rapide

    GUIDE D’INSTALLATION RAPIDE Attention! De l’étape 1 à l’étape 3, vous devez impérativement utiliser un câble de réglage pour contrôler la porte de garage enroulable. Le récepteur FREEROLL n’est pas raccordé au secteur. 1. Régler les fins de course du moteur Régler les fins de course HAUT et BAS du moteur RDO CSI grâce au câble de réglage (non fourni).

  • Page 7: Fixer Le Récepteur Freeroll Rts Au Mur Et Le Câbler

    . Ré-ouvrir totalement en appuyant sur le bouton . Appuyer sur le bouton du couvercle pour fermer totalement la porte et tester le bon fonctionnement de la barre palpeuse en simulant un obstacle. À CE NIVEAU DE L’INSTALLATION, LE RECEPTEUR FREEROLL RTS EST PRÊT À FONCTIONNER.

  • Page 8: Guide D'installation Complète

    GUIDE D’INSTALLATION COMPLÈTE Attention ! De l’étape 1 à l’étape 3, vous devez impérativement utiliser un câble de réglage pour contrôler la porte de garage enroulable. Le récepteur FREEROLL n’est pas raccordé au secteur. Connexions standards pour montage du moteur à droite et caisson à l’intérieur.

  • Page 9: Fixer Les Aimants Haut Et Bas Sur La Coulisse De La Porte

    2. Fixer les Aimants HAUT et BAS sur la coulisse de la porte. Attention ! Positionner les aimants, l’Emetteur Barre Palpeuse et le récepteur FREEROLL du même côté de la porte. Plaque de Plaque de fixation de fixation de Placer la plaque de fixation de l’Emetteur Barre Palpeuse l’Emetteur l’Emetteur contre la dernière lame du bas de la porte.

  • Page 10: Positionner La Porte

    Barre Palpeuse Barre Palpeuse Aimant Aimant 4. Fixer le récepteur FREEROLL RTS au mur et le câbler a. Montage mural du récepteur Sortir précautionneusement le récepteur de l’emballage. Retirer le capot supérieur de l’éclairage intégré en pressant à sa base de chaque côté...
  • Page 11 Prendre les deux antennes dans l’emballage et les visser au récepteur (cf. ci-contre pour repérer les antennes et le connecteur en haut à gauche de la carte électronique). S’assurer que les deux antennes ne se touchent pas, ne se croisent pas et qu’elles pointent dans des directions opposées (une vers le haut, une vers le bas, toutes les deux parallèles au côté...
  • Page 12 Connecter avec précaution la nappe des boutons de commande extérieurs sur le bornier sur la carte électronique et réintégrer la LED dans le couvercle en respectant les photos ci-contre. Attention! Si la nappe des boutons extérieurs est connectée dans le mauvais sens, cela provoquera un dysfonctionnement des boutons extérieurs.

  • Page 13: Apprentissage De La Barre Palpeuse

    Sinon, arrêtez la porte (bouton STOP) et se référer au guide de diagnostic page 18. À CE NIVEAU DE L’INSTALLATION, LE RÉCEPTEUR FREEROLL RTS EST PRÊT À FONCTIONNER. PROGRAMMATION Attention! Les télécommandes livrées dans le kit sont pré-appairées en usine sur le bouton de gauche (canal 1).

  • Page 14: Essai De Fonctionnement

    ESSAI DE FONCTIONNEMENT 1. Utilisation des télécommandes LED extérieure verte clignotante « BIP » LED extérieure orange fixe LED extérieure rouge clignotant LED extérieure orange fixe LED extérieure verte clignotante « BIP » 2. Fonctionnement de la détection d’obstacle La détection d’un surpoids pendant l’ouverture arrête la porte (fonction anti-lift). Attention! Le couple du moteur doit être adapté...

  • Page 15: Raccordements Des Peripheriques

    RACCORDEMENTS DES PERIPHERIQUES 1. Description des différents périphériques Rep. Description Référence Feu Orange 230 V avec clignoteur intégré 9011084 Cellules reflex 9013647 1841028 Interrupteur à clé 1841036 Buzzer Alarme 9014397 2. Raccordement électrique des différents périphériques Attention! Coupez l’alimentation électrique du récepteur avant toute intervention sur les périphériques.
  • Page 16 2 types de raccordement sont possibles : Standard (sans auto-test) Avec auto-test Mettre le switch 1 du bloc DIP 1 du récepteur sur la position ON (Cellules reflex actives ; cf. PARAMETRAGES page 17). Nécessite de vérifier le bon fonctionnement Un test automatique est réalisé...

  • Page 17: Parametrages

    PARAMETRAGES Attention! Pour prendre en compte et valider les nouveaux RESET paramètres du switch 1 de DIP1 et des quatre switches de DIP 2, appuyez sur le bouton RESET de la carte électronique. Paramètres Dip switch Mode de fonctionnement standard DIP 1 Cellules reflex actives (toujours Switch 1 ON...

  • Page 18: Diagnostic

    DIAGNOSTIC 1. Indications de fonctionnement du système Les indications de fonctionnement de la porte sont données par la LED extérieure du récepteur. Elle varie sur trois couleurs : ROUGE, VERT et ORANGE. Les indications de fonctionnement sont détaillées ci-dessous. Positions de la porte LED extérieure Status VERT FIXE...

  • Page 19: Appairer L'émetteur Barre Palpeuse

    Etats du système Indications LED extérieure et causes Solution CLIGNOTEMENT UNIQUE ROUGE, VERT ET ORANGE RAPIDE Appairer l’Émetteur au récepteur en suivant la procédure décrite page 19. Indique qu’un signal est reçu d’un Emetteur qui n’est pas appairé avec le récepteur. ORANGE LONG suivi de 2 ROUGE COURTS Vérifier le câblage des cellules.
  • Page 20 Pour vérifier que l‘Émetteur Barre Palpeuse a été supprimé, essayer de le supprimer à nouveau, la LED extérieure sera VERT CLIGNOTANT à la première étape. b. Appairer un Émetteur Barre Palpeuse. 1. Vérifier que les Aimants sont correctement fixés sur la coulisse. 2.

  • Page 21: Caracteristiques Techniques

    CARACTERISTIQUES TECHNIQUES Récepteur FREEROLL RTS Alimentation 220-240 Vac / 50 Hz Fusible T6.3AH 250V Puissance du moteur 230 Vac 5A Indice de protection IP20 Température ambiante de fonctionnement -20°C à +70 °C Fréquence Radio RTS 433,42 MHz Entrée sécurité oui - 1 pour cellules reflex...
  • Page 22 Phase Neutre Eclairage intégré Terre 230Vac Alimentation secteur 230Vac Fermé Ouvert Stop Feu orange MOTEUR Connexion standard pour un montage tête du moteur à droite. Si tête du moteur à gauche, Noir Rouge inverser marron et noir. Les bornes 10 et 11 ne doivent jamais être reliées ensemble.
