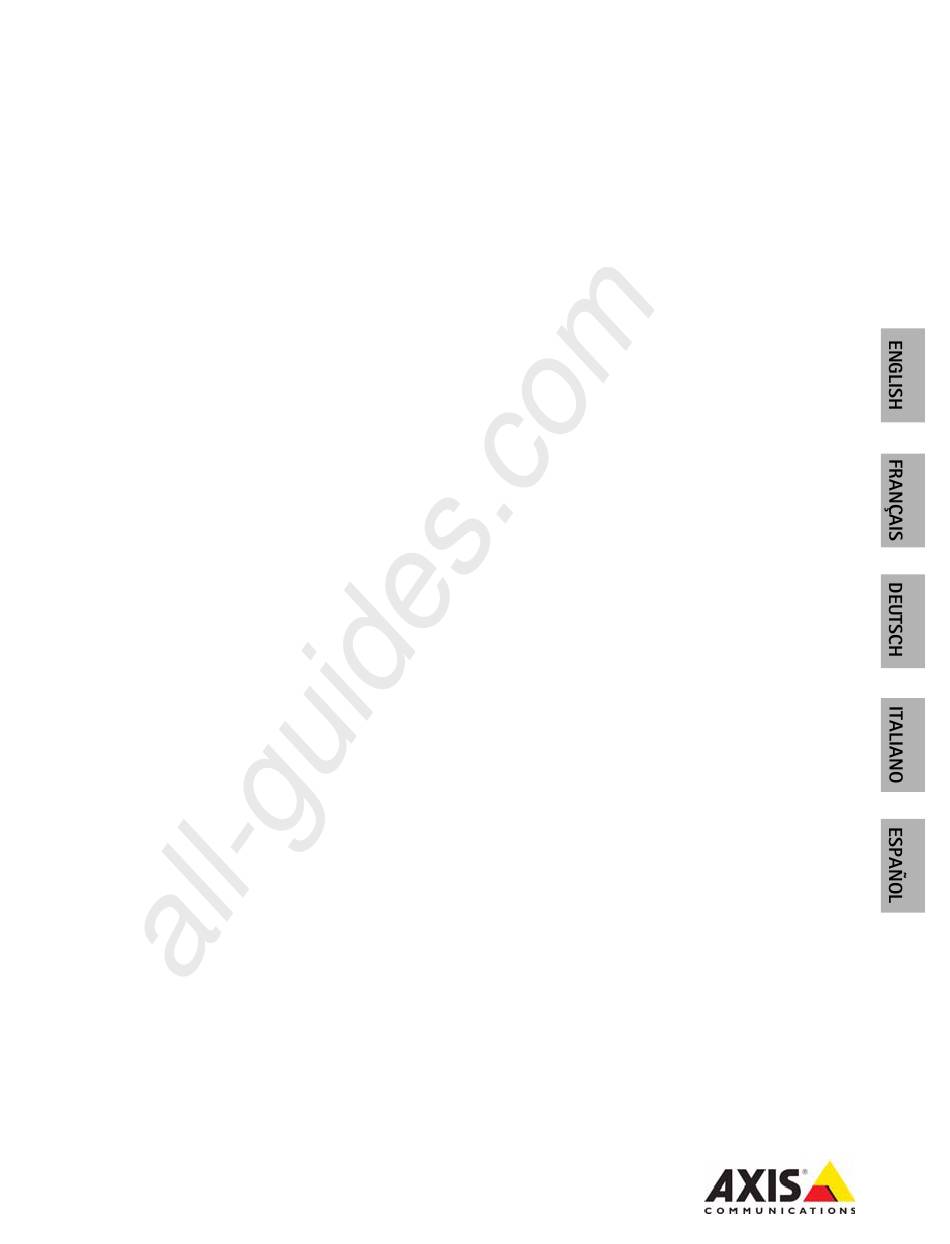

Page 1 All manuals and user guides at all-guides.com INSTALLATION GUIDE AXIS Q6034 PTZ Dome Network Camera...
Page 2 • find answers to resolved problems in the FAQ database. Australia - This electronic device meets the Search by product, category, or phrases requirements of the Radio communications • report problems to Axis support by logging in to your (Electromagnetic Compatibility) Standard AS/NZS private support area CISPR22:2002.
Page 3 Safety Notice - Battery replacement This Axis product uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up.
Page 4 All manuals and user guides at all-guides.com Page 4 AXIS Q6034 Installation Guide Cleaning of Dome Cover Be careful not to scratch or damage the dome cover. Do not clean a dome cover that looks clean to the eye and never polish the surface. Excessive cleaning can damage the surface.
Page 5 Page 5 AXIS Q6034 Installation Guide This installation guide provides instructions for installing an AXIS Q6034 PTZ Dome Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com Installation Steps 1.
Page 6 All manuals and user guides at all-guides.com Page 6 AXIS Q6034 Installation Guide Hardware Overview Camera unit SDHC card slot Status indicator LED Power button Control button Dome cover Dome bracket Dome ring Dome bracket Dome ring screw (4) Dome cover...
Page 7 All manuals and user guides at all-guides.com AXIS Q6034 Installation Guide Page 7 Hard ceiling mount Mounting plate Drop ceiling mount Mounting plate screw (3) Bracket arm (3) Bracket arm screw (3) and washer (3) Bracket ring Plastic dome cover...
Page 8 • The AXIS Q6034 is supplied with a clear transparent cover and a smoked transparent cover. Replace the clear/smoked dome cover (optional) If required, follow the instructions , below to replace the dome cover.
Page 9 6. Put the camera base lid back in its original position and fasten the screws. 7. Slide the unit holders on the network camera into the slots on the mounting plate and rotate the camera unit. Install the AXIS T8123 High PoE Midspan 1-port, 8. Install the High PoE Midspan 1-Port, see page 13.
Page 10 All manuals and user guides at all-guides.com Page 10 AXIS Q6034 Installation Guide Drop ceiling mount 1. Remove the ceiling tile in which the drop ceiling mount is to be fitted. 2. Use the supplied template to mark the position for the 225 mm (8.9 in.) hole in the ceiling tile.
Page 11 Ceiling tile 9. Slide the unit holders on the network camera into the slots on the mounting plate and rotate the camera unit. Install the AXIS T8123 High PoE Midspan 1-port, 10. Install the High PoE Midspan 1-Port, see page 13.
Page 12 Wall bracket (mounting example) 5. Connect the network cable and, if applicable, the multi-connector cable to the network camera. Install the AXIS T8123 High PoE Midspan 1-port, 6. Install AXIS T8123, see on page 13. 7. Put the camera base lid back in its original position.
Page 13 AXIS T8123. 1. Connect AXIS T8123 (Data in) to the network switch using a standard network cable. 2. Connect AXIS T8123 (Data and Power Out) to the network camera, using the network cable that has been connected to the camera.
Page 14 If your network does not have a DHCP server the network camera will use 192.168.0.90 as the default IP address. If you would like to assign a static IP address, the recommended method in Windows is either AXIS IP Utility or AXIS Camera Management. Depending on the number of cameras you wish to install, use the method that best suits your purpose.
Page 15 AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the network camera.
Page 16 Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the network camera appears in the window, right-click the link and select Live View Home Page.
Page 17 All manuals and user guides at all-guides.com AXIS Q6034 Installation Guide Page 17 Set the Password To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the network camera is accessed for the first time.
Page 18 The Live View page of the network camera is displayed, with links to the Setup tools, which allow you to customize the camera. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.
Page 19 Bojour bookmark in your browser (e.g. Safari) and click on the link to access the camera’s web pages. A free service from Axis that allows you to quickly and simply install AXIS Dynamic your camera. Requires an Internet connection with no HTTP proxy. See DNS Service www.axiscam.net for more information...
Page 20 All manuals and user guides at all-guides.com Page 20 AXIS Q6034 Installation Guide Set the IP address with ARP/Ping 1. Acquire an IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the product label on the camera.
Page 21 Unit Connectors Network connector – RJ-45 Ethernet connector. Supports High PoE (Power over Ethernet, class 4). Use AXIS T8123 High PoE Midspan 1-port (included). Shielded cables should be used to comply with EMC. Multi-connector – Terminal connector for connection of external equipment: •...
Page 22 Page 22 AXIS Q6034 Installation Guide Multi-connector cable (not included) When connecting external equipment to AXIS Q6034, a multi-connector cable is required in order to maintain the camera’s IP52 rating. The multi-connector cable can be purchased from your Axis reseller.
Page 23 Steady for 10 sec. after successful restart Note: For more information on the AXIS Q6034 status indicators, please see the User’s Manual available from the AXIS Network Video Product CD supplied with this product or from the website at www.axis.com...
Page 24 Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup Further Information The User’s Manual is available from the Axis Web site at www.axis.com or from the AXIS Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your network...
Page 25 Avis de sécurité – Remplacement des piles Ce produit Axis nécessite une pile au lithium CR2032 de 3,0 V pour l’alimentation de son horloge en temps réel interne. Dans des conditions normales d’utilisation, cette pile devrait durer au moins 5 ans. Si la pile est faible, cela a un impact sur le fonctionnement de l’horloge en temps réel qui se réinitialise alors à...
Page 26 All manuals and user guides at all-guides.com Page 26 AXIS Q6034 Guide d'installation Nettoyage du couvercle de dôme Veillez à ne pas rayer ou endommager le couvercle du dôme. Ne nettoyez pas un couvercle de dôme qui semble propre à l’œil nu et ne frottez jamais la surface. Un nettoyage excessif peut endommager la surface.
Page 27 Ce guide d’installation explique comment installer la Caméra réseau dôme PTZ AXIS Q6034 sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel de l’utilisateur du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com Procédure d’installation 1.
Page 28 All manuals and user guides at all-guides.com Page 28 AXIS Q6034 Guide d'installation Présentation du matériel Caméra Logement de carte SDHC Voyant d’état Bouton marche/arrêt Bouton de commande Bulle du dôme Vis du support Vis de l’anneau Support du dôme Anneau du dôme...
Page 29 All manuals and user guides at all-guides.com AXIS Q6034 Guide d'installation Page 29 Fixation au plafond Plaque de fixation Fixation au faux plafond Vis de fixation de la plaque (3) Bras de support (3) Vis du bras de support (3) et...
Page 30 Préparation de l’installation Lisez toutes les instructions avant de préparer l’installation de la caméra AXIS Q6034. En effet, de nombreuses étapes de cette préparation requièrent le retrait la bulle du dôme et il serait plus judicieux de les effectuer ensemble.
Page 31 (Configuration > Options système > Stockage > Carte SD), puis cliquez sur Unmount (Désinstaller). Pour plus d’informations, consultez le manuel de l’utilisateur, disponible sur le CD de la caméra réseau AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com Fixation au plafond 1.
Page 32 All manuals and user guides at all-guides.com Page 32 AXIS Q6034 Guide d'installation Fixation au faux plafond 1. Retirez la plaque de plafond sur laquelle le kit de montage doit être fixé. 2. Utilisez le modèle fourni pour marquer l’emplacement du trou de 225 mm (8,9 po) dans la plaque de plafond.
Page 33 Installation de l’injecteur High 10. Installez l’injecteur High PoE à 1 port, reportez-vous à la section PoE AXIS T8123 à 1 port, à la page 35. 11. Vérifiez que les voyants lumineux sur l’injecteur indiquent les conditions correctes. Pour plus d’informations, reportez-vous au tableau de la page 46.
Page 34 4. Accrochez la caméra au fil de sécurité du support. 5. Branchez le câble réseau et le câble multiconnexion, le cas échéant, à la caméra réseau. Installation de l’injecteur High PoE 6. Installez l’injecteur AXIS T8123, reportez-vous à la section AXIS T8123 à 1 port, à la page 35.
Page 35 Installation de l’injecteur High PoE AXIS T8123 à 1 port L’injecteur High PoE AXIS T8123 à 1 port permet à la caméra réseau Axis consommant une quantité importante d’énergie, de recevoir des données et de l’alimentation via le même câble Ethernet.
Page 36 à installer, utilisez la méthode qui vous convient le mieux. Ces deux applications gratuites sont disponibles sur le CD du produit de vidéo sur IP AXIS fourni avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com Méthode...
Page 37 AXIS IP Utility recherche et affiche automatiquement les périphériques Axis présents sur votre réseau. Cette application peut également être utilisée pour attribuer manuellement une adresse IP statique. Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra réseau. Détection automatique 1.
Page 38 1. Vérifiez que la caméra est connectée au réseau et sous tension. 2. Lancez AXIS Camera Management. Lorsque la caméra réseau apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris, puis sélectionnez Live View Home Page (Page d’accueil –...
Page 39 AXIS Q6034 Guide d'installation Page 39 Attribution d’adresses IP à plusieurs périphériques AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP dans une plage spécifiée. 1. Sélectionnez les périphériques à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur le bouton Assign IP...
Page 40 All manuals and user guides at all-guides.com Page 40 AXIS Q6034 Guide d'installation 3. Saisissez un mot de passe, puis saisissez-le de nouveau pour confirmation. Cliquez sur OK. Le mot de passe est maintenant configuré. Pour créer une connexion HTTPS, cliquez sur ce bouton.
Page 41 à vos besoins. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Pour ce faire, vous devrez être connecté à l’ordinateur avec des droits d’administrateur.
Page 42 Bonjour dans votre navigateur (par exemple Safari), puis cliquez sur le ultérieure) lien permettant d’accéder aux pages Web de la caméra. Tous Service Axis gratuit permettant d’installer rapidement et facilement AXIS Dynamic votre caméra. Nécessite une connexion Internet sans proxy HTTP. Pour DNS Service plus d’informations, visitez le site www.axiscam.net...
Page 43 All manuals and user guides at all-guides.com AXIS Q6034 Guide d'installation Page 43 Définition de l’adresse IP à l’aide d’ARP/Ping 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra.
Page 44 IP52. Le câble multiconnexion est disponible auprès de votre revendeur Axis. Pour plus d’informations, consultez le manuel de l’utilisateur, disponible sur le CD de la caméra réseau AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com Logement de carte SDHC : une carte mémoire SD standard ou haute capacité...
Page 45 Page 45 Câble multiconnexion (non fourni) Lors de la connexion d’un équipement externe à l’injecteur AXIS Q6034, un câble multiconnexion est requis afin de maintenir la classification IP52 de la caméra. Le câble multiconnexion est disponible auprès de votre revendeur Axis.
Page 46 Remarque : Pour plus d’informations sur les voyants d’état AXIS Q6034 , consultez le manuel de l’utilisateur, disponible sur le CD de la caméra réseau AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com Voyants d’état AXIS T8123...
Page 47 à l’adresse www.axis.com/techsup. Plus d’informations Le manuel de l’utilisateur est disponible sur le site Web d’Axis (www.axis.com) et sur le CD du produit de vidéo sur IP AXIS fourni avec le produit. Conseil : Consultez le site www.axis.com/techsup pour vérifier si des micrologiciels mis à...
Page 48 All manuals and user guides at all-guides.com...
Page 49 Lagern und transportieren Sie das Axis-Produkt in einer trockenen und belüfteten Umgebung. Sicherheitshinweis: Batteriewechsel Dieses Axis-Produkt ist mit einer 3,0 V CR2032 Lithium-Batterie ausgestattet, mit der die interne Echtzeituhr (RTC) versorgt wird. Unter normalen Bedingungen hält die Batterie mindestens 5 Jahre. Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr ausreichend gewährleistet, sodass die Uhr bei jedem Systemstart...
Page 50 All manuals and user guides at all-guides.com Seite 50 AXIS Q6034 Installationshandbuch Reinigen der Kuppelabdeckung Achten Sie darauf, die Kuppelabdeckung nicht zu zerkratzen oder zu beschädigen. Reinigen Sie die Kuppelabdeckung nicht, solange sie sauber aussieht, und polieren Sie niemals die Oberfläche.
Page 51 Seite 51 AXIS Q6034 Installationshandbuch In dieser Anleitung wird die Installation der AXIS Q6034 PTZ-Dome-Netzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“...
Page 52 All manuals and user guides at all-guides.com Seite 52 AXIS Q6034 Installationshandbuch Hardwareübersicht Kameraeinheit SDHC-Speicher- karteneinschub Statusanzeige (LED) Netztaste Steuertaste Kuppelabdeckung Kuppelhalterungs- Kuppelring- Kuppelring Schraube (4) Kuppelhalterung Kuppelabdeckung Schraube (4)
Page 53 All manuals and user guides at all-guides.com AXIS Q6034 Installationshandbuch Seite 53 Deckenmontage Montageplatte Hängedeckenmontage Schraube (3) für Montageplatte Halterungsarm (3) Schraube (3) und Unterlegscheibe (3) für Halterungsarm Halterungsring Kunststoff- Kuppelabdeckung Sicherheitsdraht Kamerabefestigung (3) Kameragrundplatte Schraube für die Kameragrundplatte (3) Haken für Sicherheitsdraht...
Page 54 Für die Montage der Netzwerk-Kamera können die Kabel durch oder entlang der Wand oder Decke verlegt werden. WICHTIG! - Um die AXIS Q6034 im Freien zu verwenden, muss sie in einem zugelassenen Außengehäuse installiert werden. Auf unserer Homepage unter „www.axis.com“ finden Sie weitere Informationen über Außengehäuse.
Page 55 Setup > System Options > Storage > SD Card (Setup > Systemoptionen > Speicher > SD- Speicherkarte) und klicken Sie auf Unmount (Deaktivieren). Weitere Informationen- hierzu finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis- Netzwerkvideoprodukte -befindet und auf der Website unter „www.axis.com“ erhältlich ist.
Page 56 AXIS Q6034 Installationshandbuch 7. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der Montageplatte und drehen Sie die Kameraeinheit. Installation des AXIS T8123 High 8. Installieren Sie den High PoE Midspan (1 Anschluss), siehe PoE Midspan (1 Anschluss), auf Seite 59.
Page 57 Deckenplatte 9. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der Montageplatte und drehen Sie die Kameraeinheit. Installation des AXIS T8123 High 10. Installieren Sie den High PoE Midspan (1 Anschluss), siehe PoE Midspan (1 Anschluss), auf Seite 59.
Page 58 4. Haken Sie die Kamera in den Sicherheitsdraht an der Halterung ein. 5. Verbinden Sie das Netzwerkkabel und bei Bedarf das Mehrfachanschlusskabel mit der Netzwerk-Kamera. Installation des AXIS T8123 High PoE Midspan (1 6. Installieren Sie den AXIS T8123, siehe Anschluss), auf Seite 59.
Page 59 1. Verbinden Sie den AXIS T8123 (Dateneingang) über ein Standard-Netzwerkkabel mit dem Netzwerk-Switch. 2. Verbinden Sie den AXIS T8123 (Daten- und Stromausgang) über das zuvor an die Kamera angeschlossene Netzwerkkabel mit der Netzwerk-Kamera. 3. Schließen Sie den AXIS T8123 über das mitgelieferte Netzkabel an eine Netzsteckdose (100 bis 240 V Wechselstrom) an.
Page 60 Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. Zum Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS IP Utility und AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die gewünschte Anzahl der zu installierenden Kameras geeignet ist.
Page 61 AXIS IP Utility erkennt automatisch die im Netzwerk vorhandenen Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. Automatische Erkennung 1.
Page 62 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht).
Page 63 AXIS Q6034 Installationshandbuch Seite 63 Zuweisen von IP-Adressen für mehrere Geräte AXIS Camera Management beschleunigt die Zuweisung von IP- Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und...
Page 64 All manuals and user guides at all-guides.com Seite 64 AXIS Q6034 Installationshandbuch 3. Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen. Klicken Sie auf OK. Damit ist das Kennwort konfiguriert. Klicken Sie zum Herstellen einer HTTPS-Verbindung zunächst auf...
Page 65 Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
Page 66 Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell und AXIS Dynamic einfach installieren können. Eine Internetverbindung ohne HTTP- DNS Service Proxyserver ist Voraussetzung. Weitere Informationen hierzu finden Sie auf „www.axiscam.net“.
Page 67 All manuals and user guides at all-guides.com AXIS Q6034 Installationshandbuch Seite 67 Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera.
Page 68 AXIS Q6034 Installationshandbuch Geräteanschlüsse Netzwerkanschluss – RJ-45-Ethernetanschluss. Unterstützt High PoE (Power over Ethernet, Klasse 4). Verwenden Sie den im Lieferumfang enthaltenen AXIS T8123 High PoE Midspan (1 Anschluss). Zur Einhaltung der Vorschriften über die elektromagnetische Verträglichkeit müssen abgeschirmte Kabel verwendet werden.
Page 69 AXIS Q6034 Installationshandbuch Seite 69 Mehrfachanschlusskabel (separat erhältlich) Wenn Sie externe Geräte an die AXIS Q6034 anschließen, benötigen Sie ein Mehrfachanschlusskabel, damit der IP52-Schutz erhalten bleibt. Das Mehrfachanschlusskabel können Sie von Ihrem Axis-Händler erwerben. Schließen Sie das Mehrfachanschlusskabel an den Mehrfachanschluss der Kamera an, siehe die Abbildung auf Seite 53 und die Anweisungen auf Seite 55 und Seite 56.
Page 70 Keine Netzwerkverbindung vorhanden Firmware-Aktualisierung fehlgeschlagen Grün Konstant für 10 Sek. nach erfolgreichem Neustart Hinweis: Weitere Informationen zu den AXIS Q6034 Statusanzeigen finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist.
Page 71 All manuals and user guides at all-guides.com AXIS Q6034 Installationshandbuch Seite 71 AXIS T8123 Statusanzeigen Farbe Bedeutung Port Leuchtet nicht Keine Kamera angeschlossen Blinkt Stromüberlast oder anderer Fehler bei der Eingangsspannung Grün Kamera verbunden, normales Verhalten Netzeingang Konstant grün Netzstrom verbunden...
Page 72 HTTP-Port (standardmäßig Port 80) für die Anzeige und Konfiguration • RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“.
Page 73 All manuals and user guides at all-guides.com AXIS Q6034 Installationshandbuch Seite 73 Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte. Tipp! Unter „www.axis.com/techsup“ finden Sie Firmware-Aktualisierungen für Ihre Netzwerk-...
Page 74 All manuals and user guides at all-guides.com...
Page 75 Avviso di sicurezza - Sostituzione della batteria Questo prodotto Axis utilizza una batteria al litio CR2032 da 3,0V come sorgente di alimentazione per l'orologio in tempo reale (RTC) interno. In condizioni normali, la batteria dura almeno 5 anni. Una scarsa potenza della batteria influisce sul funzionamento dell'RTC, causandone la reimpostazione a ogni accensione.
Page 76 All manuals and user guides at all-guides.com Pagina 76 Guida all'installazione AXIS Q6034 Pulizia del coperchio della cupola Fare attenzione a non graffiare o danneggiare la copertura a cupola. Non pulire il coperchio di una cupola che visivamente sembra pulito e non lucidarne mai la superficie. La pulizia eccessiva può...
Page 77 Pagina 77 AXIS Q6034 Guida all'installazione Questo documento fornisce le istruzioni necessarie per installare un AXIS Q6034 PTZ Dome Network Camera nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito web all'indirizzo www.axis.com.
Page 78 All manuals and user guides at all-guides.com Pagina 78 Guida all'installazione AXIS Q6034 Panoramica dell'hardware Telecamera Alloggiamento scheda SDHC LED di stato Pulsante di alimentazione Pulsante di comando Copertura a cupola Vite di montaggio Viti dell'anello Viti dell'anello Staffa della cupola (4)
Page 79 All manuals and user guides at all-guides.com Guida all'installazione AXIS Q6034 Pagina 79 Montaggio su controsoffitto Piastra di montaggio Montaggio su soffitto mobile Vite della piastra di montaggio (3) Braccio della staffa (3) Vite del braccio della staffa (3) e...
Page 80 Preparazione dell'installazione Leggere tutte le istruzioni prima di prepararsi ad installare l'unità AXIS Q6034, poiché numerose fasi di preparazione dell'installazione richiedono la rimozione del coperchio della cupola ed è opportuno che vengano completate insieme.
Page 81 (Archiviazione) > SD Card (Scheda SD) e fare clic su Unmount (Smonta). Per ulteriori -informazioni, leggere la Guida per l'utente, disponibile sul CD del prodotto video di rete AXIS -fornito insieme al prodotto, oppure sul sito web di Axis all'indirizzo www.axis.com.
Page 82 Guida all'installazione AXIS Q6034 7. Far scorrere i supporti della telecamera di rete nelle scanalature della piastra di montaggio e ruotare la telecamera. Installare il Midspan AXIS T8123 High PoE a 1 8. Installare il Midspan High PoE a 1 porta, vedere porta, a pagina 86.
Page 83 All manuals and user guides at all-guides.com Guida all'installazione AXIS Q6034 Pagina 83 Montaggio su soffitto mobile 1. Rimuovere il pannello del soffitto su cui deve essere eseguito il montaggio. 2. Utilizzare la maschera fornita per contrassegnare la posizione del foro da 225 mm (8,9 in) nel pannello del soffitto.
Page 84 9. Far scorrere i supporti della telecamera di rete nelle scanalature della piastra di montaggio e ruotare la telecamera. Installare il Midspan AXIS T8123 High PoE a 1 10. Installare il Midspan High PoE a 1 porta, vedere porta, a pagina 86.
Page 85 Staffa di montaggio a muro (esempio di montaggio) staffa. 5. Collegare alla telecamera di rete il cavo di rete e il cavo multiplo, se applicabile. Installare il Midspan AXIS T8123 High PoE a 1 porta, 6. Installare l'unità AXIS T8123, vedere pagina 86.
Page 86 Axis che consumano molta energia, utilizzando un unico cavo Ethernet. Seguire queste istruzioni per connettere l'unità AXIS T8123. 1. Collegare l'unità AXIS T8123 (ingresso dati) allo switch di rete utilizzando un cavo di rete standard. 2. Collegare l'unità AXIS T8123 (uscita dati e alimentazione) alla telecamera di rete, utilizzando il cavo di rete già...
Page 87 Se la rete non dispone di un server DHCP, per la telecamera di rete viene utilizzato l'indirizzo IP predefinito 192.168.0.90. Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.
Page 88 Guida all'installazione AXIS Q6034 AXIS IP Utility: telecamera singola/piccole installazioni AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è...
Page 89 1. Verificare che la telecamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo).
Page 90 Guida all'installazione AXIS Q6034 Assegnazione degli indirizzi IP a più telecamere AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico. 1. Selezionare le periferiche da configurare (è possibile selezionare più...
Page 91 All manuals and user guides at all-guides.com Guida all'installazione AXIS Q6034 Pagina 91 3. Immettere una password e reimmetterla per confermarla. Fare clic su OK. La password è stata ora configurata. Per creare una connessione HTTPS, iniziare facendo clic su questo...
Page 92 Viene visualizzata la pagina Live View (Immagini dal vivo) con i collegamenti agli strumenti di configurazione che consentono di personalizzare la telecamera. Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.
Page 93 Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento successive) per accedere alle pagine web della telecamera. Tutti i sistemi Servizio gratuito fornito da Axis che consente di installare la AXIS Dynamic operativi telecamera in modo facile e veloce. È necessaria una connessione a DNS Service Internet senza proxy http.
Page 94 All manuals and user guides at all-guides.com Pagina 94 Guida all'installazione AXIS Q6034 Assegnazione dell’indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull’etichetta della telecamera.
Page 95 Connettori Connettore di rete– Connettore Ethernet RJ-45. Supporto High PoE (Power over Ethernet, classe 4): Utilizzare il Midspan AXIS T8123 High PoE a 1 porta (incluso). Per la conformità EMC, utilizzare cavi schermati. Connettore multiplo – Connettore terminale per la connessione di dispositivi esterni: •...
Page 96 Pagina 96 Guida all'installazione AXIS Q6034 Cavo multiplo (non incluso) Quando si connettono dispositivi esterni all'unità AXIS Q6034, è necessario un cavo multiplo per mantenere la classificazione IP52 della telecamera. Il cavo multiplo può essere acquistato dal proprio rivenditore Axis.
Page 97 Per ulteriori informazioni sugli indicatori di stato dell'unità AXIS Q6034 leggere la Guida per l'utente, disponibile sul CD del prodotto video di rete AXIS fornito insieme al prodotto, oppure sul sito web di Axis all'indirizzo www.axis.com. Indicatori di stato AXIS T8123...
Page 98 Axis all’indirizzo www.axis.com/techsup Ulteriori informazioni La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD del prodotto video di rete AXIS fornito con il prodotto.
Page 99 Aviso de seguridad: sustitución de la batería Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. El funcionamiento del RTC puede verse afectado cuando la batería tiene poca carga.
Page 100 All manuals and user guides at all-guides.com Página 100 AXIS Q6034 Guía de instalación Limpieza de la cubierta del domo Tenga cuidado de no arañar ni dañar la cubierta del domo. No limpie una cubierta del domo que parezca limpia y no pula nunca la superficie. El exceso de limpieza puede dañar la superficie.
Page 101 Esta guía de instalación incluye las instrucciones necesarias para instalar una Cámara de red domo AXIS Q6034 PTZ en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página web www.axis.com.
Page 102 All manuals and user guides at all-guides.com Página 102 AXIS Q6034 Guía de instalación Presentación del hardware Unidad de cámara Ranura para tarjeta SDHC LED indicador de estado Botón de encendido Botón de control Cubierta del domo Tornillo del Tornillo del...
Page 103 All manuals and user guides at all-guides.com AXIS Q6034 Guía de instalación Página 103 Montaje en techo duro Placa de montaje Montaje en falso techo Tornillo de la placa de montaje (3) Brazo del soporte (3) Tornillo del brazo del soporte (3) y...
Page 104 Preparación para la instalación Lea las instrucciones al completo antes de prepararse para instalar AXIS Q6034, puesto que varios de los pasos de preparación para la instalación requieren que se retire la cubierta del domo y es recomendable llevarlos a cabo todos juntos.
Page 105 Storage (Almacenamiento) > SD Card (tarjeta SD) y haga clic en Unmount (Desinstalar). Para obtener más información, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com.
Page 106 All manuals and user guides at all-guides.com Página 106 AXIS Q6034 Guía de instalación Montaje en falso techo 1. Retire el placa del techo donde se instalará el montaje del falso techo. 2. Utilice la plantilla proporcionada para marcar la posición del orificio de 225 mm (8,9 pulg.) en el azulejo.
Page 107 All manuals and user guides at all-guides.com AXIS Q6034 Guía de instalación Página 107 8. Fije la cámara mediante el cable de seguridad suministrado. Enganche para Cable de seguridad cable de seguridad Soporte del techo Placa del techo 9. Deslice los tornillos de sujeción de la cámara de red por las ranuras de la placa de montaje y gire la unidad de cámara.
Page 108 5. Conecte el cable de red y el cable multiconector, si procede, a la cámara de red. Instalación del midspan High PoE AXIS 6. Instale el dispositivo AXIS T8123, consulte la sección T8123 con 1 puerto, en la página 109.
Page 109 Instalación del midspan High PoE AXIS T8123 con 1 puerto El midspan High PoE Axis T8123 permite que los productos de vídeo en red de Axis con un consumo eléctrico elevado reciban datos y alimentación por el mismo cable Ethernet. Siga estas instrucciones para conectar el dispositivo AXIS T8123.
Page 110 AXIS Camera Management. En función del número de cámaras que desee instalar, deberá utilizar el método que se adapte mejor a sus necesidades. Ambas aplicaciones son gratuitas y están disponibles en el CD de productos de vídeo en red de AXIS suministrado con este producto, o pueden descargarse de www.axis.com.
Page 111 AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la cámara de red.
Page 112 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando la cámara de red aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de Live View).
Page 113 Página 113 Asignación de direcciones IP en varios dispositivos AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado. 1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón Assign...
Page 114 All manuals and user guides at all-guides.com Página 114 AXIS Q6034 Guía de instalación 3. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla. Haga clic en OK (Aceptar). La contraseña ya se ha configurado. Para crear una conexión HTTPS,...
Page 115 La página Live View de la cámara de red aparece con enlaces a las herramientas de configuración que le permiten personalizar la cámara. En caso necesario, haga clic en Yes (Sí) para instalar AMC (AXIS Media Control), lo que permite la visualización de la transmisión de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en el equipo.
Page 116 Bonjour del explorador (p. ej., Safari) y haga clic en el enlace posterior) para acceder a las páginas web de la cámara. Todos Servicio gratuito suministrado por Axis que permite instalar la cámara Servicio de DNS de forma rápida y sencilla. Es necesario disponer de conexión a dinámico de Internet sin proxy HTTP.
Page 117 All manuals and user guides at all-guides.com AXIS Q6034 Guía de instalación Página 117 Configuración de la dirección IP con ARP/Ping 1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (S/N) en la etiqueta de producto de la cámara.
Page 118 > Storage (Almacenamiento) > SD Card (tarjeta SD) y haga clic en Unmount (Desinstalar). Para obtener más información, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com...
Page 119 Página 119 Cable multiconector (no incluido) Para conectar equipos externos a la cámara AXIS Q6034 es necesario un cable multiconector a fin de mantener la clasificación IP52 de la cámara. El cable multiconector se puede adquirir en un proveedor de Axis.
Page 120 Para obtener más información sobre los indicadores de estado de la cámara AXIS Q6034, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com.
Page 121 All manuals and user guides at all-guides.com AXIS Q6034 Guía de instalación Página 121 Indicadores de estado del dispositivo AXIS T8123 Color Indicación Puerto Apagado No se ha conectado ninguna cámara Intermitente Sobrecarga eléctrica u otro error de tensión de entrada Verde Cámara conectada, comportamiento normal...
Page 122 éste y otros temas, visite la página web de soporte de Axis en www.axis.com/ techsup. Más información El Manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD de productos de vídeo en red de AXIS suministrado con este producto. Un consejo: Visite www.axis.com/techsup para comprobar si hay disponible firmware actualizado para...
Page 123 All manuals and user guides at all-guides.com...
Page 124 All manuals and user guides at all-guides.com Ver.1.00 Installation Guide AXIS Q6034 Printed: January 2010 Part No. 37642 © Axis Communications AB, 2010...
