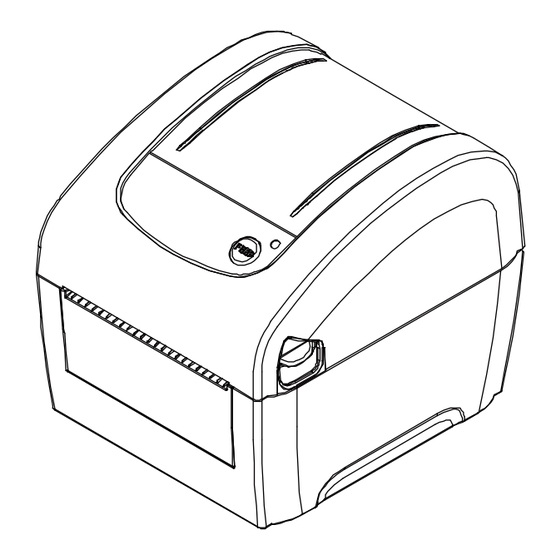

- Page 1 Série DA210 / DA310 Série DA220 / DA320 Imprimante de codes-barres thermique directe MANUEL DE L’UTILISATEUR...
- Page 2 Les informations de ce document sont soumises à modification sans préavis et ne représentent aucun engagement de la part de TSC Auto ID Technology Co. Aucun extrait de ce manuel ne peut être reproduit ni transmis, quelle qu'en soit la forme ou le moyen, si ce n'est que pour l'usage personnel de l'acheteur, sans l'autorisation écrite expresse de TSC Auto ID Technology Co.
- Page 3 Conformité et accords d'agence EN 55032, Class A EN 55024 EN 60950-1; EN 61000-3-2; EN 61000-3-3 This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.
- Page 4 TP TC 004/2011 TP TC 020/2011 LP0002 Note: There may have certification differences in the series models, please refer to product label for accuracy. Important safety instructions: 1. Read all of these instructions and keep them for later use. 2. Follow all warnings and instructions on the product. 3.
- Page 5 30mW 5470-5725MHz Hereby, TSC Auto ID Technology Co., Ltd. declares that the radio equipment type [Wi-Fi] IEEE 802.11 a/b/g/n is in compliance with Directive 2014/53/EU The full text of the EU declaration of conformity is available at the following internet address: http://www.tscprinters.com/cms/theme/index-39.html...
- Page 6 The equipment complies with FCC RF exposure limits set forth for an uncontrolled environment. The equipment must not be co-located or operating in conjunction with any other antenna or transmitter. Canada, Industry Canada (IC) Notices This Class B digital apparatus complies with Canadian ICES-003 and RSS-210. Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
- Page 7 Table des matières 1. Introduction ........................1 1.1 Présentation du produit ..................1 1.2 Caractéristiques du produit ..................2 1.2.1 Caractéristiques standards de l'imprimante.............. 2 1.2.2 Caractéristiques optionnelles de l'imprimante............3 1.3 Spécifications générales ..................4 1.4 Caractéristiques d'impression ................4 1.5 Caractéristiques des consommables ..............5 2.
- Page 8 4.3 Initialisation de l'imprimante ................24 4.4 Régler le capteur de marque noire comme capteur de consommable et calibrer le capteur de marque noire ..............25 4.5 Régler le capteur d’espacement comme capteur de consommable et calibrer le capteur d’espacement ..............25 4.6 Ignorer AUTO.BAS ....................
- Page 10 1. Introduction 1.1 Présentation du produit Merci beaucoup d’avoir choisi cette imprimante de code-barres TSC. Les imprimantes Thermique Direct de bureau de la série DA210 sont idéales pour une large gamme d'applications dont le marquage de produits, dans les points de vente, la vente au détail, les applications bureautiques, pour l’impression des étiquettes d'expédition et d'autres applications d'étiquetage, représentant...
- Page 11 1.2 Caractéristiques du produit 1.2.1 Caractéristiques standards de l'imprimante L'imprimante propose les caractéristiques standards suivantes. Caractéristique standard du produit Impression thermique directe Capteur de gap (Fixe, centre du décalage à 4 mm à droite du centre) Capteur réfléchissant pour marque noire (Fixe, centre du décalage à...
- Page 12 Page de codes Page de code 437 (Anglais- US) Page de code 737 (Grec) Page de code 850 (Latin-1) Page de code 852 (Latin-2) Page de code 855 (Cyrillique) Page de code 857 (Turque) ...
- Page 13 Série DA220/ 320 Option Option Option Caractéristique optionnelle du produit sur séries DA220/ 320 d’usine utilisateur revendeur ○ Module de Pré-décollage (Peel-off) ○ Dispositif de découpage au massicot (coupe totale ou partielle) ○ Carte principale pour les ports USB et IE uniquement ○...
- Page 14 152,4 mm (6”) 102 mm (4”) Vitesse d’impression max. (pouces par seconde) 2,3 ips pour le mode pré-décollage Largeur d’impression max. 108 mm 105,7 mm 2,794 mm (110") pour DA210 Longueur d’impression 1,016 mm (40") pour DA310 max. 25,400 mm (1000") pour DA220 11,430 mm (450") pour DA320 Vertical : 1 mm max.
- Page 15 2. Vue d’ensemble du fonctionnement 2.1 Déballage et Inspection Cette imprimante a été spécifiquement emballée pour résister aux é ventuels dommages durant le transport. Veuillez inspecter avec précaution l’emballage et l’imprimante lors de la réception de l’imprimante code- barres. Veuillez conserver les matériels d’emballage au cas où il vous serait nécessaire de renvoyer l’imprimante.
- Page 16 2.2 Vue d’ensemble de l’imprimante 2.2.1 Avant et arrière Levier d'ouverture du capot supérieur Indicateurs LED Bouton d'avance / pause Goulotte d'entrée d'étiquette externe Interrupteur Prise de courant Interface USB Hôte USB (pour la série DA220) Interface RS-232 (pour la série DA220) Interface Ethernet (pour la série DA220) Remarque: L'image d'interface ici est pour référence seulement.
- Page 17 2.2.2 Vue intérieure inte inter face inte Tête d'impression Capteur d'écart (émetteur) Visionneuse multimédia Support de médias Rouleau de platine Interrupteur de verrouillage du support Capteur de marque noire / capteur d'écart (récepteur) - 8 -...
- Page 18 2.3 Fonctions des LED et des boutons Cette imprimante est équipée d’un bouton et d’un voyant LED de trois couleurs. En appuyant sur le b outon en fonction des différentes couleurs de la LED, l’imprimante avancera les étiquettes, fera une pause pendant la tâche d’impression, sélectionnera et calibrera le capteur du consommable, imprimera le rapport du test automatique de l’imprimante ou se réinitialisera aux paramètres par défaut (initialisation).
- Page 19 3. Configuration 3.1 Installation de l’imprimante 1. Placez l'imprimante sur une surface plate et stable. 2. Assurez-vous d'avoir bien réglé l'interrupteur d'alimentation en position d'arrêt. 3. Connectez l'imprimante à l'ordinateur à l'aide du câble USB fourni. 4. Connectez le câble d'alimentation à la prise d'alimentation CA située à...
- Page 20 3.2 Installation des consommables 3.2.1 Chargement du rouleau d’étiquettes 1. Ouvrez le capot supérieur de l'imprimante en appuyant vers le haut sur les languettes d'ouverture du capot supérieur situées de chaque côté de l'imprimante. 2. Espacez les supports de consommable en fonction de la largeur du rouleau.
- Page 21 » Cliquez sur le bouton «Calibrer le capteur» ) Remarque : * Veuillez calibrer le capteur de gap/ de marque noire lorsque vous changez de consommable. * Consultez la vidéo sur le compte YouTube de TSC ou sur le CD fourni. - 12 -...
- Page 22 3.2.2 Installation des consommables externes 1. Ouvrez le capot supérieur de l'imprimante en appuyant vers le haut sur les languettes d'ouverture du capot supérieur situées de chaque côté de l'imprimante. 2. Espacez les supports de consommable en fonction de la largeur de l'étiquette. 3.
- Page 23 «Calibrer le capteur» ) Remarque : * Veuillez calibrer le capteur de gap/ de marque noire lorsque vous changez de consommable. * Consultez la vidéo sur le compte YouTube de TSC ou sur le CD fourni. - 14 -...
- Page 24 3.2.3 Installer les consommables en Mode Pré-décollage (Option pour la série DA220) 1. Veuillez consulter la section 3.2.1 pour charger le consommable. Placez le bord avant de l'étiquette sur le rouleau entraî neur. 2. Fermez doucement le couvercle supérieur. Utilisez «Outil de diagnostic» pour définir le type de capteur de consommable, calibrer le capteur sélectionné...
- Page 25 * Veuillez calibrer le capteur de gap/ de marque noire lorsque vous changez de consommable. * Consultez la vidéo sur le compte YouTube de TSC ou sur le CD fourni. 3.2.4 Installer les consommables en Mode Découpage (Option pour la série DA220) 1.
- Page 26 3.3 Installer l'adaptateur pour le mandrin papier 1,5" (option) 1. Veuillez consulter la section 3.2.2 pour fixer les supports de consommables et installer les adaptateurs 1,5”. 2. Placez les adaptateurs 1,5” dans les deux supports de consommables pour utiliser un rouleau de consommable à...
- Page 27 4. Utilitaires de mise en marche Il existe six utilitaires de mise en marche pour configurer et tester les fonctions matérielles de l’imprimante. Ces utilitaires sont activés en appuyant sur le bouton AVANCER et en allumant l’imprimante simultanément puis en relâchant le bouton en fonction des couleurs de LED. Veuillez suivre les étapes ci-dessous en fonction des utilitaires de mise en marche.
- Page 28 4.1 Calibrage du capteur d’espacement/de marque noire La sensibilité du capteur d’espacement/de marque noire doit être calibrée dans les conditions suivantes: 1. Une toute nouvelle imprimante 2. Changement du rouleau d’étiquettes. 3. Initialisation de l'imprimante. Veuillez suivre les étapes ci-dessous pour calibrer le capteur de gap/ de marque noire. 1.
- Page 29 4.2 Calibrage du capteur d’espacement/de marque noire, test automatique et mode Vidage Lors du calibrage du capteur d’espacement/de marque noire, l’imprimante mesurera la longueur de l’étiquette, imprimera la configuration interne (test automatique) sur l’étiquette puis passera en mode Vidage. Le calibrage du capteur d’espacement ou de marque noire dépend du paramétrage du capteur de la dernière tâche d’impression.
- Page 30 4.2.1 Test automatique L’imprimante imprimera la configuration d’imprimante une fois l'étalonnage du capteur de consommable effectué. L’impression du test automatique est utile pour vérifier la présence d’éventuels points endommagés sur le composant thermique, les configurations d’imprimante et l’espace mémoire disponible. Impression du test automatique Nom du modèle Version microprogramme...
- Page 31 Configuration du port série RS232 Nombre de fichiers téléchargés Espace total et disponible de la mémoire Motif de vérification de la tête d’impression - 22 -...
- Page 32 4.2.2 Mode Vidage L’imprimante passera en mode vidage (dump) après avoir imprimé la configuration d’imprimante. En mode vidage (dump) tous les caractères seront imprimés dans 2 colonnes comme illustré ci -dessous. Les caractères du côté gauche sont reçus depuis votre système et les données du côté droit présentent les valeurs hexadécimales qui correspondent aux caractères.
- Page 33 4.3 Initialisation de l'imprimante L'initialisation de l'imprimante est utilisée pour effacer la mémoire DRAM et réinitialiser les paramètres de l'imprimante aux valeurs par défaut. L’initialisation de l’imprimante est activée par les procédures ci-dessous. 1. Coupez l'alimentation. 2. Maintenez appuyé le bouton puis allumez l’imprimante. 3.
- Page 34 4.4 Régler le capteur de marque noire comme capteur de consommable et calibrer le capteur de marque noire Veuillez suivre les étapes ci-dessous. 1. Coupez l'alimentation. 2. Maintenez appuyé le bouton puis allumez l’imprimante. 3. Relâchez le bouton lorsque le voyant LED devient vert/orangeaprès 5 clignotements verts. (à effectuer pendant les 5 clignotements verts/oranges).
- Page 35 4.6 Ignorer AUTO.BAS Le langage de programmation TSPL2 permet à l’utilisateur de télécharger un fichier exécutable automatique dans la mémoire flash. L’imprimante exécutera immédiatement le programme AUTO.BAS dès que l’imprimante sera allumée. Le programme AUTO.BAS peut être interrompu sans lancer de programme grâce à...
- Page 36 5. Outil de diagnostic L'outil de diagnostique TSC est un outil intégré. Ses fonctionnalités vous permettent d'explorer le statut/les réglages d'une imprimante ; de modifier les réglages d'une imprimante ; de télécharger des graphiques, des polices de caractère et le firmware ; de créer une police d'imprimante en bitmap ; et d'envoyer d'autres commandes à...
- Page 37 5.2 Fonctions de l’imprimante 1. Reliez votre imprimante à l’ordinateur à l’aide d’un câble. 2. Choisissez l’interface PC connectée à l’imprimante code-barres. Interface USB Autres interfaces Le réglage par défaut de l’interface est l’interface USB. Si l’interface USB est connectée à l’imprimante, aucun réglage n’est nécessaire dans le champ de l’interface.
- Page 38 5.3 Configuration d’Ethernet avec l’Outil de diagnostic (Pour la série DA220) L’outil de diagnostic est inclus sur le CD, dans le dossier \Utilities, ou peut être téléchargé sur le site Web www.tscprinters.com. Les utilisateurs peuvent utiliser l’Outil de diagnostic pour configurer Ethernet via les interfaces USB et Ethernet.
- Page 39 - 30 -...
- Page 40 5.3.2 Utiliser l’interface RS-232 pour configurer l'interface Ethernet. 1. Connectez l'imprimante à l'ordinateur à l'aide d’un câble RS-232. 2. Mettez l'imprimante sous tension. 3. Ouvrez l’Outil de diagnostic en double-cliquant sur l’icône 4. Sélectionnez l’interface "COM" puis cliquez sur le bouton "Configurer" pour configurer les paramètres de vitesse en bauds du port série, de parité, des bits de données, de bit d’arrêt et de contrôle du débit.
- Page 41 5. Cliquez sur le bouton "Configuration Ethernet" dans la partie "Fonctions de l’imprimante" dans l’onglet Configuration de l’imprimante pour régler l’adresse IP, le masque de sous-réseau et la passerelle pour l’Ethernet intégré. 5.3.3 Utiliser l’interface Ethernet pour configurer l'interface Ethernet. 1.
- Page 42 5. Cliquez sur le bouton "Découvrir appareil" pour rechercher les imprimantes du réseau. 6. Sélectionnez l’imprimante dans la liste des imprimantes dans la partie gauche, l’adresse IP correspondante s’affichera dans le champ "Adresse IP/Nom de l'imprimante" dans la partie droite. 7.
- Page 43 Cette fonction permet de réinitialiser tous les réglages d’IP, de masque de sous-réseau et de passerelle obtenus par DHCP et de réinitialiser le nom de l’imprimante. Bouton Configuration Web En plus de pouvoir utiliser l’outil de diagnostic pour configurer l’imprimante, vous pouvez aussi vérifier et configurer les réglages et l’état de l’imprimante ou mettre à...
- Page 44 6. Dépannage Le guide suivant liste certains des problèmes les plus courants que les utilisateurs peuvent rencontrer lors de l’utilisation de l’imprimante code barres. Si l’imprimante ne fonctionne toujours pas après avoir effectué toutes les solutions suggérées, veuillez contacter le Service Clientèle de votre revendeur ou de votre distributeur pour obtenir de l’aide.
- Page 45 6.2 Problème d’impression Problème Cause possible Procédure corrective Vérifiez si le câble d’interface est bien Reconnectez le câble à l’interface. connecté au connecteur de l'interface. La configuration broche à broche du Veuillez remettre et connecter le câble câble du port série n’est pas correcte. broche à...
- Page 46 7. Entretien Cette section présente les outils et les méthodes de nettoyage pour entretenir votre imprimante. 1. Veuillez utiliser l’un des éléments suivants pour nettoyer l’imprimante. Coton-tige Chiffon sans peluche Aspirateur / brosse à jet d’air É thanol ou isopropyl pur 2.
- Page 47 Nettoyez fréquemment la tête d’impression et les capteurs d’alimentation lorsque vous changez le rouleau d’étiquettes pour de meilleures performances et une durée de vie plus longue de l’imprimante. - 38 -...
- Page 48 Historique des révisions Date Contenu É diteur - 39 -...
