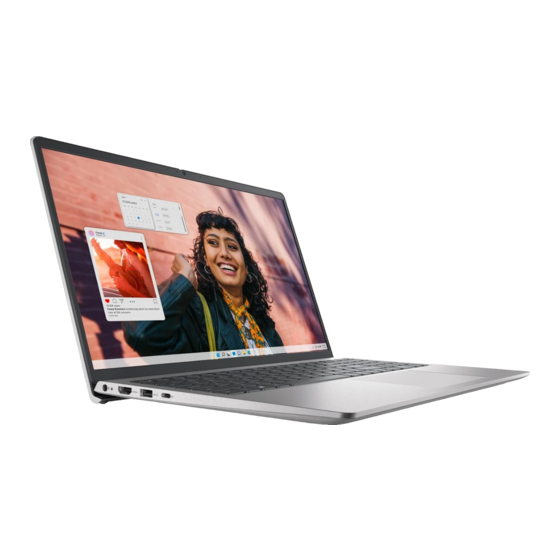

Page 1 Inspiron 15 3530 sans port USB-C Manuel du propriétaire Modèle réglementaire: P112F Type réglementaire: P112F012 Avril 2023 Rév. A01...
Page 2 © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
Page 3 Gauche....................................7 Haut......................................8 Avant....................................... 9 Dessous....................................10 Numéro de série................................... 10 Chapitre 2: Configuration de votre ordinateur Inspiron 15 3530............12 Chapitre 3: Caractéristiques du modèle Inspiron 15 3530..............14 Dimensions et poids................................14 Processeur.................................... 14 Chipset....................................14 Système d’exploitation................................ 15 Mémoire....................................
Page 4 BitLocker..................................30 Outils recommandés................................30 Liste des vis..................................30 Principaux composants de l’Inspiron 15 3530........................31 Chapitre 5: Retrait et installation de composants remplaçables par le client (CRU)......33 Cache de fond..................................33 Retrait du cache de fond.............................. 33 Installation du cache de fond............................35 Barrette de mémoire................................
Page 5 Retrait de la carte fille d’E/S............................65 Installation de la carte fille d’E/S..........................66 Bouton d’alimentation................................. 68 Retrait du bouton d’alimentation..........................68 Installation du bouton d’alimentation...........................68 Bouton d’alimentation avec lecteur d’empreintes digitales (en option)............... 69 Retrait du bouton d’alimentation avec lecteur d’empreintes digitales (en option)..........69 Installation du bouton d’alimentation avec lecteur d’empreintes digitales (en option).........70 Port de l’adaptateur d’alimentation............................71 Retrait du port de l’adaptateur secteur........................
Page 6 Chapitre 9: Dépannage......................... 121 Manipulation des batteries lithium-ion gonflées......................121 Identifiez le numéro de série ou le code de service express de votre ordinateur Dell....... 121 Diagnostics Dell SupportAssist de vérification des performances système avant démarrage........ 122 Exécution de la vérification des performances système avant démarrage SupportAssist.........122 Auto-test intégré...
Page 7 Vues de l’ordinateur Inspiron 15 3530 Droite 1. Logement de carte SD Permet de lire et d’écrire sur la carte SD. L’ordinateur prend en charge les types de cartes suivants : ● SD (Secure Digital) ● SDHC (Secure Digital High Capacity) ●...
Page 8 Si le bouton d’alimentation est doté d’un lecteur d’empreintes digitales, placez votre doigt sur le bouton d’alimentation pour vous connecter. REMARQUE : La zone en surbrillance indique la zone active du lecteur d’empreintes digitales. L’image est fournie uniquement à titre d’exemple. Vues de l’ordinateur Inspiron 15 3530...
Page 9 2. Voyant d’état de la webcam S’allume lorsque la webcam est en cours d’utilisation. 3. Microphone Permet de capturer du son numérique pour effectuer des enregistrements audio, passer des appels vocaux, etc. 4. Écran Fournit une sortie visuelle. Vues de l’ordinateur Inspiron 15 3530...
Page 10 Fournit une sortie audio. Numéro de série Le numéro de série est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. Vues de l’ordinateur Inspiron 15 3530...
Page 11 Vues de l’ordinateur Inspiron 15 3530...
Page 12 2. Terminez l’installation de Windows. Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Lors de la configuration, Dell recommande les étapes suivantes : ● Connectez-vous à un réseau pour obtenir les mises à jour Windows.
Page 13 SupportAssist détecte de manière proactive et prédictive les problèmes matériels et logiciels sur votre ordinateur et automatise le support technique Dell. Il gère les problèmes de performances et de stabilisation, cible les menaces de sécurité, surveille et détecte les problèmes liés au matériel. Pour plus d’informations, reportez-vous au Guide de l’utilisateur pour SupportAssist for Home PCs sur...
Page 14 Caractéristiques du modèle Inspiron 15 3530 Dimensions et poids Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur Inspiron 15 3530. Tableau 3. Dimensions et poids Description Valeurs Hauteur : Hauteur à l’avant 16,96 mm (0,67 pouce) Hauteur arrière...
Page 15 ● Windows 11 Clients de l’éducation Professionnel ● Windows 11 Famille ● Windows 11 Famille en mode S Mémoire Le tableau suivant répertorie les caractéristiques techniques de la mémoire de votre ordinateur Inspiron 15 3530. Tableau 6. Caractéristiques de la mémoire Description Valeurs Logements de mémoire...
Page 16 M.2, consultez l’article de la base de connaissances à l’adresse www.dell.com/support. Module sans fil Le tableau suivant répertorie les modules WLAN (réseau local sans fil) pris en charge par l’ordinateur Inspiron 15 3530. Tableau 9. Caractéristiques du module sans fil Description...
Page 17 Disque SSD M.2 2280 PCIe NVMe Gen 4x4 Jusqu’à 2 Go M.2 eMMC PCIe 128 Go Lecteur de carte multimédia Le tableau suivant répertorie les cartes multimédias prises en charge par votre ordinateur Inspiron 15 3530. Caractéristiques du modèle Inspiron 15 3530...
Page 18 La capacité maximale prise en charge par le lecteur de carte mémoire varie en fonction de la norme de la carte mémoire installée sur l’ordinateur. Clavier Le tableau suivant répertorie les caractéristiques techniques du clavier de votre ordinateur Inspiron 15 3530. Tableau 13. Caractéristiques du clavier Description...
Page 19 Fn + T Activer/désactiver le mode Ultra performance Fn + Flèche gauche Accueil Fn + Flèche droite Webcam Le tableau suivant répertorie les caractéristiques techniques de la webcam de votre ordinateur Inspiron 15 3530. Caractéristiques du modèle Inspiron 15 3530...
Page 20 1 280 x 720 (HD) à 30 ips Angle de vue diagonale : 78,60 degrés Pavé tactile Le tableau suivant répertorie les caractéristiques techniques du pavé tactile de votre ordinateur Inspiron 15 3530. Tableau 17. Caractéristiques du pavé tactile Description Valeurs Résolution du pavé...
Page 21 Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques. Batterie Le tableau suivant répertorie les caractéristiques de la batterie de votre ordinateur Inspiron 15 3530. Tableau 19. Caractéristiques de la batterie Description...
Page 22 PRÉCAUTION : Dell vous recommande de charger régulièrement la batterie pour une consommation électrique optimale. Si la batterie est complètement déchargée, branchez l’adaptateur secteur et allumez puis redémarrez votre ordinateur afin de réduire la consommation électrique.
Page 23 Écran Le tableau suivant répertorie les caractéristiques techniques de l’écran de votre ordinateur Inspiron 15 3530. Tableau 20. Caractéristiques de l’écran Description Option un Option deux Type d’écran 15,6 pouces, haute définition (HD) Full HD (FHD) 15,6 pouces Options tactiles Technologie du panneau d’écran...
Page 24 Mémoire système partagée Processeur Intel N100/Intel Core i3-N305 Matrice de support de l’affichage multiple Le tableau suivant répertorie la matrice de support de l’affichage multiple pour votre ordinateur Inspiron 15 3530. Tableau 23. Matrice de support de l’affichage multiple Carte graphique Mode de sortie directe du Écrans externes pris en charge...
Page 25 Le mode ComfortView est conforme aux exigences du groupe TÜV Rheinland pour les écrans des solutions logicielles à faible émission de lumière bleue. Faible émission de lumière bleue : la technologie logicielle Dell ComfortView réduit les émissions de lumière bleue nocive afin de faciliter l’utilisation prolongée d’écrans.
Page 26 N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou à l’adresse www.dell.com/...
Page 27 Alimentation de secours Les produits Dell avec alimentation de secours doivent être débranchés avant d’en ouvrir le boîtier. Les systèmes qui intègrent une alimentation de secours restent alimentés lorsqu’ils sont hors tension. L’alimentation interne permet de mettre le système sous tension (Wake on LAN) et de le basculer en mode veille à...
Page 28 énergie et la densité plus élevée en avant, la protection ESD est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell.
Page 29 ● Transport des composants sensibles : pour transporter des composants sensibles aux décharges électrostatiques, tels que les pièces de rechange ou les pièces à retourner à Dell, il est essentiel de les insérer dans des sachets antistatiques pour assurer la sécurité...
Page 30 à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour mise à jour du BIOS sur les systèmes Dell avec BitLocker plus d’informations sur ce sujet. Pour plus d’informations sur la activé...
Page 31 Assemblage d’écran M2,5x5 Charnières de l’écran M2,5x3,8 Carte système ● M2x2 ● 1 ● M2x3,5 ● 3 ● ● Principaux composants de l’Inspiron 15 3530 L’image suivante représente les principaux composants de l’Inspiron 15 3530. Intervention à l’intérieur de votre ordinateur...
Page 32 REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration système d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercial Dell pour connaître les options d’achat.
Page 33 Retrait et installation de composants remplaçables par le client (CRU) Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU). PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.
Page 34 Retrait et installation de composants remplaçables par le client (CRU)
Page 35 Étapes 1. Retirez les six vis (M2x5) et desserrez les deux vis imperdables qui fixent le cache de fond à l’assemblage de repose-poignets et de clavier. 2. À l’aide d’une pointe en plastique, faites levier pour ouvrir le cache de fond en commençant par les encoches situées dans les retraits en forme de U sur le bord supérieur du cache de fond, près des charnières.
Page 36 Étapes 1. Placez le cache de fond sur le dessus de l’assemblage du repose-poignets et du clavier. 2. Alignez les trous de vis du cache de fond avec ceux de l’assemblage du repose-poignets et du clavier, puis encliquetez le cache de fond.
Page 37 Étapes 1. À l’aide d’une pointe en plastique, faites délicatement levier sur les clips de rétention du module de mémoire, en le fixant au logement, jusqu’à ce que le module de mémoire s’éjecte. 2. Faites glisser le module de mémoire en l’inclinant, puis retirez-le de son logement sur la carte système. Installation du module de mémoire Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
Page 38 Étapes 1. Alignez l’encoche du module de mémoire avec la languette située sur le logement du module de mémoire de la carte système. 2. Faites glisser fermement le module de mémoire dans son logement en l’inclinant. 3. Appuyez sur le module de mémoire pour l’enclencher sur la carte système. Assurez-vous que les clips de fixation du module de mémoire le maintiennent bien en place.
Page 39 Étapes 1. Retirez la vis (M2x2) qui fixe la plaque thermique du disque SSD M.2 2230 à l’assemblage du repose-poignets et du clavier. 2. Faites glisser la plaque thermique du disque SSD M.2 2230, puis retirez-la de ce dernier. 3. Faites glisser le disque SSD M.2 2230 et retirez-le du logement de carte M.2 situé sur la carte système. Installation du disque SSD M.2 2230 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
Page 40 Étapes 1. Alignez l’encoche du disque SSD M.2 2230 avec la languette du logement de carte M.2 sur la carte système. 2. Faites glisser le disque SSD M.2 2230 à l’intérieur du logement de carte M.2 situé sur la carte système. 3.
Page 41 3. Faites glisser le disque SSD M.2 2280 et retirez-le du logement de carte M.2 situé sur la carte système. Installation du disque SSD M.2 2280 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À...
Page 42 2. Retirez le cache de fond. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte sans fil et fournissent une représentation visuelle de la procédure de retrait. Étapes 1. Retirez la vis (M2x3.5) qui fixe le support de la carte sans fil à la carte système. 2.
Page 43 Étapes 1. Branchez les câbles des antennes sans fil à la carte sans fil. Le tableau suivant décrit les couleurs des câbles des antennes correspondant à la carte sans fil prise en charge par votre ordinateur. Tableau 26. Code couleur des câbles des antennes Connecteurs sur la Couleur des câbles de Marquage sérigraphie...
Page 44 Haut-parleurs Retrait des haut-parleurs Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond. À propos de cette tâche La figure suivante indique l’emplacement des haut-parleurs et fournit une représentation visuelle de la procédure de retrait. Étapes 1.
Page 45 2. Dégagez le câble des haut-parleurs des guides d’acheminement situés sur l’assemblage du repose-poignets et du clavier, et sortez-le. 3. Soulevez les haut-parleurs avec leur câble pour les retirer de l’assemblage du repose-poignets et du clavier. Installation des haut-parleurs Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
Page 46 Étapes 1. À l’aide des détrompeurs et des passe-câbles en caoutchouc, placez les haut-parleurs dans les logements situés sur l’assemblage du repose-poignets et du clavier. REMARQUE : Assurez-vous que les embouts d’alignement ont été passés par les passe-câbles en caoutchouc situés sur les haut-parleurs.
Page 47 3. Connectez le câble du haut-parleur au connecteur de la carte système. Étapes suivantes 1. Installez le cache de fond. 2. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Ventilateur Retrait du ventilateur Prérequis 1.
Page 48 Étapes 1. Débranchez le câble de ventilateur du connecteur situé sur la carte système. 2. Retirez les deux vis (M2x5) qui fixent le ventilateur à l’assemblage de repose-poignets et de clavier. 3. Soulevez le ventilateur et retirez-le de l’assemblage du repose-poignets et du clavier. Installation du ventilateur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
Page 49 Étapes 1. Placez le ventilateur dans son logement situé sur l’assemblage de repose-poignets et de clavier. 2. Alignez les trous de vis du ventilateur avec ceux de l’assemblage repose-poignets et clavier. 3. Remettez en place les deux vis (M2x5) pour fixer le ventilateur à l’assemblage du repose-poignets et du clavier. 4.
Page 50 Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. PRÉCAUTION : Dell Technologies recommande que cet ensemble de réparations, si nécessaire, soit effectué par des experts techniques formés en réparation. PRÉCAUTION : Pour rappel, votre garantie ne couvre pas les dommages susceptibles de se produire au cours des réparations de FRU qui ne sont pas autorisées par Dell Technologies.
Page 51 Retrait de la batterie à 3 cellules PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond.
Page 52 Étapes 1. Placez la batterie à 3 cellules, ainsi que son câble, dans le logement situé sur l’assemblage du repose-poignets et du clavier. 2. Alignez les trous de vis de la batterie à 3 cellules avec ceux de l’assemblage du repose-poignets et du clavier. 3.
Page 53 Étapes 1. Utilisez la languette de retrait, débranchez le câble de la batterie du connecteur situé sur la carte système. 2. Retirez les quatre vis (M2x3) qui fixent la batterie à 4 cellules à l’assemblage du repose-poignets et du clavier. 3.
Page 54 Étapes 1. Poussez délicatement sur le capuchon de batterie en caoutchouc pour l’insérer dans le trou de vis inférieur gauche de la batterie à 4 cellules. REMARQUE : Lors du remplacement de la batterie à 4 cellules, poussez vers le bas à l’aide d’une pointe en plastique dans le trou de vis inférieur gauche pour insérer le capuchon de batterie en caoutchouc dans le logement situé...
Page 55 Étapes 1. Dégagez le câble de la batterie des guides d’acheminement situés sur la batterie. 2. Ouvrez le loquet, puis débranchez le câble de la batterie du connecteur situé sur cette dernière. REMARQUE : Pour débrancher le câble de la batterie, poussez d’abord le loquet vers le bas pour libérer le connecteur, puis tirez ensuite le connecteur vers le haut pour le débrancher de la batterie.
Page 56 PRÉCAUTION : NE tirez PAS sur le câble de la batterie pour le débrancher de cette dernière. Cela peut endommager la batterie ou son câble. Connexion du câble de la batterie PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés.
Page 57 Étapes 1. Branchez le câble de batterie au connecteur situé sur la batterie, puis fermez le loquet. 2. Faites passer le câble de la batterie par les guides de routage situés sur la batterie. Étapes suivantes 1. Installez la batterie à 3 cellules ou la batterie à...
Page 58 Étapes 1. Desserrez les quatre vis imperdables qui fixent le dissipateur de chaleur à la carte système. REMARQUE : Desserrez les quatre vis imperdables dans l’ordre séquentiel inverse indiqué sur le dissipateur de chaleur [4 > 3 > 2 > 1]. 2.
Page 59 Étapes 1. Placez le dissipateur de chaleur dans le logement situé sur la carte système. 2. Alignez les trous de vis du dissipateur de chaleur sur ceux de la carte système. 3. Serrez les quatre vis imperdables pour fixer le dissipateur de chaleur à la carte système. REMARQUE : Serrez les quatre vis imperdables dans l’ordre séquentiel indiqué...
Page 60 REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur sur la plaque thermique de la carte système. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.
Page 61 Étapes 1. Placez la plaque thermique de la carte système dans le logement situé sur la carte système. 2. Alignez les trous de vis de la plaque thermique de la carte système avec ceux de la carte système. 3. Serrez les quatre vis imperdables pour fixer la plaque thermique de la carte système à cette dernière. REMARQUE : Serrez les quatre vis imperdables dans l’ordre séquentiel indiqué...
Page 62 Étapes 1. Ouvrez le loquet, puis débranchez le câble plat flexible du pavé tactile de son connecteur situé sur la carte système. 2. Retirez les trois vis (M2x2) qui fixent le support du pavé tactile à l’assemblage repose-poignets et clavier. 3.
Page 63 Étapes 1. Branchez le câble plat flexible du pavé tactile au connecteur situé sur le pavé tactile, puis fermez le loquet. 2. Alignez puis placez le pavé tactile, ainsi que son câble plat flexible, dans le logement situé sur l’assemblage de repose-poignets et de clavier.
Page 64 À propos de cette tâche L’image suivante indique l’emplacement du câble de la carte fille d’E/S et fournit une représentation visuelle de la procédure de retrait. Étapes 1. Ouvrez le loquet et débranchez le câble de la carte fille d’E/S du connecteur situé sur la carte système. 2.
Page 65 Étapes 1. Placez le câble de la carte fille d’E/S sur l’assemblage de repose-poignets et de clavier. REMARQUE : Pour placer le câble de la carte fille d’E/S sur l’assemblage de repose-poignets et de clavier, faites glisser délicatement le câble de la carte fille d’E/S sous les câbles d’antenne sans fil. 2.
Page 66 Étapes 1. Retirez les deux vis (M2,5x5) qui fixent la charnière d’écran gauche à l’assemblage repose-poignets et clavier. 2. À l’aide d’une pointe en plastique, soulevez la charnière gauche de l’écran pour la retirer de l’assemblage de repose-poignets et de clavier afin d’accéder à...
Page 67 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte fille d’E/S et fournissent une représentation visuelle de la procédure d’installation. Étapes 1.
Page 68 8. Remettez en place les deux vis (M2.5x5) pour fixer la charnière gauche de l’écran à la carte fille d’E/S et à l’assemblage du repose-poignets et du clavier. Étapes suivantes 1. Installez le cache de fond. 2. Suivez la procédure décrite dans la section après une intervention à...
Page 69 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement du bouton d’alimentation et fournit une représentation visuelle de la procédure d’installation. Étapes 1. Placez le bouton d’alimentation dans le logement situé sur l’assemblage du repose-poignets et du clavier. 2.
Page 70 À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs expédiés avec un bouton d’alimentation avec lecteur d’empreintes digitales (en option) installé. Les images suivantes indiquent l’emplacement du bouton d’alimentation avec lecteur d’empreintes digitales (en option) et fournissent une représentation visuelle de la procédure de retrait.
Page 71 Étapes 1. Placez le bouton d’alimentation avec lecteur d’empreintes digitales (en option) dans son logement situé sur l’assemblage du repose- poignets et du clavier. 2. Alignez le trous de vis du bouton d’alimentation avec lecteur d’empreintes digitales (en option) avec celui de l’assemblage du repose-poignets et du clavier.
Page 72 Étapes 1. Retirez les deux vis (M2,5x5) qui fixent la charnière droite de l’écran à la carte système et à l’assemblage de repose-poignets et de clavier. 2. À l’aide d’une pointe en plastique, soulevez la charnière droite de l’écran pour la retirer de l’assemblage de repose-poignets et de clavier afin d’accéder au port de l’adaptateur secteur.
Page 73 Étapes 1. Alignez puis placez le port de l’adaptateur secteur dans son logement situé sur l’assemblage de repose-poignets et de clavier. REMARQUE : Le port de l’adaptateur secteur est maintenu en place par la charnière droite de l’écran. Il n’y a pas de vis, de bande ou de ruban adhésif qui fixe le port de l’adaptateur secteur au repose-poignets.
Page 74 À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage d’écran et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU)
Page 75 Retrait et installation des unités remplaçables sur site (FRU)
Page 76 Étapes 1. Débranchez le câble de l’écran et le câble des haut-parleurs de leurs connecteurs respectifs situés sur la carte système. 2. Retirez les câbles d’antenne sans fil des guides d’acheminement situés sur l’assemblage de repose-poignets et de clavier. 3. Retirez les quatre vis (M2,5x5) qui fixent les charnières de l’écran à l’assemblage du repose-poignets et du clavier. 4.
Page 77 Retrait et installation des unités remplaçables sur site (FRU)
Page 78 Étapes 1. Placez l’assemblage d’écran sur une surface propre et plane. 2. Inclinez l’assemblage de repose-poignets et de clavier, puis faites-le glisser le placer sur l’assemblage d’écran. REMARQUE : Le port de l’adaptateur secteur est maintenu en place par la charnière droite de l’écran. Il n’y a pas de vis, de bande ou de ruban adhésif qui fixe le port de l’adaptateur secteur au repose-poignets.
Page 79 6. Faites passer le câble des haut-parleurs par les guides de routage situés sur l’assemblage du repose-poignets et du clavier. 7. Branchez le câble de l’écran et le câble des haut-parleurs sur leurs connecteurs respectifs sur la carte système. Étapes suivantes 1.
Page 80 2. À l’aide d’une pointe en plastique, faites levier sur le cache de la charnière gauche de l’écran depuis son côté droit pour le retirer de cette dernière. 3. À l’aide d’une pointe en plastique, faites levier sur le cache de la charnière droite de l’écran depuis son côté gauche pour le retirer de cette dernière.
Page 81 À propos de cette tâche Les images suivantes indiquent l’emplacement des caches de charnière d’écran et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Alignez la nervure située à l’intérieur du cache de la charnière droite de l’écran sur le côté extérieur gauche de cette dernière. 2.
Page 82 3. Installez le cache de fond. 4. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Cadre d’écran Retrait de la bordure d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés.
Page 83 Étapes 1. À l’aide d’une pointe en plastique, faites levier sur la bordure d’écran pour la dégager du bord extérieur des ouvertures situées sur la partie inférieure de l’assemblage d’écran, près des charnières d’écran. 2. Faites délicatement levier pour ouvrir le bord extérieur de la partie inférieure de la bordure d’écran. 3.
Page 84 Installation de la bordure d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la bordure d’écran et fournit une représentation visuelle de la procédure d’installation.
Page 85 Étapes 1. Placez l’assemblage d’écran sur une surface propre et plane. 2. Alignez et placez la bordure d’écran sur l’assemblage d’écran. 3. En partant de l’angle supérieur, appuyez sur tout le cadre d’écran jusqu’à ce qu’il s’enclenche dans l’ensemble écran. Étapes suivantes 1.
Page 86 Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond. 3. Retirez la carte sans fil. 4. Retirez l’assemblage d’écran. 5. Retirez les caches de la charnière d’écran. 6.
Page 87 Installation des charnières d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement des charnières d’écran et fournissent une représentation visuelle de la procédure d’installation.
Page 88 Étapes suivantes 1. Installez la bordure d’écran. 2. Installez les caches de la charnière d’écran. 3. Installez l’assemblage d’écran. 4. Installez la carte sans fil. 5. Installez le cache de fond. 6. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur.
Page 89 Retrait et installation des unités remplaçables sur site (FRU)
Page 90 Étapes 1. À l’aide d’une pointe en plastique, faites levier sur le panneau d’écran, en commençant par le coin inférieur droit. 2. Avec votre main, faites délicatement levier sur le panneau d’écran à partir des languettes situées sur le côté droit du capot arrière de l’écran.
Page 91 3. Répétez les étapes 1 et 2 pour le côté gauche de l’assemblage du panneau d’écran. Retrait et installation des unités remplaçables sur site (FRU)
Page 92 4. Soulevez la partie inférieure du panneau d’écran et faites-la glisser vers le bas pour dégager les supports de l’écran des logements situés dans la partie supérieure du capot de l’écran. 5. Retournez doucement l’assemblage du panneau d’écran, puis décollez le ruban adhésif qui fixe le câble d’écran au connecteur situé à l’arrière du panneau d’écran.
Page 93 Installation du panneau d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau d’écran et fournissent une représentation visuelle de la procédure d’installation.
Page 94 Retrait et installation des unités remplaçables sur site (FRU)
Page 95 Étapes 1. Posez le panneau d’écran et l’assemblage d’écran sur une surface plane et propre. 2. Branchez le câble d’écran au connecteur du panneau d’écran et fermez le loquet. 3. Collez le ruban adhésif pour fixer le câble d’écran au connecteur situé sur le panneau d’écran. 4.
Page 96 Caméra Retrait de la caméra PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond.
Page 97 À propos de cette tâche Les images suivantes indiquent l’emplacement du module de caméra et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. À l’aide de l’embout d’alignement, fixez le module de caméra sur l’assemblage de capot arrière de l’écran et les antennes. 2.
Page 98 À propos de cette tâche L’image suivante indique l’emplacement du câble d’écran et fournit une représentation visuelle de la procédure de retrait. Étapes 1. Débranchez le câble d’écran eDP du connecteur situé sur le module de caméra. 2. Décollez délicatement, puis retirez le câble d’écran eDP du capot arrière de l’écran. Installation du câble de l’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de...
Page 99 Étapes 1. Fixez le câble d’écran eDP à l’assemblage du capot arrière d’écran et des antennes. 2. Branchez le câble d’écran eDP au connecteur situé sur le module de caméra. Étapes suivantes 1. Installez le panneau d’écran. 2. Installez les charnières d’écran.
Page 100 Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond. 3. Retirez la carte sans fil. 4. Retirez l’assemblage d’écran. 5. Retirez les caches de la charnière d’écran. 6.
Page 101 À propos de cette tâche L’image suivante indique l’emplacement de l’assemblage du capot arrière de l’écran et des antennes, et fournit une représentation visuelle de la procédure d’installation. Étapes Placez l’assemblage du capot arrière de l’écran et des antennes sur une surface plane et effectuez les étapes requises pour son installation.
Page 102 2. Retirez le cache de fond. 3. Retirez le module de mémoire. 4. Retirez le disque SSD M.2 2230 ou le disque SSD M.2 2280, selon le cas. 5. Retirez la carte sans fil. 6. Retirez le dissipateur de chaleur ou la plaque thermique de la carte système, selon le cas.
Page 103 Retrait et installation des unités remplaçables sur site (FRU)
Page 104 Étapes 1. Retirez les deux vis (M2,5x5) qui fixent la charnière droite de l’écran à la carte système et à l’assemblage de repose-poignets et de clavier. 2. À l’aide d’une pointe en plastique, soulevez la charnière droite de l’écran de l’assemblage de repose-poignets et de clavier. 3.
Page 105 1. Connecteur du câble flexible plat de la carte fille d’E/S 2. Connecteur de carte sans fil 3. Connecteur du module de mémoire 4. connecteur eDP 5. Connecteur du port de l’adaptateur d’alimentation 6. Connecteur du câble flexible plat du clavier 7.
Page 106 Retrait et installation des unités remplaçables sur site (FRU)
Page 107 Étapes 1. Alignez les ports de la carte système aux ouvertures de ports situées sur l’assemblage du repose-poignets et du clavier. 2. Faites glisser délicatement la carte système en l’inclinant, puis placez-la sur l’assemblage de repose-poignets et de clavier. 3. Alignez les trous de vis de la carte système avec ceux de l’assemblage du repose-poignets et du clavier. 4.
Page 108 14. Retirez le port de l’adaptateur secteur. 15. Retirez l’assemblage d’écran. 16. Retirez la carte système. REMARQUE : La carte système peut être retirée en même temps que le dissipateur de chaleur/la plaque thermique qui y est fixée afin de simplifier la procédure tout en préservant la liaison thermique entre la carte système et le dissipateur de chaleur/la plaque thermique.
Page 109 Étapes Placez l’assemblage du repose-poignets et du clavier sur une surface plane, puis effectuez les étapes d’installation de l’assemblage du repose-poignets et du clavier. Étapes suivantes 1. Installez la carte système. 2. Installez l’assemblage d’écran. 3. Installez le port de l’adaptateur secteur.
Page 110 ● Windows 11 Famille ● Windows 11 Famille en mode S Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissances Dell 000123347 intitulé « Forum aux questions Pilotes et téléchargements ».
Page 111 Configuration du BIOS PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres du programme de configuration du BIOS. Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. REMARQUE : Selon votre ordinateur et les appareils installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément.
Page 112 Selon votre ordinateur et les périphériques installés, les éléments répertoriés dans cette section n’apparaîtront pas forcément tels quels dans votre configuration. Tableau 28. Options de configuration du système : menu Informations système Présentation générale Inspiron 15 3530 Version du BIOS Affiche le numéro de version du BIOS de l’ordinateur. Numéro de série Affiche le numéro de série de l’ordinateur.
Page 113 Tableau 28. Options de configuration du système : menu Informations système (suite) Présentation générale Compatible Intel Hyper-Threading Affiche si le processeur est compatible ou non avec la technologie Hyper-Threading (HT). Technologie 64 bits Affiche si la technologie 64 bits est utilisée ou non. Mémoire Mémoire installée Affiche la quantité...
Page 114 Tableau 29. Options de configuration du système : menu Configuration du démarrage (suite) Configuration du démarrage Activer le mode personnalisé Permet de modifier les clés de sécurité PK, KEK, db et dbx des bases de données. Par défaut, cette option est désactivée. Gestion des clés en mode personnalisé...
Page 115 Tableau 31. Options de configuration du système : menu Stockage (suite) Stockage Périphérique Affiche les informations sur le périphérique SATA-0 de l’ordinateur. Type Affiche les informations sur le type de disque SSD PCIe M.2 de l’ordinateur. Périphérique Affiche les informations sur le disque SSD PCIe M.2 de l’ordinateur. Tableau 32.
Page 116 Cloud si le système d’exploitation principal ne parvient pas à démarrer avec le nombre de défaillances égal ou supérieur à la valeur du seuil de restauration automatique du système d’exploitation Dell et que le service local ne parvient pas à démarrer ou n’est pas installé.
Page 117 Mise à jour du BIOS Mise à jour du BIOS dans Windows Étapes 1. Rendez-vous sur www.dell.com/support. 2. Cliquez sur Support produits. Dans le champ Rechercher dans le support, saisissez le numéro de série de votre ordinateur et cliquez sur Rechercher.
Page 118 ● Une clé USB utilisant le système de fichiers FAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable du BIOS que vous avez téléchargé à partir du site Web de support Dell et copié à la racine de la clé USB.
Page 119 Étapes 1. Lorsque l’ordinateur est hors tension, insérez la clé USB sur laquelle vous avez copié le fichier de flashage dans un port USB de l’ordinateur. 2. Mettez l’ordinateur sous tension et appuyez sur la touche F12 pour accéder au menu Démarrage ponctuel, sélectionnez l’option Mise à...
Page 120 Effacement des mots de passe système et de configuration du BIOS À propos de cette tâche Pour effacer les mots de passe du système ou du BIOS, contactez le support technique Dell comme indiqué sur le site www.dell.com/ contactdell. REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passe Windows ou d’application, consultez la documentation...
Page 121 Votre ordinateur Dell dispose d’un numéro de série ou d’un code de service express comme identifiant unique. Pour afficher les ressources de support pertinentes pour votre ordinateur Dell, nous vous recommandons de saisir le numéro de série ou le code de service express sur www.dell.com/support.
Page 122 Les diagnostics SupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent un ensemble d’options pour des appareils ou des groupes de périphériques particuliers, vous permettant de : ●...
Page 123 Auto-test intégré (BIST) de l’écran LCD Les ordinateurs portables Dell disposent d’un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie de l’écran que vous rencontrez est un problème inhérent à l’écran LCD de l’ordinateur portable Dell ou à la carte vidéo (processeur graphique) et aux paramètres du PC.
Page 124 Les codes des voyants de diagnostic et les solutions recommandées ci-dessous sont destinés aux techniciens de maintenance Dell pour résoudre les problèmes. N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie.
Page 125 LED du bouton d’alimentation (sans lecteur d’empreintes digitales) et du voyant LED de diagnostic signale une impossibilité de fournir une entrée pendant le test de l’écran LCD dans les diagnostics Dell SupportAssist de vérification des performances système avant démarrage.
Page 126 à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles.
Page 127 6. Installez la batterie. 7. Installez le cache de fond. 8. Branchez l’adaptateur secteur à l’ordinateur. 9. Allumez votre ordinateur. REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l’article de la base de connaissances sur www.dell.com/support. Dépannage...
Page 128 Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service : Tableau 43. Ressources d’aide en libre-service Ressources d’aide en libre-service...
