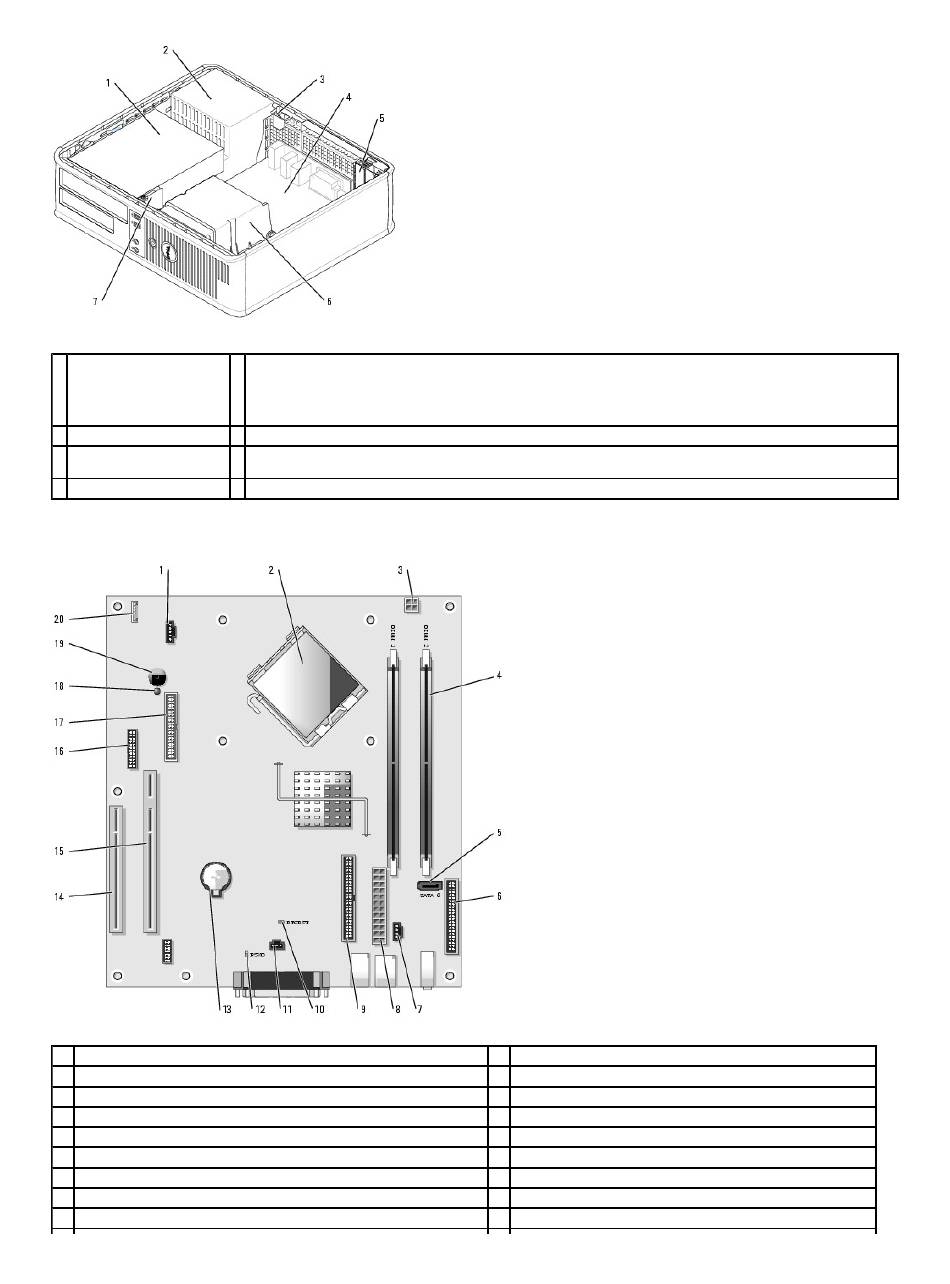

1 baie de lecteurs (CD/DVD,
disquette et disque dur)
2 bloc d'alimentation
3 commutateur d'intrusion du
châssis
4 carte système
Composants de la carte système
1
connecteur de ventilateur (FAN)
2
connecteur du processeur (UC)
3
connecteur d'alimentation (12VPOWER)
4
connecteurs de module de mémoire (DIMM_1, DIMM_2)
5
connecteur de lecteur série ATA (SATA0)
6
connecteur du panneau avant (FNT_PANEL)
7
connecteur du lecteur de CD pour câble audio analogique (CD_IN) en option 17 connecteur du lecteur de disquette (DSKT)
8
connecteur d'alimentation (POWER)
9
connecteur du lecteur de CD/DVD (IDE)
5 deux logements de carte PCI demi-hauteur
Installez une carte adaptatrice PCI en option pour convertir un logement de carte PCI demi-hauteur en deux logements
de carte pleine hauteur. Un total de trois logements de carte sont disponibles : un logement de carte demi-hauteur et
deux logements de carte pleine hauteur.
6 assemblage du dissipateur de chaleur
7 panneau d'E/S avant
11 connecteur de commutateur d'intrusion dans le châssis (INTRUDER)
12 cavalier du mot de passe (PSWD)
13 support de batterie (BATT)
14 connecteur PCI (SLOT3)
15 connecteur de carte adaptatrice PCI (SLOT2)
16 connecteur série (SER2)
18 voyant d'alimentation en mode de veille (AUX_PWR)
19 haut-parleur de la carte système (BEEP)
