8
connecteur de
Permet de connecter le casque et les haut-parleurs.
casque
9
connecteur de
Permet de brancher un microphone.
microphone
10 lecteur de
Permet d'insérer une disquette.
disquette
11 lecteur de
Permet d'insérer un CD ou un DVD (le cas échéant).
CD/DVD

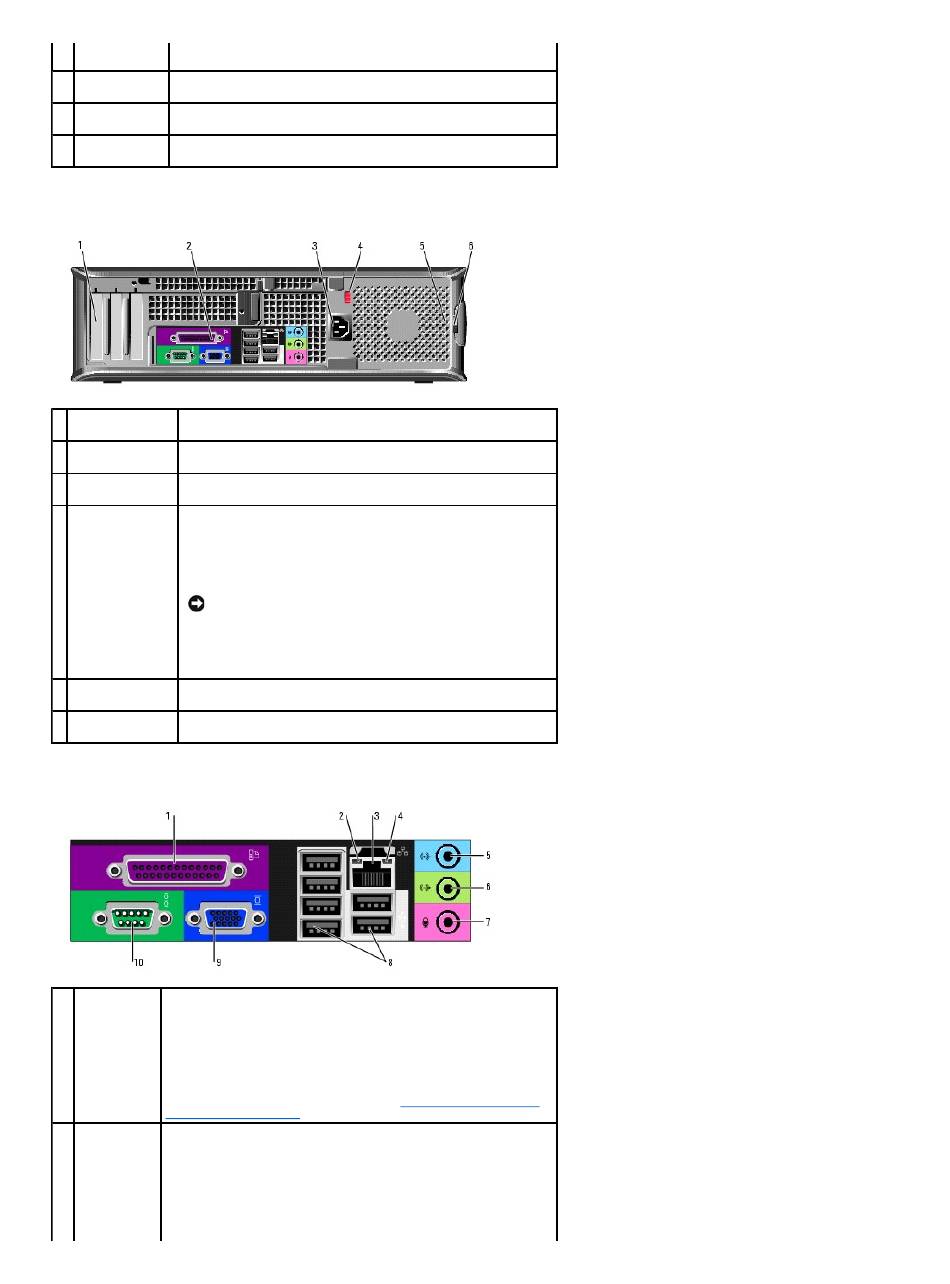

Vue arrière
1 logements de
Permettent d'accéder aux connecteurs de toutes les cartes PC
carte
installées.
2 connecteurs du
Permettent de connecter les périphériques série, USB et les autres
panneau arrière
périphériques à leurs connecteurs respectifs.
3 connecteur
Permet de brancher le câble d'alimentation.
d'alimentation
4 sélecteur de
Votre ordinateur est équipé d'un sélecteur de tension manuel.
tension
Si vous utilisez un commutateur de sélection de tension manuel,
réglez le commutateur sur la tension la plus proche de l'alimentation
en CA de votre région afin d'éviter d'endommager l'ordinateur.
AVIS :
115 V bien que l'alimentation en CA soit de 100 V.
Assurez-vous également que votre moniteur et tous ses
périphériques sont électriquement réglés pour fonctionner avec la
puissance en CA disponible dans votre zone géographique.
5 anneau pour
Insérez un cadenas pour verrouiller le capot de l'ordinateur.
cadenas
6 loquet de
Ce loquet permet d'ouvrir le capot de l'ordinateur.
fermeture du capot

connecteurs du panneau arrière
1
connecteur
Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si
parallèle
vous avez une imprimante USB, raccordez-la à un connecteur USB.

REMARQUE :
automatiquement si l'ordinateur détecte qu'une carte installée contient
un connecteur parallèle configuré avec la même adresse. Pour plus
d'informations,
configuration du système ».
2
voyant
 Vert — Une bonne connexion est établie entre un réseau à 10
l
d'intégrité de
Mb/s et l'ordinateur.
la liaison
 Orange — Une bonne connexion est établie entre un réseau à
l
100 Mb/s et l'ordinateur.
 Jaune — Une bonne connexion est établie entre un réseau à 1
l
Gb/s (ou 1000 Mb/s) et l'ordinateur.
 Éteint — L'ordinateur ne détecte pas de connexion physique au
l
réseau.
Au Japon, le sélecteur de tension doit être réglé sur
Le connecteur parallèle intégré est désactivé
reportez-vous à la section « Options du programme de
