RAV518T - RAV518TI
RAV518AAT - RAV518DC

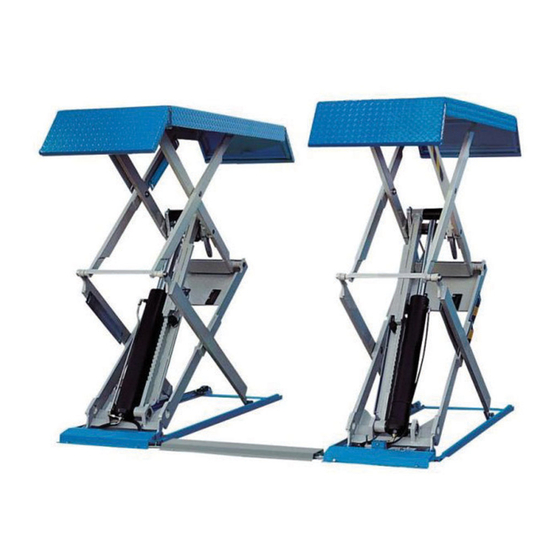

SOLLEVATORE ELETTROIDRAULICO
ELECTRO-HYDRAULIC LIFT
ELEKTROHYDRAULISCHE HEBEBÜHNE
PONT ELEVATEUR ELECTRO-HYDRAULIQUE
ELEVADOR ELECTRO-HIDRÁULICO
0579-M020-2
Redatto da S.D.T. S.r.l. (EA2O)
0579-M020-2 Rev. n. 10 (05/07)
