Permobil Power Platform R-net Mode D'emploi
Permobil Power Platform R-net Mode D'emploi

Permobil Power Platform R-net Mode D'emploi

Masquer les pouces Voir aussi pour Power Platform R-net:

Publicité

Liens rapides

Power Platform R-net (PJSM)
|
Mode d'emploi
Français canadien

Publicité

loading

Sommaire des Matières pour Permobil Power Platform R-net

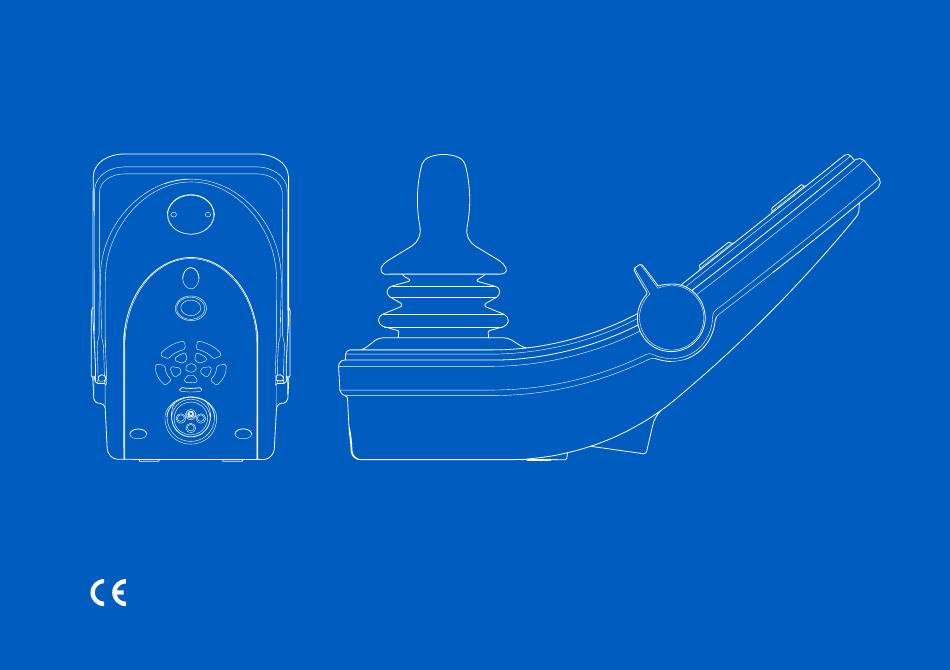

  • Page 1 Power Platform R-net (PJSM) Mode d’emploi Français canadien...
  • Page 2 Comment contacter Permobil Introduction Le présent manuel explique les fonctions de votre panneau de Permobil Inc. commande Power Platform R-net (PJSM) et constitue une 300 Duke Drive annexe au manuel d’utilisation de votre fauteuil roulant Lebanon, TN 37090 électrique. États-Unis Veuillez lire et respecter l’ensemble des directives et des...
  • Page 3 Sécurité 2.6.12 Notification 2.6.13 Wi-Fi Types de symbole d’avertissement 2.6.14 Intensité du signal Symboles d’avertissement Menu de réglage 2.7.1 Distance Module de manette Power Platform pour 2.7.2 Cellulaire R-net 2.7.3 Service de localisation 2.7.4 Bluetooth Prise de courant de chargeur 2.7.5 Configuration IR Prises...
  • Page 4 Sécurité Symboles d’avertissement Types de symbole d’avertissement ATTENTION! Activez le mode avion lorsque Les types de symboles d’avertissement suivants sont utilisés les transmissions radioélectriques ne sont dans ce manuel. pas autorisées. ATTENTION! La Power Platform de votre fauteuil roulant contient un émetteur radio.
  • Page 5 • d'autres façons lorsque la loi l'exige ou le permet. batterie fourni Pour obtenir de plus amples renseignements sur la façon dont Permobil pourrait utiliser vos données, veuillez vous reporter à La garantie du fauteuil roulant sera annulée si tout périphérique la déclaration de confidentialité à...
  • Page 6 Module de manette Power Platform pour R- A. Feux d’avertissement et élévateur d’assise B. Feux et inclinaison du dossier C. Écran 12:00 D. Clignotant gauche et inclinaison du repose- jambes E. Clignotant droit et inclinaison d’assise km/h F. Alimentation principale, marche ou arrêt; 18 km sélecteur de mode ou de profil G.
  • Page 7 L'image d'aperçu de la page précédente montre les fonctions de base du panneau de commande. Toutes les touches, tous les interrupteurs à bascule et la manette peuvent être équipés de fonctions additionnelles. La prise de courant est située à l'avant du panneau. Deux prises sont situées à...
  • Page 8 Prises La prise pour interrupteur marche/arrêt externe ( ) permet à l'utilisateur de mettre en marche son système de commande ou de l'arrêter à l'aide d'un périphérique externe tel qu'un bouton compagnon. La prise pour commutateur de profil externe ( ) permet de sélectionner un profil à...
  • Page 9 2.3.2 Palette de vitesse maximale Cette palette réduit ou augmente la vitesse maximale du fauteuil roulant. L'indicateur de vitesse maximale à l'écran affiche le paramètre actuel. Poussez la palette vers l'avant pour augmenter le paramètre et vers l'arrière pour réduire le paramètre. Si votre fauteuil roulant est équipé...
  • Page 10 2.3.4.1 Feux d’avertissement et élévateur d’assise Cette touche commande les feux d’avertissement de votre fauteuil roulant s’il en est et l’élévateur d’assise si cette fonction est programmée pour votre panneau de commande. Les feux d’avertissement sont utilisés lorsque le fauteuil roulant se trouve dans une position susceptible d’obstruer la circulation.
  • Page 11 2.3.4.2 Feux et inclinaison du dossier Cette touche commande les feux avant et arrière de votre fauteuil roulant s’il en est et l’inclinaison du dossier si cette fonction est programmée pour votre panneau de commande. Quand les feux sont allumés, un symbole s’allume à l’écran. C’est ainsi que vous allumez et éteignez les feux.
  • Page 12 2.3.4.3 Clignotant gauche et inclinaison du repose-jambes Cette touche commande le clignotant gauche de votre fauteuil roulant si ce dernier est muni de feux et l’inclinaison du repose-jambes si cette fonction est programmée pour votre panneau de commande. Quand le clignotant gauche est allumé, un symbole clignotera à l’écran au même rythme que le clignotant gauche du fauteuil roulant.
  • Page 13 2.3.4.4 Clignotant droit et inclinaison d’assise Cette touche commande le clignotant droit de votre fauteuil roulant si ce dernier est muni de feux et l’inclinaison d’assise si cette fonction est programmée pour votre panneau de commande. Quand le clignotant droit est allumé, un symbole clignotera à l’écran au même rythme que le clignotant droit du fauteuil roulant.
  • Page 14 Verrouiller et déverrouiller le système de commande 2.4.1 Verrouiller • Mettez le système de commande en marche et bougez la palette vers l'arrière. • Après une seconde, le système de commande émettra un signal sonore. Relâchez maintenant la palette. • Bougez la manette vers l'avant jusqu'à ce que le système de commande émette un signal sonore.
  • Page 15 Fonctions de l’assise Toutes les fonctions de l’assise ne sont pas disponibles sur tous les modèles d’assise. Sur certaines assises, les fonctions de l’assise peuvent être contrôlées en utilisant la manette du panneau de commande. Certains modèles peuvent mémoriser six positions d’assise. Le mécanisme de réglage de l'assise stocke chaque position d'assise mémorisée.
  • Page 16 2.5.1 Manœuvrer l’assise Pressez la touche « Mode » une ou plusieurs fois jusqu’à ce qu’une icône d’assise s’affiche à l’écran du panneau de commande. 2. Bougez la manette vers la gauche ou la droite pour sélectionner une fonction d’assise. L’icône pour la fonction d’assise sélectionnée s’affiche à...
  • Page 17 2.5.2 Retourner au mode de conduite Pressez la touche « Mode » une ou plusieurs fois jusqu’à ce qu’une image d’écran standard s’affiche à l’écran du panneau de commande. 12:00 km/h 18 km Outdoor Module de manette Power Platform pour R-net - 17...
  • Page 18 2.5.3 Mémoire 2.5.3.1 Extraire une position d’assise de la mémoire Certains systèmes de commande d'assise peuvent mémoriser jusqu'à six positions d'assise. Le mécanisme de réglage de l'assise stocke chaque position d'assise mémorisée. Ceci facilite la tâche d'extraire une position d'assise qui a été sauvegardée. Pressez la touche «...
  • Page 19 2.5.3.2 Sauvegarder une position d'assise en mémoire Réglez la fonction d’assise à la position désirée. 2. Sélectionnez la fonction mémoire de l’assise en pressant la touche « Mode » une ou plusieurs fois jusqu’à ce qu’une icône d’assise s’affiche à l’écran du panneau de commande. 3.
  • Page 20 Écran 2.6.1 Symboles d’écran Le statut du système de commande s’affiche à l’écran. Le système de commande est actif lorsque l’écran est rétroéclairé. L'écran de conduite R-net comprend des éléments en commun qui sont toujours affichés et d'autres qui ne s'affichent que dans certaines circonstances.
  • Page 21 2.6.2 Indicateur de vitesse maximale La vitesse maximale actuelle est affichée sur l’échelle entre les symboles de lièvre et de tortue. Vous pouvez régler la vitesse maximale à l’aide de la palette de sélection de vitesse. 2.6.2.1 Symboles de lièvre et de tortue Le symbole de lièvre indique une vitesse plus élevée.
  • Page 22 2.6.3 Limitations de la vitesse maximale ou de conduite En mode conduite, les limitations de la vitesse maximale sont affichées en tant que combinaison de réduction de la vitesse dans la barre de vitesse à gauche et d’un symbole de tortue orange. Voici un exemple lorsque la vitesse maximale est limitée à...
  • Page 23 En mode d’assise, la couleur du cercle est différente : • La couleur verte indique que la vitesse maximale n’est pas limitée par l’affichage de la fonction d’assise active. • La couleur jaune indique que la vitesse maximale est limitée par l’affichage de la fonction d’assise active.
  • Page 24 2.6.4 Mode d'entraînement Le mode d'entraînement n’est pas disponible sur tous les modèles de fauteuil roulant. Le mode d'entraînement peut être appliqué aux fonctions de conduite ou d’assise. Certains fauteuils roulants sont équipés d’une commande d'entraînement. Il existe deux types d’entraînement. Le symbole du mode d'entraînement de régulateur de vitesse indique que vous pouvez régler la vitesse en continu.
  • Page 25 Certains fauteuils roulants sont équipés de fonctions d’assise avec entraînement. Le symbole s’allume en orange lorsque la fonction d’assise avec entraînement est activée. 2.6.5 Profil actuel Le numéro de profil décrit dans quel profil le système de contrôle fonctionne actuellement. Le texte du profil est le nom ou la description du profil dans lequel le système de contrôle fonctionne actuellement.
  • Page 26 2.6.6 Symbole de chargement Un cercle tournant s’affiche lorsque le système est en cours de chargement. 2.6.7 Redémarrage Ce symbole clignote lorsque le système de commande nécessite un redémarrage, par exemple après une reconfiguration du module. 26 - Module de manette Power Platform pour R-net...
  • Page 27 2.6.8 Arrêt d’urgence Si le système de commande est programmé pour que le fonctionnement d'entraînement ou d'actionneur soit verrouillé, alors une touche d'arrêt d'urgence est généralement raccordée à la prise de commutateur de profil externe. Ce symbole clignote si le bouton d’arrêt d’urgence est actionné ou si l’appareil est débranché.
  • Page 28 Lorsque le système est réinitialisé, le symbole disparaît. Lorsque ce symbole apparaît, roulez lentement ou arrêtez le fauteuil roulant. Permobil vous recommande de conduire lentement pendant une courte période après la disparition du symbole, afin d’éviter toute sollicitation excessive du fauteuil roulant.
  • Page 29 2.6.12 Notification Ce symbole clignote lorsqu’une notification est disponible pour l’utilisateur. 2.6.13 Wi-Fi Ce symbole indique la présence et l’intensité d’un signal Wi-Fi détecté. Module de manette Power Platform pour R-net - 29...
  • Page 30 2.6.14 Intensité du signal Ce symbole indique la présence et l’intensité d’un signal de réseau radiophonique détecté. 30 - Module de manette Power Platform pour R-net...
  • Page 31 Menu de réglage Le menu de réglage permet à l'utilisateur de régler les paramètres de l'horloge, la luminosité de l'écran, la couleur de fond, etc. Maintenez la touche de fonction pour les feux d’avertissement enfoncée pour ouvrir le menu de réglage. Si les touches de fonction de votre panneau de commande comprennent des fonctions d’assise dans leur programmation, commencez par appuyer sur la touche Mode une ou plusieurs fois jusqu’à...
  • Page 32 2.7.1 Distance La section suivante décrit les sous-menus associés à la distance. Distance totale cette valeur est stockée dans le module d'alimentation. Elle est relative à la distance totale parcourue pendant toute la période de temps depuis que le module d'alimentation actuel a été installé...
  • Page 33 2.7.2 Cellulaire Active ou désactive la fonction Cellulaire. Dans certaines zones, les transmissions radioélectriques ne sont pas permises, et votre fauteuil roulant doit être mis en mode avion. IMPORTANT! Les données du système peuvent être transmises. ATTENTION! Activez le mode avion lorsque les transmissions radioélectriques ne sont pas autorisées.
  • Page 34 2.7.5 Configuration IR S'applique aux panneaux de commande équipés d'un IR intégré. Un mouvement de la manette vers la droite ouvrira un sous-menu pour apprendre et supprimer les codes IR. Veuillez vous référer au chapitre 2.9 Mode IR pour de plus amples renseignements, voir page 50.
  • Page 35 2.7.7 Rétroéclairage La section suivante décrit les sous-menus associés au rétroéclairage. Rétroéclairage ceci règle le rétroéclairage de l'écran. Il peut être réglé entre 0 % et 100 %. Rétroéclairage le module de la manette comprend un détecteur de automatique lumière ambiante pour régler automatiquement le rétroéclairage de l'écran.
  • Page 36 2.7.9 Quitter (Exit) Quitte le menu de réglage. 36 - Module de manette Power Platform pour R-net...
  • Page 37 Mode Bluetooth S'applique uniquement aux panneaux de commande R-net avec écran couleur de 3,5 po ou de 2,8 po et Bluetooth intégré . Les modules de la manette diffèrent en ce que la version avec un écran de 3,5 po est équipée des touches Mode et Profil, situées sous l'écran. Les modules de manette avec les écrans de 2,8 po sont plus compacts et ne comprennent pas ces touches.
  • Page 38 2.8.2.1 Menu de réglage Maintenez la touche de fonction pour les feux d’avertissement enfoncée pour ouvrir le menu de réglage, puis sélectionnez Bluetooth. Si les touches de fonction de votre panneau de commande comprennent des fonctions d’assise dans leur programmation, commencez par appuyer sur la touche Mode une ou plusieurs fois jusqu’à...
  • Page 39 2.8.2.2 Configuration de jumelage Le panneau de commande Bluetooth doit alors être placé en mode recherche en suivant cette description de séquence : • Bougez la manette vers l'avant et maintenez cette position jusqu'à ce que 12:00 vous entendiez un signal sonore. Ceci prend environ 10 secondes;...
  • Page 40 2.8.2.4 Jumeler avec un PC La marche à suivre avec un PC est la suivante. • Ouvrez la fenêtre d'où vous pouvez sélectionner un périphérique Bluetooth à ajouter au PC. Le nom et le chemin peuvent varier légèrement selon la version de Windows.
  • Page 41 • Le R-net iDevice X devrait maintenant s'afficher comme périphérique jumelé. • Une fois qu'une connexion est établie, l'icône Bluetooth sur le panneau de commande s'arrête de clignoter. 2.8.2.7 Actualiser la liste des périphériques Le panneau de commande stocke les identifiants Bluetooth de jusqu'à quatre périphériques.
  • Page 42 2.8.3.2 Pour entrer dans le mode Bluetooth Le module de manette avec un écran de 2,8 po est plus compact et ne comprend pas les touches Mode et Profil. 12:00 Il faut appuyer plusieurs fois sur la touche Mode ( ) jusqu’à ce que le mode Bluetooth soit activé...
  • Page 43 Si plus d'un périphérique Bluetooth est jumelé et activé, un écran s'affiche MY BLUETOOTH DEVICES d'où vous pouvez sélectionner un périphérique Bluetooth pour le connecter et DEVICE A l'utiliser. DEVICE B DEVICE C Si un seul périphérique Bluetooth est activé, il s'affiche directement à l'écran. DEVICE D Passez d'un périphérique à...
  • Page 44 Quand un périphérique Bluetooth est sélectionné, l'écran affiche une icône représentant le type de périphérique choisi. 12:00 Si un seul périphérique Bluetooth est activé, cet écran s'affiche dès que le mode Bluetooth est activé. 44 - Module de manette Power Platform pour R-net...
  • Page 45 2.8.3.3 Touches de commande en mode Bluetooth A. Accéder aux réglages, page 46. B. Retournez au mode de conduite, page 46. C. Clic gauche de la souris, page 47. D. Clic droit de la souris, page 47. E. Déroulez vers le haut ou le bas, page 48. F.
  • Page 46 2.8.3.4 A – accéder aux réglages Maintenez la touche (A) enfoncée pour ouvrir le menu de réglage. Pour en savoir davantage sur le menu de réglage, voir 2.7 Menu de réglage, page 31. Une courte pression allume ou éteint les feux d'avertissement. 2.8.3.5 B –...
  • Page 47 2.8.3.6 C – clic gauche de la souris Pressez la touche pour activer le clic gauche de la souris. 2.8.3.7 D – clic droit de la souris Pressez la touche pour activer le clic droit de la souris. Module de manette Power Platform pour R-net - 47...
  • Page 48 2.8.3.8 E – défiler vers le haut ou le bas Poussez le contacteur à palette pour défiler vers le haut. Tirez sur le contacteur à palette pour défiler vers le bas. 2.8.3.9 F – fonctions de la manette Déplacez le curseur dans la direction désirée en actionnant la manette. Une légère poussée vers l'avant pour défiler vers le haut.
  • Page 49 2.8.4 Notes : réglages du mode Bluetooth qui ont été modifiés après la livraison Touche, interrupteur à bascule ou Fonction manette Module de manette Power Platform pour R-net - 49...
  • Page 50 Mode IR S'applique uniquement aux panneaux de commande R-net avec écran couleur de 3,5 po ou de 2,8 po et IR intégré. 2.9.1 Généralités La commande infrarouge, intégrée au module de la manette, permet de répliquer des périphériques IR d'usage courant, tels que les télécommandes pour téléviseur, système de son, câble/satellite ou installation de régulation des conditions ambiantes.
  • Page 51 2.9.2 Configuration IR Le menu Configuration IR peut être ouvert à l'aide du menu de réglage. Voir 2.7 Menu de réglage, page 31. Quand vous ouvrez le menu Configuration IR, les appareils par défaut s'affichent. Quand un appareil est sélectionné, ses commandes s'affichent. Quand une commande est suivie d'une coche, cela signifie qu'un code IR correspondant est stocké.
  • Page 52 2.9.3 Apprendre un code IR Un récepteur IR ( ) se trouve au-dessus de l’écran du panneau de commande. Pendant l'apprentissage d'un code, la télécommande doit être tenue de manière à ce que l'émetteur IR soit pointé vers le récepteur IR du panneau de commande.
  • Page 53 Les commandes de l'appareil s'afficheront à l'écran tel qu’illustré sur la figure à droite. Sélectionnez une commande à apprendre. Dans cet exemple, Canal Haut sera sélectionné dans le menu TV. Sélectionnez Apprentissage de code en bougeant la manette à droite pendant que la commande est en surbrillance.
  • Page 54 Pointez la télécommande du téléviseur vers le récepteur IR du panneau de commande et pressez deux fois la touche « Canal haut ». Si l'opération Apprentissage de code a été accomplie avec succès, une coche verte s'affiche à l'écran. 54 - Module de manette Power Platform pour R-net...
  • Page 55 Si l'opération Apprentissage de code a échoué, une croix rouge s'affiche à l'écran. Veuillez refaire l’opération Apprentissage de code. Après que le code a été appris, défilez vers le bas pour mettre Quitter en surbrillance. Bougez la manette vers la gauche pour retourner au menu des appareils, Configuration IR.
  • Page 56 2.9.4 Apprendre des codes IR séquencés De multiples codes IR peuvent être appris pour une seule commande dans le menu Configuration IR. Ceci permet de transmettre de multiples codes IR par une seule commande en mode IR. Exemples : La fonction marche/arrêt pour plusieurs appareils, le téléviseur et le lecteur DVD par exemple, peut être apprise dans une entrée simple dans le menu Configuration IR.
  • Page 57 2.9.4.1 Créez une séquence • Sélectionnez la commande à utiliser comme initiateur de séquence. Dans l'exemple qui nous occupe, TV – Marche. • Sélectionnez Apprentissage de code en bougeant la manette à droite pendant que la commande est en surbrillance. •...
  • Page 58 2.9.5 Activer et désactiver les codes IR Les codes IR peuvent être activés ou désactivés à partir du menu Configuration IR. Si un code est désactivé, il ne sera pas émis et ne s'affichera pas en mode IR. Pour désactiver un code IR, bougez la palette de vitesse vers le haut ou le bas. Un code IR désactivé...
  • Page 59 Pour supprimer tous les codes IR d'un appareil, sélectionnez Supprimer tous les codes dans le sous-menu de cet appareil. Pour supprimer tous les codes IR stockés dans le panneau de commande, sélectionnez Supprimer tous les codes dans le menu Configuration IR. Module de manette Power Platform pour R-net - 59...
