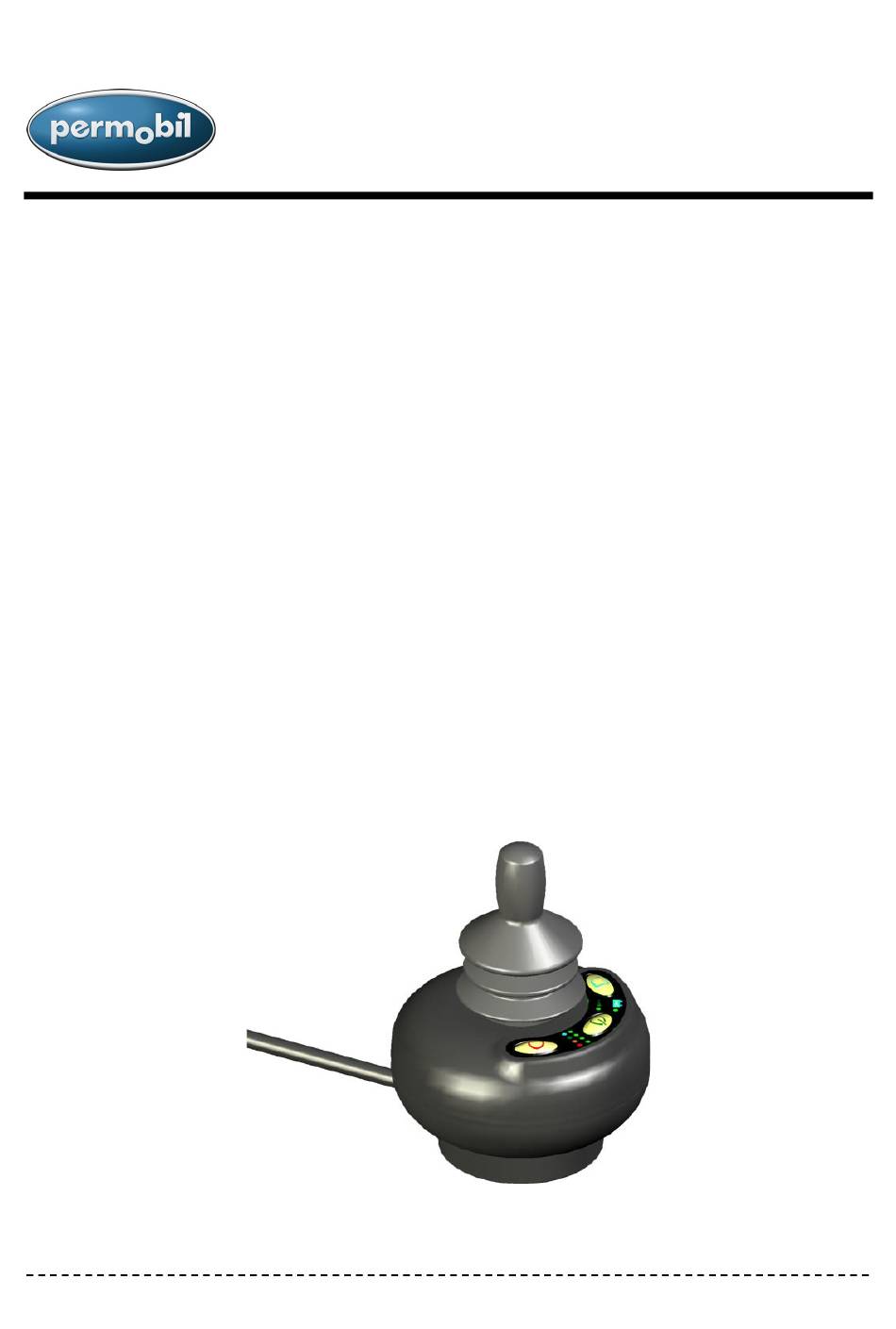

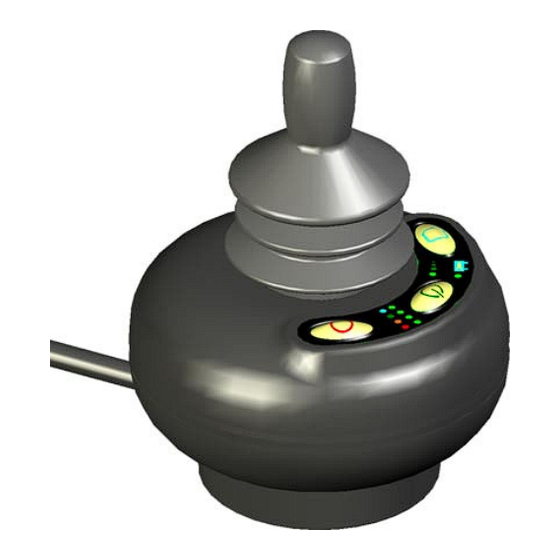

Manette compacte avancée CJA R-net
1. Généralités
La manette compacte avancée R-net (CJA R-net) est un dispositif d'entrée raccordé au
circuit électronique du fauteuil roulant R-net.
•
Module manette proportionnel avec coussin d'appui pour la main dans un petit
boîtier.
•
Manette D50800 de PG Drives Technology. Il s'agit d'une manette sans contact très
fiable, qui répond aux exigences les plus rigoureuses.
•
La manette CJA R-net peut être adaptée selon les besoins et les possibilités
spécifiques à l'utilisateur en réglant les paramètres « Throw » du système R-net .
•
La manette CJA R-net peut être montée dans une position idéale grâce au kit de
montage.
•
La manette CJA R-net présentant un diamètre de manche standard, elle peut être
munie de boutons adaptatifs disponibles sur le marché.
•
La manette CJA R-net peut être directement raccordée au système R-net.
•
La manette CJA R-net est intégralement protégée contre l'humidité et peut donc
être utilisée à l'extérieur.
Mode d'emploi de la manette compacte avancée CJA
Réf. : 205311-FR-0, Version : 2. 2009-10
Réf. pièce détachée : 1822772
CJA R-net
R-net
Page 1 de 19
Publicité
Table des Matières
Manuels Connexes pour Permobil CJA R-net
Sommaire des Matières pour Permobil CJA R-net
- Page 1 La manette CJA R-net peut être adaptée selon les besoins et les possibilités spécifiques à l’utilisateur en réglant les paramètres « Throw » du système R-net . • La manette CJA R-net peut être montée dans une position idéale grâce au kit de montage. •...
-
Page 2: Fonctionnement
Permobil Europe BV ou de PGDT. Le fonctionnement du système R-Net varie selon la programmation. Le présent mode d’emploi décrit les types de fonctionnement spéciaux de la manette CJA R-net . Pour consulter une description complète du système, veuillez vous reporter au mode d’emploi SK77981 de PGDT. -
Page 3: Conditions D'utilisation
2.2.2 Conditions d’utilisation Votre système de commande se compose intégralement de composants industriels, ce qui garantit un fonctionnement fiable dans un grand nombre de conditions. Néanmoins, vous pouvez accroître la fiabilité du système de commande en évitant au maximum de l’exposer à... -
Page 4: Commandes
2.4 Commandes La plupart des commandes de la manette CJA R-net font partie des commandes ordinaires du module manette standard de PGDT. La présente section décrit les commandes spéciales de la manette CJA R-net. Pour une description complète, veuillez vous reporter au mode d’emploi SK77981 de PGDT. -
Page 5: Bouton Gauche
qui, à son tour, enclenche les moteurs du fauteuil. N’utilisez pas le bouton marche/arrêt pour arrêter le fauteuil, sauf en cas d’urgence (dans le cas contraire, vous risquez d’écourter la durée de vie des composantes motrices du fauteuil). 2.4.2.2 Bouton gauche Selon la programmation du système de commande, ce bouton peut remplir différentes fonctions. -
Page 6: Aucun Éclairage
tableau d’indication d’état de la manette CJA. Aucun éclairage Le système est éteint. 2.4.2.7 Indicateur d’état Cet indicateur affiche l’état du module manette. Éclairage vert en permanence Indique que la manette est en mode Drive. Ce mode permet d’utiliser le fauteuil et de modifier le profil. -
Page 7: Écran De Diagnostic Ou Signal Acoustique
Mode Local Output La façon dont vous commandez vos vérins, vos phares ou votre avertisseur sonore dépend de la programmation de la manette CJA. Il est possible de programmer jusqu’à 16 sorties différentes (par exemple, pour l’inclinaison, le clignotant gauche et l’avertisseur sonore). -
Page 8: Préparation À La Conduite
Le contrôleur de vitesse intelligent minimise les effets des pentes et de différents types de terrain. Remarque ! L’utilisateur doit être capable de conduire le fauteuil en toute sécurité. Permobil Europe BV décline toute responsabilité en cas de pertes quelconques découlant du non-respect de cette condition. Page 8 de 19 R-net Mode d’emploi de la manette compacte avancée CJA... -
Page 9: Mouvement Lent Ou Réponse Lente
à tout moment lorsque le fauteuil est en mouvement. Permobil Europe BV décline toute responsabilité en cas de pertes quelconques découlant soit d’un arrêt inattendu du fauteuil, soit d’une utilisation erronée du fauteuil ou du système de commande. -
Page 10: Contrôles De Sécurité
2.9 Contrôles de sécurité Les circuits électroniques de votre système de commande sont conçus pour garantir une fiabilité et une sécurité optimales. Le micro-ordinateur de bord exécute jusqu’à 100 contrôles de sécurité par seconde. Afin de compléter ces contrôles de sécurité, nous vous conseillons de procéder aux contrôles périodiques ci-dessous. -
Page 11: Programmation
La garantie est annulée si la manette CJA R-net : - n’a pas été utilisée conformément au mode d’emploi CJA R-net (le présent manuel) de Permobil Europe BV ; - n’a pas été utilisée conformément au mode d’emploi du système de contrôle R-net SK77981 de PGDT ;... -
Page 12: Installation
La programmation doit être exclusivement confiée à des professionnels de la santé possédant des connaissances approfondies sur les systèmes de commande électroniques de PGDT et sur la manette CJA R-net de Permobil Europe BV. Toute programmation erronée peut compromettre la sécurité de la configuration du fauteuil pour l’utilisateur. -
Page 13: Manette Et Configuration Ics (Intelligent Control System)
32 mm. La distance respective entre les vis M5 1-3-5 et 2-4 est de 40 mm. 3.4.2 Montage du module d’alimentation et de l’ICS Contactez Permobil Europe BV pour de plus amples conseils. 3.4.3 Câbles Les câbles des différents modules doivent être posés et fixés de façon à ce qu’ils ne risquent pas d’être endommagés (coupure ou écrasement, par exemple). -
Page 14: Câblage Du Module Manette
Procédez comme suit pour débrancher les câbles de communication : - Tout en maintenant fermement le corps de connecteur, séparez les connecteurs. 3.6 Câblage du module d’alimentation et de l’ICS Contactez Permobil Europe BV pour de plus amples conseils. 3.7 Raccordement du programmateur informatique 3.7.1 Programmateur informatique Afin d’utiliser la suite de programmation informatique R-net, vous devez d’abord raccorder... -
Page 15: Essais De Fonctionnalité
- Le fauteuil ne doit pas s’arrêter brusquement, mais ralentir progressivement jusqu’à son arrêt complet. 3.9 Compatibilité électromagnétique (CME) La manette CJA R-net a été testée sur un fauteuil générique conformément à la directive 89/336/CEE et aux exigences CEM de la norme EN12184. 3.10 Indicateur de la batterie Veuillez vous reporter au chapitre 2 pour savoir comment consulter l’indicateur de la... -
Page 16: Tableau D'indication D'état Cja R-Net
3.11 Tableau d’indication d’état CJA R-net Page 16 de 19 R-net Mode d’emploi de la manette compacte avancée CJA Réf. : 205311-FR-0, Version : 2. 2009-10... -
Page 17: Table Des Matières
Table des matières Manette compacte avancée CJA R-net ......Fel! Bokmärket är inte definierat. 1. Généralités ..............Fel! Bokmärket är inte definierat. 2. Fonctionnement ............Fel! Bokmärket är inte definierat. 2,1 Introduction .............. Fel! Bokmärket är inte definierat. 2.2 Généralités .............. Fel! Bokmärket är inte definierat. - Page 18 3.8.4 Essai d’arrêt progressif ......... Fel! Bokmärket är inte definierat. 3.9 Compatibilité électromagnétique (CME) ....Fel! Bokmärket är inte definierat. 3.10 Indicateur de la batterie ......... Fel! Bokmärket är inte definierat. 3.11 Tableau d’indication d’état CJA R-net....Fel! Bokmärket är inte definierat. Page 18 de 19 R-net Mode d’emploi de la manette compacte avancée CJA...
