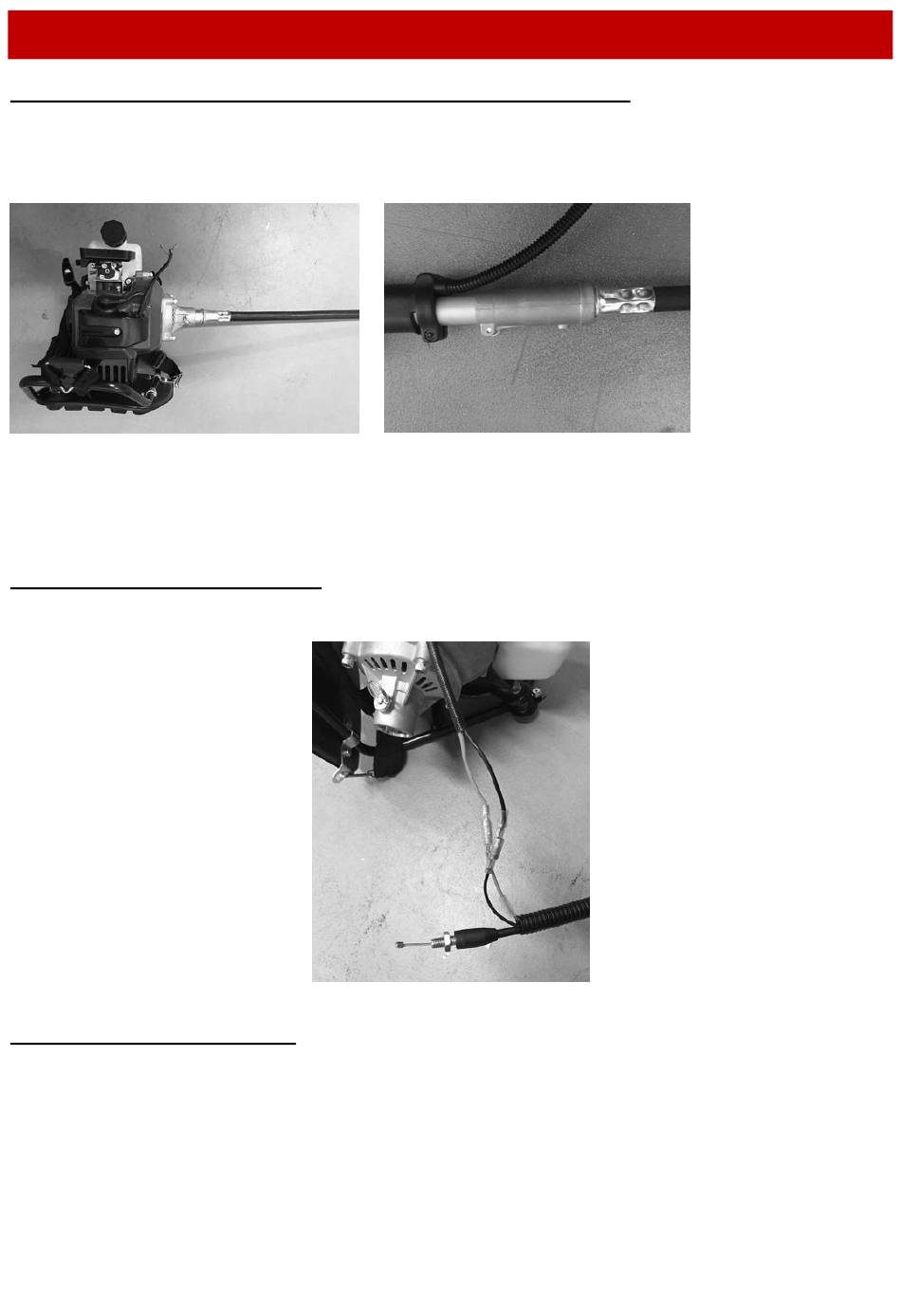

3. ASSEMBLAGE
Assemblage du tuyau flexible avec le moteur et le support de conduite
Tirez sur la clé qui se trouve sur le carter d'embrayage. Insérez l'extrémité du tube flexible (avec le trou)
-
dans le carter d'embrayage du moteur jusqu'à ce qu'il se verrouille en place. Relâchez la clé.
-
Insérez l'autre extrémité du tube flexible dans le tube jusqu'à ce qu'il se verrouille en place.
-
Assurez-vous que le bout carré de l'axe flexible est bien logé dans le joint de l'arbre d'entraî nement.
ATTENTION : Si l'insertion du tuyau flexible est difficile, le bout carré de l'axe flexible pourrait ne
pas bien être logé dans le joint de l'arbre d'entrainement. Ne forcez pas afin d'éviter des dé gâts sur
l'extrémité de l'axe flexible. Répétez la même procédure jusqu'à ce que l'axe flexible et le tuyau
soient bien ajustés.
Montage des cordons interrupteurs
Raccordez les cordons d'interrupteur aux deux cordons du moteur en les insérant l'un dans l'autre.
Montage du câble de commande
Retirez le couvercle du filtre d'air
-
-
Placez le câble de commande dans le boulon de ré glage, déplacez le joint tournant et placez le câble
dans celui-ci. Faites attention à ce que le trou rond du joint tournant soit orienté vers l'embout de
l'extrémité du fil intérieur.
Libérez le joint tournant et assurez-vous que l'embout du fil intérieur est bien placé dans le trou.
-
-
Remontez le couvercle du filtre à air.
19
