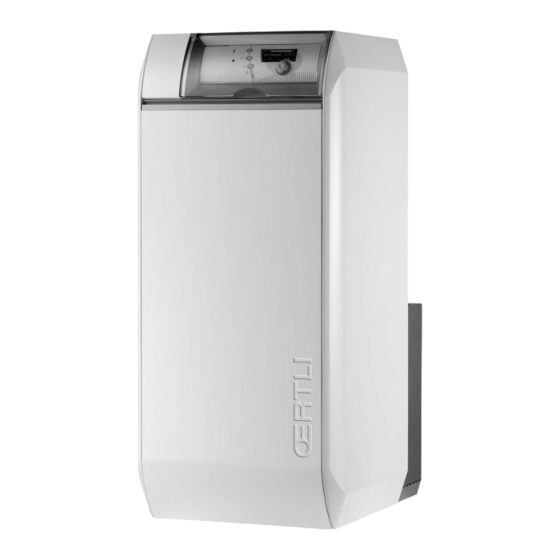

- Page 1 FRANCAIS 0085 Chaudières à gaz GV 140 N Notice d’installation, de mise en service et d’entretien 85194059 5/5/04 - 94858860...
- Page 2 SOMMAIRE GENERALITÉS ............... . 4 Caractéristiques techniques .
- Page 3 GARANTIE ................29 Symboles utilisés Attention danger Important...
- Page 4 - 90/396/CEE Directive Appareils à Gaz Normes visées : EN 297 ; EN 437 ; EN 625. Les chaudières GV 140 N sont des chaudières gaz en - 73/23/CEE Directive Basse Tension fonte au sol à brûleur atmosphérique à très faible émis- Norme visée : EN 60.335.1.
- Page 5 CHAUDIÈRE TYPE GV... N Puissance nominale Pn Puissance enfournée 20,1 26,7 33,3 Débit gaz 2,13 2,83 3,52 - Gaz H (G20) 2,47 3,29 4,10 - Gaz L (G25) - Propane (G31) kg/h 1,56 2,07 2,59 Nombre d’éléments fonte Nombre d’injecteurs Débit massique des fumées (G20) kg/h Température de fumées...
- Page 6 Dimensions principales ØB 1430 1291 1130 Pieds réglables : cotes de base : 40 mm, réglage pos- AFIN DE FACILITER LA PURGE , le remplis- sible de 40 à 55 mm. Toutes les cotes de hauteur sont sage de l’installation doit impérativement se indiquées avec un réglage de pieds à...
- Page 7 Colisage DESIGNATION Référence Colis n° GV 144 N 8519-9024 GM 30 Chaudière GV 145 N 8519-9025 GM 11 assemblée GV 146 N 8519-9026 GM 12 Tableau de X (Base) 8519-7000 GM 25 commande R (OE-tronic) 8519-7001 GM 26 Pour les options pouvant être montées sur ces chaudières, reportez-vous au tarif en vigueur.
- Page 8 2. DESCRIPTION Composants Description générale C’est une chaudière à gaz double service en fonte à brû- leur atmosphérique à prémélange total avec production d’eau chaude sanitaire intégrée. La conception du corps de chauffe en fonte à picots imbriqués permet d’obtenir de très hauts rendements. De plus, le chicanage des circuits de fumée limite le tirage naturel à...
- Page 9 3. INSTALLATION DE LA Manutention CHAUDIÈRE Réglementations Certificat de conformité Par l’application de l’article 25 de l’arrêté du 02/08/77 modifié et de l’article 1 modificatif du 05/02/99, l’installa- teur est tenu d’établir des certificats de conformité approuvés par les ministres chargés de la construction et de la sécurité...
- Page 10 Aérations Mise à niveau La section de l'aération, obligatoire dans le local où est installée la chaudière dans le cas d’une amenée d’air directe, doit être conforme à la norme DTU 61.1 (P45- 204) et en particulier à l’instruction relative aux aména- gements généraux (Cahier 1764, avril 1982).
- Page 11 4. MONTAGE DU TABLEAU en s’assurant que les ergots de centrage 3 tombent dans les fentes 4 de la carcasse. Pour la mise en place du tableau de commande dans la chaudière, procéder comme suit : 8519N007 Dévisser les 2 vis de fixation arrières du chapiteau. Retirer le chapiteau de la chaudière.
- Page 12 Remonter la porte et le chapiteau. Raccorder le câble brûleur sur le connecteur 12 plots situé sur la face inférieure du tableau de commande. Raccorder le câble du dispositif de sécurité anti- débordement sur le connecteur 3 plots du tableau de commande.
- Page 13 5. RACCORDEMENT DE LA 5.1.2 Raccordement hydraulique du circuit eau sanitaire CHAUDIÈRE Raccordement hydraulique L’installation doit être réalisée suivant la réglementation en vigueur, les règles de l’art et les recommandations contenues dans la présente notice. 5.1.1 Recommandations importantes pour le raccordement du circuit chauffage Il ne doit exister entre la chaudière et les sou- papes de sécurité, aucun organe d’obturation...
- Page 14 ● Raccordement du préparateur d’eau chaude sanitaire Les préparateurs d'eau chaude sanitaire peuvent fonc- tionner sous une pression de service maximale de 10 bar. En règle générale, ils fonctionnent sous 7 bar. ➤ Le raccordement entre la soupape de sécurité et le ballon ne doit pas présenter d'organes de sectionne- ment.
- Page 15 Raccordement à la canalisation gaz contrôlé et nettoyé au moins une fois par an. Raccordements électriques Dans tous les cas, un robinet de barrage sera placé le plus près possible de la chaudière. Les diamètres des tuyauteries doivent être définis Les raccordements doivent être effectués par d’après les spécifications B171 de l’ATG (Association un professionnel qualifié.
- Page 16 6. ADAPTATION A UN AUTRE GAZ Changer l’injecteur du brûleur d’allumage En FRANCE l’injecteur brûleur d’allumage Les opérations décrites ci-après doivent être 0,40 mm monté d’usine est valable pour le effectuées par un professionnel qualifié. fonctionnement au gaz naturel H et L (pas de changement nécessaire pour le passa- ge du H au L et inversement).
- Page 17 Réglage de la pression aux injec- teurs Brancher un manomètre sur la prise de pression située sur la nourrice. Retirer le couvercle de protection C du régulateur en le dévissant à l’aide d’un tournevis. Ajuster la pression aux injecteurs en agissant sur le régulateur gaz de la vanne (augmenter la pression diminuer la pression Pression nourrice (mbar)
- Page 18 7. PRESSIONS DE REGLAGE ET MARQUAGE DES INJECTEURS CALIBRES Nombre d’éléments de la chaudière Injecteur H 210B 210B 210B Injecteur L 245B 245B 245B Injecteur propane 140A 140A 140A Pression nourrice H mbar Pression nourrice L mbar 12,1 12,1 12,1 Pression nourrice mbar propane...
- Page 19 8. MISE EN SERVICE Remplissage de l’installation Remplir en premier lieu le ballon d’eau chaude sanitaire. Purgeur automatique ● Circuit eau chaude sanitaire : - Remplir le ballon par le tube d’entrée d’eau froide. Le cas échéant rincer le circuit sanitaire (notamment en cas de remise en route) en laissant l’eau s’écouler pendant un certain temps.
- Page 20 Vérifications avant mise en service Fonctionnement de la chaudière équipée du coffret de sécurité Avant d’effectuer la mise en service de la chaudière, il y 577 DBC a lieu de vérifier les points suivants : ● Principe de fonctionnement - Vérifier que l’appareil est bien réglé pour le type de gaz utilisé.
- Page 21 ● Cycle de fonctionnement avec mise en sécurité ● Cycle de fonctionnement avec coupure du (démarrage sans signal de flamme) thermostat antidébordement de fumées Signaux d’entrée nécessaire Signaux de sortie du coffret Signaux d’entrée nécessaire Signaux de sortie du coffret Contact fermé...
- Page 22 Vérifications et réglages après mise Procédure de contrôle : en service Eteindre la chaudière et retirer le tuyau de fumées reliant la chaudière à la cheminée. Obturer la buse de fumées 8.5.1 Contrôle de la pression à la nourrice de la chaudière à l’aide d’une plaque en tôle (ou d’un autre matériau résistant à...
- Page 23 9. MAINTENANCE Nettoyage du brûleur principal et du brûleur d’allumage Le nettoyage du brûleur principal et l’injecteur du brûleur d’allumage avec son filtre doit être effectué régulièrement pour assurer un bon rendement. Il est conseillé de le faire au moins 1 fois par an. 30-35°...
- Page 24 OERTLI vous auront indiquée. Le ramonage du conduit de fumée et du pot de purge attenant, doit être effectué au moins L’état d’encrassement du corps de chauffe doit être con-...
- Page 25 Vérifications périodiques du ballon 9.7.1 Opérations à effectuer pour le détartrage, le contrôle ou le remplacement de l’anode d’eau chaude sanitaire ● Cas de l’anode titane TAS (série) ● Anode titane (TAS) Aucune opération d’entretien Le tableau doit être sous tension pour assurer le fonctionnement de l’anode.
- Page 26 de sécurité, mettre le groupe en position vidange et ouvrir un robinet d'eau chaude (ou un robinet de pur- ge) pour permettre l'entrée d'air. 4. Déposer le panneau avant et les sondes. 5. Déposer le tampon (clé de 13 mm). 6.
- Page 27 Incidents et remèdes Symptômes Causes probables Remèdes chaudière - Le thermostat chaudière - Provoquer une demande en agissant sur le thermostat chau- démarre pas et le n’est pas en demande. dière ou au niveau de la régulation (option). coffret de sécurité - La régulation (option) n’est n’est pas en déran- pas en demande.
- Page 28 Symptômes Causes probables Remèdes Corps fonte - Pression amont trop éle- - Revoir l’alimentation en gaz encrassé (côté vée foyer) - Brûleur encrassé - Nettoyer le brûleur - Aération de la chaufferie - Agrandir les aérations, caréner les bouches d’aération insuffisante ou mal placée - Vanne gaz défectueuse - Contrôler vanne gaz et remplacer le cas échéant.
- Page 29 10. GARANTIE échéant au profit de l’acheteur des dispositions légales applicables en Belgique en matière de vices cachés. Vous venez d'acquérir un appareil OERTLI et nous vous Autres pays remercions de la confiance que vous nous avez ainsi témoignée. Les dispositions qui précèdent ne sont pas exclusives du bénéfice le cas échéant au profit de l’acheteur des dis-...
- Page 32 +33 3 89 37 32 74 La Société OERTLI THERMI QUE S.A.S., ayant le souci de la qualité de ses produits, cherche en permanence à les améliorer. Elle se réserve donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document.
