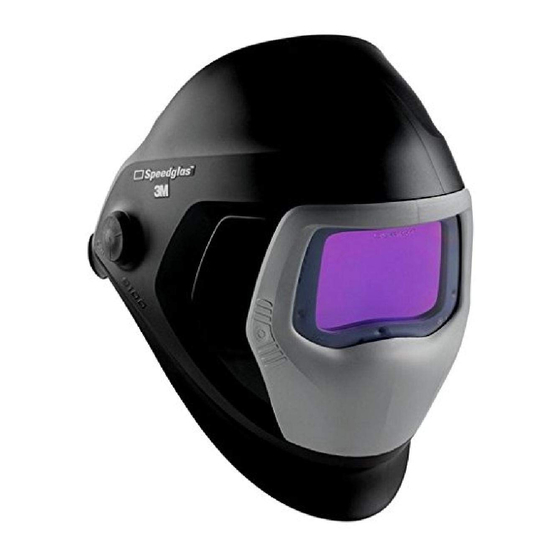

3M Speedglas 9100 Guide Rapide

Masques de soudage 3M
Réglages et entretien
Repères de mise en place*
Le bandeau de confort
Doit être placé à
mi-hauteur du front
La molette de
serrage latérale
Doit se trouver
face à la partie
supérieure de
l'oreille
Points de réglages du harnais*
Le double serre-tête
Inclinaison verticale
du masque
Le bandeau
1 2
Réglage du tour de tête
L M
Large Moyen
Réglages de la cassette optoélectronique
Bouton de sélection de la teinte foncée
Choisir la teinte en fonction de l'application :
TEINTE APPLICATION
3 Meulage
5 Soudage / découpe au chalumeau
8 Soudage plasma
TIG faible ampérage
9 - 13 Teintes variables - tous types de
soudage
INFORMATION IMPORTANTE
Le passage du palier entre les teintes "5 - 8" et les teintes "9 - 13" se fait en
maintenant une pression de 2 secondes sur le bouton "SHADE".
Pour voir sur quelle teinte le fi ltre de soudage a été réglé, appuyer brièvement sur
le bouton "Shade". Pour choisir une teinte différente, appuyer de nouveau sur le
bouton "Shade" alors que le témoin lumineux clignote et appuyer ensuite à plusieurs
reprises jusqu'à ce que la diode corresponde à la teinte souhaitée.
* Réglages du harnais et du masque non valable pour le 9100 MP
™
Les deux serre-têtes
Doivent être ajustés
au plus près du crâne
La partie arrière
du harnais
Doit être
positionnée
en-dessous /
au-dessus de l'os
occipital
3
La partie arrière
du harnais avec molette
de serrage
1 2 3
Réglage de l'éloignement par rapport
S
Petit
au visage
FONCTIONNEMENT
A l'allumage de la cassette
Cassette éteinte - une pression quand
la cassette est en teinte 8
Une pression quand la cassette est en
position teinte 5
Pressions successives pour que la diode se
positionne au niveau de la teinte choisie
™
Speedglas 9100
Réglages des molettes*
Note ! Si la molette est trop serrée la position de maintien ne fonctionnera pas correctement.
Positionnement du masque*
Position verticale du masque
selon la position de la tête
lors du soudage
(regard vers le haut
ou vers le bas)
Mise en place du bandeau
de confort frontal
Choisir le bon délai, c'est à dire le temps de retour à la teinte claire :
DÉLAI
1, 2, 3, 4 Retour à la teinte claire standard - en une fois
5 et 6 Fort éblouissement - retour à la teinte claire en deux temps
Pointage ... Teinte claire intermédiaire (5) ) retour à la teinte claire (3) après 2 secondes
Choisir la sensibilité d'obscurcissement en fonction du procédé
de soudage utilisé
SENSIBILITÉ
{ {
Position Bloquée en teinte claire - Meulage
Position 1 Interférence avec les arcs générés par les soudeurs situés à proximité
Position 2 Standard
Position 3 Bas ampérage - Luminosité régulière (TIG)
Position 4 Très bas ampérage - TIG inversé
Position 5 Très sensible - TIG / Arc caché
{ {
Position Bloquée en teinte foncée - Comme un fi ltre passif
ou
Ajustement de la partie arrière
du harnais selon :
• La position de la tête
lors du soudage
• L'anatomie du porteur
(position de l'os occipital)
Éloignement par rapport
au visage (plus confortable
lors du port de masques
respiratoires)
APPLICATION
APPLICATION
