Le double écran montre la valeur du facteur de puissance PF monophasé et l'angle de phase
PG. Ensuite appuyez sur SEL à nouveau pour sélectionner la deuxième phase, voir la figure 19.
Appuyez sur SEL pour sélectionner la deuxième phase, voir la figure 19.
Le double écran montre la valeur biphasée du facteur puissance PF et l'angle de phase
PG. Ensuite appuyez sur SEL à nouveau pour aller à la troisième phase.
Appuyez sur SEL pour sélectionner la troisième phase, voir la figure 20.
5.
Lorsque vous mesurez 3 conducteurs triphasés :
La méthode de première phase et la troisième phase est le même que celui-là de
4 conducteurs triphasés.
Ignorez la mesure biphasée.
La touche MAXMIN n'est pas valable lorsqu'on mesure le facteur de puissance.
6.

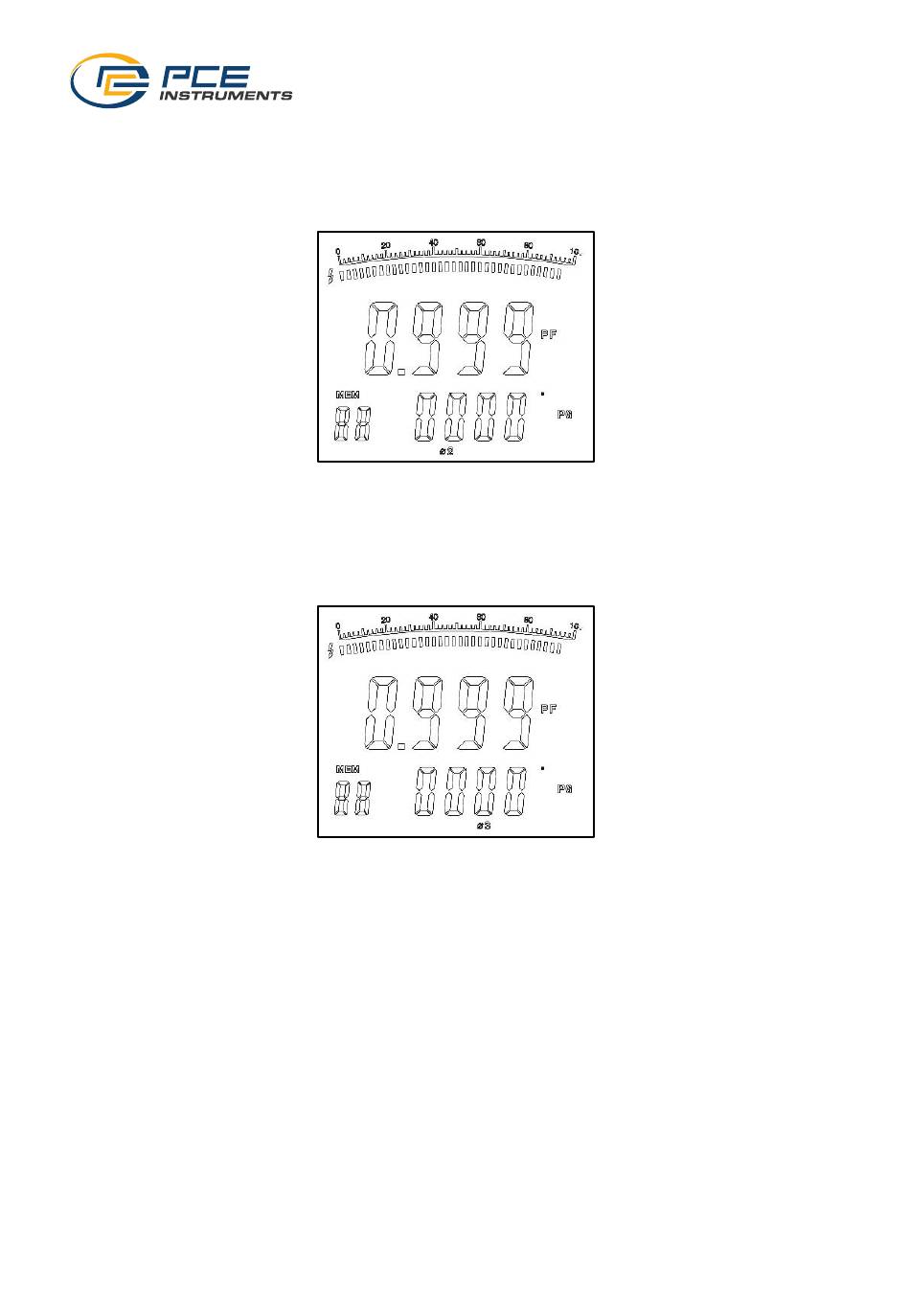

Figure 19
Figure 20
© PCE Instruments
16
