6.3
kW | Mesure de puissance active + angle de phase
Pour mesurer la puissance + angle de phase, connectez le mesureur de la façon suivante :
1.
Tournez le bouton sélecteur à KW pour sélectionner Puissance active + angle de
phase :
2.
Appuyez la touche-gâchette pour ouvrir la pince du mesureur et saisir le conducteur à
mesurer.
3.
Voyez la méthode de connexion sur les figures 6, 7 et 8.
Insérez les pinces crocodiles L1, L2, L3 au terminal d'entrée et connectez-les à chaque
4.
câble triphasé.
Insérez la pince crocodile noir au terminal d'entrée COM et connectez-la au câble
5.
neutre triphasés.
Remarque

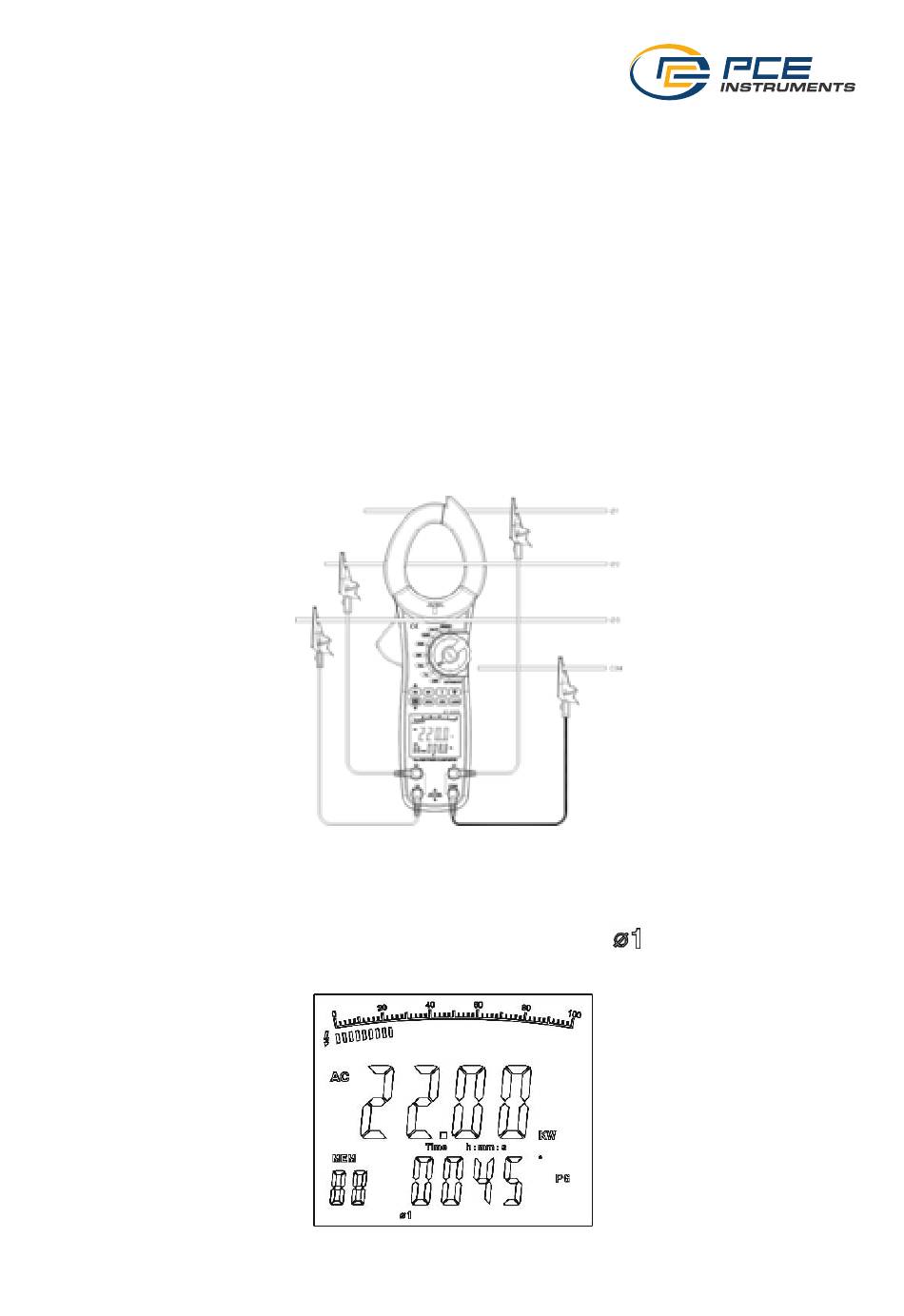

Lorsque vous mesurez 4 conducteurs triphasés connectez le mesureur comme
décrit sur la figure suivante :
6.3.1
Instructions de mesure
1.
Appuyez sur la touche SEL pour choisir la phase première
doublé écran montre la valeur de puissance active kW et la valeur PG de la deuxième
phase 1.
Figure 6
Figure 7
© PCE Instruments
11
, voyez la figure 7. Le
