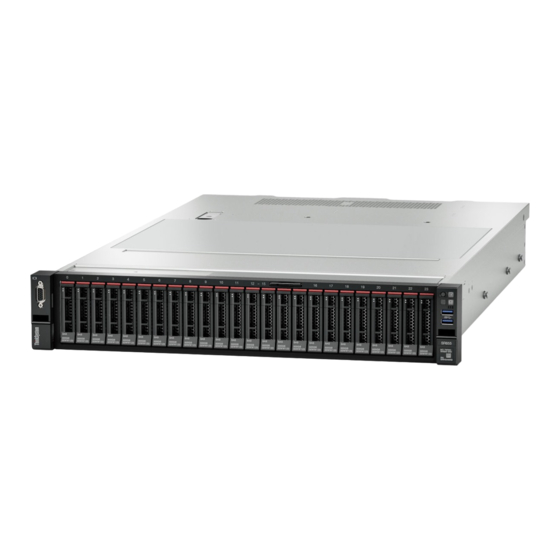

Page 1 ThinkSystem SR655 Guide de maintenance Types de machine : 7Y00 et 7Z01...
Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des dispositions relatives à la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Quinzième édition (Avril 2023)
Page 4 à chaud ... 277 Installation d'un module de mémoire ..233 Remplacement d'une pile CMOS ..236 ThinkSystem SR655 Guide de maintenance...
Page 6 ThinkSystem SR655 Guide de maintenance...
Page 7 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2019, 2023...
Page 8 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l’audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 9 • Vérifiez que la couche isolante n’est pas effilochée, ni déchirée. 3. Vérifiez l’absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d’endommagement par les flammes ou la fumée).
Page 10 ThinkSystem SR655 Guide de maintenance...
Page 11 Identification de votre serveur Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
Page 12 Scannez le code QR à l'aide d'un appareil mobile et d'une application de lecteur de code QR afin d'accéder rapidement au site Web de maintenance Lenovo de ce serveur. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur.
Page 13 » à la page 151. Pour obtenir la liste des processeur pris en charge, voir : https:// serverproven.lenovo.com/ Systèmes d’exploitation pris en charge et certifiés : • Microsoft Windows Server • VMware ESXi • Red Hat Enterprise Linux •...
Page 14 – Un port série – Un connecteur VGA – Deux connecteurs USB 3.2 Gen 1 (5 Gbit/s) – Un connecteur de gestion BMC RJ-45 – Deux ou quatre connecteurs Ethernet sur l'adaptateur Ethernet OCP 3.0 (facultatif) ThinkSystem SR655 Guide de maintenance...
Page 15 Tableau 1. Spécifications du serveur (suite) Spécification Description Processeur graphique Votre serveur prend en charge les GPU ou adaptateurs de traitement suivants : • Unités GPU demi-longueur, extra-plates, largeur unique : – ThinkSystem NVIDIA Quardo P620 2 GB PCIe Active GPU –...
Page 16 • Deux types de ventilateurs pris en charge : – Module ventilateur ThinkSystem SR655 2U (ventilateur standard) – Module de ventilation hautes performances ThinkSystem SR655 (vitesse de 29 000 tours/minute) Remarque : Si un adaptateur Ethernet OCP 3.0 est installé, lorsque le système est mis hors tension mais encore branché...
Page 17 Tableau 1. Spécifications du serveur (suite) Spécification Description Configuration minimale pour le • Un processeur débogage • Une barrette DIMM dans l'emplacement 1 • Un bloc d’alimentation • Une unité de disque dur ou une unité M.2 (si le système d’exploitation est nécessaire pour le débogage) •...
Page 18 Lenovo vous recommande de faire appel à des experts qualifiés dans ce domaine pour déterminer si vous êtes en conformité avec les réglementations en vigueur.
Page 19 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l’endommagement de l’unité, Lenovo peut, sous certaines conditions, mettre à...
Page 20 Server, Red Hat Enterprise Linux (RHEL) et SUSE Linux Enterprise Server (SLES) spécifiques. Des UXSP de microprogramme uniquement et spécifiques aux types de machine sont également disponibles. Consultez le tableau suivant pour déterminer le meilleur outil Lenovo à utiliser pour l’installation et la configuration du microprogramme : Remarque : Les paramètres UEFI du serveur pour la mémoire ROM en option doivent être définis sur UEFI...
Page 21 • Lenovo XClarity Provisioning Manager Depuis Lenovo XClarity Provisioning Manager, vous pouvez mettre à jour le microprogramme BMC, le microprogramme UEFI et le logiciel Lenovo XClarity Provisioning Manager. Remarque : Par défaut, l’interface utilisateur graphique Lenovo XClarity Provisioning Manager s’affiche lorsque vous appuyez sur la touche indiquée dans les instructions à...
Page 22 Astuces Lenovo met régulièrement à jour le site Web du support avec les dernières astuces et techniques qui vous permettent de résoudre des problèmes pouvant survenir avec votre serveur. Ces Astuces (également appelées astuces RETAIN ou bulletins de maintenance) fournissent des procédures de contournement des problèmes liés au fonctionnement de votre serveur.
Page 23 « Mise hors tension du serveur » à la page Mise hors tension du serveur Le serveur reste en état de veille lorsqu'il est connecté à une source d'alimentation, ce qui permet au Lenovo ThinkSystem System Manager de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant d'état d'alimentation éteint), vous devez déconnecter tous les câbles...
Page 24 ThinkSystem SR655 Guide de maintenance...
Page 25 Les figures suivantes présentent les vues avant des modèles de serveur avec des baies d'unité de 2,5 pouces. Figure 4. Modèle de serveur sans fond de panier Figure 5. Modèle de serveur avec huit baies d'unité 2,5 pouces © Copyright Lenovo 2019, 2023...
Page 26 Chaque unité remplaçable à chaud dispose de deux voyants. Voyant d’unité Description État Voyant d'activité de l'unité Vert fixe L’unité est alimentée mais non active. Vert clignotant L’unité est active. Voyant d'état de l'unité Jaune fixe L’unité a détecté une erreur. ThinkSystem SR655 Guide de maintenance...
Page 27 Description Voyant d’unité État Clignotement jaune (lent, environ un L’unité est en cours de régénération. clignotement par seconde) L'adaptateur RAID recherche Clignotement jaune (rapide, environ quatre clignotements par seconde) l'emplacement de l'unité. Étiquette amovible Une étiquette sur la languette indique les informations réseau (adresse MAC et autres données) pour l'accès à...
Page 28 Chaque unité remplaçable à chaud dispose de deux voyants. Voyant d’unité Description État Voyant d'activité de l'unité Vert fixe L’unité est alimentée mais non active. Vert clignotant L’unité est active. Voyant d'état de l'unité Jaune fixe L’unité a détecté une erreur. ThinkSystem SR655 Guide de maintenance...
Page 29 Description Voyant d’unité État Clignotement jaune (lent, environ un L’unité est en cours de régénération. clignotement par seconde) L'adaptateur RAID recherche Clignotement jaune (rapide, environ quatre clignotements par seconde) l'emplacement de l'unité. Bloc d'E-S avant Pour plus d’informations à propos des commandes, connecteurs et voyants d’état du bloc d’E-S avant, voir «...
Page 30 également maintenir le bouton d'alimentation enfoncé pendant plusieurs secondes pour mettre le serveur hors tension. Voir : « Mise sous tension du serveur » à la page 13. Le voyant d'état de l'alimentation vous indique l'état actuel de l'alimentation. ThinkSystem SR655 Guide de maintenance...
Page 31 Couleur Description État Sous tension, fixe Vert Le serveur est sous tension et en cours d'exécution. Clignotement lent Vert Le serveur est hors tension et est prêt à être mis sous tension (état de veille). (environ un clignotement par seconde) Aucun Aucune alimentation en courant alternatif n'est appliquée au serveur.
Page 32 Connecteurs USB 3.2 Gen 1 (5 Gbit/s) (2) Connecteur VGA Connecteur réseau de gestion du BMC Connecteurs Ethernet sur adaptateur Ethernet OCP 3.0 (facultatif) Baies d'unité arrière 2,5 pouces (4) Baies d'unité arrière 3,5 pouces (4) ThinkSystem SR655 Guide de maintenance...
Page 33 Emplacements PCIe 1 2 3 4 5 6 7 8 Vous trouverez les numéros d'emplacement PCIe à l'arrière du châssis. Emplacements PCIe 1, 2 et 3 sur carte mezzanine 1 : Il existe quatre types de cartes mezzanines qui peuvent être installées dans l'emplacement de 1 de carte mezzanine.
Page 34 Les blocs d'alimentation de secours remplaçables à chaud permettent d'éviter l'interruption brutale du système lorsqu'un bloc d'alimentation est défaillant. Vous pouvez vous procurer un bloc d’alimentation auprès de Lenovo et l’installer pour apporter une alimentation de secours sans mettre le serveur hors tension.
Page 35 L'un des connecteurs Ethernet sur l'adaptateur Ethernet OCP 3.0 peut également fonctionner en tant que connecteur de gestion avec la capacité de gestion partagée. Si le connecteur de gestion partagé est défaillant, le trafic peut basculer automatiquement vers un autre connecteur sur l'adaptateur. Baies d'unité...
Page 36 • Jaune : Le bloc d’alimentation est défaillant. Pour résoudre le problème, remplacez le d'alimentation bloc d'alimentation. • Éteint : Le bloc d'alimentation fonctionne normalement. Composants de la carte mère La figure de cette section présente l’emplacement des composants sur la carte mère. ThinkSystem SR655 Guide de maintenance...
Page 37 Figure 17. Composants de la carte mère Pile CMOS Connecteur d'alimentation de fond de panier arrière Emplacement 2 carte mezzanine Connecteur VGA avant Logement de l'adaptateur OCP Ethernet Emplacement 1 carte mezzanine Connecteur du panneau frontal Voyants d'erreur DIMM 1-16 Connecteurs PCIe* Connecteur USB avant Connecteur de bande latérale de ventilateur...
Page 38 – Connecteur d’alimentation de fond de panier d’unité 3,5 pouces central lorsque le boîtier d'unités de disque dur 3,5 pouces central est installé. Voyants de la carte mère La figure de cette section présente l’emplacement des voyants sur la carte mère. ThinkSystem SR655 Guide de maintenance...
Page 39 Figure 18. Voyants de la carte mère Tableau 8. Voyants de la carte mère Légende Légende Voyant de présence BMC Voyant d’ID système Voyant d'erreur système Voyants d'erreur des barrettes DIMM (16) Voyants d'erreur du ventilateur (6) Voyant de présence BMC Le voyant de présence BMC vous permet d’identifier l’état du module BMC.
Page 40 « Manipulation des dispositifs sensibles à l'électricité statique » à la page 144 • Tous les blocs de commutateurs et de cavaliers de la carte mère n’apparaissant pas sur les figures du présent document sont réservés. ThinkSystem SR655 Guide de maintenance...
Page 41 Figure 19. Cavaliers de la carte mère Tableau 9. Description du cavalier Nom du cavalier Numéro du cavalier Paramètres du cavalier Cavalier CMOS • Broches 1 et 2 : Le cavalier est configuré selon les d'effacement paramètres par défaut. • Broches 2 et 3 : Effacement des paramètres CMOS. Activer le cavalier flash •...
Page 42 20 « Composants serveur » à la page 33 http://datacentersupport.lenovo.com/products/servers/thinksystem/sr655/7y00/parts Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l’illustration. Certaines pièces ne sont disponibles que sur certains modèles. ThinkSystem SR655 Guide de maintenance...
Page 43 Figure 20. Composants serveur Chapitre 2 Composants serveur...
Page 44 Pour plus d’informations sur la commande de pièces affichées dansFigure 20 « Composants serveur » à la page 33 http://datacentersupport.lenovo.com/products/servers/thinksystem/sr655/7y00/parts Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces. Carter supérieur √...
Page 45 Tableau 10. Liste des pièces (suite) Consomma- FRU (Field CRU de CRU de bles et Description Replaceable Index niveau 1 niveau 2 composants Unit) structurels Support de carte mezzanine 2, LP √ Support mural arrière, 2 emplacements PCIe avec boîtier d'unités de disque dur √...
Page 46 Carte mezzanine interne √ Support M.2 √ Adaptateur M.2 √ Dispositif de retenue M.2 √ Unité M.2 √ Boîtier d'unités de disque dur central 2,5 √ pouces Boîtier d'unités de disque dur central 3,5 √ pouces ThinkSystem SR655 Guide de maintenance...
Page 47 Plusieurs cordons d’alimentation sont disponibles, selon le pays et la région où le serveur est installé. Pour afficher les cordons d'alimentation disponibles pour le serveur : 1. Accédez à : http://dcsc.lenovo.com/#/ 2. Cliquez sur Preconfigured Model (Modèle préconfiguré) ou Configure to order (Configuration de la commande).
Page 48 Si vous ne le faites pas, le retrait des câbles endommagera les connecteurs de câble de la carte mère, qui sont fragiles. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère. ThinkSystem SR655 Guide de maintenance...
Page 49 Connecteur VGA Cette section décrit le cheminement des câbles pour le connecteur VGA sur le taquet d'armoire gauche. Remarque : Le connecteur VGA est disponible sur certains modèles uniquement. Figure 21. Cheminement des câbles du connecteur VGA À Câble VGA sur le taquet gauche de l'armoire Connecteur VGA avant sur la carte mère Bloc d'E-S avant Cette section décrit le cheminement des câbles pour le bloc d’E-S avant.
Page 50 Figure 22. Cheminement des câbles pour le bloc d'E-S avant sur le châssis À Câble USB avant Connecteur USB avant sur la carte mère Câble du panneau frontal Connecteur de panneau avant sur la carte mère ThinkSystem SR655 Guide de maintenance...
Page 51 Bloc d'E-S avant sur le taquet d'armoire droit Figure 23. Cheminement des câbles pour le bloc d'E-S avant sur le taquet d'armoire droit À Câble du bloc d'E-S avant Connecteur USB avant et connecteur du panneau avant de la carte mère Unités M.2 Cette section fournit des informations sur le cheminement des câbles pour les unités M.2.
Page 52 « Cheminement des câbles pour les modules supercondensateur RAID sur le kit pour carte mezzanine interne » à la page 45 Remarque : Une rallonge est fournie pour chaque module de supercondensateur RAID pour la connexion. ThinkSystem SR655 Guide de maintenance...
Page 53 Figure 25. Branchement du module de supercondensateur RAID sur l'adaptateur RAID Cheminement des câbles des modules de supercondensateur RAID sur la grille d'aération standard Figure 26. Cheminement des câbles des modules de supercondensateur RAID sur la grille d'aération standard À Câble du supercondensateur 1 Connecteur de supercondensateur sur l'adaptateur RAID sur la carte mezzanine interne...
Page 54 Figure 27. Cheminement des câbles des modules de supercondensateur RAID sur le boîtier d'unités de disque dur central À Câble du supercondensateur 1 Connecteur de supercondensateur sur l'adaptateur RAID sur la carte mezzanine 1 Câble du supercondensateur 2 Connecteur de supercondensateur sur l'adaptateur RAID sur la carte mezzanine 2 ThinkSystem SR655 Guide de maintenance...
Page 55 Cheminement des câbles pour les modules supercondensateur RAID sur le kit pour carte mezzanine interne Figure 28. Cheminement des câbles pour les modules supercondensateur RAID sur le kit pour carte mezzanine interne À Câble du supercondensateur 1 Connecteur de supercondensateur sur l'adaptateur RAID sur la carte mezzanine interne Câble du supercondensateur 2 Connecteur de supercondensateur sur l'adaptateur RAID sur la carte...
Page 56 Adaptateur GPU sur la carte mezzanine 3 Connecteur d'alimentation GPU 2 sur la carte mère Commutateur de détection d'intrusion Cette section décrit le cheminement des câbles pour le commutateur d'intrusion sur le support de carte mezzanine 2. ThinkSystem SR655 Guide de maintenance...
Page 57 Figure 30. Cheminement des câbles du commutateur d'intrusion Câble À câble de commutateur d'intrusion du support de carte Connecteur du commutateur d'intrusion sur la carte mère mezzanine 2 Cartes mezzanines Cette section fournit des informations sur le cheminement des câbles pour cartes mezzanines. Le serveur prend en charge jusqu’à...
Page 58 Connecteur PCIe 6 sur la carte mère Remarque : La carte mezzanine x16/x16 ou x16/x8/x8 PCIe 1 n’est pas prise en charge si trois fonds de panier d’unité avant 2,5 8 x 2,5 pouces sont connectés à des connecteurs PCIe intégrés. ThinkSystem SR655 Guide de maintenance...
Page 59 Connexion du câble de la carte mezzanine 3 (x8/x8 PCIe) Figure 32. Cheminement de câbles pour la carte mezzanine 3 (x8/x8 PCIe) Câble À Un connecteur PCIe 2 sur la carte mezzanine Connecteur PCIe 2 sur la carte mère Cordon d'interface Un connecteur PCIe 3 sur la carte mezzanine Connecteur PCIe 3 sur la carte mère Remarque : La carte mezzanine x8/x8 PCIe 3 n’est pas prise en charge si le serveur est équipé...
Page 60 Connexion de l’alimentation de la carte mezzanine 3 et de la bande latérale Remarque : Les connexions des câbles d’alimentation et de la bande latérale pour la carte mezzanine PCIe 3 x8/x8 et pour la carte mezzanine PCIe 3 x16/x16 sont identiques. ThinkSystem SR655 Guide de maintenance...
Page 61 Figure 34. Connexion de l’alimentation de la carte mezzanine 3 et de la bande latérale Câble À Cordon d'interface Connecteur d'alimentation sur la carte Connecteur d'alimentation de la carte mezzanine mezzanine 3 sur la carte mère Cordon d'interface Connecteur de la bande latérale sur la carte Bande latérale de la carte mezzanine 3 sur la mezzanine carte mère...
Page 62 Connecteur d'alimentation sur le fond de Connecteur d'alimentation du fond panier avant 2 sur la carte mère panier 2 Connecteur d'alimentation sur le fond de Connecteur d'alimentation du fond panier avant 3 sur la carte mère panier 3 ThinkSystem SR655 Guide de maintenance...
Page 63 Connexions d'alimentation pour les fonds de panier d'unité avant 3,5 pouces Figure 36. Câblage d'alimentation pour les fonds de panier d'unité avant 3,5 pouces À Connecteur d'alimentation 1 sur le fond de Connecteur d'alimentation du fond panier avant 1 sur la carte mère panier Connecteur d’alimentation 2 sur le fond de Connecteur d'alimentation du fond panier avant 2 sur la carte mère...
Page 64 Connecteur d'alimentation du fond de panier central 2 sur la carte panier 2 mère Remarque : Le connecteur d’alimentation du fond de panier central 1 (2.5" Mid BP1 Pwr) se trouve sous le boîtier d’unités de disque dur central. ThinkSystem SR655 Guide de maintenance...
Page 65 Connexions d'alimentation pour le fond de panier d'unité central 3,5 pouces Figure 38. Câblage d'alimentation pour le fond de panier d'unité central 3,5 pouces À Connecteur d'alimentation sur le fond de Connecteur d'alimentation du fond panier central sur la carte mère panier Connexions d'alimentation pour fonds de panier arrière Figure 39.
Page 66 « Configuration 1 : un fond de panier avant 8 x 3,5 pouces SAS/SATA » à la page 57 • « Configuration 2 : un fond de panier avant 8 x 3,5 pouces SAS/SATA, un adaptateur 8i RAID/HBA » à la page 57 ThinkSystem SR655 Guide de maintenance...
Page 67 Configuration 1 : un fond de panier avant 8 x 3,5 pouces SAS/SATA Figure 41. Cheminement des câbles pour une configuration avec un fond de panier avant 8 x 3,5 pouces SAS/SATA Câble À Cordon d'interface Connecteur SAS 0 sur le fond de panier Connecteur PCIe 7 sur la carte mère Cordon d'interface Connecteur SAS 1 sur le fond de panier...
Page 68 Figure 42. Cheminement des câbles pour une configuration avec un fond de panier avant 8 x 3,5 pouces SAS/SATA et un adaptateur 8i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 3.5" SAS/SATA 8-Bay X40 RAID Cable Kit Câble À Connecteur SAS 0 sur le fond de panier Adaptateur RAID/HBA •...
Page 69 • « Configuration 5 : un fond de panier avant 12 x 3,5 pouces SAS/SATA, un boîtier d'unités de disque dur arrière (SAS/SATA), deux adaptateurs RAID/HBA (8i+16i) » à la page 63 • « Configuration 6 : un fond de panier avant 12 x 3,5 pouces SAS/SATA, un boîtier d'unités de disque dur arrière (SAS/SATA), un boîtier d'unités de disque dur central (SAS/SATA), un adaptateur RAID 24i »...
Page 70 16i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Câble À Connecteur SAS 0 sur le fond de panier Adaptateur RAID/HBA •...
Page 71 Figure 45. Cheminement des câbles pour une configuration avec un fond de panier avant 12 x 3,5 pouces SAS/SATA et un boîtier d'unités de disque dur arrière (SAS/SATA) Câble À Cordon d'interface Connecteurs SAS 0 et SAS 1 sur le fond de Connecteur PCIe 6 sur la carte mère panier avant Cordon d'interface...
Page 72 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour le câble 1 : ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Pour les câbles 2 et 3 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 73 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 1 et 2 : ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Pour le câble 3 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 74 Figure 48. Cheminement des câbles pour une configuration avec un fond de panier avant 12 x 3,5 pouces SAS/SATA, un boîtier d'unités de disque dur arrière, un boîtier d'unités de disque dur central et un adaptateur RAID 24i ThinkSystem SR655 Guide de maintenance...
Page 75 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 1 et 2 : ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Pour les câbles 3 et 4 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Chapitre 2...
Page 76 3,5 pouces et un boîtier d'unités de disque dur SAS/SATA arrière 3,5 pouces (scénario 1) ou un boîtier d'unités de disque dur SAS/SATA arrière 2,5 pouces (scénario 2). La figure suivante présente les connexions des câbles pour le scénario 1. Les connexions des câbles sont identiques pour le scénario 2. ThinkSystem SR655 Guide de maintenance...
Page 77 Remarque : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 1 et 2 :ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Pour le câble 3 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 78 76 Configuration 1 : un fond de panier avant 12 x 3,5 pouces AnyBay, connexions intégrées Figure 51. Cheminement des câbles pour une configuration avec un fond de panier avant 12 x 3,5 pouces AnyBay ThinkSystem SR655 Guide de maintenance...
Page 79 Figure 52. Cheminement des câbles pour une configuration avec un fond de panier avant 12 x 3,5 pouces AnyBay et un adaptateur RAID/HBA 16i Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Câble À Cordon d'interface Connecteurs NVMe 0 et NVMe 1 sur le fond Connecteur PCIe 1 sur la carte mère...
Page 80 Remarque : Avec un adaptateur RAID ou HBA connecté au fond de panier 12 x 3,5 AnyBay, les unités 0 à 7 prennent en charge les unités SATA ou SAS, et les unités 8 à 11 prennent en charge les unités SATA, SAS ou NVMe. ThinkSystem SR655 Guide de maintenance...
Page 81 Pour le câble 3 : Kit de câbles ThinkSystem SR655 12 baies X40 SAS/SATA RAID 3,5 pouces Pour les câbles 4 et 5 : Kit de câbles de fond de panier arrière ThinkSystem SR655 4 baies X40 SAS/ SATA RAID 2,5 et 3,5 pouces Câble...
Page 82 Figure 54. Cheminement des câbles pour une configuration avec un fond de panier avant 12 x 3,5 pouces AnyBay, un boîtier d'unités de disque dur arrière et deux adaptateurs RAID/HBA (8i+16i) Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 Guide de maintenance...
Page 83 Pour les câbles 3 et 4 : ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Pour le câble 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À Cordon d'interface Connecteurs NVMe 0 et NVMe 1 sur le fond Connecteur PCIe 1 sur la carte mère...
Page 84 Remarque : Avec un adaptateur RAID ou HBA connecté au fond de panier 12 x 3,5 AnyBay, les unités 0 à 7 prennent en charge les unités SATA ou SAS, et les unités 8 à 11 prennent en charge les unités SATA, SAS ou NVMe. ThinkSystem SR655 Guide de maintenance...
Page 85 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Pour les câbles 5 et 6 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 86 3,5 pouces et un boîtier d'unités de disque dur SAS/SATA arrière 3,5 pouces (scénario 1) ou un boîtier d'unités de disque dur SAS/SATA arrière 2,5 pouces (scénario 2). La figure suivante présente les connexions des câbles pour le scénario 1. Les connexions des câbles sont identiques pour le scénario 2. ThinkSystem SR655 Guide de maintenance...
Page 87 Remarque : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 3.5" SAS/SATA 12-Bay X40 RAID Cable Kit Pour le câble 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 88 Figure 58. Cheminement des câbles pour une configuration avec un fond de panier avant 8 x 2,5 pouces SAS/SATA et un adaptateur 8i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID ThinkSystem SR655 Guide de maintenance...
Page 89 Câble À Connecteur SAS 0 sur le fond de panier Adaptateur RAID/HBA • Gen 3 :C0 • Gen 4 : C0 Cordon d'interface Connecteur SAS 1 sur le fond de panier Adaptateur RAID/HBA • Gen 3 : C1 • Gen 4 : C0 Configuration 2 : un fond de panier avant 8 x 2,5 pouces NVMe, connexions intégrées Figure 59.
Page 90 Connecteur PCIe 8 sur la carte mère Remarque : Lorsque les fonds de panier SAS/SATA sont connectés aux connecteurs PCIe sur la carte mère, seules les unités SATA sont prises en charge, les unités SAS ne sont pas prises en charge. ThinkSystem SR655 Guide de maintenance...
Page 91 Figure 61. Cheminement des câbles pour une configuration avec deux fonds de panier avant 8 x 2,5 pouces SAS/SATA et un adaptateur 16i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Câble À Connecteur SAS 0 sur le fond de panier 1 Adaptateur RAID/HBA •...
Page 92 Figure 62. Cheminement des câbles pour une configuration avec deux fonds de panier avant 8 x 2,5 pouces SAS/SATA et deux adaptateurs 8i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Câble À Connecteur SAS 0 sur le fond de panier 1...
Page 93 Configuration 4 : deux fonds de panier avant 8 x 2,5 pouces SAS/SATA, un boîtier d'unités de disque dur arrière (SAS/SATA), un adaptateur RAID 24i Cette configuration prend en charge un boîtier d’unités de disque dur arrière 2,5 pouces avec un fond de panier d’unité...
Page 94 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 1 et 2 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Pour le câble 3 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 95 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 1 et 2 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Pour le câble 3 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 96 Remarques : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. • Pour les câbles 1 et 2 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID • Pour le câble 3 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable ThinkSystem SR655 Guide de maintenance...
Page 97 Câble À Connecteurs SAS 0 et SAS 1 sur le fond de Connecteur C0 sur l'adaptateur RAID 32i Cordon d'interface panier avant 1 Connecteurs SAS 0, SAS 1 et SAS 2 sur le Connecteur C1 sur l'adaptateur RAID 32i Cordon d'interface fond de panier avant 2 Cordon d'interface Connecteur SAS sur le fond de panier arrière...
Page 98 Figure 68. Cheminement des câbles pour une configuration avec deux fonds de panier avant (8 NVMe + 8 SAS/SATA) et un adaptateur 8i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit ThinkSystem SR655 Guide de maintenance...
Page 99 Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère NVMe Cordon d'interface NVMe Connecteur NVMe 2-3 sur le fond de panier Connecteur PCIe 2 sur la carte mère NVMe Connecteur NVMe 4-5 sur le fond de panier Connecteur PCIe 3 sur la carte mère NVMe Cordon d'interface...
Page 100 Pour le câble 3 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 4 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère...
Page 101 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour le câble 3 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 4 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 102 (NVMe), une carte de commutateur NVMe 810-4P ou 1610–4P » à la page 94 Configuration 1 : deux fonds de panier avant 8 x 2,5 pouces NVMe, connexions intégrées Figure 71. Cheminement des câbles pour une configuration avec deux fonds de panier avant 8 x 2,5 pouces NVMe ThinkSystem SR655 Guide de maintenance...
Page 103 Câble À Connecteur NVMe 0-1 sur fond de panier 1 Connecteur PCIe 1 sur la carte mère Cordon d'interface NVMe Connecteur NVMe 2-3 sur fond de panier 1 Connecteur PCIe 2 sur la carte mère Connecteur NVMe 4-5 sur fond de panier 1 Connecteur PCIe 3 sur la carte mère Cordon d'interface NVMe...
Page 104 Connecteur PCIe 2 sur la carte mère Connecteur NVMe 4-5 sur fond de panier 1 Connecteur PCIe 3 sur la carte mère Cordon d'interface NVMe Connecteur NVMe 6-7 sur fond de panier 1 Connecteur PCIe 4 sur la carte mère ThinkSystem SR655 Guide de maintenance...
Page 105 Câble À Connecteur NVMe 0-1 sur fond de panier 2 Connecteur PCIe 5 sur la carte mère Connecteur NVMe 2-3 sur fond de panier 2 Connecteur PCIe 6 sur la carte mère Cordon d'interface NVMe Connecteur NVMe 4-5 sur fond de panier 2 Connecteur PCIe 7 et 8 sur la carte mère Connecteur NVMe 6-7 sur fond de panier 2 Connecteur PCIe 9 sur la carte mère...
Page 106 Connecteur C3 sur l'adaptateur RAID 24i Connecteur SAS 0 sur le fond de panier 3 Connecteur C4 sur l'adaptateur RAID 24i Cordon d'interface Connecteur SAS 1 sur le fond de panier 3 Connecteur C5 sur l'adaptateur RAID 24i ThinkSystem SR655 Guide de maintenance...
Page 107 RAID/HBA (8i+16i) Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Câble À Connecteur SAS 0 sur le fond de panier 1 Adaptateur RAID/HBA 8i •...
Page 108 RAID/HBA 8i Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Câble À Connecteur SAS 0 sur le fond de panier 1...
Page 109 Câble À Connecteur SAS 0 sur le fond de panier 2 Adaptateur RAID/HBA 8i sur la carte mezzanine 1 • Gen 3 :C0 • Gen 4 : C0 Cordon d'interface Connecteur SAS 1 sur le fond de panier 2 Adaptateur RAID/HBA 8i sur la carte mezzanine 1 •...
Page 110 Pour les câbles 1, 2 et 3 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 4 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit ThinkSystem SR655 Guide de maintenance...
Page 111 Câble À Connecteur SAS 0 sur le fond de panier 1 Adaptateur RAID/HBA 8i sur la carte mezzanine interne • Gen 3 :C0 • Gen 4 : C0 Cordon d'interface Connecteur SAS 1 sur le fond de panier 1 Adaptateur RAID/HBA 8i sur la carte mezzanine interne •...
Page 112 RAID/HBA (8i+24i) Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 4 et 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 113 Pour les câbles 1, 2 et 3 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour les câbles 4 et 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4/8-Bay Middle Backplane X40 RAID Cable Kit Chapitre 2...
Page 114 • Gen 4 : C0 Cordon d'interface Connecteur SAS sur le fond de panier central Adaptateur RAID/HBA 8i dans l'emplacement 5 sur la carte mezzanine 2 • Gen 3 : C1 • Gen 4 : C0 ThinkSystem SR655 Guide de maintenance...
Page 115 Figure 81. Cheminement des câbles pour une configuration avec trois fonds de panier avant 8 x 2,5 pouces SAS/SATA et un adaptateur RAID 32i Remarque : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Câble À...
Page 116 Remarque : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 1, 2 et 3 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 4 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 117 Remarque : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 1, 2 et 3 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 4 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4/8-Bay Middle Backplane X40 RAID Cable Câble...
Page 118 (SAS/SATA), un adaptateur RAID 32i » à la page 122 • « Configuration 11 : trois fonds de panier avant (8 NVMe + 2 x 8 SAS/SATA), un boîtier d'unités de disque dur central (SAS/SATA), un adaptateur 32i RAID » à la page 124 ThinkSystem SR655 Guide de maintenance...
Page 119 Configuration 1 : trois fonds de panier avant (8 NVMe + 2 x 8 SAS/SATA), connexions intégrées Figure 84. Cheminement des câbles pour une configuration avec trois fonds de panier avant (8 NVMe + 2 x 8 SAS/SATA) Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère NVMe...
Page 120 16i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère...
Page 121 8i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère...
Page 122 Configuration 4 : trois fonds de panier avant (8 NVMe + 2 x 8 SAS/SATA), un boîtier d'unités de disque dur arrière (SAS/SATA), un adaptateur RAID 24i Cette configuration prend en charge un boîtier d’unités de disque dur arrière 2,5 pouces avec un fond de panier d’unité SAS/SATA 4 x 2,5 pouces. ThinkSystem SR655 Guide de maintenance...
Page 123 Figure 87. Cheminement des câbles pour une configuration avec trois fonds de panier avant (8 NVMe + 2 x 8 SAS/SATA), un boîtier d'unités de disque dur arrière et un adaptateur 24i RAID Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère NVMe Cordon d'interface...
Page 124 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 125 Câble À Connecteur SAS 0 sur le fond de panier SAS/ Adaptateur RAID/HBA 16i SATA 1 • Gen 3 :C0 • Gen 4 : C0 Cordon d'interface Connecteur SAS 1 sur le fond de panier SAS/ Adaptateur RAID/HBA 16i SATA 1 •...
Page 126 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 127 Câble À Connecteur SAS 1 sur le fond de panier SAS/ Adaptateur RAID/HBA 8i sur la carte SATA 1 mezzanine interne • Gen 3 : C1 • Gen 4 : C0 Connecteur SAS 0 sur le fond de panier SAS/ Adaptateur RAID/HBA 8i sur la carte SATA 2 mezzanine 1...
Page 128 NVMe Connecteur SAS 0 sur le fond de panier SAS/ Connecteur C0 sur l'adaptateur RAID SATA 1 Cordon d'interface Connecteur SAS 1 sur le fond de panier SAS/ Connecteur C1 sur l'adaptateur RAID SATA 1 ThinkSystem SR655 Guide de maintenance...
Page 129 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour les câbles 5 et 6 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4/8-Bay Middle Backplane X40 RAID Cable Kit Chapitre 2...
Page 130 Configuration 9 : trois fonds de panier avant (8 NVMe + 2 x 8 SAS/SATA), un boîtier d'unités de disque dur central (SAS/SATA), trois adaptateurs RAID/HBA 8i Cette configuration prend en charge un boîtier d’unités de disque dur central 2,5 pouces avec deux fonds de panier d’unité SAS/SATA 4 x 2,5 pouces. ThinkSystem SR655 Guide de maintenance...
Page 131 Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour les câbles 5 et 6 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4/8-Bay Middle Backplane X40 RAID Cable Kit Câble À...
Page 132 Configuration 10 : trois fonds de panier avant (8 NVMe + 2 x 8 SAS/SATA), un boîtier d'unités de disque dur arrière (SAS/SATA), un adaptateur RAID 32i Cette configuration prend en charge un boîtier d’unités de disque dur arrière 2,5 pouces avec un fond de panier d’unité SAS/SATA 4 x 2,5 pouces. ThinkSystem SR655 Guide de maintenance...
Page 133 Remarque : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4-Bay Rear Backplane X40 RAID Cable Kit Câble À...
Page 134 Remarque : L’adaptateur RAID 32i appartient à la Gen 4. Veillez à utiliser le câble Gen 4 correspondant. Pour les câbles 3 et 4 : ThinkSystem SR655 2.5" SAS/SATA 8-Bay X40 RAID Cable Kit Pour le câble 5 : ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4/8-Bay Middle Backplane X40 RAID Cable ThinkSystem SR655 Guide de maintenance...
Page 135 Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère NVMe Cordon d'interface NVMe Connecteur NVMe 2-3 sur le fond de panier Connecteur PCIe 2 sur la carte mère NVMe Connecteur NVMe 4-5 sur le fond de panier Connecteur PCIe 3 sur la carte mère NVMe Cordon d'interface...
Page 136 Connecteur NVMe 6-7 sur le fond de panier Connecteur PCIe 9 sur la carte mère NVMe 2 Cordon d'interface Connecteur NVMe 0-1 sur le fond de panier Connecteurs C0 et C1 sur la carte de NVMe NVMe 3 commutateur 1 ThinkSystem SR655 Guide de maintenance...
Page 137 Câble À Connecteur NVMe 2-3 sur le fond de panier Connecteurs C2 et C3 sur la carte de NVMe 3 commutateur 1 Connecteur NVMe 4-5 sur le fond de panier Connecteurs C0 et C1 sur la carte de NVMe 3 commutateur 2 Cordon d'interface NVMe...
Page 138 Connecteur NVMe 2-3 sur le fond de panier Connecteur PCIe 2 sur la carte mère NVMe 1 Cordon d'interface Connecteur NVMe 4-5 sur le fond de panier Connecteur PCIe 3 sur la carte mère NVMe NVMe 1 ThinkSystem SR655 Guide de maintenance...
Page 139 Câble À Connecteur NVMe 6-7 sur le fond de panier Connecteur PCIe 4 sur la carte mère NVMe 1 Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 5 sur la carte mère NVMe 2 Connecteur NVMe 2-3 sur le fond de panier Connecteur PCIe 6 sur la carte mère NVMe 2 Cordon d'interface...
Page 140 Connecteurs C2 et C3 sur la carte de NVMe 3 commutateur 1 Cordon d'interface Connecteur NVMe 4-5 sur le fond de panier Connecteurs C0 et C1 sur la carte de NVMe NVMe 3 commutateur 2 ThinkSystem SR655 Guide de maintenance...
Page 141 (SAS/SATA), deux cartes de commutateur NVMe 810-4P ou 1610–4P et un adaptateur 8i RAID/HBA Remarque : Lorsqu'un adaptateur RAID/HBA Gen 4 est installé, veillez à utiliser le câble Gen 4 correspondant. ThinkSystem SR655 2.5" & 3.5" SAS/SATA 4/8-Bay Middle Backplane X40 RAID Cable Kit Câble À Cordon d'interface Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère...
Page 142 Configuration 6 : trois fonds de panier avant 8 x 2,5" NVMe, un boîtier d’unités central (NVMe), quatre cartes de commutateur NVMe 810-4P ou 1610-4P Cette configuration prend en charge un boîtier d’unités de disque dur central 2,5 pouces avec deux fonds de panier d’unité NVMe 4 x 2,5 pouces. ThinkSystem SR655 Guide de maintenance...
Page 143 Figure 100. Cheminement des câbles pour la configuration avec trois fonds de panier d’interface 8 x 2,5 pouces NVMe, un boîtier d’unités de disque dur central (NVMe) et quatre cartes de commutateur NVMe 810-4P ou 1610-4P Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 1 sur la carte mère NVMe 1 Cordon d'interface...
Page 144 Connecteur NVMe 4-5 sur le fond de panier Connecteur PCIe 3 sur la carte mère NVMe 1 Cordon d'interface NVMe Connecteur NVMe 6-7 sur le fond de panier Connecteur PCIe 4 sur la carte mère NVMe 1 ThinkSystem SR655 Guide de maintenance...
Page 145 Câble À Connecteur NVMe 0-1 sur le fond de panier Connecteur PCIe 5 sur la carte mère NVMe 2 Connecteur NVMe 2-3 sur le fond de panier Connecteur PCIe 6 sur la carte mère NVMe 2 Cordon d'interface NVMe Connecteur NVMe 4-5 sur le fond de panier Connecteur PCIe 7 et 8 sur la carte mère NVMe 2 Connecteur NVMe 6-7 sur le fond de panier...
Page 146 Connecteur NVMe 0-1 sur le fond de panier Connecteur C0 sur l'adaptateur NVMe arrière resynchroniseur dans l'emplacement PCIe 4 Connecteur NVMe 2-3 sur le fond de panier Connecteur C1 sur l'adaptateur arrière resynchroniseur dans l'emplacement PCIe 4 ThinkSystem SR655 Guide de maintenance...
Page 147 Configuration 2 : deux adaptateurs resynchroniseurs NVMe sur le fond de panier avant Figure 103. Cheminement des câbles pour la configuration avec deux adaptateurs resynchroniseurs NVMe sur le fond de panier avant Câble À Cordon d'interface Connecteur NVMe 0–1 sur le fond de panier Connecteur C0 sur l'adaptateur NVMe avant 3...
Page 148 Connecteur NVMe 0-1 sur le fond de panier Connecteur C0 sur l'adaptateur NVMe arrière resynchroniseur 3 dans l'emplacement PCIe Connecteur NVMe 2-3 sur le fond de panier Connecteur C1 sur l'adaptateur arrière resynchroniseur 3 dans l'emplacement PCIe ThinkSystem SR655 Guide de maintenance...
Page 149 Configuration 4 : un adaptateur resynchroniseur NVMe sur le fond de panier arrière et une carte de commutateur NVMe 1611-8P Figure 105. Cheminement des câbles pour la configuration avec un adaptateur resynchroniseur NVMe sur le fond de panier arrière et une carte de commutateur NVMe 1611-8P Cordon d'interface Connecteur NVMe 0-1 sur le fond de panier Connecteur C0 sur l'adaptateur...
Page 150 Connecteur d'alimentation système 1 sur la carte mère Connecteur latéral sur la carte PIB Connecteur latéral PIB sur la carte mère Connecteur latéral sur la carte de ventilateur Connecteur latéral de ventilateur sur la carte mère ThinkSystem SR655 Guide de maintenance...
Page 151 Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à pour télécharger les mises à jour de ThinkSystem SR655 Pilotes et logiciels microprogramme pour votre serveur. Important : Certaines solutions de cluster nécessitent des niveaux de code spécifiques ou des mises à...
Page 152 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l’audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 153 • Vérifiez que la couche isolante n’est pas effilochée, ni déchirée. 3. Vérifiez l’absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d’endommagement par les flammes ou la fumée).
Page 154 • Lorsque vous manipulez le dispositif, tenez-le avec précaution par ses bords ou son cadre. • Ne touchez pas les joints de soudure, les broches ou les circuits à découvert. • Tenez le dispositif hors de portée d’autrui pour éviter un possible endommagement. ThinkSystem SR655 Guide de maintenance...
Page 155 Pour obtenir une liste des options de mémoire prises en charge, voir : https://serverproven.lenovo.com/ Suivez les règles ci-dessous lorsque vous installez ou remplacez un module de mémoire : • Les modules de mémoire de votre serveur doivent être du même type.
Page 156 Tableau 11. Ordre d'installation des barrettes DIMM Contrôleur mémoire UMC2 UMC3 UMC1 UMC0 UMC6 UMC7 UMC5 UMC4 unifiée (UMC) Canal (CH) Emplace- ment CH Numéro de barrette DIMM 1 Barrette DIMM 2 Barrettes DIMM 3 Barrettes DIMM 4 Barrettes DIMM ThinkSystem SR655 Guide de maintenance...
Page 157 Tableau 11. Ordre d'installation des barrettes DIMM (suite) Contrôleur mémoire UMC2 UMC3 UMC1 UMC0 UMC6 UMC7 UMC5 UMC4 unifiée (UMC) Canal (CH) Emplace- ment CH Numéro de barrette DIMM 5 Barrettes DIMM 6 Barrettes DIMM 7 Barrettes DIMM 8 Barrettes DIMM 9 Barrettes DIMM...
Page 158 NVMe 7 mm (installées dans les plateaux d’unité de 15 mm de hauteur) sont prises en charge. Les unités de 15 mm ne sont pas prises en charge. • Pour prendre en charge un boîtier d’unité central : – Des ventilateurs de performance (vitesse de 29 000 tours/minute) doivent être installés. ThinkSystem SR655 Guide de maintenance...
Page 159 – Le processeur TDP doit être inférieur ou égal à 155 watts. – La température ambiante doit être inférieure ou égale à 35 °C (95 °F). – Tous les emplacements de mémoire vides doivent être recouverts d’un obturateur de module de mémoire ou d’un nouveau module de mémoire pour garantir un flux d’aération optimal.
Page 160 SAS/SATA NVMe SAS/SATA NVMe d'unités Châssis 2,5 pouces - Unités SAS/SATA uniquement Châssis 2,5 pouces - Unités SAS/SATA et NVMe dans les baies avant Châssis 2,5 pouces - Unités NVMe uniquement dans les baies avant ThinkSystem SR655 Guide de maintenance...
Page 161 Nombre Baies avant (2,5") Baies centrales (2,5") Baies arrière (2,5") Config total SAS/SATA NVMe SAS/SATA NVMe SAS/SATA NVMe d'unités Châssis de 2,5 pouces – sans fonds de panier, sans unités 24 (avec obturateurs d'unité) Règles techniques pour le processeur et le dissipateur thermique Règles de sélection du processeur et des dissipateurs thermiques : Dissipateur thermique Configuration...
Page 162 ThinkSystem 430-8i SAS/ SATA 12 Gbit 1, 2, 3, 4, 5, 6 Adaptateur de bus hôte ThinkSystem 430-16i SAS/ SATA 12 Gbit Adaptateur de bus hôte 1, 2, 4, 5, 7 ThinkSystem 430-8e SAS/ SATA 12 Gb ThinkSystem SR655 Guide de maintenance...
Page 163 Adaptateurs HBA/RAID Maximum prise Priorité de Priorité suggérée Supercondensa- en charge sélection (entre les teur d'emplacement adaptateurs) Adaptateur de bus hôte 1, 2, 4, 5, 7 ThinkSystem 430-16e SAS/ SATA 12 Gbit Adaptateur HBA ThinkSystem 9, 1, 2, 3, 4, 5, 6 440-8i SAS/SATA PCIe Gen4 12 Gbit Adaptateur HBA ThinkSystem...
Page 164 2,5 po 3,5 po PM1653 Read Intensive SAS 24 Gb ThinkSystem et SSD 2,5 po PM1655 Mixed Use SAS 24 Gb ThinkSystem. Règles techniques pour les adaptateurs GPU Le serveur prend en charge les unités GPU (Graphics Processing Unit) suivantes. ThinkSystem SR655 Guide de maintenance...
Page 165 1, 7 (simple largeur) NVIDIA Quadro RTX A2000 12 Go PCIe Remarque : Lenovo recommande d’installer Windows 10/11 sur ce serveur pour exécuter des applications à forte intensité graphique. Vous devez également installer un adaptateur graphique (GPU). Chapitre 3 Procédures de remplacement de matériel...
Page 166 16 x 2,5 pouces SAS/ SATA 8 x 3,5 pouces SAS/ 35 °C (95 °F) 6 GPU T4/A2 200 watts SATA 8 x 3,5 pouces SAS/ 30 °C (86 °F) 6 GPU T4/A2 280 watts SATA ThinkSystem SR655 Guide de maintenance...
Page 167 Tableau 13. Processeur et exigences thermiques pour les GPU (suite) Modèle de serveur GPU maximum TDP de processeur Température ambiante (baies d’unité avant) maximum maximum 8 x 2,5 pouces SAS/ SATA 35 °C (95 °F) 6 GPU T4/A2 280 watts 16 x 2,5 pouces SAS/ SATA 8 x 3,5 pouces SAS/...
Page 168 • 16 baies d'unité NVMe avant 10GBASE-T 2 ports 2,5 pouces • Adaptateur Ethernet OCP • 8 baies d'unité SAS/SATA avant + ThinkSystem Intel X710-T2L 8 baies d'unité NVMe avant 10GBASE 2 ports 2,5 pouces ThinkSystem SR655 Guide de maintenance...
Page 169 Adaptateurs Ethernet OCP pris en Modèle de serveur Ventilateurs système (ventilateurs charge standard ou ventilateurs hautes performances) Tous les modèles de serveur, à ventilateurs hautes performances • Adaptateur Ethernet OCP l’exception des modèles 12 baies ThinkSystem Mellanox ConnectX- d'unité SAS/SATA avant 3,5 pouces 6 Lx 10/25 GbE SFP28 2 ports et des modèles 8 baies d'unité...
Page 170 50 GbE SFP56 2 ports Adaptateur PCIe Ethernet ThinkSystem Mellanox ConnectX-6 Lx 10/ 25 GbE SFP28 2 ports Adaptateur Ethernet PCIe ThinkSystem Intel X710-T4L 10GBASE-T 4 ports Adaptateur Ethernet PCIe ThinkSystem Intel X710-T2L 10GBASE-T 2 ports ThinkSystem SR655 Guide de maintenance...
Page 171 Tableau 16. (suite) Adaptateur Ethernet pris en charge Qté max. Priorité d’emplacement Adaptateur PCIe Ethernet ThinkSystem Mellanox ConnectX-6 Dx Emplacement PCIe 4, 100 GbE QSFP56 2 ports 5, 7, 8 Adaptateur PCIe Ethernet ThinkSystem Intel E810-DA4 10/25 GbE SFP28 4 ports Carte Ethernet ThinkSystem Broadcom 57508 100 GbE QSFP56 à...
Page 172 Figure 109. Retrait du panneau de sécurité Attention : Avant d’expédier l’armoire avec le serveur installé, réinstallez et verrouillez le panneau de sécurité. ThinkSystem SR655 Guide de maintenance...
Page 173 Installation du panneau de sécurité Les informations suivantes indiquent comment installer le panneau de sécurité. « Lisez la section relative aux instructions d'installation » à la page 141 Avant d'installer le panneau de sécurité, si vous avez retiré les taquets d'armoire, réinstallez-les. Pour plus d'informations, voir «...
Page 174 « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 ThinkSystem SR655 Guide de maintenance...
Page 175 Remarque : Si les taquets d'armoire ne sont pas assemblés à un connecteur VGA ou au bloc d'E-S avant, vous pouvez les retirer sans mettre le serveur hors tension. Avant de retirer les taquets d'armoire : 1. Si le serveur est installé avec le panneau de sécurité, retirez celui-ci au préalable. Pour plus d'informations, voir «...
Page 176 Figure 114. Retrait du dispositif de retenue des câbles Etape 2. Sur chaque côté du serveur, retirez les vis qui fixent le taquet d’armoire. Figure 115. Retrait des vis ThinkSystem SR655 Guide de maintenance...
Page 177 Etape 3. De chaque côté du serveur, faites légèrement glisser le taquet d’armoire vers l’avant, puis retirez-le du châssis. Figure 116. Retrait du taquet d’armoire Après avoir terminé Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
Page 178 Etape 3. Installez les vis pour fixer le taquet d'armoire sur chaque côté du serveur. Figure 118. Installation des vis Etape 4. Si les taquets d'armoire sont assemblés à un connecteur VGA, à un bloc d'E-S avant, ou aux deux, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 179 1. Faites passer le câble VGA, le câble du bloc d'E-S avant, ou les deux câbles, dans l'encoche sur le châssis, comme indiqué. Installez ensuite les vis pour fixer le dispositif de retenue des câbles. Figure 119. Installation du dispositif de retenue des câbles 2.
Page 180 Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée. Pour retirer le carter supérieur, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 181 Figure 121. Retrait du carter supérieur Etape 1. Utilisez un tournevis pour placer le dispositif de verrouillage du carter en position déverrouillée comme illustré. Etape 2. Appuyez sur le bouton de déverrouillage du loquet du couvercle, puis ouvrez-le complètement. Etape 3. Faites glisser le carter supérieur vers l'arrière jusqu'à ce qu'il soit désengagé du châssis. Ensuite, soulevez le carter supérieur pour le retirer du châssis et placez-le sur une surface propre et plane.
Page 182 Faites ensuite glisser le carter supérieur vers l’avant du châssis. Remarque : Avant de faire coulisser le carter supérieur vers l’avant, vérifiez que toutes les pattes du carter s’insèrent correctement dans le châssis. ThinkSystem SR655 Guide de maintenance...
Page 183 Etape 2. Faites pivoter le loquet du carter jusqu'à ce que le carter supérieur s'enclenche. Assurez-vous que le loquet du carter est complètement fermé. Etape 3. Utilisez un tournevis pour mettre le dispositif de verrouillage du carter en position verrouillée. Après avoir terminé...
Page 184 Remarque : Le kit GPU comporte également une grille d’aération GPU complémentaire pour le GPU. Pour plus de détails, voir « Installation d’un adaptateur GPU » à la page 259. ThinkSystem SR655 Guide de maintenance...
Page 185 Tableau 17. Grilles d'aération (suite) Si... Alors choisissez... Le boîtier d'unités de disque dur 8 x 2,5 pouces central Grille d’aération pour boîtier d'unités de disque dur est installé sur le serveur. central 8 x 2,5 pouces Le boîtier d'unités de disque dur 4 x 3,5 pouces central Grille d’aération pour boîtier d'unités de disque dur est installé...
Page 186 13 page 141 Avant d'installer la grille d'aération : 1. Assurez-vous de n'avoir pas oublié d'outils ou de vis à l'intérieur du serveur. 2. Assurez-vous que tous les composants ont été remontés correctement. ThinkSystem SR655 Guide de maintenance...
Page 187 3. Vérifiez que tous les câbles à l'intérieur du serveur sont placés correctement et qu'ils ne peuvent pas gêner l'installation de la grille d'aération. 4. Sélectionnez la grille d'aération appropriée pour votre serveur. Pour plus d'informations, voir Tableau 17 « Grilles d'aération » à la page 174.
Page 188 Les informations ci-après vous indiquent comment retirer et installer un module de supercondensateur RAID. Le module de supercondensateur RAID protège la mémoire cache sur l'adaptateur RAID installé. Vous pouvez acheter un module de supercondensateur RAID auprès de Lenovo. Pour connaître la liste des options prises en charge, voir : https://serverproven.lenovo.com/...
Page 189 Emplacement Quantité Boîtier d'unités de disque dur central 2,5 pouces Jusqu'à deux modules de supercondensateur RAID Kit pour carte mezzanine interne Jusqu'à deux modules de supercondensateur RAID En fonction de votre configuration matérielle, reportez-vous à la rubrique spécifique pour la procédure de remplacement.
Page 190 RAID en contact avec une surface non peinte de l'extérieur du serveur. Ensuite, déballez le nouveau module de supercondensateur RAID et posez-le sur une surface antistatique. Pour installer un module de supercondensateur, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 191 Figure 126. Installation du module de supercondensateur sur la grille d'aération Etape 1. Ouvrez le clip de retenue d’un support. Etape 2. Installez un module de supercondensateur dans le support. Etape 3. Appuyez dessus pour le fixer dans le support. Etape 4.
Page 192 « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 ThinkSystem SR655 Guide de maintenance...
Page 193 Avant d'installer le module de supercondensateur RAID, mettez l'emballage antistatique contenant le nouveau module de supercondensateur RAID en contact avec une zone métallique non peinte de l'extérieur du serveur. Ensuite, déballez le nouveau module de supercondensateur RAID et posez-le sur une surface antistatique.
Page 194 Si vous devez renvoyer l'ancien module de supercondensateur RAID, suivez les instructions d'emballage et utilisez les emballages fournis. Installation d'un module de supercondensateur dans le kit pour carte mezzanine interne Les informations ci-après vous indiquent comment installer un module de supercondensateur dans le kit pour carte mezzanine interne. ThinkSystem SR655 Guide de maintenance...
Page 195 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Avant d'installer le module de supercondensateur RAID dans le kit pour carte mezzanine interne, mettez l'emballage antistatique contenant le nouveau module de supercondensateur RAID en contact avec une surface non peinte de l'extérieur du serveur.
Page 196 Après avoir installé le module de supercondensateur, terminez le remplacement des composants. Voir « Fin du remplacement des composants » à la page 300 Remplacement de la carte mezzanine interne Les informations suivantes vous indiquent comment retirer et installer la carte mezzanine interne. ThinkSystem SR655 Guide de maintenance...
Page 197 Retrait de la carte mezzanine interne Les informations suivantes vous indiquent comment retirer la carte mezzanine interne. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à...
Page 198 Figure 137. Retrait de la carte mezzanine interne Après avoir terminé Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. ThinkSystem SR655 Guide de maintenance...
Page 199 Vidéo de démonstration Découvrez la procédure sur YouTube Installation de la carte mezzanine interne Les informations suivantes vous indiquent comment installer la carte mezzanine interne. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation »...
Page 200 « Cartes mezzanines » à la page Après avoir terminé Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 300. Vidéo de démonstration Découvrez la procédure sur YouTube ThinkSystem SR655 Guide de maintenance...
Page 201 Remplacement d'un adaptateur M.2 et d'une unité M.2 Les informations suivantes vous indiquent comment retirer et installer l'adaptateur M.2 et l'unité M.2. Retrait de l'adaptateur M.2 et de l'unité M.2 Les informations suivantes vous indiquent comment retirer l'adaptateur M.2 et l'unité M.2. Avant de retirer l'adaptateur M.2 et l'unité...
Page 202 Dégagez l'unité M.2 du connecteur à un angle de 30 degrés environ. Etape 3. Desserrez la vis et retirez l’adaptateur M.2 du support. Figure 142. Retrait de l'adaptateur M.2 Etape 4. Retirez le support d'adaptateur M.2 si nécessaire. ThinkSystem SR655 Guide de maintenance...
Page 203 Figure 143. Retrait du support d'adaptateur M.2 Après avoir terminé Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. Vidéo de démonstration Découvrez la procédure sur YouTube Ajustement du dispositif de retenue sur l'adaptateur M.2 Les informations ci-après vous indiquent comment ajuster le dispositif de retenue sur l'adaptateur M.2.
Page 204 2. Ajustez le dispositif de retenue sur l'adaptateur M.2 afin d'adapter la taille spécifique de la nouvelle unité M.2 que vous souhaitez installer. Voir « Ajustement du dispositif de retenue sur l'adaptateur M.2 » à la page 193. 3. Localisez le connecteur sur l'adaptateur M.2. ThinkSystem SR655 Guide de maintenance...
Page 205 Remarque : Certains adaptateurs M.2 prennent en charge deux unités M.2 identiques. Installez d’abord l’unité M.2 dans l’emplacement 0. Emplacement 0 Emplacement 1 Figure 145. Emplacement de l’unité M.2 Pour installer l'adaptateur M.2 et l'unité M.2, procédez comme suit: Etape 1. Installez le crochet du support de carte M.2/mezzanine et installez les modules de supercondensateur dessus.
Page 206 Faites glisser le dispositif de retenue vers l'avant (vers le connecteur) pour fixer correctement l'unité M.2. Figure 148. Installation d’une unité M.2 Etape 5. Connectez les câbles à la carte mère. Voir « Unités M.2 » à la page ThinkSystem SR655 Guide de maintenance...
Page 207 1. Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 300. 2. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID. Pour plus d’informations, voir : https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Vidéo de démonstration Découvrez la procédure sur YouTube Remplacement d'un ventilateur système...
Page 208 Etape 2. Sortez le ventilateur système du serveur. Après avoir terminé • Installez un nouveau ventilateur système ou installez un obturateur de ventilateur afin d’obturer l’emplacement. Pour plus d’informations, voir « Installation d'un ventilateur système » à la page 199. ThinkSystem SR655 Guide de maintenance...
Page 209 • Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. Vidéo de démonstration Découvrez la procédure sur YouTube Installation d'un ventilateur système Les informations suivantes vous indiquent comment installer un ventilateur système. Vous pouvez installer un ventilateur remplaçable à...
Page 210 « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 ThinkSystem SR655 Guide de maintenance...
Page 211 Avant de retirer le boîtier du ventilateur système : 1. Retirez le carter supérieur. Pour plus d’informations, voir « Retrait du carter supérieur » à la page 170. 2. Si vous remettez en place le boîtier de ventilateur système, retirez tous les ventilateurs système en premier.
Page 212 Remarque : Selon le modèle, il est possible que votre serveur et le bloc d'E-S avant diffèrent des illustrations présentées dans cette rubrique. Retrait du bloc d'E-S avant Les informations suivantes vous indiquent comment retirer le bloc d'E-S avant. ThinkSystem SR655 Guide de maintenance...
Page 213 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Remarque : La procédure suivante repose sur le scénario de retrait du bloc d'E-S avant pour le modèle de serveur avec huit baies d'unité...
Page 214 1. Branchez les câbles du bloc d'E-S avant sur la carte mère. Voir « Bloc d'E-S avant » à la page 2. Terminez le remplacement de composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 300. ThinkSystem SR655 Guide de maintenance...
Page 215 Remplacement d'une unité remplaçable à chaud Les informations suivantes vous indiquent comment retirer et installer une unité remplaçable à chaud. Vous pouvez retirer ou installer une unité remplaçable à chaud sans mettre le serveur hors tension, et éviter ainsi une interruption importante du fonctionnement du système. Remarques : •...
Page 216 Etape 1. Faites glisser le taquet de déverrouillage pour ouvrir la poignée du tiroir de l'unité. Figure 156. Ouverture de la poignée du tiroir d'une unité remplaçable à chaud 2,5 pouces Figure 157. Ouverture de la poignée du tiroir d'une unité remplaçable à chaud 3,5 pouces ThinkSystem SR655 Guide de maintenance...
Page 217 Etape 2. Saisissez la poignée et sortez l’unité de sa baie. Figure 158. Retrait d'une unité remplaçable à chaud 2,5 pouces Figure 159. Retrait d'une unité remplaçable à chaud 3,5 pouces Après avoir terminé • Installez l'obturateur d'unité ou une nouvelle unité pour protéger la baie d'unité. Pour plus d’informations, voir «...
Page 218 » à la page 148. Avant d'installer une unité remplaçable à chaud : 1. Si la baie d'unité dispose d'un obturateur d'unité installé, pincez deux taquets pour retirer l'unité. Rangez l'obturateur d'unité dans un endroit sûr. ThinkSystem SR655 Guide de maintenance...
Page 219 Figure 160. Retrait d'obturateur d'unité 2,5 pouces Figure 161. Retrait d'obturateur d'unité 3,5 pouces 2. Mettez l'emballage antistatique contenant la nouvelle unité en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez la nouvelle unité et posez-la sur une surface antistatique. Pour installer une unité...
Page 220 • Si le voyant d’état jaune de l’unité est fixe, l’unité est défaillante et doit être remplacée. • Si le voyant d’activité de l’unité vert clignote, l’unité est en cours d’utilisation. Etape 4. Poursuivez l’installation des unités remplaçables à chaud supplémentaires si nécessaire. Après avoir terminé ThinkSystem SR655 Guide de maintenance...
Page 221 1. Si vous avez retiré le panneau de sécurité, réinstallez-le. Pour plus d’informations, voir « Installation du panneau de sécurité » à la page 163. 2. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour plus d’informations, voir : https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Vidéo de démonstration Découvrez la procédure sur YouTube...
Page 222 Vidéo de démonstration Découvrez la procédure sur YouTube Installation du fond de panier d'unité 2,5 pouces avant Les informations suivantes vous indiquent comment installer le fond de panier d'unité 2,5 pouces avant. ThinkSystem SR655 Guide de maintenance...
Page 223 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Remarque : Votre serveur prend en charge deux types de fond de panier d’unité...
Page 224 » à la page 300. Vidéo de démonstration Découvrez la procédure sur YouTube Retrait du fond de panier d'unité 3,5 pouces avant Les informations ci-après vous indiquent comment retirer le fond de panier d'unité 3,5 pouces avant. ThinkSystem SR655 Guide de maintenance...
Page 225 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Remarque : La procédure ci-dessous est basée sur le scénario selon lequel vous souhaitez retirer le fond de panier pouvant accueillir douze unités 3,5 pouces.
Page 226 Visionnez la procédure. Une vidéo du processus d’installation et de retrait est disponible sur YouTube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-BYjgwMTzXbgbC6fhKRsCdR Figure 166. Installation d'un fond de panier d'unité 3,5 pouces Etape 1. Connectez les câbles au fond de panier. Pour plus d'informations, voir « Fonds de panier » à la page ThinkSystem SR655 Guide de maintenance...
Page 227 Etape 2. Alignez le fond de panier sur le châssis et abaissez-le dans le châssis. Puis, mettez le fond de panier en place en appuyant légèrement vers l’arrière. Etape 3. Faites pivoter le fond de panier en position verticale afin de vous assurer que les quatre crochets sur le châssis passent par les trous correspondants dans le fond de panier.
Page 228 • Pour un fond de panier NVMe, seules les unités NVMe 7 mm (installées dans des plateaux d’unité de 15 mm de hauteur) sont prises en charge ; les unités NVMe de 15 mm ne sont pas prises en charge. ThinkSystem SR655 Guide de maintenance...
Page 229 Figure 168. Installation du fond de panier d’unité 2,5 pouces central ou arrière Etape 1. Alignez le bas du fond de panier avec les goujons en bas du boîtier d’unités de disque dur. Etape 2. Faites pivoter le fond de panier à la position verticale de sorte que les trous du fond de panier passent par les broches sur le boîtier d'unités de disque dur et appuyez sur le fond de panier pour le fixer place.
Page 230 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Pour installer le fond de panier d'unité 3,5 pouces central ou arrière, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 231 Remarque : L’illustration présente l'installation du fond de panier sur le boîtier d'unités de disque dur central. La procédure est la même pour l'installation du fond de panier sur le boîtier d'unités de disque dur arrière. Visionnez la procédure. Une vidéo du processus d’installation et de retrait est disponible sur YouTube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-BYjgwMTzXbgbC6fhKRsCdR Figure 170.
Page 232 « Retrait d'une unité remplaçable à chaud » à la page 205. Pour retirer le boîtier d'unités de disque dur central, procédez comme suit : Etape 1. Faites pivoter la poignée pour l'ouvrir. Figure 171. Ouverture de la poignée du boîtier d'unités de disque dur ThinkSystem SR655 Guide de maintenance...
Page 233 Etape 2. Retirez les unités du boîtier d'unités de disque dur. Figure 172. Retrait des unités du boîtier d’unités de disque dur de 2,5 pouces central Etape 3. Tirez et faites tourner les broches du piston et soulevez délicatement le boîtier arrière central vers le haut pour le dégager du châssis.
Page 234 (vitesse de 29 000 tours/min). Si la grille d’aération, le dissipateur thermique et les ventilateurs système de votre serveur diffèrent de ceux du kit, remplacez-les en premier. Pour installer le boîtier d'unités de disque dur central, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 235 Visionnez la procédure. Une vidéo du processus d’installation et de retrait est disponible sur YouTube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-BYjgwMTzXbgbC6fhKRsCdR Etape 1. Installez le boîtier d'unités de disque dur central dans le châssis. Placez les broches arrière dans les logements du châssis. Faites pivoter l’avant du boîtier d’unités de disque dur pour le mettre en place. Figure 175.
Page 236 Figure 177. Fermeture de la poignée du boîtier Après avoir installé le boîtier d'unités de disque dur central 1. Connectez les câbles des fonds de panier à un adaptateur RAID/HBA. Pour plus d'informations, voir « Fonds de panier » à la page ThinkSystem SR655 Guide de maintenance...
Page 237 2. Terminez le remplacement des composants. Pour plus d’informations, voir « Fin du remplacement des composants » à la page 300. Retrait du boîtier d'unités de disque dur 3,5 pouces central Les informations suivantes vous permettent de retirer le boîtier d'unités de disque dur central 3,5 pouces. «...
Page 238 Etape 3. Tirez et faites tourner les broches du piston et soulevez délicatement le boîtier arrière central vers le haut pour le dégager du châssis. Figure 180. Retrait du boîtier d'unités de disque dur 3,5 pouces central : ThinkSystem SR655 Guide de maintenance...
Page 239 Etape 4. Appuyez sur le taquet comme indiqué et fermez la poignée. Figure 181. Fermeture de la poignée pour le boîtier d'unités de disque dur 3,5 pouces central Si vous devez retourner l'ancien boîtier d'unités de disque dur, suivez les instructions d'emballage et utilisez les emballages fournis.
Page 240 Figure 182. Installation du boîtier d'unités de disque dur 3,5 pouces central Etape 2. Installez les unités dans le boîtier d'unités de disque dur central. Pour plus d’informations, voir « Installation d'une unité remplaçable à chaud » à la page 208. ThinkSystem SR655 Guide de maintenance...
Page 241 Figure 183. Installation des unités dans le boîtier d'unités de disque dur Etape 3. Fermez la poignée du boîtier d’unités de disque dur. Appuyez sur le taquet comme indiqué. Faites pivoter la poignée pour la fermer. Figure 184. Fermeture de la poignée du boîtier Après avoir installé...
Page 242 2. Si votre serveur est fourni avec une grille d'aération ou un boîtier d'unités de disque dur central, retirez- les en premier. Voir « Retrait de la grille d'aération » à la page 175. Pour retirer un module de mémoire, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 243 Figure 185. Retrait d’un module de mémoire Etape 1. Ouvrez les pattes de retenue situées à chaque extrémité de l'emplacement du module de mémoire. Attention : Pour ne pas casser les pattes de retenue ou endommager l'emplacement du module de mémoire, manipulez les pattes avec précaution. Etape 2.
Page 244 2. Repérez l'emplacement du module de mémoire requis sur la carte mère. Voir « Règles pour l'installation d'un module de mémoire » à la page 145. Assurez-vous d'observer les règles et la séquence d'installation. Pour installer un module de mémoire, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 245 Figure 186. Installation du module de mémoire Etape 1. Ouvrez les pattes de retenue situées à chaque extrémité de l'emplacement du module de mémoire. Attention : Pour ne pas casser les pattes de retenue ou endommager les emplacements du module de mémoire, ouvrez et fermez les pattes avec précaution. Etape 2.
Page 246 Les conseils ci-après fournissent des informations que vous devez prendre en compte lors du retrait de la pile CMOS. • Durant la conception de ce produit, Lenovo n’a eu de cesse de penser à votre sécurité. La pile CMOS au lithium doit être manipulée avec précaution afin d'éviter tout danger. Si vous remplacez la pile CMOS, suivez les instructions ci-après.
Page 247 S002 ATTENTION : Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d’alimentation. Pour mettre l’unité hors tension, vous devez déconnecter tous les cordons de la source d’alimentation.
Page 248 CMOS. • Durant la conception de ce produit, Lenovo n'a eu de cesse de penser à votre sécurité. La pile au lithium doit être manipulée avec précaution afin d'éviter tout danger. Si vous installez la pile CMOS, suivez les instructions ci-après.
Page 249 ATTENTION : Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d’alimentation. Pour mettre l’unité hors tension, vous devez déconnecter tous les cordons de la source d’alimentation.
Page 250 Pour retirer une carte mezzanine, procédez comme suit : Visionnez la procédure. Une vidéo du processus d’installation et de retrait est disponible sur YouTube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-BYjgwMTzXbgbC6fhKRsCdR Etape 1. Saisissez l’assemblage de cartes mezzanines par ses bords et retirez-le du châssis avec précaution. ThinkSystem SR655 Guide de maintenance...
Page 251 Tableau 18. Retrait de l'assemblage de cartes mezzanines Figure 189. Assemblage de cartes Figure 190. Assemblage de cartes Figure 191. Assemblage de cartes mezzanines 1 mezzanines 2 mezzanines 3 Etape 2. Retirez les adaptateurs PCIe installés sur la carte mezzanine. Voir «...
Page 252 Etape 3. Retirez les deux vis de fixation de la carte mezzanine défectueuse. Puis, retirez cette carte du support. Remarque : L'illustration présente le retrait la carte mezzanine du support de carte mezzanine 1. La procédure est la même pour le retrait des cartes mezzanines des autres supports de carte mezzanine. ThinkSystem SR655 Guide de maintenance...
Page 253 Figure 195. Retrait de la carte mezzanine Si vous devez retourner l'ancienne carte mezzanine, suivez les instructions d'emballage et utilisez les emballages fournis. Retrait d'une carte mezzanine (boîtier d'unités de disque dur arrière 3,5 pouces) Les informations suivantes vous indiquent comment retirer une carte mezzanine. «...
Page 254 Figure 198. Retrait de la carte mezzanine Si vous devez retourner l'ancienne carte mezzanine, suivez les instructions d'emballage et utilisez les emballages fournis. Installation d'une carte mezzanine (8 logements PCIe) Ces informations vous indiquent comment installer une carte mezzanine. ThinkSystem SR655 Guide de maintenance...
Page 255 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Avant d'installer une carte mezzanine, mettez l'emballage antistatique contenant la nouvelle carte mezzanine en contact avec une surface extérieure non peinte du serveur.
Page 256 à l'aide des deux vis. Remarque : L'illustration présente l'installation de la carte mezzanine dans le support de carte mezzanine 1. La procédure est la même pour l'installation des cartes mezzanines des autres supports de carte mezzanine. ThinkSystem SR655 Guide de maintenance...
Page 257 Figure 203. Installation d'une carte mezzanine Après avoir installé la carte mezzanine : 1. Reconnectez les câbles aux adaptateurs PCIe retirés. Pour plus d'informations, voir « Cartes mezzanines » à la page 2. Réinstallez les adaptateurs PCIe sur la nouvelle carte mezzanine. Pour plus d'informations, voir «...
Page 258 » à la page 2. Réinstallez les adaptateurs PCIe sur la nouvelle carte mezzanine. Pour plus d'informations, voir « Installation d'un adaptateur PCIe » à la page 254. 3. Installez l'assemblage de cartes mezzanines. ThinkSystem SR655 Guide de maintenance...
Page 259 Tableau 23. Installation de l'assemblage de cartes mezzanines Figure 207. Assemblage de cartes mezzanines 1 Figure 208. Assemblage de cartes mezzanines 2 4. Installation du boîtier d'unités de disque dur 3,5 pouces arrière. Pour plus d'informations, voir « Installation du boîtier d'unités de disque dur 3,5 pouces arrière » à la page 270.
Page 260 Figure 209. Retrait de l'ensemble commutateur de détection d'intrusion Etape 3. Faites glisser l'ensemble commutateur de détection d'intrusion comme illustré afin de le retirer du support de commutateur d'intrusion. Figure 210. Retrait du commutateur de détection d’intrusion Après avoir terminé ThinkSystem SR655 Guide de maintenance...
Page 261 Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. Vidéo de démonstration Découvrez la procédure sur YouTube Installation du commutateur de détection d'intrusion Les informations suivantes vous indiquent comment installer le commutateur de détection d’intrusion. «...
Page 262 « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 ThinkSystem SR655 Guide de maintenance...
Page 263 Remarques : • Selon le type spécifique de votre adaptateur PCIe, de la carte mezzanine et de votre support de cartes mezzanines, il est possible que ceux-ci diffèrent de l'illustration présentée dans cette rubrique. L’illustration montre comment retirer un adaptateur PCIe de la carte mezzanine 1 dans le support de carte mezzanine 1.
Page 264 Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Remarques : ThinkSystem SR655 Guide de maintenance...
Page 265 • Selon le type spécifique de votre adaptateur PCIe, de la carte mezzanine et de votre support de cartes mezzanines, il est possible que ceux-ci diffèrent de l'illustration présentée dans cette rubrique. L’illustration montre comment installer un adaptateur PCIe dans la carte mezzanine 1 dans le support de carte mezzanine 1.
Page 266 Figure 215. Installation d’un adaptateur PCIe (1) Etape 2. Faites pivoter le taquet de blocage d'adaptateur PCIe sur la position fermée. ThinkSystem SR655 Guide de maintenance...
Page 267 Figure 216. Installation d’un adaptateur PCIe (3) Après avoir terminé 1. Reportez-vous à votre schéma pour rebrancher les câbles. Pour plus d'informations, voir « Cartes mezzanines » à la page 2. Réinstallez le support de carte mezzanine. Pour plus d'informations, voir «...
Page 268 • Pour un adaptateur GPU à largeur double (par exemple, GPU V100 NVIDIA) : Figure 217. Retrait de la grille d’aération de l’unité GPU complémentaire pour un adaptateur GPU double largeur • Pour un adaptateur GPU à largeur unique (par exemple, GPU T4 NVIDIA) : ThinkSystem SR655 Guide de maintenance...
Page 269 Figure 218. Retrait de la grille d’aération de l’unité GPU complémentaire pour un adaptateur GPU à largeur unique Etape 2. Débranchez le cordon d'alimentation l'adaptateur GPU. Etape 3. Retirez l’adaptateur GPU du support de cartes mezzanines. Voir « Retrait d'un adaptateur PCIe » à la page 252.
Page 270 Etape 3. Alignez l’adaptateur GPU sur l’emplacement PCIe de la carte mezzanine. Appuyez ensuite avec précaution sur l’adaptateur GPU jusqu’à ce qu’il soit bien positionné dans son emplacement. Pour plus d'informations, voir « Installation d'un adaptateur PCIe » à la page 254. ThinkSystem SR655 Guide de maintenance...
Page 271 Etape 4. Connectez le cordon d'alimentation au connecteur d'alimentation sur l'adaptateur graphique. Pour plus d'informations, voir « Adaptateurs GPU » à la page Etape 5. Installez l'assemblage de carte mezzanine. Pour plus d'informations, voir « Remplacement d'une carte mezzanine » à la page 239.
Page 272 « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 ThinkSystem SR655 Guide de maintenance...
Page 273 Avant d'installer l'adaptateur TPM, mettez l'emballage antistatique contenant le nouvel adaptateur TPM en contact avec une surface non peinte du serveur. Ensuite, déballez le nouvel adaptateur TPM et posez-le sur une surface antistatique. Pour installer l'adaptateur TPM, procédez comme suit : Visionnez la procédure.
Page 274 « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 ThinkSystem SR655 Guide de maintenance...
Page 275 ATTENTION : Vérifiez que tous les cordons d'alimentation du serveur sont débranchés de leur source d'alimentation avant d'effectuer cette procédure. Avant d'installer l'adaptateur Ethernet OCP 3.0, mettez l'emballage antistatique contenant le nouvel adaptateur Ethernet OCP 3.0 en contact avec une surface non peinte du serveur. Ensuite, déballez le nouvel adaptateur Ethernet OCP 3.0 et posez-le sur une surface antistatique.
Page 276 « Retrait d'une unité remplaçable à chaud » à la page 205. Pour retirer le boîtier d'unités de disque dur arrière, procédez comme suit : Figure 226. Retrait du boîtier d'unités de disque dur 2,5 pouces arrière : ThinkSystem SR655 Guide de maintenance...
Page 277 Etape 1. Faites pivoter le piston bleu et retirez-le. Etape 2. Faites glisser le boîtier d'unités de disque dur vers l'arrière du châssis pour le dégager. Etape 3. Si nécessaire, retirez le fond de panier du boîtier d'unités de disque dur interne. Voir «...
Page 278 4. Installez le fond de panier sur le boîtier d'unités de disque dur. Voir « Installation du fond de panier d’unité 2,5 pouces central ou arrière » à la page 218. Pour installer le boîtier d'unités de disque dur arrière, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 279 Figure 228. Installation du boîtier d'unités de disque dur 2,5 pouces arrière Etape 1. Alignez le boîtier d'unités de disque dur arrière avec le châssis, puis abaissez le boîtier d'unités de disque dur dans le châssis. Etape 2. Déplacez le boîtier d’unités de disque dur arrière vers l’avant jusqu’à ce qu’il s’enclenche. Etape 3.
Page 280 Si vous devez retourner l'ancien boîtier d'unités de disque dur, suivez les instructions d'emballage et utilisez les emballages fournis. Installation du boîtier d'unités de disque dur 3,5 pouces arrière Les informations suivantes vous indiquent comment installer le boîtier d'unités de disque dur arrière 3,5 pouces. ThinkSystem SR655 Guide de maintenance...
Page 281 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche » page 141 Reliez le module à la terre avant à la page 13 ouverture » à la page 144 Remarque : Le boîtier d’unités de disque dur arrière est pris en charge sur certains modèles de serveur sous certaines conditions.
Page 282 Les informations suivantes vous indiquent comment retirer un bloc d'alimentation remplaçable à chaud. « Lisez la section « ATTENTION : relative aux Dispositif sensible à l'électricité instructions statique d'installation » à la Reliez le module à la terre avant page 141 ouverture » à la page 144 ThinkSystem SR655 Guide de maintenance...
Page 283 S035 ATTENTION : N’ouvrez jamais un bloc d’alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n’est réparable. Si vous pensez qu’ils peuvent être à...
Page 284 Attention : Ce type de bloc d'alimentation est remplaçable à chaud uniquement lorsque deux blocs d'alimentation sont installés pour la redondance. Si un seul bloc d'alimentation est installé dans le serveur, vous devez mettre le serveur hors tension avant de retirer le bloc d'alimentation. ThinkSystem SR655 Guide de maintenance...
Page 285 Les conseils ci-après fournissent les informations que vous devez prendre en compte lors du retrait d'un bloc d'alimentation à courant continu. ATTENTION : L’alimentation de 240 V CC (plage d’entrée : 180 à 300 V CC) est prise en charge en Chine continentale UNIQUEMENT.
Page 286 Pour connaître l’emplacement du voyant de sortie d'alimentation, voir « Voyants de la vue arrière » à la page ThinkSystem SR655 Guide de maintenance...
Page 287 Etape 3. Appuyez sur la patte de déverrouillage vers la poignée et tirez en même temps et avec précaution sur la poignée pour faire glisser le bloc d'alimentation remplaçable à chaud hors du châssis. Remarque : Tirez légèrement le bloc d'alimentation vers le haut en faisant glisser le bloc d'alimentation hors du châssis, si vous avez installé...
Page 288 Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n’est réparable. Si vous pensez qu’ils peuvent être à l’origine d’un problème, contactez un technicien de maintenance. ThinkSystem SR655 Guide de maintenance...
Page 289 S002 ATTENTION : Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d’alimentation. Pour mettre l’unité hors tension, vous devez déconnecter tous les cordons de la source d’alimentation.
Page 290 à chaud en contact avec une surface extérieure non peinte du serveur. Ensuite, déballez le bloc d'alimentation remplaçable à chaud et posez-le sur une surface antistatique. Pour installer un bloc d'alimentation remplaçable à chaud, procédez comme suit : ThinkSystem SR655 Guide de maintenance...
Page 291 Etape 1. Si le serveur est installé dans une armoire, ajustez le bras de routage des câbles afin d'accéder à la baie du bloc d'alimentation. Si vous avez installé le kit de mise à niveau de bras de routage des câbles 2U pour glissières Toolless ou kit de glissières Toolless avec bras de routage des câbles 2U, procédez comme suit : Figure 236.
Page 292 2. Si le serveur est hors tension, mettez-le sous tension. Vérifiez que le voyant d’entrée d’alimentation et le voyant de sortie d’alimentation du bloc d’alimentation sont allumés, indiquant que le bloc fonctionne correctement. Vidéo de démonstration Découvrez la procédure sur YouTube ThinkSystem SR655 Guide de maintenance...
Page 293 • Avant de réutiliser un processeur ou un dissipateur thermique, assurez-vous d’utiliser un tampon de nettoyage à l’alcool et de la pâte thermoconductrice agréés par Lenovo. • Chaque socket de processeur doit toujours contenir un cache ou un processeur et un dissipateur thermique.
Page 294 • Si vous remplacez un processeur, retirez celui-ci. Pour plus d’informations, voir « Retrait d'un processeur » à la page 284. Vidéo de démonstration Découvrez la procédure sur YouTube Retrait d'un processeur Les informations suivantes vous indiquent comment retirer un processeur. ThinkSystem SR655 Guide de maintenance...
Page 295 • Pour obtenir la liste des processeurs pris en charge par votre serveur, consultez le site https:// . Tous les processeurs sur le carte mère doivent avoir la même vitesse, le même serverproven.lenovo.com/ nombre de cœurs et la même fréquence. Chapitre 3...
Page 296 • Si vous utilisez le dissipateur thermique existant : 1. Retirez la pâte thermoconductrice sur le dissipateur thermique avec un chiffon doux imbibé d'alcool. 2. Appliquez la pâte thermoconductrice agréée par Lenovo selon une forme quadrilatérale sur la partie supérieure du processeur.
Page 297 Remarque : N'appliquez pas trop de pâte thermoconductrice. Si vous utilisez trop de pâte thermoconductrice, il risque d'y avoir trop de pâte en contact avec le connecteur de processeur. Figure 242. Application de pâte thermoconductrice • Si vous utilisez un nouveau dissipateur thermique, la pâte thermoconductrice est pré-appliquée sur le dissipateur thermique.
Page 298 7. Déplacez ou débranchez les autres câbles qui vont directement au-dessus de la carte de ventilation. Pour retirer la carte de ventilateur, procédez comme suit : Visionnez la procédure. Une vidéo du processus d’installation et de retrait est disponible sur YouTube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-BYjgwMTzXbgbC6fhKRsCdR ThinkSystem SR655 Guide de maintenance...
Page 299 Figure 244. Retrait de la carte du ventilateur Etape 1. Retirez les cinq vis de la carte du ventilateur. Etape 2. Tenez délicatement et faites glisser la carte du ventilateur du plateau de la carte mère. Si vous devez retourner l'ancienne carte du ventilateur, suivez les instructions d'emballage et utilisez les emballages fournis.
Page 300 « Retrait du carter supérieur » à la page 170. 2. Si votre serveur est fourni avec une grille d'aération, retirez-la en premier. Pour plus d’informations, voir « Retrait de la grille d'aération » à la page 175. ThinkSystem SR655 Guide de maintenance...
Page 301 3. Si votre serveur est fourni avec un boîtier d'unités de disque dur central, retirez-le en premier. Voir « Remplacement du boîtier d'unités de disque dur central » à la page 221. 4. Retirez doucement les blocs d’alimentation. Vérifiez qu'ils sont déconnectés de la carte mère. 5.
Page 302 Découvrez la procédure sur YouTube Remplacement de la carte mère (technicien qualifié uniquement) Les informations suivantes vous indiquent comment retirer et installer la carte mère. S017 ATTENTION : Pales de ventilateurs mobiles dangereuses à proximité. S012 ThinkSystem SR655 Guide de maintenance...
Page 303 ATTENTION : Surface chaude à proximité. Retrait de la carte mère Les informations ci-après vous indiquent comment retirer la carte mère. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour d'installation » à la statique cette tâche »...
Page 304 Figure 248. Retrait de la carte mère (1) Etape 2. Soulevez la carte mère pour l'extraire du châssis. Figure 249. Retrait de la carte mère (2) ThinkSystem SR655 Guide de maintenance...
Page 305 Après avoir terminé • Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer. Important : Avant de renvoyer la carte mère, assurez-vous que le cache de l'UC est couvert. Un cache externe de l'UC couvre le socket de l’UC sur la nouvelle carte mère.
Page 306 • Processeur et dissipateur thermique • Modules de mémoire • Ventilateurs système • Boîtier de ventilateur système • Module M.2 • Kit pour carte mezzanine interne • Modules de supercondensateur RAID • Assemblages de carte mezzanine • Pile CMOS ThinkSystem SR655 Guide de maintenance...
Page 307 S’ils ne sont pas null, il est impossible de les mettre à jour. Étapes : 1. Démarrez le serveur et appuyez sur la touche indiquée dans les instructions à l’écran. L’interface Lenovo XClarity Provisioning Manager s’affiche par défaut.
Page 308 Lorsqu’une carte mère est remplacée, vous devez vous assurer que la stratégie TPM est définie correctement. ATTENTION : Faites bien attention lorsque vous définissez la stratégie TPM. Si elle n'est pas définie correctement, la carte mère peut être inutilisable. ThinkSystem SR655 Guide de maintenance...
Page 309 à celui qui était en vigueur sur la carte mère en cours de remplacement. Vous pouvez définir la stratégie TPM depuis Lenovo XClarity Provisioning Manager. Pour définir la stratégie TPM, effectuez les opérations ci-après.
Page 310 « Mises à jour du microprogramme » à la page • Reconfigurez les grappes de disques si vous avez installé ou retiré une unité remplaçable à chaud ou un adaptateur RAID. Consultez le document Lenovo XClarity Provisioning Manager Guide d’utilisation, disponible pour téléchargement à l’adresse suivante : http:// datacentersupport.lenovo.com...
Page 311 Journal des événements Lenovo XClarity Administrator Si vous utilisez Lenovo XClarity Administrator pour gérer le serveur, le réseau et le matériel de stockage, vous pouvez afficher les événements de tous les appareils gérés via XClarity Administrator. © Copyright Lenovo 2019, 2023...
Page 312 Journal des événements Lenovo ThinkSystem System Manager Lenovo ThinkSystem System Manager surveille l’état physique du serveur et de ses composants à l’aide de capteurs mesurant des variables physiques internes telles que la température, les valeurs de tension d’alimentation, la vitesse des ventilateurs et l’état des composants. Lenovo ThinkSystem System Manager fournit plusieurs interfaces au logiciel de gestion de système, ainsi qu'aux administrateurs système et aux...
Page 313 • Tout périphérique externe. • Parasurtenseur (sur le serveur). • Imprimante, souris et unités non Lenovo. • Tous les adaptateurs. • Unités de disque dur. • Modules de mémoire jusqu'à atteindre la configuration minimale prise en charge par le serveur.
Page 314 Etape 7. Assurez-vous que les pilotes de périphérique du client et du serveur utilisent le même protocole. Si le contrôleur Ethernet ne parvient toujours pas à se connecter au réseau, quand bien même le matériel semble fonctionner correctement, demandez à votre administrateur réseau de déterminer la cause de l’erreur. ThinkSystem SR655 Guide de maintenance...
Page 315 • Si vous gérez le serveur depuis Lenovo XClarity Administrator, commencez par le journal des événements Lenovo XClarity Administrator. • Si vous utilisez une autre application de gestion, commencez par le journal des événements Lenovo ThinkSystem System Manager. 2. Passez en revue cette section afin de trouver les symptômes détectés et suivez les procédures suggérées pour résoudre le problème.
Page 316 APCI. Si vous utilisez un système d'exploitation non APCI, exécutez les étapes suivantes : a. Appuyez sur Ctrl+Alt+Delete b. Mettez le serveur hors tension en maintenant le bouton de mise sous tension du serveur enfoncé pendant 5 secondes. c. Redémarrez le serveur. ThinkSystem SR655 Guide de maintenance...
Page 317 4. Exécutez les diagnostic mémoire. Lorsque vous démarrez un serveur et appuyez sur la touche indiquée dans les instructions à l’écran, l’interface Lenovo XClarity Provisioning Manager est affichée par défaut. Vous pouvez exécuter des diagnostics de mémoire depuis cette interface. Depuis la page de diagnostics, cliquez sur Exécutez un diagnostic ➙...
Page 318 Exécutez les tests de diagnostics pour les unités de disque dur. Lorsque vous démarrez un serveur et appuyez sur F1, l'interface Lenovo XClarity Provisioning Manager s'affiche par défaut. Vous pouvez exécuter des diagnostics d'unité de disque dur depuis cette interface.
Page 319 8. Exécutez les tests de diagnostics pour les unités de disque dur. Lorsque vous démarrez un serveur et appuyez sur la touche indiquée dans les instructions à l’écran, l’interface Lenovo XClarity Provisioning Manager est affichée par défaut. Vous pouvez exécuter des diagnostics d'unité de disque dur depuis cette interface.
Page 320 Lorsque vous démarrez un serveur et appuyez sur la touche indiquée dans les instructions à l’écran, l’interface Lenovo XClarity Provisioning Manager est affichée par défaut. Vous pouvez exécuter des diagnostics d'unité de disque dur depuis cette interface.
Page 321 3. Si le serveur est installé avec les adaptateurs graphiques lors de sa mise sous tension, le logo Lenovo apparaît à l'écran au bout d'environ 3 minutes. Ceci est normal, car le système est en cours de chargement.
Page 322 Redémarrez le serveur et appuyez sur la touche indiquée dans les instructions à l’écran pour afficher l’interface de configuration du système. Ensuite, cliquez sur Avancé ➙ Configuration USB. 3. Si vous utilisez un concentrateur USB, déconnectez le périphérique USB du concentrateur et connectez-le directement au serveur. ThinkSystem SR655 Guide de maintenance...
Page 323 « L'adaptateur PCIe n'est pas reconnue ou ne fonctionne pas » à la page 313 • « Un périphérique Lenovo en option qui fonctionnait auparavant ne fonctionne plus. » à la page 313 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas. » à la page 313 •...
Page 324 « Problèmes d'unité externe intermittents » à la page 314 • « Problèmes KVM intermittents » à la page 315 • « Réinitialisations inattendues intermittentes » à la page 315 Problèmes d'unité externe intermittents Procédez comme suit jusqu'à ce que le problème soit résolu. ThinkSystem SR655 Guide de maintenance...
Page 325 1. Vérifiez que les pilotes de périphérique corrects sont installés. Consultez le site Web du fabricant pour obtenir la documentation. 2. Pour un périphérique USB : a. Vérifiez que le dispositif est correctement configuré. Redémarrez le serveur et appuyez sur F1 pour afficher l'interface de configuration du système. Ensuite, cliquez sur Avancé...
Page 326 « Éléments fissurés ou châssis fissuré » à la page 319 Le serveur affiche immédiatement l'observateur d'événements d'autotest à la mise sous tension lorsqu'il est activé. Procédez comme suit jusqu’à ce que le problème soit résolu. ThinkSystem SR655 Guide de maintenance...
Page 327 Vous pouvez consulter les détails de processeur depuis la configuration du système. Pour déterminer si le processeur est pris en charge par le serveur, voir https://serverproven.lenovo.com/ 6. (Techniciens qualifiés uniquement) Vérifiez que le processeur est correctement installé. 7. Remplacez les composants suivants un après l’autre, dans l’ordre indiqué et redémarrez le serveur systématiquement :...
Page 328 Procédez comme suit jusqu'à ce que le problème soit résolu. 1. Une odeur inhabituelle peut provenir d’un nouveau matériel installé. 2. Si le problème persiste, prenez contact avec le support Lenovo. Le serveur semble être en surchauffe Procédez comme suit jusqu’à ce que le problème soit résolu.
Page 329 3. Sélectionnez Enregistrer. 4. Redémarrez le système et réamorcez automatiquement le système d’exploitation. Éléments fissurés ou châssis fissuré Contactez le support Lenovo. Problèmes logiciels La présente section explique comment résoudre les problèmes logiciels. 1. Pour déterminer si le problème est lié au logiciel, vérifiez les points suivants : •...
Page 330 ThinkSystem SR655 Guide de maintenance...
Page 331 2. Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut. Procédez comme suit pour démonter la carte mère : Figure 253. Démontage de la carte mère © Copyright Lenovo 2019, 2023...
Page 332 • Quatre boulons hexagonaux sur les connecteurs VGA et COM (RS232) (avec une clé de 5 mm) Etape 2. Séparez les composants de la carte mère. 1 2 3 4 5 6 7 Une fois la carte mère démontée, respectez la réglementation en vigueur lors du recyclage. ThinkSystem SR655 Guide de maintenance...
Page 333 Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
Page 334 Collecte des informations requises pour appeler le support Si vous pensez avoir besoin du service prévu par la garantie pour votre produit Lenovo, les techniciens de maintenance peuvent vous aider à préparer plus efficacement votre appel. Pour plus d’informations sur la garantie de votre produit, vous pouvez également consulter...
Page 335 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
Page 336 La capacité maximale de disques durs internes suppose que toutes les unités de disque dur standard ont été remplacées et que toutes les baies d'unité sont occupées par des unités Lenovo. La capacité de ces unités doit être la plus importante disponible à ce jour.
Page 337 Ce produit n’est peut-être pas certifié dans votre pays pour la connexion, par quelque moyen que ce soit, aux interfaces des réseaux de télécommunications publics. Des certifications supplémentaires peuvent être requises par la loi avant d’effectuer toute connexion. Contactez un représentant Lenovo ou votre revendeur pour toute question.
Page 338 Déclaration BSMI RoHS pour la région de Taïwan Informations de contact pour l’importation et l’exportation de la région de Taïwan Des contacts sont disponibles pour les informations d’importation et d’exportation de la région de Taïwan. ThinkSystem SR655 Guide de maintenance...
Page 340 8 x 2,5 pouces SAS/SATA liste de contrôle d'inspection de sécurité vi, 142 garantie liste des pièces logiciel, problèmes installation réinstallation retrait grille d'aération installation réinstallation retrait ThinkSystem SR655 Guide de maintenance...
Page 341 Carte PIB installation carter supérieur réinstallation commutateur de détection d'intrusion retrait dissipateur thermique particulaire, contamination Dissipateur thermique et processeur PCIe fond de panier dépannage Pile CMOS grille d'aération installation module de mémoire réinstallation © Copyright Lenovo 2019, 2023...
Page 342 283–284 voyant de vue arrière processeur graphique Voyant LED d’erreur de module de mémoire remplaçable à chaud, bloc d'alimentation vue arrière taquets d'armoire vue avant unité remplaçable à chaud ventilateur système retrait, module de mémoire ThinkSystem SR655 Guide de maintenance...

Ce manuel est également adapté pour:

Thinksystem 7y00 Thinksystem 7z01 Thinksystem sr655 7y00 Thinksystem sr655 7z01

Lenovo ThinkSystem SR655 Guide De Maintenance

Liens rapides

Manuels Connexes pour Lenovo ThinkSystem SR655

Sommaire des Matières pour Lenovo ThinkSystem SR655

Ce manuel est également adapté pour:
