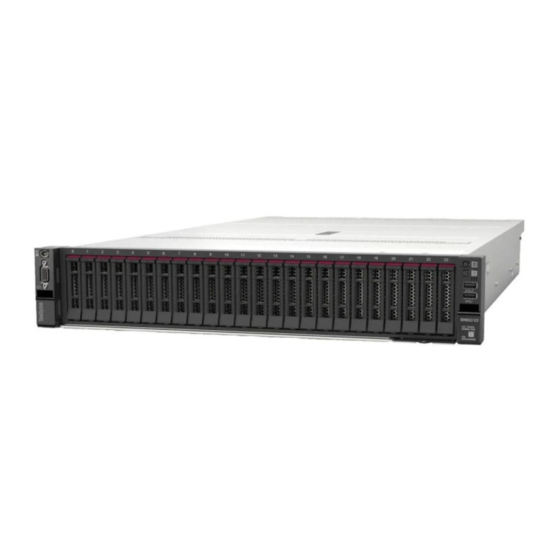

Page 1 ThinkSystem SR650 V2 Guide de configuration Types de machine : 7Z72 et 7Z73...
Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Septième édition (Novembre 2022)
Page 3 Un fond de panier 8 SAS/SATA et un fond de panier 8 AnyBay ....148 Chapitre 1. ThinkSystem SR650 V2 Un fond de panier 8 AnyBay et un fond de panier 8 NVMe .
Page 4 2,5 pouces avant ... . 290 Configuration du port USB avant pour la connexion de Lenovo XClarity Controller ..362 Installation d’un adaptateur d’extension RAID/ HBA interne ....294 Mise à...
Page 5 Identification de votre serveur Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
Page 6 Scannez le code QR à l'aide d'un appareil mobile et d'une application de lecteur de code QR afin d'accéder rapidement au site Web de maintenance Lenovo de ce serveur. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur.
Page 7 : https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Important : La version prise en charge de Lenovo XClarity Controller (XCC) varie en fonction du produit. Toutes les versions de Lenovo XClarity Controller sont appelées Lenovo XClarity Controller et XCC dans le présent document, sauf indication contraire. Pour voir la version XCC prise en charge par votre serveur, rendez-vous sur https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Page 8 Group). Si le logiciel est disponible, vous pouvez le télécharger afin de prendre en charge la spécification TCG. Remarque : Pour les clients situés en Chine continentale, un adaptateur TPM certifié Lenovo (parfois appelé carte fille) peut être préinstallé. • Grande capacité de stockage des données et fonction de remplacement à chaud Les modèles de serveur prennent en charge les baies d’unité...
Page 9 Interface • OneCLI : application CLI Boîte à outils Lenovo XClarity Essentials • Bootable Media Creator : application CLI, application GUI • UpdateXpress : application GUI Utilisation et téléchargements http://sysmgt.lenovofiles.com/help/topic/xclarity_essentials/overview.html Chapitre 1 ThinkSystem SR650 V2 (7Z72 et 7Z73)
Page 10 Manager https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Important : La version prise en charge de Lenovo XClarity Provisioning Manager (LXPM) varie en fonction du produit. Toutes les versions de Lenovo XClarity Provisioning Manager sont appelées Lenovo XClarity Provisioning Manager et LXPM dans le présent document, sauf indication contraire. Pour voir la version LXPM prise en charge par votre serveur, rendez-vous sur https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/...
Page 11 Lenovo Capacity Planner √ Remarques : 1. La plupart des options peuvent être mises à jour via les outils Lenovo. Cependant, certaines options, telles que le microprogramme GPU ou le microprogramme Omni-Path, nécessitent l’utilisation d’outils de fournisseur. 2. Les paramètres UEFI du serveur pour la mémoire ROM en option doivent être définis sur Automatique ou UEFI afin de mettre à...
Page 12 • Prend en charge 3 liaisons Intel UPI (Ultra Path Interconnect) à 11,2 GT/s modèle) • Enveloppe thermique (TDP) : jusqu’à 270 watts Pour obtenir la liste des processeurs pris en charge, voir https://static.lenovo.com/us/en/ serverproven/index.shtml ThinkSystem SR650 V2 Guide de configuration...
Page 13 • VMware ESXi Systèmes d’exploitation • Canonical Ubuntu Liste complète des systèmes d’exploitation : https://lenovopress.com/osig Instructions de déploiement du système d’exploitation : « Déploiement du système d'exploitation » à la page 370 Chapitre 1 ThinkSystem SR650 V2 (7Z72 et 7Z73)
Page 14 – Un connecteur VGA – Trois connecteurs USB 3.2 Gen 1 (5 Gbit/s) – Un connecteur réseau XClarity Controller – Deux ou quatre connecteurs Ethernet sur l’adaptateur Ethernet OCP 3.0 (facultatif) – Un port série (facultatif) ThinkSystem SR650 V2 Guide de configuration...
Page 15 – ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb Adapter – ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb Internal Adapter – ThinkSystem RAID 940-32i 8GB Flash PCIe Gen4 12Gb Adapter • Adaptateurs NVMe Chapitre 1 ThinkSystem SR650 V2 (7Z72 et 7Z73)
Page 16 – Deux UC : six ventilateurs système remplaçables à chaud (redondance 5+1, un rotor de ventilateur redondant) Remarque : Il est impossible de mélanger les ventilateurs remplaçables à chaud à rotor simple et à double rotor. ThinkSystem SR650 V2 Guide de configuration...
Page 17 « Température ambiante/altitude/humidité » à la page 14 • « Vibrations et chocs » à la page 14 • « Émissions acoustiques » à la page 14 • « Contamination particulaire » à la page 15 Chapitre 1 ThinkSystem SR650 V2 (7Z72 et 7Z73)
Page 18 – De 23 à 31 kg : 35 G par changement de vitesse de 152 po/s (3,9 m/s) sur 6 surfaces – De 32 à 68 kg : 35 G par changement de vitesse de 136 po/s (3,45 m/s) sur 6 surfaces Émissions acoustiques Le serveur déclare les émissions acoustiques suivantes : ThinkSystem SR650 V2 Guide de configuration...
Page 19 Lenovo vous recommande de faire appel à des experts qualifiés dans ce domaine pour déterminer si vous êtes en conformité avec les réglementations en vigueur.
Page 20 œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules ou de gaz de votre environnement ont provoqué l'endommagement de l'unité, Lenovo peut, sous certaines conditions, mettre à...
Page 22 Obturateurs de baie d’unité (2) « Module d’E-S avant (sur le taquet d’armoire) » à la page 27 Taquet d'armoire (droit) « Étiquette amovible » à la page 1 Baies d’unité (8) Taquet d'armoire (gauche) ThinkSystem SR650 V2 Guide de configuration...
Page 23 Vue avant avec huit baies d’unité avant 2,5 pouces (modèle 2) Tableau 5. Composants situés sur la face avant du serveur Légende Légende « Connecteur de diagnostic externe » à la page 36 « Connecteur VGA (facultatif) » à la page 49 «...
Page 24 Obturateur de baie d'unité « Module d’E-S avant (sur le taquet d’armoire) » à la page 27 Taquet d'armoire (droit) « Étiquette amovible » à la page 1 Baies d’unité (16) Taquet d'armoire (gauche) ThinkSystem SR650 V2 Guide de configuration...
Page 25 Vue avant avec seize baies d’unité avant 2,5 pouces (modèle 2) Tableau 7. Composants situés sur la face avant du serveur Légende Légende « Connecteur de diagnostic externe » à la page 36 « Connecteur VGA (facultatif) » à la page 49 «...
Page 26 « Voyant d’état de l’unité » à la page 48 « Module d’E-S avant (sur le taquet d’armoire) » à la Taquet d'armoire (droit) page 27 Baies d’unité (24) « Étiquette amovible » à la page 1 Taquet d'armoire (gauche) ThinkSystem SR650 V2 Guide de configuration...
Page 27 Vue avant avec baies d’unité 2,5 pouces avant (sans fond de panier) L’illustration suivante présente la vue avant des modèles de serveur avec des baies d’unité avant 2,5 pouces (sans fond de panier) Tableau 9. Composants situés sur la face avant des modèles de serveur Légende Légende «...
Page 28 Obturateur de baie d'unité « Module d’E-S avant (sur le taquet d’armoire) » à la page 27 Taquet d'armoire (droit) « Étiquette amovible » à la page 1 Baies d’unité (8) Taquet d'armoire (gauche) ThinkSystem SR650 V2 Guide de configuration...
Page 29 Vue avant avec douze baies d’unité avant 3,5 pouces Tableau 11. Composants situés sur la face avant des modèles de serveur Légende Légende « Connecteur de diagnostic externe » à la page 36 « Connecteur VGA (facultatif) » à la page 49 «...
Page 30 « Connecteur VGA (facultatif) » à la page 49 « Module d’E-S avant (sur le taquet d’armoire) » à la Taquet d'armoire (droit) page 27 Obturateurs de baie d’unité (12) « Étiquette amovible » à la page 1 Taquet d’armoire (gauche) ThinkSystem SR650 V2 Guide de configuration...
Page 31 • Si le connecteur est défini pour la fonction de gestion XClarity Controller, il peut être utilisé pour connecter le serveur à un appareil Android ou iOS, où vous pouvez ensuite installer et lancer l’application Lenovo XClarity Mobile pour gérer le système à l’aide de XClarity Controller.
Page 32 Pour plus d’informations sur l’utilisation de l’application Lenovo XClarity Mobile, consultez http:// sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/lxca_usemobileapp.html • Si le connecteur est défini pour les deux fonctions, vous pouvez appuyer sur le bouton ID système pendant trois secondes pour basculer entre les deux fonctions.
Page 33 Si le connecteur USB du XClarity Controller est défini pour la fonction USB 2.0 et pour la fonction de gestion du XClarity Controller à la fois, vous pouvez appuyer sur le bouton ID système pendant trois secondes pour commuter entre les deux fonctions. Voyant d'erreur système Le voyant d’erreur système indique les fonctions de diagnostic de base de votre serveur.
Page 34 Légende Remarques : • Le panneau peut être inséré ou retiré quel que soit l’état du système. • Lorsque vous sortez le panneau, tenez-le avec précaution par la poignée et évitez tout dégagement brusque. ThinkSystem SR650 V2 Guide de configuration...
Page 35 Présentation du panneau de diagnostics Le dispositif de diagnostic est composé d’un écran LCD et de 5 boutons de navigation. Écran LCD Boutons de défilement (haut/bas/gauche/droite) Appuyez sur les boutons de défilement pour rechercher et sélectionner les informations système. Bouton de sélection Appuyez sur le bouton de sélection pour effectuer votre sélection parmi les options du menu.
Page 36 Les options sont répertoriées ci-après. Basculez entre une option et les entrées d’informations annexes avec le bouton de sélection et basculez entre les options ou les entrées d’informations avec les boutons de défilement. Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer. ThinkSystem SR650 V2 Guide de configuration...
Page 37 Menu Accueil (tableau de bord de l'état du système) Menu Accueil Exemple Nom du système État du système Nombre d’alertes actives Température Consommation électrique Code de point de contrôle Alertes actives Sous-menu Exemple Écran d’accueil : Nombre d'erreurs actives Remarque : Le menu « Alertes actives » affiche 1 Active Alerts uniquement la quantité...
Page 38 • Adresse IPv6 statique IPv4 Network Mask • Passerelle IPv6 en cours :x.x.x.x IPv4 Default Gateway • IPv6 DNS : x.x.x.x Remarque : Seule l'adresse MAC actuellement en service est affichée (extension ou partagée). ThinkSystem SR650 V2 Guide de configuration...
Page 39 Information sur l'environnement du système Exemple Sous-menu Ambient Temp: 24 C Exhaust Temp: 30 C • Température ambiante PSU1: Vin= 213 w Inlet= 26 C • Température d'aération • État de l'autotest rapide à la mise sous tension FAN1 Front: 21000 RPM •...
Page 40 Connecteur de diagnostic externe Ce connecteur est situé à l’avant du serveur et peut être utilisé pour connecter un ensemble de diagnostics LCD externe. Remarque : Avant de déconnecter l'ensemble externe, suivez attentivement les étapes ci-après : ThinkSystem SR650 V2 Guide de configuration...
Page 41 Étape 1. Appuyez sur le clip en plastique de la fiche dans la direction indiquée. Étape 2. Retirez délicatement le câble du connecteur tout en gardant le clip enfoncé. Présentation du panneau de diagnostics Le dispositif de diagnostic est composé d’un écran LCD et de 5 boutons de navigation. Écran LCD Boutons de défilement (haut/bas/gauche/droite) Appuyez sur les boutons de défilement pour rechercher et...
Page 42 Organigrammes des options Le panneau et l'ensemble de diagnostic LCD affichent différentes informations système. Parcourez les options à l’aide des touches de défilement. Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer. ThinkSystem SR650 V2 Guide de configuration...
Page 43 Liste de menus complète Les options sont répertoriées ci-après. Basculez entre une option et les entrées d’informations annexes avec le bouton de sélection et basculez entre les options ou les entrées d’informations avec les boutons de défilement. Selon le modèle, les options et les entrées sur l’écran LCD peuvent différer. Menu Accueil (tableau de bord de l'état du système) Menu Accueil Exemple...
Page 44 • Adresse IPv6 statique IPv4 Network Mask • Passerelle IPv6 en cours :x.x.x.x IPv4 Default Gateway • IPv6 DNS : x.x.x.x Remarque : Seule l'adresse MAC actuellement en service est affichée (extension ou partagée). ThinkSystem SR650 V2 Guide de configuration...
Page 45 Information sur l'environnement du système Exemple Sous-menu Ambient Temp: 24 C Exhaust Temp: 30 C • Température ambiante PSU1: Vin= 213 w Inlet= 26 C • Température d'aération • État de l'autotest rapide à la mise sous tension FAN1 Front: 21000 RPM •...
Page 46 « Vue arrière avec deux baies d’unité arrière 3,5 pouces et quatre emplacements PCIe » à la page 46 • « Vue arrière avec quatre baies d’unité arrière 3,5 pouces et deux emplacements PCIe » à la page 47 ThinkSystem SR650 V2 Guide de configuration...
Page 47 Vue arrière avec huit emplacements PCIe Tableau 14. Composants situés sur la face arrière du serveur Légende Légende Emplacement PCIe 1 (sur l’assemblage de cartes Emplacement PCIe 2 (sur l’assemblage de cartes mezzanines 1) mezzanines 1) Emplacement PCIe 3 (sur l’assemblage de cartes Emplacement PCIe 4 (sur l’assemblage de cartes mezzanines 1) mezzanines 2)
Page 48 Connecteurs USB 3 (5 Gbit/s) (DCI) Connecteur réseau XClarity Controller Connecteurs Ethernet sur adaptateur Ethernet OCP 3.0 (en option) Remarque : Pour plus d’informations sur chaque composant, voir « Présentation des composants arrière » à la page ThinkSystem SR650 V2 Guide de configuration...
Page 49 Vue arrière avec huit baies d’unité arrière 2,5 pouces et quatre emplacements PCIe Tableau 16. Composants situés sur la face arrière du serveur Légende Légende Emplacement PCIe 1 (sur l’assemblage de cartes Emplacement PCIe 2 (sur l’assemblage de cartes mezzanines 1) mezzanines 1) Emplacement PCIe 3 (sur l’assemblage de cartes Emplacement PCIe 6 (sur l’assemblage de cartes...
Page 50 Connecteurs USB 3 (5 Gbit/s) (DCI) Connecteur réseau du XClarity Controller Connecteurs Ethernet sur adaptateur Ethernet OCP 3.0 (en option) Remarque : Pour plus d’informations sur chaque composant, voir « Présentation des composants arrière » à la page ThinkSystem SR650 V2 Guide de configuration...
Page 51 Vue arrière avec quatre baies d’unité arrière 3,5 pouces et deux emplacements PCIe Tableau 18. Composants situés sur la face arrière du serveur Légende Légende Baies d’unité arrière 3,5 pouces (4) Emplacement PCIe 3 (sur l’assemblage de cartes mezzanines 1) Bloc d'alimentation 1 Emplacement PCIe 6 (sur l’assemblage de cartes mezzanines 2)
Page 52 Les baies d’unité à l’avant et à l’arrière de votre serveur sont conçues pour les unités remplaçables à chaud. Le nombre d'unités installées sur votre serveur varie selon le modèle. Lorsque vous installez des unités, respectez l'ordre des numéros de baie d'unité. ThinkSystem SR650 V2 Guide de configuration...
Page 53 être occupées par des obturateurs d'unité. Bouton d'interruption non masquable (NMI) N'utilisez ce bouton que lorsque support Lenovo vous le demande. Appuyez sur ce bouton pour forcer l'interruption non masquable (NMI) du processeur. De cette manière, vous pouvez faire s'arrêter le système d'exploitation (à...
Page 54 également allumés dans le serveur pour vous guider vers l'origine de l'erreur. Pour obtenir plus d’informations, voir « Module d’E-S avant » à la page Voyants de l'alimentation 5 6 7 ThinkSystem SR650 V2 Guide de configuration...
Page 55 à l'état activé pour assurer l'alimentation du serveur. Pour désactiver le mode sortie zéro, connectez-vous à l'interface Web de Lenovo XClarity Controller, choisissez Configuration du serveur ➙ Stratégie d'alimentation, désactivez Mode Zéro débit, puis cliquez sur Appliquer. Si vous désactivez le mode sortie zéro, les deux blocs d'alimentation passeront à...
Page 56 Connecteur d’alimentation de fond de panier 7 mm Connecteurs du ventilateur Connecteur d’E-S avant Connecteur VGA avant Connecteur d’alimentation de fond de panier 3 Connecteur PCIe 1 Connecteur PCIe 2 Connecteur d’alimentation de fond de panier 2 ThinkSystem SR650 V2 Guide de configuration...
Page 57 Connecteur d’alimentation d’extension CFF Connecteur du commutateur de détection d’intrusion Connecteur d’alimentation RAID/HBA CFF Connecteur de diagnostics externe Connecteur d’alimentation de fond de panier 1 Connecteur PCIe 3 Connecteur PCIe 4 Connecteur de bande latérale de carte mezzanine 3 Connecteur PCIe 5 Connecteur PCIe 6 Connecteur du bloc d’alimentation 1 Connecteur d’alimentation GPU...
Page 58 Le voyant bleu d'ID système vous permet de localiser visuellement le serveur. Un voyant d'ID système figure également à l'avant du serveur. Chaque fois que vous appuyez sur le bouton d'ID système, l'état des deux voyants d'ID système change. Les voyants peuvent être allumés, clignotants, ou éteints. ThinkSystem SR650 V2 Guide de configuration...
Page 59 Voyants d'erreur DIMM Lorsqu'un voyant d'erreur DIMM s'allume, il indique que le module de mémoire correspondant est défectueux. Voyant de présence BMC Le voyant de présence BMC vous permet d’identifier l’état du module BMC. Couleur Description État Allumé Vert Le réseau BMC n’est pas actif. Vert Clignotant Le réseau BMC est actif.
Page 60 Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces. Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration. Certaines pièces ne sont disponibles que sur certains modèles.
Page 61 • Unité remplaçable par l'utilisateur (CRU) de niveau 1 : La réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l'utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d'installation vous seront facturés.
Page 62 • Composants consommables et structurels : L'achat et le remplacement de composants consommables et structurels sont sous votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d'installation vous seront facturés. Tableau 21. Liste des pièces...
Page 63 Tableau 21. Liste des pièces (suite) Composants FRU (Field CRU de CRU de consomma- Description Replaceable Index niveau 1 niveau 2 bles et Unit) structurels Boîtier d’unités de disque dur √ 7 mm (2FH + 7 mm) Boîtier d’unités de disque dur √...
Page 64 Obturateur de grille d’aération √ (pour grille d’aération standard) Grille d’aération supplémentaire √ (pour grille d’aération GPU) Obturateur de grille d’aération √ (pour grille d’aération GPU) Grille d'aération standard √ Grille d’aération GPU √ ThinkSystem SR650 V2 Guide de configuration...
Page 65 Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces. Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration. Certaines pièces ne sont disponibles que sur certains modèles.
Page 66 • Unité remplaçable par l'utilisateur (CRU) de niveau 1 : La réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l'utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d'installation vous seront facturés.
Page 67 • Composants consommables et structurels : L'achat et le remplacement de composants consommables et structurels sont sous votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d'installation vous seront facturés. Tableau 22. Liste des pièces...
Page 68 Obturateur d’unité 4 x 3,5 pouces √ Obturateur d'unité 3,5 pouces √ Unité 3,5 pouces √ Châssis √ Fond de panier d’unité 8 x √ 3,5 pouces avant Fond de panier d’unité 12 x √ 3,5 pouces avant ThinkSystem SR650 V2 Guide de configuration...
Page 69 Tableau 22. Liste des pièces (suite) Composants FRU (Field CRU de CRU de consomma- Description Replaceable Index niveau 1 niveau 2 bles et Unit) structurels Fond de panier d’unité 4 x √ 3,5 pouces arrière/central Fond de panier d’unité 4 x √...
Page 70 • Les cordons d'alimentation autorisés dans une région ou un pays particulier ne sont généralement disponibles que dans cette région ou dans ce pays. ThinkSystem SR650 V2 Guide de configuration...
Page 71 Connecteurs d’E-S avant Cette section décrit le cheminement des câbles des connecteurs d’E-S avant, notamment le connecteur VGA, le connecteur de diagnostic externe, le connecteur du panneau opérateur frontal et les connecteurs USB avant. © Copyright Lenovo 2021, 2022...
Page 72 Connecteurs d’E-S avant sur la baie média avant La figure présente le cheminement des câbles pour les connecteurs du panneau opérateur avant et les connecteurs USB avant sur la baie média. ThinkSystem SR650 V2 Guide de configuration...
Page 73 Figure 16. Cheminement des câbles du connecteur d’E-S avant (baie média) À Câble du panneau opérateur avant Connecteur d’E-S avant sur la carte mère Câble USB avant Connecteur USB avant sur la carte mère Chapitre 3 Cheminement interne des câbles...
Page 74 Acheminez le câble d’alimentation GPU depuis la carte mezzanine 2 située sous le support du fond de panier M.2 jusqu’au connecteur d’alimentation GPU sur l’adaptateur GPU. ThinkSystem SR650 V2 Guide de configuration...
Page 75 Cartes mezzanines Cette section décrit le cheminement des câbles pour les cartes mezzanines. Le serveur prend en charge jusqu’à trois cartes mezzanine : la carte mezzanine 1, la carte mezzanine 2 et la carte mezzanine 3. La carte mezzanine 1 ou 2 sont installées directement sur la carte mère, tandis que la carte mezzanine 3 doit être connectée à...
Page 76 Connecteur d’alimentation sur la carte mezzanine Connecteur d'alimentation de la carte mezzanine 3 sur la carte mère Connecteur de la bande latérale sur la carte mezzanine Bande latérale de la carte mezzanine 3 sur la carte mère ThinkSystem SR650 V2 Guide de configuration...
Page 77 3 PCIe x8/x8 si votre serveur n’est doté que d’un seul processeur et d’aucune carte mezzanine 3 : • ThinkSystem SR650 V2 PCIe G4 x8/x8 Riser 3 Option Kit • ThinkSystem SR650 V2 x8/x8 PCIe G4 Riser3 Cable Kit for CPU1 Figure 18. Cheminement des câbles de la carte mezzanine 3 PCIe x8/x8 (un processeur) À...
Page 78 • Le kit d’options ci-dessous est nécessaire lorsque vous souhaitez ajouter un second processeur, si votre serveur est doté d’un processeur et de la carte mezzanine 3 PCIe x8/x8 : – ThinkSystem SR650 V2 x8/x8 PCIe G4 Riser3 Cable Kit for CPU1 Pour une configuration avec 32 unités NVMe À...
Page 79 3 PCIe x16/x16, si votre serveur n’est doté que d’un seul processeur et d’aucune carte mezzanine 3. Dans ce cas, seul l’emplacement PCIe 7 est disponible. • ThinkSystem SR650 V2 PCIe G4 x16/x16 Riser3 Option Kit Figure 19. Cheminement des câbles de la carte mezzanine 3 PCIe x16/x16 (un processeur) À...
Page 80 • Le kit d’options ci-dessous est nécessaire lorsque vous souhaitez ajouter un second processeur, si votre serveur est doté d’un processeur et de la carte mezzanine 3 PCIe x16/x16 : – ThinkSystem SR650 V2 x16/x16 PCIe G4 Riser3 Cable Kit for CPU1 Pour une configuration avec 32 unités NVMe À...
Page 81 Module d’alimentation flash RAID Cette section décrit le cheminement des câbles des modules d’alimentation flash RAID (ou supercondensateur). L’emplacement des modules d’alimentation flash RAID varie en fonction des configurations matérielles du serveur. Figure 20. Sur le châssis Figure 21. Sur les grilles d’aération standards Figure 22.
Page 82 Connecteur du supercondensateur sur l’adaptateur RAID Unités 7 mm Cette section fournit des informations sur le cheminement des câbles pour les unités 7 mm. Figure 24. Cheminement des câbles pour les unités 7 mm ThinkSystem SR650 V2 Guide de configuration...
Page 83 À Connecteur d'alimentation sur le fond de panier 7 mm Connecteur d'alimentation 7 mm sur la carte mère Connecteur d'interface sur le fond de panier 7 mm Connecteur d'interface 7 mm sur la carte mère Chapitre 3 Cheminement interne des câbles...
Page 84 Figure 26. Sur les grilles d’aération GPU Figure 27. Sur un boîtier d’unités de disque dur central de Figure 28. Sur un boîtier d’unités de disque dur central de 8 x 2,5 pouces 4 x 3,5 pouces ThinkSystem SR650 V2 Guide de configuration...
Page 85 La figure ci-après présente la connexion des câbles d’un module M.2 sur la grille d'aération. Elle est identique à la connexion du module M.2 à d’autres emplacements. Figure 29. Cheminement des câbles pour les unités M.2 À Câble d'alimentation M.2 Connecteur d'alimentation M.2 sur la carte mère Cordon d'interface M.2 Connecteur d'interface M.2 sur la carte mère...
Page 86 « Un fond de panier 8 NVMe » à la page 126 – « Deux fonds de panier 8 NVMe » à la page 129 – « Trois fonds de panier 8 NVMe » à la page 130 • AnyBay : ThinkSystem SR650 V2 Guide de configuration...
Page 87 – « Un fond de panier 8 AnyBay » à la page 133 – « Deux fonds de panier 8 AnyBay » à la page 139 – « Trois fonds de panier 8 AnyBay » à la page 140 • Combinaisons SAS/SATA, NVMe et AnyBay : –...
Page 88 1 x RAID/HBA 8i + CFF EXP + Retimer 1 x RAID/HBA 8i + OB NVMe + Retimer 1 x RAID/HBA 16i + OB NVMe + Retimer 1 x RAID/HBA 8i + OB NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 89 Baies Baies avant Baies arrière centrales NVM- NVM- Contrôleurs 2,5 p- 2,5 p- 2,5 p- 2,5 p- 3,5 p- 2,5 p- 2,5 p- 1 x RAID/HBA 16i + OB NVMe CFF RAID 8i + OB NVMe CFF RAID/HBA 16i + OB NVMe 1 ou 2 1 x RAID/HBA 8i + OB NVMe + Retimer 1 ou 2...
Page 90 CFF RAID/HBA 16i + CFF EXP + OB NVMe 1 ou 2 1 x RAID 32i + OB NVMe + Retimer CFF EXP + 1 x RAID/HBA 8i + OB NVMe + 1 ou 2 Retimer ThinkSystem SR650 V2 Guide de configuration...
Page 91 Un fond de panier 8 SAS/SATA Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté d’un fond de panier d’unité avant SAS/SATA 8 x 2,5 pouces. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à «...
Page 92 Intégré : SATA 0, SATA 1 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 31. Cheminement des câbles pour la configuration SAS/SATA 8 x 2,5 pouces avec des connecteurs intégrés ThinkSystem SR650 V2 Guide de configuration...
Page 93 Adaptateur RAID/HBA 8i/16i La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i. À Fond de panier 1 : SAS Adaptateur RAID/HBA 8i/16i sur l'emplacement PCIe 2 : • Gen 3 : C0C1 •...
Page 94 Remarque : L’adaptateur CFF présenté dans l’illustration ci-après peut différer légèrement de votre adaptateur CFF. Toutefois, les branchements de câbles sont identiques. Figure 33. Cheminement des câbles de la configuration SAS/SATA 8 x 2,5 pouces avec un adaptateur RAID CFF 8i ThinkSystem SR650 V2 Guide de configuration...
Page 95 Adaptateur RAID/HBA CFF 16i La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces avec un adaptateur RAID/HBA CFF 16i. À Fond de panier 1 : SAS Adaptateur RAID/HBA CFF 16i : C0, C1 Adaptateur RAID/HBA CFF 16i : carte mère (entrée CFF) •...
Page 96 : • « Adaptateur RAID/HBA 8i/16i/32i » à la page 94 • « Adaptateur RAID/HBA CFF 16i » à la page 95 ThinkSystem SR650 V2 Guide de configuration...
Page 97 Connecteurs intégrés + adaptateur RAID 8i La figure ci-après présente les connexions des câbles de la configuration SAS/SATA 16 x 2,5 pouces avec un adaptateur RAID 8i. À Fond de panier 1 : SAS Intégré : SATA 0, SATA 1 Fond de panier 2 : SAS Adaptateur RAID/HBA 8i sur l'emplacement PCIe 2 : •...
Page 98 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 36. Cheminement des câbles de la configuration SAS/SATA 16 x 2,5 pouces avec deux adaptateurs RAID/HBA 8i ou un adaptateur RAID/HBA 16i/32i ThinkSystem SR650 V2 Guide de configuration...
Page 99 Adaptateur RAID/HBA CFF 16i La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 16 x 2,5 pouces avec un adaptateur RAID/HBA CFF 16i. À Fond de panier 1 : SAS Adaptateur RAID/HBA CFF 16i : C0, C1 Fond de panier 2 : SAS Adaptateur RAID/HBA CFF 16i : C2, C3 Adaptateur RAID/HBA CFF 16i : carte mère (entrée CFF)
Page 100 ThinkSystem SR650 V2 Guide de configuration...
Page 101 Trois fonds de panier 8 SAS/SATA Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté de trois fonds de panier d'unité avant 8 x 2,5 pouces SAS/SATA. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à «...
Page 102 • Gen 4 : C0 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 38. Cheminement des câbles de la configuration SAS/SATA 24 x 2,5 pouces avec trois adaptateurs RAID/HBA 8i ThinkSystem SR650 V2 Guide de configuration...
Page 103 Adaptateur RAID 32i Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C0 Fond de panier 2 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C1 Fond de panier 3 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C2 ↔...
Page 104 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 40. Cheminement des câbles pour la configuration SAS/SATA 24 x 2,5 pouces avec un adaptateur HBA 16i et un adaptateur RAID 8i ThinkSystem SR650 V2 Guide de configuration...
Page 105 Extension CFF + Adaptateur RAID/HBA 8i Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS Extension CFF : C2 Extension CFF : RAID/HBA Adaptateur RAID/HBA 8i sur l'emplacement PCIe 2 :...
Page 106 • L’illustration suivante présente le cheminement des câbles lorsque deux processeurs sont installés. Lorsqu’un seul processeur est installé, la seule différence est le câble , qui doit être connecté au PCIe 1 ou PCIe 2 de la carte mère. ThinkSystem SR650 V2 Guide de configuration...
Page 107 Figure 42. Cheminement des câbles de la configuration SAS/SATA 24 x 2,5 pouces avec un adaptateur RAID/HBA CFF 16i et une extension CFF Chapitre 3 Cheminement interne des câbles...
Page 108 « Adaptateur RAID 32i » à la page 107 • « Extension CFF + Adaptateur RAID/HBA 8i » à la page 109 • « Adaptateur RAID/HBA CFF 16i + extension CFF » à la page 111 ThinkSystem SR650 V2 Guide de configuration...
Page 109 4 adaptateurs RAID/HBA 8i Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Adaptateur RAID/HBA 8i sur l'emplacement PCIe 2 : • Gen 3 : C0C1 • Gen 4 : C0 Fond de panier 2 : SAS Adaptateur RAID/HBA 8i sur l'emplacement PCIe 3 : •...
Page 110 Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 44. Cheminement des câbles du fond de panier SAS/SATA 4 x 2,5 pouces arrière ThinkSystem SR650 V2 Guide de configuration...
Page 111 Adaptateur RAID 32i Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C0 Fond de panier 2 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C1 Fond de panier 3 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C2 ↔...
Page 112 Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 46. Cheminement des câbles du fond de panier SAS/SATA 4 x 2,5 pouces arrière ThinkSystem SR650 V2 Guide de configuration...
Page 113 Extension CFF + Adaptateur RAID/HBA 8i Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS Extension CFF : C2 Extension CFF : RAID/HBA Adaptateur RAID/HBA 8i sur l'emplacement PCIe 2 :...
Page 114 Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 48. Cheminement des câbles du fond de panier SAS/SATA 4 x 2,5 pouces arrière ThinkSystem SR650 V2 Guide de configuration...
Page 115 Adaptateur RAID/HBA CFF 16i + extension CFF Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS Extension CFF : C2 Extension CFF : RAID/HBA Adaptateur RAID/HBA CFF 16i : C0, C1...
Page 116 Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 50. Cheminement des câbles du fond de panier SAS/SATA 4 x 2,5 pouces arrière ThinkSystem SR650 V2 Guide de configuration...
Page 117 Fonds de panier avant + centraux : 24 SAS/SATA + 8 SAS/SATA • « Fonds de panier avant : SAS/SATA 24 x 2,5 pouces » à la page 113 • « Fonds de panier centraux : SAS/SATA 8 x 2,5 pouces » à la page 115 Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À...
Page 118 ThinkSystem SR650 V2 Guide de configuration...
Page 119 Fonds de panier centraux : SAS/SATA 8 x 2,5 pouces À Fond de panier 5 : SAS Extension CFF : C3 Fond de panier 6 : SAS Fond de panier 5 : PWR Carte mezzanine 2 : ALIMENTATION 1, ALIMENTATION 2 Fond de panier 6 : PWR ↔...
Page 120 Fonds de panier avant + centraux + arrière : 24 SAS/SATA + 8 SAS/SATA + 4 SAS/ SATA • « Extension CFF + Adaptateur RAID/HBA 8i » à la page 117 • « Adaptateur RAID/HBA CFF 16i + extension CFF » à la page 119 ThinkSystem SR650 V2 Guide de configuration...
Page 121 Extension CFF + Adaptateur RAID/HBA 8i Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS Extension CFF : C2 Extension CFF : RAID/HBA Adaptateur RAID/HBA 8i sur l'emplacement PCIe 2 :...
Page 122 Connexions entre les connecteurs : , ... Figure 54. Cheminement des câbles des fonds des deux panier centraux SAS/SATA 4 x 2,5 pouces et d'un fond de panier arrière SAS/SATA 4 x 2,5 pouces ThinkSystem SR650 V2 Guide de configuration...
Page 123 Adaptateur RAID/HBA CFF 16i + extension CFF Fonds de panier avant : SAS/SATA 24 x 2,5 pouces À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS Extension CFF : C2 Extension CFF : RAID/HBA Adaptateur RAID/HBA CFF 16i : C0, C1...
Page 124 ↔ Connexions entre les connecteurs : , ... Figure 56. Cheminement des câbles des fonds de panier centraux SAS/SATA 4 x 2,5 pouces et du fond de panier arrière SAS/SATA 4 x 2,5 pouces ThinkSystem SR650 V2 Guide de configuration...
Page 125 Fonds de panier avant + centraux + arrière : 24 SAS/SATA + 8 SAS/SATA + 8 SAS/ SATA • « Extension CFF + Adaptateur RAID CFF/HBA 16i » à la page 122 • « Extension CFF + adaptateur 430/4350-16i » à la page 124 Chapitre 3 Cheminement interne des câbles...
Page 126 Remarque : L’adaptateur CFF présenté dans l’illustration ci-après peut différer légèrement de votre adaptateur CFF. Toutefois, les branchements de câbles sont identiques. Figure 57. Cheminement des câbles de la configuration SAS/SATA 24 x 2,5 pouces avec un adaptateur RAID/HBA CFF 16i et une extension CFF ThinkSystem SR650 V2 Guide de configuration...
Page 127 Fonds de panier centraux et arrière : 8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces SAS/SATA À Fond de panier 4 : SAS 0 Adaptateur RAID/HBA CFF 16i : C2 Fond de panier 4 : SAS 1 Adaptateur RAID/HBA CFF 16i : C3 Fond de panier 5 : SAS Extension CFF : C3 Fond de panier 6 : SAS...
Page 128 Intégré : ALIMENTATION EXP ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 59. Cheminement des câbles de la configuration SAS/SATA 24 x 2,5 pouces avec une carte d’extension CFF et un adaptateur 430/4350-16i ThinkSystem SR650 V2 Guide de configuration...
Page 129 Fonds de panier centraux et arrière : 8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces SAS/SATA À Fond de panier 4 : SAS 0 Extension CFF : C4 Fond de panier 4 : SAS 1 Carte d’extension CFF : C5 Fond de panier 5 : SAS Extension CFF : C3 Fond de panier 6 : SAS...
Page 130 Pour brancher le ou les câbles de signal pour le ou les fonds de panier avant, reportez-vous aux possibilités de cheminement des câbles suivantes, en fonction de la configuration de votre serveur : • « Resynchroniseur » à la page 128 • « Connecteurs intégrés » à la page 127 ThinkSystem SR650 V2 Guide de configuration...
Page 131 Connecteurs intégrés La figure ci-après présente les connexions des câbles de la configuration NVMe 8 x 2,5 pouces avec des connecteurs intégrés. À Fond de panier 1 : NVMe 0-1, 2-3 Intégré : PCIe 1, PCIe 2 Fond de panier 1 : NVMe 4-5, 6-7 Intégré...
Page 132 Resynchroniseur sur l'emplacement PCIe 1 : C0, C1 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 62. Cheminement des câbles pour la configuration NVMe 8 x 2,5 pouces avec un resynchroniseur ThinkSystem SR650 V2 Guide de configuration...
Page 133 Deux fonds de panier 8 NVMe Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté de deux fonds de panier d’unité avant 8 x 2,5 pouces NVMe. Connecteurs intégrés + resynchroniseur Les informations ci-après présentent la connexion des câbles de signal de la configuration NVMe 16 x 2,5 pouces avec des connecteurs intégrés et un resynchroniseur.
Page 134 : • « Resynchroniseurs (24 x NVMe) » à la page 131 • « Cartes de commutateur (32 x NVMe) » à la page 132 ThinkSystem SR650 V2 Guide de configuration...
Page 135 Resynchroniseurs (24 x NVMe) La figure ci-après présente la connexion des câbles de la configuration NVMe 24 x 2,5 pouces avec trois resynchroniseurs. À Fond de panier 1 : NVMe 0-1, 2-3 Intégré : PCIe 1, PCIe 2 Fond de panier 1 : NVMe 4-5, 6-7 Resynchroniseur sur l'emplacement PCIe 1 : C0, C1 Fond de panier 2 : NVMe 0-1, 2-3 Resynchroniseur sur l'emplacement PCIe 2 : C0, C1...
Page 136 Carte de commutateur sur l'emplacement PCIe 5 : C2, C3 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 65. Cheminement des câbles de la configuration NVMe 32 x 2,5 pouces avec quatre cartes de commutateur. ThinkSystem SR650 V2 Guide de configuration...
Page 137 Un fond de panier 8 AnyBay Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté d’un fond de panier d’unité avant AnyBay 8 x 2,5 pouces. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à «...
Page 138 Fond de panier 1 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 67. Cheminement des câbles NVMe Figure 66. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 139 Adaptateur RAID CFF 8i + connecteurs intégrés La figure ci-après présente la connexion des câbles de la configuration AnyBay 8 x 2,5 pouces avec un adaptateur RAID CFF 8i et des connecteurs intégrés. À Fond de panier 1 : SAS Adaptateur RAID CFF 8i : C0, C1 Adaptateur RAID/HBA CFF 16i : carte mère (entrée CFF) Intégré...
Page 140 Remarque : L’adaptateur CFF présenté dans l’illustration ci-après peut différer légèrement de votre adaptateur CFF. Toutefois, les branchements de câbles sont identiques. Figure 71. Cheminement des câbles NVMe Figure 70. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 141 Adaptateur RAID/HBA 8i/16i + resynchroniseur La figure ci-après présente la connexion des câbles de la configuration AnyBay 8 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i et un resynchroniseur. À Fond de panier 1 : SAS Adaptateur RAID/HBA 8i/16i* sur l'emplacement PCIe 2 : •...
Page 142 Adaptateur RAID 8i Tri-mode sur l’emplacement PCIe 2 : ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 74. Cheminement des câbles de la configuration AnyBay 8 x 2,5 pouces avec un adaptateur RAID 8i Tri-mode ThinkSystem SR650 V2 Guide de configuration...
Page 143 Deux fonds de panier 8 AnyBay Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté de deux fonds de panier d’unité avant AnyBay 8 x 2,5 pouces. Adaptateurs RAID 8i (Tri-mode) Les informations ci-après présentent la connexion des câbles de signal de la configuration AnyBay 16 x 2,5 pouces avec deux adaptateurs RAID 8i Tri-mode pour les unités U.3.
Page 144 Adaptateur RAID 8i Tri-mode sur l’emplacement PCIe 5 : ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 76. Cheminement des câbles de la configuration AnyBay 24 x 2,5 pouces avec trois adaptateurs RAID 8i Tri-mode ThinkSystem SR650 V2 Guide de configuration...
Page 145 Un fond de panier 8 SAS/SATA et un fond de panier 8 NVMe Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur avec un fond de panier d’unité avant 8 SAS/SATA et d’un fond de panier d’unité avant 8 NVMe. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à...
Page 146 Fond de panier 2 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 78. Cheminement des câbles NVMe Figure 77. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 147 Adaptateur HBA/RAID 8i/16i + connecteurs intégrés L'illustration suivante présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces + NVMe 8 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i. À Fond de panier 1 : SAS Adaptateur RAID/HBA 8i/16i sur l'emplacement PCIe 2 : •...
Page 148 Remarque : L’adaptateur CFF présenté dans l’illustration ci-après peut différer légèrement de votre adaptateur CFF. Toutefois, les branchements de câbles sont identiques. Figure 82. Cheminement des câbles NVMe Figure 81. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 149 Adaptateur HBA/RAID 16i CFF + connecteurs intégrés L'illustration suivante présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces + NVMe 8 x 2,5 pouces avec un adaptateur RAID/HBA CFF 16i. À Fond de panier 1 : SAS Adaptateur RAID/HBA CFF 16i : C0, C1 Adaptateur RAID/HBA CFF 16i : carte mère (entrée CFF) Intégré...
Page 150 Fond de panier 2 : NVMe 4-5, 6-7 Resynchroniseur sur l'emplacement PCIe 1 : C0, C1 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 85. Cheminement des câbles SAS/SATA Figure 86. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 151 Adaptateur RAID/HBA 8i/16i + resynchroniseur L'illustration suivante présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces + NVMe 8 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i et un resynchroniseur. À Fond de panier 1 : SAS Adaptateur RAID/HBA 8i/16i* sur l'emplacement PCIe 2 : •...
Page 152 « Connecteurs intégrés + adaptateur RAID 8i (Tri-mode) » à la page 152 • « Adaptateur RAID/HBA 8i/16i + adaptateur RAID 8i (Tri-mode) » à la page 153 • « Adaptateur RAID/HBA CFF 16i + adaptateur RAID 8i (Tri-mode) » à la page 154 ThinkSystem SR650 V2 Guide de configuration...
Page 153 Adaptateur HBA/RAID 8i/16i/32i + connecteurs intégrés La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces + AnyBay 8 x 2,5 pouces avec deux adaptateurs RAID/HBA 8i ou un adaptateur RAID/HBA 16i/32i. À Fond de panier 1 : SAS Adaptateur RAID/HBA 8i Adaptateur RAID/HBA 16i Adaptateur RAID 32i sur...
Page 154 Remarque : L’adaptateur CFF présenté dans l’illustration ci-après peut différer légèrement de votre adaptateur CFF. Toutefois, les branchements de câbles sont identiques. Figure 92. Cheminement des câbles NVMe Figure 91. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 155 Adaptateur RAID/HBA 8i/16i + resynchroniseur La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces + AnyBay 8 x 2,5 pouces avec un resynchroniseur et deux adaptateurs RAID/HBA 8i ou un adaptateur RAID/HBA 16i. À...
Page 156 ↔ ↔ Connexions entre les connecteurs : , ... Figure 95. Cheminement des câbles de la configuration SAS/SATA 8 x 2,5 pouces + AnyBay 8 x 2,5 pouces avec un adaptateur RAID 8i Tri-mode ThinkSystem SR650 V2 Guide de configuration...
Page 157 Adaptateur RAID/HBA 8i/16i + adaptateur RAID 8i (Tri-mode) La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces + AnyBay 8 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i et un adaptateur RAID 8i Tri-mode pour les unités U.3. À...
Page 158 • L’illustration suivante présente le cheminement des câbles lorsque deux processeurs sont installés. Lorsqu’un seul processeur est installé, la seule différence est le câble , qui doit être connecté au PCIe 1 ou PCIe 2 de la carte mère. ThinkSystem SR650 V2 Guide de configuration...
Page 159 Figure 97. Cheminement des câbles de la configuration SAS/SATA 8 x 2,5 pouces + AnyBay 8 x 2,5 pouces avec un adaptateur RAID/HBA CFF 16i et un adaptateur RAID 8i Tri-mode Chapitre 3 Cheminement interne des câbles...
Page 160 (non illustré ci-dessous) destiné à la connexion à l’autre connecteur de l’adaptateur RAID 16i. ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 98. Cheminement des câbles SAS/SATA Figure 99. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 161 Un fond de panier 8 SAS/SATA et deux fonds de panier 8 NVMe Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur avec un fond de panier d’unité avant 8 SAS/SATA et deux fonds de panier d’unité avant 8 NVMe. Adaptateur RAID/HBA 8i/16i + resynchroniseur Les informations ci-après présentent la connexion des câbles de signal de la configuration SAS/SATA 8 x 2,5 pouces + NVMe 16 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i et un resynchroniseur.
Page 162 Figure 100. Cheminement des câbles SAS/SATA Figure 101. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 163 Un fond de panier 8 SAS/SATA et deux fonds de panier 8 AnyBay Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté d’un fond de panier d’unité 8 SAS/SATA et de deux fonds de panier d’unité avant 8 AnyBay. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à...
Page 164 Connexions entre les connecteurs : , ... Figure 102. Cheminement des câbles de la configuration SAS/SATA 8 x 2,5 pouces + AnyBay 16 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i et deux adaptateurs RAID 8i Tri-mode ThinkSystem SR650 V2 Guide de configuration...
Page 165 Adaptateur RAID/HBA 8i/16i + adaptateur RAID 16i (Tri-mode) La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 8 x 2,5 pouces + AnyBay 16 x 2,5 pouces avec un adaptateur RAID/HBA 8i/16i et un adaptateur RAID 16i Tri-mode pour les unités U.3.
Page 166 « Extension CFF + adaptateur HBA/RAID 8i + resynchroniseur » à la page 165 • « Extension CFF + adaptateur HBA/RAID 8i + connecteurs intégrés » à la page 164 • « Adaptateur HBA/RAID 16i CFF + connecteurs intégrés » à la page 163 ThinkSystem SR650 V2 Guide de configuration...
Page 167 Adaptateur HBA/RAID 16i CFF + connecteurs intégrés L'illustration suivante présente la connexion des câbles de la configuration SAS/SATA 16 x 2,5 pouces + NVMe 8 x 2,5 pouces avec un adaptateur RAID/HBA CFF 16i et des connecteurs intégrés. À Fond de panier 1 : SAS Adaptateur RAID/HBA CFF 16i : C0, C1 Fond de panier 2 : SAS Adaptateur RAID/HBA CFF 16i : C2, C3...
Page 168 Fond de panier 3 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 106. Cheminement des câbles SAS/SATA Figure 107. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 169 Extension CFF + adaptateur HBA/RAID 8i + resynchroniseur L'illustration suivante présente la connexion des câbles de la configuration SAS/SATA 16 x 2,5 pouces + NVMe 8 x 2,5 pouces avec une extension CFF, un adaptateur RAID/HBA 8i et un resynchroniseur. À...
Page 170 « Fonds de panier avant : 16 SAS/SATA + 8 AnyBay » à la page 167 • « Fond de panier avant + arrière : 16 SAS/SATA + 8 AnyBay + 4 SAS/SATA » à la page 178 ThinkSystem SR650 V2 Guide de configuration...
Page 171 Fonds de panier avant : 16 SAS/SATA + 8 AnyBay • « Adaptateurs HBA/RAID 8i + connecteurs intégrés » à la page 168 • « Adaptateur RAID 32i + connecteurs intégrés » à la page 170 • « Extension CFF + adaptateur HBA/RAID 8i + connecteurs intégrés » à la page 171 •...
Page 172 Adaptateur RAID/HBA 8i sur l'emplacement PCIe 5 : • Gen 3 : C0C1 • Gen 4 : C0 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 110. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 173 Cheminement des câbles NVMe À Fond de panier 3 : NVMe 0-1, 2-3 Intégré : PCIe 1, PCIe 2 Fond de panier 3 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ...
Page 174 Fond de panier 3 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 113. Cheminement des câbles NVMe Figure 112. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 175 Extension CFF + adaptateur HBA/RAID 8i + connecteurs intégrés Fonds de panier avant : SAS/SATA 16 x 2,5 pouces + AnyBay 8 x 2,5 pouces Cheminement des câbles SAS/SATA À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS...
Page 176 Intégré : PCIe 1, PCIe 2 BP3 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 115. Cheminement des câbles NVMe (deux processeurs) ThinkSystem SR650 V2 Guide de configuration...
Page 177 Adaptateur HBA/RAID 16i CFF + extension CFF + connecteurs intégrés Fonds de panier avant : SAS/SATA 16 x 2,5 pouces + AnyBay 8 x 2,5 pouces Cheminement des câbles SAS/SATA À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS...
Page 178 Intégré : PCIe 1, PCIe 2 Fond de panier 1 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 117. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 179 Adaptateur RAID 32i + resynchroniseur Fonds de panier avant : SAS/SATA 16 x 2,5 pouces + AnyBay 8 x 2,5 pouces La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 16 x 2,5 pouces + AnyBay 8 x 2,5 pouces avec un adaptateur RAID 32i et un resynchroniseur. À...
Page 180 • Gen 3 : C0C1 • Gen 4 : C0 Extension CFF : PWR Intégré : ALIMENTATION EXP ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 120. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 181 Cheminement des câbles NVMe À Fond de panier 3 : NVMe 0-1, 2-3 Intégré : PCIe 1, PCIe 2 Fond de panier 3 : NVMe 4-5, 6-7 Resynchroniseur sur l'emplacement PCIe 1 : C0, C1 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ...
Page 182 « Adaptateur HBA/RAID 16i CFF + extension CFF + connecteurs intégrés » à la page 187 • « Adaptateur RAID 32i + resynchroniseur » à la page 190 • « Extension CFF + adaptateur HBA/RAID 8i + resynchroniseur » à la page 192 ThinkSystem SR650 V2 Guide de configuration...
Page 183 Adaptateurs HBA/RAID 8i + connecteurs intégrés Fonds de panier avant : SAS/SATA 16 x 2,5 pouces + AnyBay 8 x 2,5 pouces Cheminement des câbles SAS/SATA À Fond de panier 1 : SAS Adaptateur RAID/HBA 8i sur l'emplacement PCIe 2 : •...
Page 184 Intégré : PCIe 1, PCIe 2 Fond de panier 3 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 123. Cheminement des câbles NVMe (deux processeurs) ThinkSystem SR650 V2 Guide de configuration...
Page 185 Fond de panier arrière : SAS/SATA 4 x 2,5 pouces Le tableau ci-après présente la connexion des câbles pour un fond de panier SAS/SATA 4 x 2,5 pouces arrière, le cas échéant. À Fond de panier 4 : SAS Adaptateur RAID/HBA 8i sur l'emplacement PCIe 6 : •...
Page 186 Fond de panier 3 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 126. Cheminement des câbles NVMe Figure 125. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 187 Fond de panier arrière : SAS/SATA 4 x 2,5 pouces Le tableau ci-après présente la connexion des câbles pour un fond de panier SAS/SATA 4 x 2,5 pouces arrière, le cas échéant. À Fond de panier 4 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C3 Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 ↔...
Page 188 • Gen 3 : C0C1 • Gen 4 : C0 Extension CFF : PWR Intégré : ALIMENTATION EXP ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 128. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 189 Cheminement des câbles NVMe À BP3 : NVMe 0-1, 2-3 Intégré : PCIe 1, PCIe 2 BP3 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 129. Cheminement des câbles NVMe (deux processeurs) Chapitre 3 Cheminement interne des câbles...
Page 190 Fond de panier 4 : SAS Extension CFF : C3 Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 Figure 130. Cheminement des câbles du fond de panier SAS/SATA 4 x 2,5 pouces arrière ThinkSystem SR650 V2 Guide de configuration...
Page 191 Adaptateur HBA/RAID 16i CFF + extension CFF + connecteurs intégrés Fonds de panier avant : SAS/SATA 16 x 2,5 pouces + AnyBay 8 x 2,5 pouces Cheminement des câbles SAS/SATA À Fond de panier 1 : SAS Extension CFF : C0 Fond de panier 2 : SAS Extension CFF : C1 Fond de panier 3 : SAS...
Page 192 Intégré : PCIe 1, PCIe 2 Fond de panier 1 : NVMe 4-5, 6-7 Intégré : PCIe 3, PCIe 4 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 132. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 193 Fond de panier arrière : SAS/SATA 4 x 2,5 pouces Le tableau ci-après présente la connexion des câbles pour un fond de panier SAS/SATA 4 x 2,5 pouces arrière, le cas échéant. À Fond de panier 4 : SAS Extension CFF : C3 Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 Figure 133.
Page 194 Fond de panier 3 : NVMe 4-5, 6-7 Resynchroniseur sur l'emplacement PCIe 1 : C0, C1 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 134. Cheminement des câbles SAS/SATA Figure 135. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 195 Fond de panier arrière : SAS/SATA 4 x 2,5 pouces Le tableau ci-après présente la connexion des câbles pour un fond de panier SAS/SATA 4 x 2,5 pouces arrière, le cas échéant. À Fond de panier 4 : SAS Adaptateur RAID 32i sur l'emplacement PCIe 2 : C3 Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 Figure 136.
Page 196 • Gen 3 : C0C1 • Gen 4 : C0 Extension CFF : PWR Intégré : ALIMENTATION EXP ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 137. Cheminement des câbles SAS/SATA ThinkSystem SR650 V2 Guide de configuration...
Page 197 Cheminement des câbles NVMe À Fond de panier 3 : NVMe 0-1, 2-3 Intégré : PCIe 1, PCIe 2 Fond de panier 3 : NVMe 4-5, 6-7 Resynchroniseur sur l'emplacement PCIe 1 : C0, C1 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ...
Page 198 Fond de panier 4 : SAS Extension CFF : C3 Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 Figure 139. Cheminement des câbles du fond de panier SAS/SATA 4 x 2,5 pouces arrière ThinkSystem SR650 V2 Guide de configuration...
Page 199 Fonds de panier : modèles de serveur avec fonds de panier d’unité 3,5 pouces Cette section fournit des informations sur la connexion des câbles du fond de panier pour les modèles de serveur avec des fonds de panier d’unité 3,5 pouces. Avant de commencer Avant de commencer le cheminement des câbles des fonds de panier avant, assurez-vous de bien retirer les pièces ci-dessous.
Page 200 1 ou 2 OB SATA 1 ou 2 1 x RAID/HBA 8i 1 ou 2 OB SATA 1 ou 2 1 x RAID/HBA 16i 1 ou 2 OB SATA + OB SATA ThinkSystem SR650 V2 Guide de configuration...
Page 201 Baies avant Baies centrales Baies arrière NVMe Contrôleurs 3,5 po- 3,5 po- 3,5 po- 2,5 po- 2,5 po- 3,5 po- uces uces uces uces uces uces 1 ou 2 1 x RAID/HBA 16i 1 ou 2 1 x RAID/HBA 16i + OB SATA 1 ou 2 1 x RAID/HBA 16i + 1 x RAID/HBA 8i 1 ou 2...
Page 202 Intégré : SATA 0, SATA 1 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 142. Cheminement des câbles pour la configuration SAS/SATA 8 x 3,5 pouces avec des connecteurs intégrés ThinkSystem SR650 V2 Guide de configuration...
Page 203 Chapitre 3 Cheminement interne des câbles...
Page 204 • Gen 4 : C0 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 143. Cheminement des câbles de la configuration SAS/SATA 8 x 3,5 pouces avec un adaptateur RAID/HBA 8i ThinkSystem SR650 V2 Guide de configuration...
Page 205 Fond de panier SAS/SATA 12 x 3,5 pouces Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté du fond de panier d’unité avant 12 x 3,5 pouces SAS/SATA. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à «...
Page 206 Fond de panier 1 : SAS 2 Intégré : SATA 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 144. Cheminement des câbles pour la configuration SAS/SATA 12 x 3,5 pouces avec des connecteurs intégrés ThinkSystem SR650 V2 Guide de configuration...
Page 207 Adaptateur RAID/HBA 16i La figure ci-après présente la connexion des câbles de la configuration SAS/SATA 12 x 3,5 pouces avec un adaptateur RAID/HBA 16i. À Fond de panier 1 : SAS 0, SAS 1 Adaptateur RAID/HBA 16i sur l'emplacement PCIe 2 : •...
Page 208 208 3,5 pouces/4 x 2,5 pouces HBA 16i « 5 » à la SAS/SATA 2 x 3,5 pouces/4 x Adaptateur RAID/ Adaptateur RAID/ page 209 3,5 pouces/4 x 2,5 pouces HBA 16i HBA 8i ThinkSystem SR650 V2 Guide de configuration...
Page 209 Connecteurs intégrés + connecteurs intégrés Fonds de panier avant + arrière : SAS/SATA 12 x 3,5 pouces + SAS/SATA 2 x 3,5 pouces À Fond de panier 1 : SAS 0, SAS 1 Intégré : SATA 0, SATA 1 Fond de panier 1 : SAS 2 Intégré...
Page 210 Le cheminement des câbles du fond de panier SAS/SATA 4 x 2,5 pouces arrière est similaire. ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 148. Cheminement des câbles pour fond de panier Figure 149. Cheminement des câbles pour fond de panier avant arrière ThinkSystem SR650 V2 Guide de configuration...
Page 211 Adaptateur RAID/HBA 16i Fonds de panier avant + arrière : 12 x 3,5 pouces SAS/SATA + 2 x 3.5 pouces/4 x 3,5 pouces/4 x 2,5 pouces SAS/SATA À Fond de panier 1 : SAS 0, SAS 1 RAID/HBA 16i : C0C1 (Gen 3) ou C0 (Gen 4) Fond de panier 1 : SAS 2 RAID/HBA 16i : C2C3 (Gen 3) ou C1 (Gen 4)
Page 212 Le cheminement des câbles des autres fonds de panier est similaire. ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 151. Cheminement des câbles pour fond de panier Figure 152. Cheminement des câbles pour fond de panier avant arrière ThinkSystem SR650 V2 Guide de configuration...
Page 213 Adaptateur RAID/HBA 16i + Adaptateur RAID/HBA 8i Fonds de panier avant + arrière : 12 x 3,5 pouces SAS/SATA + 2 x 3.5 pouces/4 x 3,5 pouces/4 x 2,5 pouces SAS/SATA À Fond de panier 1 : SAS 0, SAS 1 RAID/HBA 16i : C0C1 (Gen 3) ou C0 (Gen 4) Fond de panier 1 : SAS 2...
Page 214 SATA 12 x 3,5 pouces avec un fond de panier central SAS/SATA 4 x 3,5 pouces et un ou deux fonds de panier centraux NVMe 4 x 2,5 pouces. • « Connecteurs intégrés + adaptateur HBA 430/4350-8i » à la page 216 • « Adaptateur RAID 32i » à la page 219 ThinkSystem SR650 V2 Guide de configuration...
Page 215 SAS/SATA 12 x 3,5 + SAS/SATA 4 x 3,5 • « Fond de panier avant : 12 x 3,5 pouces SAS/SATA » à la page 211 • « Fond de panier central : SAS/SATA 4 x 3,5 pouces » à la page 212 Fond de panier avant : 12 x 3,5 pouces SAS/SATA Les informations ci-après présentent la connexion des câbles avec des connecteurs intégrés.
Page 216 « Fonds de panier centraux : 8 x 2,5 pouces NVMe » à la page 213 Fond de panier avant : 12 x 3,5 pouces SAS/SATA Les informations ci-après présentent la connexion des câbles du fond de panier avant SAS/SATA 12 x 3,5 pouces avec un adaptateur RAID/HBA 16i. ThinkSystem SR650 V2 Guide de configuration...
Page 217 À Fond de panier 1 : SAS 0, SAS 1 Adaptateur RAID/HBA 16i sur l'emplacement PCIe 2 : • Gen 3 : C0C1 • Gen 4 : C0 Fond de panier 1 : SAS 2 • Gen 3 : C2C3 •...
Page 218 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 158. Cheminement des câbles des deux fonds de panier d’unité NVMe 4 x 2,5 pouces centraux ThinkSystem SR650 V2 Guide de configuration...
Page 219 Fonds de panier avant + centraux + arrière : 12 x 3,5 pouces SAS/SATA + 4 x 3,5 pouces SAS/SATA + 4 x 3,5 pouces/4 x 2,5 pouces SAS/SATA Cette rubrique fournit des informations sur le cheminement des câbles pour le fond de panier avant SAS/ SATA 12 x 3,5 pouces, avec un fond de panier central SAS/SATA 4 x 3,5 pouces et un fond de panier arrière SAS/SATA 4 x 3,5 pouces/4 x 2,5 pouces.
Page 220 Intégré : SATA 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 159. Cheminement des câbles pour le fond de panier avant SAS/SATA 12 x 3,5 pouces avec des connecteurs intégrés ThinkSystem SR650 V2 Guide de configuration...
Page 221 Fonds de panier centraux + arrière : SAS/SATA 4 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces/ 4 x 2,5 pouces Les informations ci-après présentent la connexion des câbles avec un adaptateur HBA 430/4350-8i. À Fond de panier 4 : SAS Adaptateur 8i : C0C1 Fond de panier 5 : SAS...
Page 222 ThinkSystem SR650 V2 Guide de configuration...
Page 223 Adaptateur RAID 32i Fonds de panier avant + centraux + arrière : 12 x 3,5 pouces SAS/SATA + 4 x 3,5 pouces SAS/SATA + 4 x 3,5 pouces/4 x 2,5 pouces SAS/SATA À Fond de panier 1 : SAS 0, SAS 1 RAID 32i : C0 Fond de panier 1 : SAS 2...
Page 224 Figure 161. Cheminement des câbles de la configuration SAS/SATA 12 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces + SAS/ SATA 4 x 3,5 pouces avec un adaptateur RAID 32i ThinkSystem SR650 V2 Guide de configuration...
Page 225 Adaptateur RAID 16i + connecteurs intégrés Fonds de panier avant + centraux + arrière : SAS/SATA 12 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces + SAS/SATA 4 x 2,5 pouces À Fond de panier 1 : SAS 0, SAS 1 Adaptateur RAID 16i : C0 Fond de panier 1 : SAS 2 Adaptateur RAID 16i : C1...
Page 226 « Fonds de panier avant + arrière : 12 x 3,5 pouces AnyBay + 4 x 3,5 pouces SAS/SATA » à la page 225 • « AnyBay 12 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces » à la page 231 ThinkSystem SR650 V2 Guide de configuration...
Page 227 Fond de panier avant : 12 x 3,5 pouces AnyBay Cette rubrique fournit des informations sur le cheminement des câbles du modèle de serveur doté du fond de panier d’unité avant AnyBay 12 x 3,5 pouces. • « Connecteurs intégrés » à la page 223 •...
Page 228 Fond de panier 1 : NVMe 8-9, 10-11 Intégré : PCIe 5, PCIe 6 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 166. Cheminement des câbles SAS/SATA Figure 167. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 229 Fonds de panier avant + arrière : 12 x 3,5 pouces AnyBay + 4 x 3,5 pouces SAS/SATA Cette section fournit des informations sur le cheminement des câbles du fond de panier avant AnyBay 12 x 3,5 pouces avec un fond de panier arrière SAS/SATA 4 x 3,5 pouces. •...
Page 230 Figure 168. Cheminement des câbles SAS/SATA Cheminement des câbles d'alimentation À Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... ThinkSystem SR650 V2 Guide de configuration...
Page 231 Figure 170. Cheminement des câbles d’alimentation du fond de panier arrière Chapitre 3 Cheminement interne des câbles...
Page 232 Fond de panier 1 : NVMe 8-9, 10-11 Intégré : PCIe 5, PCIe 6 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 171. Cheminement des câbles SAS/SATA Figure 172. Cheminement des câbles NVMe ThinkSystem SR650 V2 Guide de configuration...
Page 233 Cheminement des câbles d'alimentation À Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 2 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 173. Cheminement des câbles d’alimentation du fond de panier arrière Chapitre 3 Cheminement interne des câbles...
Page 234 SATA 4 x 3,5 pouces/4 x 2,5 pouces. • « Adaptateur RAID/HBA 16i + connecteurs intégrés » à la page 226 • « Adaptateur HBA/RAID 16i + adaptateur HBA/RAID 8i + connecteurs intégrés » à la page 228 ThinkSystem SR650 V2 Guide de configuration...
Page 235 AnyBay 12 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces La présente rubrique fournit des informations sur le cheminement des câbles de la configuration AnyBay 12 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces avec un adaptateur RAID 32i. Cheminement des câbles de signal À...
Page 236 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 176. Cheminement des câbles d’alimentation pour les fonds de panier centraux et arrière ThinkSystem SR650 V2 Guide de configuration...
Page 237 12 x 3,5 pouces (8 SAS/SATA + 4 AnyBay) + SAS/SATA 4 x 3,5 pouces + SAS/SATA 4 x 3,5 pouces La présente rubrique fournit des informations sur le cheminement des câbles de la configuration (SAS/SATA 8 x 3,5 pouces + AnyBay 4 x 3,5 pouces) + SAS/SATA 4 x 3,5 pouces + SAS/SATA 4 x 2,5 pouces avec un adaptateur RAID 16i.
Page 238 ↔ ↔ ↔ ↔ Connexions entre les connecteurs : , ... Figure 179. Cheminement des câbles d’alimentation pour les fonds de panier centraux et arrière ThinkSystem SR650 V2 Guide de configuration...
Page 239 Fond de panier d’extension SAS/SATA 12 x 3,5 pouces Cette section fournit des informations sur le cheminement des câbles pour les configurations avec le fond de panier d’extension avant SAS/SATA 12 x 3,5 pouces. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à «...
Page 240 Fond de panier 4 : SAS carte mezzanine 1 : C1 Fond de panier 4 : PWR Carte mezzanine 1 : Fond de panier 4 : PWR Carte mezzanine 1 : ALIMENTATION 1, ALIMENTATION 1, ALIMENTATION 2 ALIMENTATION 2 ThinkSystem SR650 V2 Guide de configuration...
Page 241 Fond de panier d’extension AnyBay 12 x 3,5 pouces Cette section fournit des informations sur le cheminement des câbles pour la configuration avec le fond de panier d’extension avant AnyBay 12 x 3,5 pouces. Pour brancher les câbles d’alimentation pour le ou les fonds de panier avant, reportez-vous à «...
Page 242 Fond de panier 1 : SAS 1 Fond de panier 1 : NVMe 2- Fond de panier 1 : NVMe 0- Intégré : PCIe 2 Intégré : PCIe 1 Fond de panier 1 : NVMe 2- Intégré : PCIe 2 ThinkSystem SR650 V2 Guide de configuration...
Page 243 Fonds de panier avant + arrière : 12 x 3,5 pouces (8 SAS/SATA + 4 AnyBay) + SAS/ SATA 4 x 2,5 pouces Cette section fournit des informations sur le cheminement des câbles du fond de panier d’extension avant AnyBay 12 x 3,5 pouces et du fond de panier d’unité arrière SAS/SATA 4 x 2,5 pouces. Adaptateur 8i ↔...
Page 244 ThinkSystem SR650 V2 Guide de configuration...
Page 245 Connectez le BMC au réseau de gestion. Pour plus d'informations, voir « Définition de la connexion réseau pour Lenovo XClarity Controller » à la page 361. b. Mettez à jour le microprogramme pour le serveur, si nécessaire. Pour plus d'informations, voir «...
Page 246 • Avant d'installer un nouveau serveur, téléchargez et appliquez les microprogrammes les plus récents. Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à ThinkSystem SR650 V2 Pilotes et logiciels pour télécharger les mises à jour de microprogramme pour votre serveur.
Page 247 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 248 • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo. 4. Vérifiez la présence éventuelle de conditions dangereuses dans le serveur (obturations métalliques, contamination, eau ou autre liquide, signes d'endommagement par les flammes ou la fumée).
Page 249 Intervention à l'intérieur d'un serveur sous tension Instructions pour intervenir à l'intérieur du serveur sous tension. Attention : Le serveur peut s'arrêter et une perte de données peut survenir lorsque les composants internes du serveur sont exposés à l'électricité statique. Pour éviter ce problème, utilisez toujours une dragonne de décharge électrostatique ou d'autres systèmes de mise à...
Page 250 • Lorsque vous manipulez le dispositif, tenez-le avec précaution par ses bords ou son cadre. • Ne touchez pas les joints de soudure, les broches ou les circuits à découvert. • Tenez le dispositif hors de portée d'autrui pour éviter un possible endommagement. ThinkSystem SR650 V2 Guide de configuration...
Page 251 Des informations supplémentaires sur l'optimisation des performances mémoire et la configuration de la mémoire sont disponibles sur le site Lenovo Press à l'adresse suivante : https://lenovopress.com/servers/options/memory En outre, vous bénéficiez d'un configurateur de mémoire, qui est disponible sur le site suivant : http://1config.lenovo.com/#/memory_configuration...
Page 252 être différente de celle de l'autre ensemble (les canaux A, C, E et G). • Si vous disposez de plus de deux barrettes DIMM, installez-les selon un modèle symétrique droite et gauche dans un socket de l'UC. ThinkSystem SR650 V2 Guide de configuration...
Page 253 Avec un processeur Le tableau ci-après indique la séquence de remplissage des modules de mémoire (dotés de la même capacité) pour le mode indépendant lorsqu’un seul processeur est installé. Tableau 25. Mode indépendant avec un processeur (barrettes DIMM de la même capacité) Total des UC 1 barrettes...
Page 254 ThinkSystem SR650 V2 Guide de configuration...
Page 255 Avec deux processeurs Le tableau ci-après indique la séquence de remplissage des modules de mémoire (dotés de la même capacité) pour le mode indépendant lorsque deux processeurs sont installés. Tableau 27. Mode indépendant avec deux processeurs (barrettes DIMM de même capacité) Total des UC 1 barrettes...
Page 256 2. Configurations de barrettes DIMM prenant en charge Software Guard Extensions (SGX). Voir « Activer Software Guard Extensions (SGX) » à la page 369 pour activer cette fonction. ThinkSystem SR650 V2 Guide de configuration...
Page 257 Mode de mise en miroir Le mode de mise en miroir fournit une redondance de la mémoire tout en réduisant de moitié la capacité de mémoire de tout le système. Les canaux de mémoire sont regroupés par paires et chaque canal reçoit les mêmes données.
Page 258 • Le numéro de référence doit être identique pour tous les modules PMEM qui sont installés. • Toutes les barrettes DRAM DIMM installées doivent être du même type, rang et capacité, avec une capacité minimale de 16 Go. Il est recommandé d’utiliser des barrettes Lenovo DRAM DIMM avec le même numéro de référence.
Page 259 Accédez à Configurer UEFI ➙ Paramètres système ➙ PMEM Intel Optane pour configurer et gérer les PMEM. Pour obtenir plus d’informations, consultez la section « Utilisation de Lenovo XClarity Provisioning Manager » dans la documentation LXPM compatible avec votre serveur, disponible à l’adresse suivante : https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
Page 260 En outre, vous bénéficiez d'un configurateur de mémoire, qui est disponible sur le site suivant : http:// 1config.lenovo.com/#/memory_configuration Vous pouvez également définir les objectifs PMEM avec les commandes suivantes dans OneCLI : – Pour le mode de mémoire : 1. Définissez la création de l'état de l'objectif. ThinkSystem SR650 V2 Guide de configuration...
Page 261 OneCli.exe config set IntelOptanePMEM.CreateGoal Yes --bmc USERID:PASSW0RD@10.104.195.86 2. Définissez la capacité PMEM investie dans la mémoire système volatile. OneCli.exe config set IntelOptanePMEM.MemoryModePercentage 100 --bmc USERID:PASSW0RD@10.104.195.86 100 désigne le pourcentage de la capacité investie dans la mémoire système volatile. – Pour le mode App Direct : 1.
Page 262 En cas de perte ou d'oubli des phrases passe, les données stockées ne peuvent être sauvegardées ou restaurées, mais vous pouvez contacter le service Lenovo pour procéder à un effacement sécurisé administratif. ThinkSystem SR650 V2 Guide de configuration...
Page 263 épuisées (0 %), un message d'erreur s'affichera ; il est alors conseillé de sauvegarder les données, de collecter le journal de service et de contacter le support Lenovo. Un message s'affichera également lorsque le pourcentage atteindra 1 % et proposera de sélectionner un certain pourcentage (10 % par défaut).
Page 264 (LSA) avec la commande ipmctl suivante (pour Linux et Windows). ipmctl delete -pcd Remarques : Consultez les liens suivants pour savoir comment télécharger et utiliser impctl dans différents systèmes d’exploitation : • Windows : https://datacentersupport.lenovo.com/us/en/videos/YTV101407 • Linux : https://datacentersupport.lenovo.com/us/en/solutions/HT508642 5. Réamorcez le système. ThinkSystem SR650 V2 Guide de configuration...
Page 265 Mode App Direct Dans ce mode, les modules PMEM servent de ressources de mémoire indépendantes et persistantes directement accessibles par des applications spécifiques et les barrettes DRAM DIMM agissent en tant que mémoire système. Vérifiez que le rapport entre la capacité totale DRAM DIMM et la capacité totale PMEM au sein d'un processeur est compris entre 1:1 et 1:8.
Page 266 Tableau 33. Mode Mémoire avec un processeur • D : Barrettes DRAM DIMM • P : Persistent Memory Module (PMEM) UC 1 Configuration 4 PMEM et 4 DIMM 4 PMEM et 8 barrettes DIMM 8 PMEM et 8 barrettes DIMM ThinkSystem SR650 V2 Guide de configuration...
Page 267 Avec deux processeurs Tableau 34. Mode mémoire avec deux processeurs • D : Barrettes DRAM DIMM • P : Persistent Memory Module (PMEM) UC 1 Configuration 8 PMEM et 8 barrettes DIMM 8 PMEM et 16 DIMM 16 PMEM et 16 barrettes DIMM UC 2 Configuration 8 PMEM et 8 barrettes DIMM...
Page 268 – Si les cartes mezzanine 1 et 2 utilisent la carte mezzanine x16/x16/E et qu’un boîtier d’unités de disque dur de 7 mm est installé sur l’emplacement 6, il est possible d’installer un module de port série sur l’emplacement 3. ThinkSystem SR650 V2 Guide de configuration...
Page 269 – Si une seule des cartes mezzanine 1 et 2 utilise la carte mezzanine x16/x16/E (pas les deux), il n’est pas possible d’installer simultanément un boîtier d’unités de disque dur de 7 mm et un module de port série. Si aucun boîtier d’unités de disque dur de 7 mm n’est installé, il est possible d’installer un module de port série sur l’emplacement 6.
Page 270 Broadcom 57454 10/25GbE SFP28 4-port • 1 UC : 2, 3, 1, 7 PCIe Ethernet Adapter_Refresh • 2 UC : 2, 5, 3, 6, 7, 8, 1, 4 ThinkSystem Intel E810-DA4 10/25GbE SFP28 4-port PCIe Ethernet Adapter ThinkSystem SR650 V2 Guide de configuration...
Page 271 2. Une erreur de type Oversubscription se produit lorsque le système prend en charge 32 disques NVMe avec des adaptateurs de commutateur NVMe. Pour plus de détails, voir https://lenovopress.lenovo.com/ lp1392-thinksystem-sr650-v2-server#nvme-drive-support 3. Règles pour les adaptateurs HBA/RAID au format standard (SFF) internes : •...
Page 272 – Lorsqu’un adaptateur principal et des adaptateurs GPU sont utilisés en même temps, respectez les règles thermiques relatives aux adaptateurs GPU. Pour obtenir des informations détaillées, voir « Modèles de serveur avec GPU » à la page 272. ThinkSystem SR650 V2 Guide de configuration...
Page 273 Chapitre 4 Configuration matérielle du serveur...
Page 274 3. Lorsqu’un module 3DS RDIMM 256 Go ou PMEM 512 Go sont installés, la température ambiante ne doit pas dépasser 30 °C. Modèles de serveur dotés de baies d’unité centrales/arrière Cette section fournit des informations sur les performances thermiques des modèles de serveur équipés de baies d’unité centrales ou arrière. ThinkSystem SR650 V2 Guide de configuration...
Page 275 Température maximale : température ambiante maximale au niveau de la mer ; S/S : SAS/SATA ; Any : AnyBay ; E : entrée ; S : standard ; P : performances ; NA : aucune Baies Baies Baies Tem- Enve- Dissipa- Type Grille...
Page 276 16 x 2.5" 1U (S) 8 x 3.5" forme de 30 °C 220–270 T (P) 2U (E) 1U (S) 30 °C 105–165 1U (S) 24 x 2.5" forme de 30 °C 185–240 T (P) Remarques : ThinkSystem SR650 V2 Guide de configuration...
Page 277 1. Les processeurs suivants présentent les exceptions ci-après : • Le processeur Intel Xeon 6334 HCC 165 W doit être doté du dissipateur thermique standard 2U, et non le dissipateur thermique d’entrée 2U. • Le processeur Intel Xeon 8351N XCC 225 W doit respecter les règles suivantes relatives aux processeurs dont l’enveloppe thermique est comprise entre 250 et 270 watts.
Page 278 • Suivez les procédures d'installation de cette section et utilisez les outils appropriés. Une installation incorrecte des composants peut être à l'origine d'une défaillance du système en raison de broches ou de connecteurs endommagés ou de câbles ou de composants mal fixés. ThinkSystem SR650 V2 Guide de configuration...
Page 279 Retrait du panneau de sécurité Les informations suivantes indiquent comment retirer le panneau de sécurité. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 242 pour vous assurer que vous travaillez en toute sécurité. •...
Page 280 Etape 2. Appuyez sur le taquet de déverrouillage et faites pivoter le panneau de sécurité vers l'extérieur afin de l'extraire du châssis. Figure 190. Retrait du panneau de sécurité ThinkSystem SR650 V2 Guide de configuration...
Page 281 Retrait du carter supérieur Utilisez ces informations pour retirer le carter supérieur. À propos de cette tâche S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.
Page 282 Ouvrez complètement le fermoir du panneau, comme indiqué. Faites glisser le carter supérieur vers l’arrière jusqu’à ce qu’il soit désengagé du châssis. Ensuite, soulevez le carter supérieur pour le retirer du châssis et placez-le sur une surface propre et plane. ThinkSystem SR650 V2 Guide de configuration...
Page 283 Retrait de la grille d'aération Utilisez ces informations pour la grille d'aération. Pour installer des options matérielles sur le serveur, retirez d’abord la grille d’aération du serveur. À propos de cette tâche S033 ATTENTION : Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.
Page 284 Figure 192. Retrait de l’obturateur de la grille Figure 193. Retrait de la grille d’aération d’aération complémentaire Etape 4. Saisissez la grille d'aération et retirez-la avec précaution du serveur. Figure 194. Retrait de grille d’aération standard ThinkSystem SR650 V2 Guide de configuration...
Page 285 Figure 195. Retrait de la grille d’aération GPU Chapitre 4 Configuration matérielle du serveur...
Page 286 Etape 1. Faites pivoter les leviers du boîtier de ventilateur système à l'arrière du serveur. Etape 2. Tirez le boîtier du ventilateur système vers le haut pour le sortir du châssis. Après avoir terminé Procédez à l’installation des options que vous avez achetées. ThinkSystem SR650 V2 Guide de configuration...
Page 287 • Pour obtenir la liste des processeurs pris en charge par votre serveur, consultez le site https:// . Tous les processeurs sur le carte mère doivent avoir la static.lenovo.com/us/en/serverproven/index.shtml même vitesse, le même nombre de cœurs et la même fréquence. • Avant d'installer un nouveau module de processeur-dissipateur thermique ou un processeur de remplacement, mettez à...
Page 288 à chaque extrémité du cache et en soulevant ce dernier de la carte mère. Etape 2. Installez le module de processeur-dissipateur thermique sur le connecteur de la carte mère. ThinkSystem SR650 V2 Guide de configuration...
Page 289 Figure 198. Installation d'une barrette PHM 1. Faites pivoter les crochets du câble anti-inclinaison vers l’intérieur. 2. Alignez la marque triangulaire et les quatre douilles Torx T30 sur le module de processeur- dissipateur thermique avec la marque triangulaire et les tiges filetées du connecteur de processeur.
Page 290 Figure 199. Serrage des vis du dissipateur thermique en forme de T Après avoir terminé Si vous devez installer des modules de mémoire, installez-les. Pour plus d’informations, voir « Installation d'un module de mémoire » à la page 287. ThinkSystem SR650 V2 Guide de configuration...
Page 291 1. Sauvegardez les données stockées dans les espaces de noms PMEM. 2. Désactivez la sécurité PMEM avec l’une des options suivantes : – Lenovo XClarity Provisioning Manager Accédez à Configurer UEFI ➙ Paramètres système ➙ PMEM Intel Optane ➙ Sécurité ➙...
Page 292 Etape 1. Repérez l'emplacement du module de mémoire requis sur la carte mère. Assurez-vous d'observer les règles et la séquence d'installation énoncées dans « Règles et ordre d'installation d'un module de mémoire » à la page 247. ThinkSystem SR650 V2 Guide de configuration...
Page 293 Etape 2. Installez le module de mémoire dans l'emplacement. Figure 200. Installation du module de mémoire Ouvrez délicatement les pattes de retenue situées à chaque extrémité de l'emplacement du module de mémoire. Alignez le module de mémoire sur l'emplacement, puis placez délicatement le module de mémoire dans l'emplacement avec les deux mains.
Page 294 8 baies SAS/SATA 8 baies SAS/SATA • 8 baies AnyBay • 8 baies NVMe 8 baies SAS/SATA 8 baies NVMe 8 baies NVMe 8 baies NVMe 8 baies NVMe 8 baies NVMe Attention : ThinkSystem SR650 V2 Guide de configuration...
Page 295 • Consultez « Conseils d'installation » à la page 242 pour vous assurer que vous travaillez en toute sécurité. • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche. • Empêchez l'exposition à l'électricité statique, laquelle peut entraîner l'arrêt du système et la perte de données, en conservant les composants sensibles à...
Page 296 « Installation d'une unité remplaçable à chaud » à la page 349. 2. Si nécessaire, configurez RAID. Consultez le guide d’utilisation Lenovo XClarity Provisioning Manager, disponible pour téléchargement à l’adresse suivante : https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html 3. Si vous avez installé un fond de panier AnyBay avec des unités NVMe U.3 pour le Tri-mode, activez le mode U.3 x1 pour les emplacements d’unité...
Page 297 a. Connectez-vous à l’interface graphique Web XCC, puis sélectionnez Stockage ➙ Détails dans le volet de navigation gauche. b. Dans la fenêtre qui s’affiche, cliquez sur l’icône à côté de Fond de panier. c. Dans la boîte de dialogue qui s’affiche, sélectionnez les emplacements d'unités souhaités et cliquez sur Appliquer.
Page 298 Remarque : L’adaptateur est livré avec et préinstallé sur un support de montage. Vérifiez que l’adaptateur est bien en place. Si des vis sont desserrées, serrez les vis à l’aide d’un tournevis cruciforme n° 1. La valeur de couple maximum est de 4,8 ± 0,5 pouces-livres. ThinkSystem SR650 V2 Guide de configuration...
Page 299 • Installez un module d’alimentation flash RAID si vous avez installé in adaptateur RAID 930 ou 940. Pour plus d’informations, voir « Installation d’un module d’alimentation flash RAID » à la page 341. • Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour plus d’informations, voir https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Chapitre 4...
Page 300 Etape 2. Faites pivoter le boîtier de ventilateur de 90 degrés dans le sens indiqué dans l’image. Etape 3. Installez le commutateur de détection d’intrusion dans le boîtier de ventilateur. ThinkSystem SR650 V2 Guide de configuration...
Page 301 Remarque : Assurez-vous que le câble du commutateur d'intrusion passe par le clip de fixation et l'encoche prédécoupée. Dans le cas contraire, le câble peut glisser sous le boîtier de ventilateur, la surface de contact entre le boîtier de ventilateur et la carte mère peut devenir inégale et la connexion du ventilateur peut se desserrer.
Page 302 ThinkSystem SR650 V2 Guide de configuration...
Page 303 Installation du boîtier de ventilateur système Les informations suivantes vous indiquent comment installer le boîtier de ventilateur système. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 242 pour vous assurer que vous travaillez en toute sécurité. •...
Page 304 Etape 1. Mettez l'emballage antistatique contenant le nouveau ventilateur système en contact avec une zone métallique extérieure non peinte du serveur. Ensuite, sortez le nouveau ventilateur système de son emballage et posez-le sur une surface antistatique. Etape 2. Si un ventilateur factice est installé, retirez-le d'abord. ThinkSystem SR650 V2 Guide de configuration...
Page 305 Etape 3. Positionnez le ventilateur système au-dessus du boîtier de ventilateur système. Le connecteur du ventilateur système situé en bas du ventilateur système doit être placé en face de l'arrière du châssis. Enfoncez le ventilateur système jusqu'à ce qu'il soit bien positionné. Figure 205.
Page 306 à l'électricité statique dans des emballages antistatiques jusqu'à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre. ThinkSystem SR650 V2 Guide de configuration...
Page 307 • Le boîtier d’unités de disque dur central est pris en charge sur certains modèles de serveur avec des exigences thermiques. Reportez-vous à la rubrique « Règles thermiques » à la page 270 pour vérifier que le serveur se trouve à une température inférieure à la température ambiante autorisée et que le dissipateur thermique et les ventilateurs système appropriés sont bien utilisés.
Page 308 Poussez le haut du fond de panier vers l’avant de sorte que les trous du fond de panier passent par les broches du boîtier d’unités de disque dur, et fermez loquets de déblocage pour maintenir le fond de panier dans sa position. ThinkSystem SR650 V2 Guide de configuration...
Page 309 Etape 3. Installez le boîtier d'unités de disque dur central et les unités. Remarques : • L’illustration présente l’installation du boîtier d’unités de disque dur 2,5 pouces central. La procédure est la même pour l’installation du boîtier d’unités de disque dur 3,5 pouces central. •...
Page 310 électrostatique ou un autre système de mise à la terre. Visionnez la procédure Une vidéo de cette procédure est disponible sur YouTube : https://www.youtube.com/playlist?list= PLYV5R7hVcs-DqVplE36HIvdM_sq_Auw3U Procédure Etape 1. Retirez les supports muraux de câble demi-hauteur. Figure 209. Retrait du support mural de câble ThinkSystem SR650 V2 Guide de configuration...
Page 311 Etape 2. Installez les supports muraux de câble pleine hauteur. Figure 210. Installation du support mural de câble Alignez les supports muraux de câble avec les deux trous de la carte mère. Installez les supports sur la carte mère. Installez les deux vis pour fixer les supports. Chapitre 4 Configuration matérielle du serveur...
Page 312 • Type 2 : boîtier de carte • Type 2 : boîtier de carte dur arrière 4 x 2,5 pouces mezzanine 2FH + 7 mm mezzanine 2FH + 7 mm ThinkSystem SR650 V2 Guide de configuration...
Page 313 Configuration arrière de Boîtier de carte Boîtier de carte Boîtier de carte serveur mezzanine 1 mezzanine 2 mezzanine 3 • Type 1 : boîtier de carte • Type 3 : boîtier de carte mezzanine 3FH mezzanine 1FH Configuration avec un •...
Page 314 Etape 2. Retirez l’assemblage de cartes mezzanines. Figure 211. Retrait de l'assemblage de carte mezzanine Desserrez la vis qui fixe l'assemblage de cartes mezzanines. Saisissez l'assemblage de cartes mezzanines par ses bords et retirez-le du châssis avec précaution. ThinkSystem SR650 V2 Guide de configuration...
Page 315 Etape 3. Installez un adaptateur PCIe. Remarque : Manipulez avec précaution l'adaptateur PCIe en le tenant par les bords. Figure 212. Installation d'un adaptateur PCIe Alignez l'adaptateur PCIe sur l'emplacement PCIe de la carte mezzanine. Appuyez avec précaution sur l'adaptateur PCIe dans l'emplacement jusqu'à ce qu'il soit correctement positionné...
Page 316 • Installez un module d’alimentation flash RAID si vous avez installé in adaptateur RAID 930 ou 940. Pour plus d’informations, voir « Installation d’un module d’alimentation flash RAID » à la page 341. • Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour plus d’informations, voir https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html ThinkSystem SR650 V2 Guide de configuration...
Page 317 Installation d'un adaptateur GPU Les informations suivantes vous indiquent comment installer un adaptateur GPU. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 242 pour vous assurer que vous travaillez en toute sécurité. •...
Page 318 Une vidéo de cette procédure est disponible sur YouTube : https://www.youtube.com/playlist?list= PLYV5R7hVcs-DqVplE36HIvdM_sq_Auw3U Procédure Etape 1. Repérez l'emplacement PCIe approprié pour l'adaptateur GPU. Pour plus d’informations, voir « Emplacements PCIe et adaptateurs PCIe » à la page 263 ThinkSystem SR650 V2 Guide de configuration...
Page 319 Etape 2. Installez l'adaptateur GPU dans l'emplacement PCIe sur la carte mezzanine. Figure 216. Installation de l’adaptateur GPU Ouvrez le taquet bleu sur le boîtier de carte mezzanine. Alignez l’adaptateur GPU sur l’emplacement PCIe de la carte mezzanine. Appuyez ensuite avec précaution sur l’adaptateur GPU jusqu’à...
Page 320 Figure 217. Installation d’une grille d’aération supplémentaire Etape 5. Installez l'assemblage de carte mezzanine. ThinkSystem SR650 V2 Guide de configuration...
Page 321 Figure 218. Installation de l'assemblage de cartes mezzanines Alignez la carte mezzanine avec l'emplacement PCIe sur la carte mère. Appuyez avec précaution sur la carte mezzanine jusqu’à ce qu’elle soit bien installée dans son emplacement. Si vous installez un adaptateur GPU pleine longueur, ouvrez le loquet bleu de la grille d’aération du GPU et fixez l’extrémité...
Page 322 Etape 7. (Facultatif) Si un emplacement en particulier ne comporte pas d’adaptateur GPU, installez un obturateur sur la grille d’aération GPU. Figure 219. Installation de l'obturateur de grille d'aération du GPU ThinkSystem SR650 V2 Guide de configuration...
Page 323 Installation du boîtier d’unités de disque dur 7 mm Les informations suivantes vous indiquent comment installer le boîtier d’unités de disque dur 7 mm arrière. À propos de cette tâche Selon la configuration de votre serveur, celui-ci prend en charge l'un des boîtiers d'unités de disque dur 7 mm suivants : Cette rubrique prend pour exemple le boîtier d’unités de disque dur 7 mm à...
Page 324 Alignez les trous du fond de panier avec les trous du boîtier, et abaissez le fond de panier dans le boîtier. Installez les deux vis pour fixer le fond de panier. Etape 4. Connectez les câbles aux fonds de panier. Voir « Unités 7 mm » à la page ThinkSystem SR650 V2 Guide de configuration...
Page 325 Etape 5. Accrochez le clip de fixation sur l’adaptateur de carte mezzanine du boîtier de carte mezzanine. Figure 222. Installation du clip de fixation du boîtier d’unités 7 mm Etape 6. Installez le boîtier d’unités de disque dur 7 mm sur le boîtier de carte mezzanine. Figure 223.
Page 326 « Unités 7 mm » à la page Etape 9. Installez l’ensemble des unités et des obturateurs (le cas échéant) dans les baies d’unité. Pour plus d’informations, voir « Installation d'une unité remplaçable à chaud » à la page 349. ThinkSystem SR650 V2 Guide de configuration...
Page 327 Installation d’un module de port série Les informations suivantes vous indiquent comment installer un module de port série. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 242 pour vous assurer que vous travaillez en toute sécurité. •...
Page 328 Etape 4. Installez le module de port série dans le support de carte mezzanine. Figure 227. Installation du module de port série Etape 5. Réinstallez l’assemblage de cartes mezzanines dans le serveur. Figure 228. Installation de l'assemblage de cartes mezzanines ThinkSystem SR650 V2 Guide de configuration...
Page 329 Etape 6. Branchez le câble du module de port série sur le connecteur du module de port série de la carte mère. Pour plus d’informations sur l’emplacement du connecteur du module de port série, voir « Composants de la carte mère » à la page Après avoir terminé...
Page 330 Support mural arrière B1 au gauche centre Modèle de serveur avec unités arrière 2 x 3,5 pouces Modèle de Le serveur requiert 1 support mural arrière : serveur avec unités arrière 8 x 2,5 pouces ThinkSystem SR650 V2 Guide de configuration...
Page 331 Modèle de Supports muraux arrière requis serveur Support mural arrière B2 au Support mural arrière A1 sur la centre gauche Modèle de serveur avec Le serveur ne requiert aucun support mural arrière : unités arrière 4 x 3,5 pouces Chapitre 4 Configuration matérielle du serveur...
Page 332 Figure 229. Retrait de l'assemblage de carte mezzanine Desserrez la vis qui fixe l'assemblage de cartes mezzanines. Saisissez l'assemblage de cartes mezzanines par ses bords et retirez-le du châssis avec précaution. ThinkSystem SR650 V2 Guide de configuration...
Page 333 Etape 2. Retirez le support mural arrière existant. Reportez-vous à la rubrique « Matrice de combinaisons de support mural arrière » à la page 326 pour déterminer le support à retirer. Remarque : La figure montre comment retirer des supports muraux arrière A1, B1 et C1. La procédure est la même pour le retrait des autres supports muraux arrière.
Page 334 Pour plus d’informations, voir « Installation d'un adaptateur PCIe et d'un assemblage de cartes mezzanines » à la page 308. Etape 3. Installez le fond de panier sur le boîtier d’unités de disque dur. ThinkSystem SR650 V2 Guide de configuration...
Page 335 Figure 236. Installation du fond de panier d’unité 8 x 2,5 pouces arrière Figure 235. Installation du fond de panier d’unité 4 x 2,5 pouces arrière Figure 237. Installation du fond de panier d’unité 2 x 3,5 pouces arrière Figure 238. Installation du fond de panier d’unité 4 x 3,5 pouces arrière Chapitre 4 Configuration matérielle du serveur...
Page 336 8 x 2,5 pouces Figure 241. Installation du boîtier d’unités de disque dur arrière 2 x 3,5 pouces Figure 242. Installation du boîtier d’unités de disque dur arrière 4 x 3,5 pouces ThinkSystem SR650 V2 Guide de configuration...
Page 337 Etape 5. (Facultatif) Si vous installez le boîtier d’unités de disque dur 4 x 3,5 pouces, installez le support de carter supérieur. Figure 243. Installation du support du carter supérieur Etape 6. Connectez les câbles au fond de panier d’unité arrière. Pour plus d'informations, voir Chapitre 3 «...
Page 338 Etape 2. (Facultatif) Si le dissipateur thermique 1U standard ou de performance en forme de T est installé, installez l’obturateur de la grille d’aération de façon à combler l’espace entre le dissipateur thermique et la grille d’aération. Remarque : L’illustration suivante présente la grille d’aération à l’envers. ThinkSystem SR650 V2 Guide de configuration...
Page 339 Figure 244. Installation de l’obturateur de la grille d’aération Etape 3. Alignez les taquets des deux côtés de la grille d'aération système sur les emplacements correspondants situés sur les deux côtés du châssis. Ensuite, abaissez la grille d'aération dans le châssis et appuyez sur la grille d'aération jusqu'à...
Page 340 • Certains fonds de panier M.2 prennent en charge deux unités M.2 identiques. Installez d'abord l'unité M.2 dans l'emplacement 0. Emplacement 0 Emplacement 1 Figure 246. Emplacement de l'unité M.2 Etape 4. Installez l’unité M.2. sur le fond de panier M.2. ThinkSystem SR650 V2 Guide de configuration...
Page 341 Figure 247. Installation d'une unité M.2 1. Tenez l’unité M.2 selon un angle et insérez-la dans l’emplacement M.2. 2. Faites pivoter l'unité M.2 vers le bas jusqu'à ce que l'encoche accroche le bord du dispositif de retenue 3. Faites glisser le système de retenue vers l’unité M.2 pour la fixer. Ajustement du dispositif de retenue sur le fond de panier M.2 Les informations ci-après vous indiquent comment ajuster le crochet de retenue sur le fond de panier M.2.
Page 342 Etape 4. Insérez le dispositif de retenue dans la bonne serrure. Etape 5. Appuyez sur les deux côtés du dispositif de retenue. Etape 6. Faites glisser le dispositif de retenue (jusqu'à la petite ouverture de la serrure) jusqu'à ce qu'il s'enclenche. ThinkSystem SR650 V2 Guide de configuration...
Page 343 Installation du fond de panier M.2 Les informations suivantes vous indiquent comment installer le fond de panier M.2. À propos de cette tâche L’emplacement du module M.2 est variable en fonction de la configuration matérielle de votre serveur. Cette section prend comme exemple le fond de panier M.2 installé sur la grille d’aération standard afin d’illustrer l’installation.
Page 344 Etape 6. Branchez les câbles sur le fond de panier M.2. Etape 7. Serrez la vis qui fixe le cordon d’interface M.2 au fond de panier M.2. Etape 8. Connectez les câbles à la carte mère. Voir « Unités M.2 » à la page ThinkSystem SR650 V2 Guide de configuration...
Page 345 Installation d’un module d’alimentation flash RAID Les informations ci-après vous indiquent comment installer un module d’alimentation flash RAID (ou supercondensateur). L’emplacement des modules d’alimentation flash RAID varie en fonction des configurations matérielles du serveur. Figure 254. Sur le châssis Figure 255. Sur les grilles d’aération standards Figure 256.
Page 346 Etape 2. Installez le support de supercondensateur. Figure 258. Installation du support de supercondensateur Alignez l’encoche du support de supercondensateur sur la broche du châssis. Faites pivoter le support de supercondensateur vers l’intérieur, jusqu’à ce que l’autre côté s’enclenche. ThinkSystem SR650 V2 Guide de configuration...
Page 347 Etape 3. Installez le module d’alimentation flash RAID. Figure 259. Installation du module d’alimentation flash RAID Insérez le module d’alimentation flash RAID dans la patte de retenue sur un côté, comme illustré. Appuyez sur le module d’alimentation flash RAID de l’autre côté jusqu’à ce qu’il se mette en place.
Page 348 Ensuite, déballez le nouveau module d’alimentation flash RAID et posez-le sur une surface de protection électrostatique. Etape 2. Ouvrez la poignée du boîtier d'unités de disque dur. ThinkSystem SR650 V2 Guide de configuration...
Page 349 Figure 261. Ouverture de la poignée du boîtier d'unités de disque dur central Etape 3. Retirez le carter métallique. Figure 262. Retrait du carter métallique 1. Retirez le piston bleu. 2. Sortez le carter métallique du boîtier d’unités de disque dur. Etape 4.
Page 350 Etape 5. Connectez le module d’alimentation flash RAID à un adaptateur à l’aide de la rallonge fournie avec le module d’alimentation flash RAID. Pour plus d’informations, voir « Module d’alimentation flash RAID » à la page ThinkSystem SR650 V2 Guide de configuration...
Page 351 Installation du carter supérieur Les informations suivantes vous indiquent comment installer le carter supérieur. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 242 pour vous assurer que vous travaillez en toute sécurité. •...
Page 352 Faites pivoter le fermoir de panneau jusqu'à ce que le carter supérieur s'enclenche. Assurez- vous que le loquet du carter est complètement fermé. Utilisez un tournevis pour mettre le dispositif de verrouillage du carter en position verrouillée. ThinkSystem SR650 V2 Guide de configuration...
Page 353 Installation d'une unité remplaçable à chaud Utilisez ces informations pour installer une unité remplaçable à chaud. À propos de cette tâche Attention : • Consultez « Conseils d'installation » à la page 242 pour vous assurer que vous travaillez en toute sécurité. •...
Page 354 Si le voyant d'activité de l'unité vert clignote, l'unité est en cours d'utilisation. Etape 5. Poursuivez l'installation des unités remplaçables à chaud supplémentaires si nécessaire. Après avoir terminé • Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour plus d’informations, voir https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html •...
Page 355 Installation de l'adaptateur Ethernet OCP 3.0 Les informations suivantes vous indiquent comment installer l'adaptateur Ethernet OCP 3.0. À propos de cette tâche ATTENTION : Mettez le serveur hors tension et débranchez tous les cordons d'alimentation de leur source d'alimentation avant d'effectuer cette procédure. Attention : •...
Page 356 Poussez l’adaptateur Ethernet OCP 3.0 dans l’emplacement jusqu’à ce qu’il soit bien installé. Serrez la vis de moletée pour bien fixer la carte. Etape 4. Fixez l’étiquette OCP à l’arrière du serveur. Figure 270. Connexion de l’étiquette OCP ThinkSystem SR650 V2 Guide de configuration...
Page 357 à chaud. Pour la prise en charge du mode de redondance ou du remplacement à chaud, vous devez installer un bloc d'alimentation remplaçable à chaud supplémentaire. • Utilisez Lenovo Capacity Planner pour calculer la capacité d'alimentation requise en fonction de la configuration de votre serveur. Des informations supplémentaires sur Lenovo Capacity Planner sont disponibles à...
Page 358 Précautions de sécurité pour les blocs d’alimentation en courant continu Les conseils ci-après fournissent les informations que vous devez prendre en compte lors de l'installation d'un bloc d'alimentation en courant continu. ThinkSystem SR650 V2 Guide de configuration...
Page 359 ATTENTION : L'alimentation en courant continu de 240 V (plage d'entrée : 180 à 300 V) est prise en charge en Chine continentale UNIQUEMENT. Suivez les étapes suivantes pour retirer en toute sécurité le cordon d'alimentation d'une unité d'alimentation en courant continu de 240 V. Dans le cas contraire, une perte de données peut survenir et le matériel peut être endommagé.
Page 360 Ensuite, déballez le bloc d'alimentation remplaçable à chaud et posez-le sur une surface de protection électrostatique. Etape 2. Si un obturateur de bloc d'alimentation est installé, retirez-le. ThinkSystem SR650 V2 Guide de configuration...
Page 361 Figure 272. Retrait de l'obturateur du bloc d'alimentation remplaçable à chaud Etape 3. Faites glisser le nouveau bloc d'alimentation fixe remplaçable à chaud dans la baie comme illustré jusqu'à ce qu'il s'enclenche. Figure 273. Installation du bloc d'alimentation remplaçable à chaud Etape 4.
Page 362 5. Connectez l’autre extrémité des câbles à une prise de courant correctement mise à la terre. Ensuite, assurez-vous que les extrémités du câble sont correctement raccordées. Etape 5. Acheminez les câbles et assurez-vous qu’ils ne bloquent pas l’accès aux autres composants du châssis. ThinkSystem SR650 V2 Guide de configuration...
Page 363 • Vous pouvez appuyer sur le bouton de mise sous tension. • Le serveur peut répondre aux demandes de mise sous tension distantes adressées au Lenovo XClarity Controller via Lenovo XClarity Essentials OneCLI, à l’IPMItool ou à l’interface de ligne de commande SSH CLI.
Page 364 Une fois le serveur sous tension, vérifiez que les voyants sont allumés et qu’ils sont verts. Mise hors tension du serveur Le serveur reste en état de veille lorsqu'il est connecté à une source d'alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant d'état d'alimentation éteint), vous devez déconnecter tous les câbles d'alimentation.
Page 365 Pour pouvoir accéder à Lenovo XClarity Controller via votre réseau, vous devez d’abord spécifier comment Lenovo XClarity Controller doit se connecter au réseau. Selon la façon dont la connexion réseau est mise en place, vous devrez peut-être indiquer également une adresse IP statique.
Page 366 Configuration du port USB avant pour la connexion de Lenovo XClarity Controller Pour pouvoir accéder à Lenovo XClarity Controller via le port USB avant, vous devez configurer ce port USB pour la connexion Lenovo XClarity Controller. Prise en charge par le serveur Pour savoir si votre serveur prend en charge l’accès à...
Page 367 • Mise à jour hors bande. L’installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n’ont pas de dépendance sur un système d’exploitation qui s’exécute sur l’unité...
Page 368 Outils de mise à jour du microprogramme Consultez le tableau suivant pour déterminer le meilleur outil Lenovo à utiliser pour l’installation et la configuration du microprogramme : Mises à jour du Mises à micro- Métho- jour du pro- des de...
Page 369 2. Pour les mises à jour du microprogramme du BMC et de l’UEFI. • Lenovo XClarity Provisioning Manager À partir de Lenovo XClarity Provisioning Manager, vous pouvez mettre à jour le Lenovo XClarity Controller microprogramme, le microprogramme UEFI et le Lenovo XClarity Provisioning Manager logiciel.
Page 370 Lenovo XClarity Essentials OneCLI est une collection d’applications de ligne de commande qui peut être utilisée pour gérer les serveurs Lenovo. Son application de mise à jour peut être utilisée pour mettre à jour le microprogramme et les pilotes de périphérique de vos serveurs. La mise à jour peut être effectuée dans le système d’exploitation hôte du serveur (en bande) ou à...
Page 371 Important : Ne configurez pas les mémoires mortes en option afin qu’elles soient définies sur Hérité, sauf si le support Lenovo vous le demande. Ce paramètre empêche le chargement des pilotes UEFI pour les dispositifs d'emplacement, ce qui peut avoir des conséquences négatives pour les logiciels Lenovo, par exemple Lenovo XClarity Administrator et Lenovo XClarity Essentials OneCLI, et pour Lenovo XClarity Controller.
Page 372 Lorsque les modèles de serveur sont mis à jour, les modifications sont automatiquement déployées sur les serveurs concernés. Des détails spécifiques sur la mise à jour du microprogramme à l'aide de Lenovo XClarity Administrator sont disponibles à l'adresse : http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/server_configuring.html...
Page 373 être partitionné pour créer des unités logiques ou des volumes de système d'exploitation. Une introduction à la technologie RAID est disponible sur le site Web Lenovo Press suivant : https://lenovopress.com/lp0578-lenovo-raid-introduction Des informations détaillées sur les outils de gestion et les ressources RAID sont disponibles sur le site Web Lenovo Press suivant : https://lenovopress.com/lp0579-lenovo-raid-management-tools-and-resources...
Page 374 • Contexte multi-serveur Outils disponibles : – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html – Pack de déploiement Lenovo XClarity Integrator pour SCCM (système d’exploitation Windows uniquement) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Contexte de serveur unique Outils disponibles : –...
Page 375 • À partir de Lenovo XClarity Provisioning Manager Pour procéder à la mise à jour de l’UUID de Lenovo XClarity Provisioning Manager : 1. Démarrez le serveur et appuyez sur la touche indiquée dans les instructions à l’écran. (Pour plus de détails, consultez la section «...
Page 376 2. Copiez et décompressez sur le serveur le package OneCLI, qui contient également d’autres fichiers nécessaires. Assurez-vous de décompresser l’outil OneCLI et les fichiers requis dans le même répertoire. 3. Une fois Lenovo XClarity Essentials OneCLI en place, entrez la commande suivante pour mettre à jour l’interface UUID : onecli config createuuid SYSTEM_PROD_DATA.SysInfoUUID [access_method] Où...
Page 377 Lenovo XClarity Essentials OneCLI définit la balise d’actif dans Lenovo XClarity Controller. Sélectionnez l’une des méthodes suivantes pour accéder à Lenovo XClarity Controller afin de définir la balise d’actif : – Fonctionnement depuis le système cible tel que l’accès au réseau local ou l’accès de type console à...
Page 378 3. Une fois Lenovo XClarity Essentials OneCLI en place, entrez la commande suivante pour définir l’interface DMI : onecli config set SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> [access_method] Où : <asset_tag> Numéro d’étiquette d’inventaire du serveur. Entrez aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa, où aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa correspond au nombre d’étiquettes d’inventaire.
Page 379 SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> −−bmc <xcc_user_id>:<xcc_password>@<xcc_external_ip> 4. Réinitialisez le Lenovo XClarity Controller aux paramètres par défaut. Voir la section « Réinitialisation de BMC aux paramètres d’usine par défaut » dans la documentation XCC compatible avec votre serveur à l’adresse suivante : https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_...
Page 380 ThinkSystem SR650 V2 Guide de configuration...
Page 381 « La mémoire système affichée est inférieure à la mémoire physique installée » à la page 379 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas » à la page 380 • « Le détecteur de panne de tension est affiché dans le journal des événements » à la page 381 Le serveur ne se met pas sous tension (aucune indication que l’alimentation est connectée au serveur)
Page 382 « Démarrage » de la LXPM documentation compatible avec votre serveur à l’adresse https:// .) Vous pouvez exécuter des sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html diagnostics de disque dur depuis cette interface. Depuis la page de diagnostics, cliquez sur Exécuter un diagnostic ➙ HDD test. ThinkSystem SR650 V2 Guide de configuration...
Page 383 • Si le voyant d'activité vert clignote et que le voyant d'état jaune clignote lentement, l'unité est reconnue par le contrôleur et en cours de régénération. • Si aucun des voyants n'est allumé ou clignote, vérifiez si le fond de panier de l'unité de disque dur est correctement installé.
Page 384 8. (Technicien qualifié uniquement) Remplacez la carte mère. Un périphérique Lenovo en option venant d'être installé ne fonctionne pas 1. Recherchez dans le journal des événements du module XCC les événements associés à l'appareil.
Page 385 • Vous avez suivi les instructions d'installation fournies avec le périphérique et celui-ci est installé correctement. • Vous n'avez pas débranché d'autres câbles ou périphériques installés. • Vous avez mis à jour les informations de configuration dans l'utilitaire de configuration. Lorsque vous démarrez un serveur et appuyez sur la touche indiquée dans les instructions à...
Page 386 ThinkSystem SR650 V2 Guide de configuration...
Page 387 IBM est le prestataire de services préféré de Lenovo pour ThinkSystem. Astuces Lenovo met régulièrement à jour le site Web du support pour vous fournir les dernières astuces et techniques qui vous permettent de résoudre des problèmes pouvant survenir sur votre serveur. Ces astuces (également appelées astuces RETAIN ou bulletins de maintenance) fournissent des procédures de contournement ou de...
Page 388 Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
Page 389 XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d’envoyer les fichiers de diagnostic au Support Lenovo à l’aide de la fonction d’Call Home ou à un autre prestataire de services via SFTP. Vous pouvez également collecter les fichiers de diagnostic manuellement, ouvrir un enregistrement de problème et envoyer les fichiers de diagnostic au Centre de support Lenovo.
Page 390 Vous pouvez bénéficier du service matériel auprès d'un prestataire de services agréé par Lenovo. Pour trouver un prestataire de services autorisé par Lenovo à assurer un service de garantie, accédez à https:// datacentersupport.lenovo.com/serviceprovider et utilisez les filtres pour effectuer une recherche dans différents pays.
Page 391 Le présent document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut, à tout moment et sans préavis, modifier les produits et logiciels décrits dans ce document.
Page 392 La capacité maximale de disques durs internes suppose que toutes les unités de disque dur standard ont été remplacées et que toutes les baies d'unité sont occupées par des unités Lenovo. La capacité de ces unités doit être la plus importante disponible à ce jour.
Page 393 Contactez un représentant Lenovo ou votre revendeur pour toute question. Déclarations de compatibilité électromagnétique Lorsque vous connectez un moniteur à l'équipement, vous devez utiliser les câbles conçus pour le moniteur ainsi que tous les dispositifs antiparasites livrés avec le moniteur.
