Remarques relatives à la
documentation
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
La présente notice s'applique exclusivement aux produits
suivants :
Produit -référence d'article
MA 30-CF/1
MA 36-CF/1
3
Description du produit
3.1
Technologie Sitherm Pro™
La régulation intelligente de la combustion est basée sur
la technologie d'optimisation adaptative de la combustion
Sitherm Pro™ de Siemens.
3.2
Témoin de consommation énergétique,
rendement énergétique et efficacité
Remarque
En cas de remplacement de la carte de circuit im-
primé, les valeurs enregistrées sont réinitialisées
dans le contrôleur du produit et du système.
Le produit, le contrôleur de système et l'application affichent
des valeurs approximatives pour la consommation d'énergie,
le rendement énergétique et l'efficacité, qui sont extrapolées
au moyen d'algorithmes de calcul.
Les valeurs affichées dans l'application peuvent différer des
autres options d'affichage en raison des intervalles de trans-
mission.
Les valeurs déterminées dépendent :
–
de l'installation et du système de chauffage
–
Comportement de l'utilisateur
–
des variations météorologiques saisonnières
–
de la tolérance des divers composants internes de l'ap-
pareil
Les valeurs sont disponibles dans les formats suivants :
–
Aujourd'hui
–
Hier
–
Mois dernier
–
Année dernière
–
totales
L'enregistrement des valeurs ne s'applique qu'au produit
dans l'état dans lequel il a été livré de l'usine. La collecte de
données ne concerne ni les accessoires supplémentaires,
même s'ils sont installés sur le produit, ni les autres compo-
sants du système de chauffage, ni les autres consomma-
teurs externes.
Les écarts entre les valeurs déterminées et les valeurs
réelles peuvent être importants. Les valeurs déterminées ne
8
0010025112
0010025113
permettent donc pas d'établir ou de comparer des factures
d'énergie.
3.3

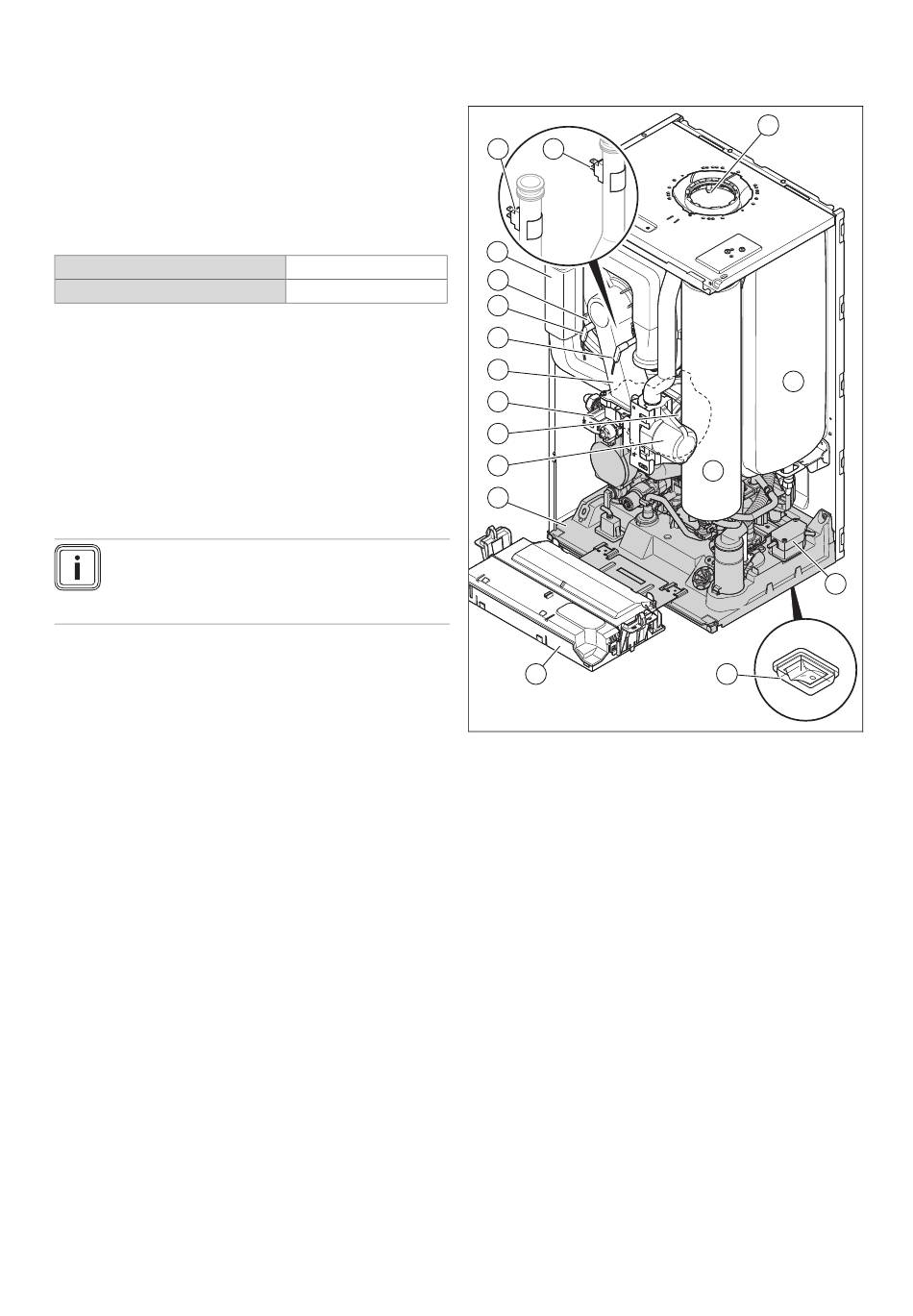

Structure du produit
16
17
15
14
13
12
11
10
9
8
7
6
1
Évacuation des gaz de
combustion
2
Vase d'expansion
chauffage
3
Ballon de micro-accu-
mulation d'eau chaude
sanitaire
4
Raccordement secteur
5
Interrupteur principal du
produit
6
Boîtier électrique
7
Bloc hydraulique
8
Amortisseur de chocs
hydrauliques
Notice d'installation et de maintenance 0020292705_03
1
2
3
4
5
9
Ventilateur
10
Mécanisme gaz
11
Module compact ther-
mique
12
Électrode de régulation
13
Électrode d'allumage
14
Échangeur thermique
15
Tube d'entrée d'air
16
Capteur de température
départ chauffage
17
Capteur de température
retour chauffage
