Manuels Connexes pour Broan-NuTone BCS3
Sommaire des Matières pour Broan-NuTone BCS3

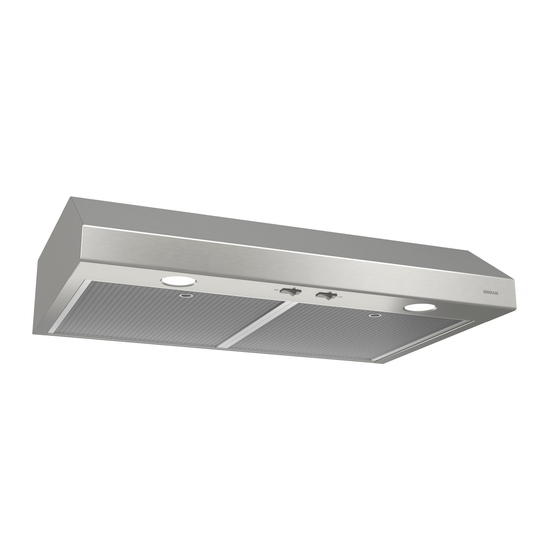

- Page 1 HOTTE DE CUISINIÈRE Séries : BCDA, BCS3, BCSM, NCDA, NCS3 et NCSEK MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN Numéro de série : 99045652-101H...
- Page 2 Branchement électrique ....21 Ampoules (séries BCS3, BCSM et NCS3 seulement) ..22 Installation des filtres ....22 Schéma électrique .
- Page 3 VEUILLEZ LIRE ET CONSERVER CES DIRECTIVES Conçues pour usage domestique seulement INSTALLATEUR : LAISSER CE MANUEL AU PROPRIÉTAIRE. Pour une hotte Broan, enregistrez votre hotte en ligne à www.broan.ca Pour une hotte NuTone, enregistrez votre hotte en ligne à www.nutone.ca AVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES, SUIVEZ LES DIRECTIVES SUIVANTES :...
- Page 4 AVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE : Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif. Les débordements engendrent de la fumée et des déversements graisseux pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen. Mettez toujours la hotte en marche lorsque vous cuisinez à...
- Page 5 Laisser également la hotte fonctionner quelques minutes après l’arrêt de la cuisinière afin de nettoyer l’air. Cela aidera à maintenir la cuisine plus propre et plus fraîche. Faire fonctionner la hotte comme suit : SÉRIES BCS3 NCS3 COMMUTATEUR DU VENTILATEUR COMMUTATEUR DE L’ÉCLAIRAGE...
- Page 6 SÉRIE NCSEK COMMUTATEUR DU VENTILATEUR COMMUTATEUR DE L’ÉCLAIRAGE Active le ventilateur à BASSE vitesse. Allume les lumières. • ARRÊTE le ventilateur. • ÉTEINT les lumières. Active le ventilateur à vitesse ÉLEVÉE. Cette hotte est munie de modules DEL offrant un éclairage brillant, issus de la plus récente technologie en matière d’éclairage de surface de cuisson et spécialement conçus pour fonctionner dans un environnement à...
- Page 7 Nettoyage et entretien L’entretien adéquat de la hotte préservera ses performances. MOTEUR Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé. Si les roulements du moteur sont anormalement bruyants, remplacer le moteur uniquement par le même modèle. L’hélice doit aussi être remplacée.
- Page 8 • Foret de 7/64 po (pour percer les trous des vis de montage des supports EZ1, pas pour les séries BCS3 et NCS3) • Plaque pour conduit rond de 7 po, non incluse (pour conduit rond vertical de 7 po rond, pièce n°...
- Page 9 Longueurs maximales de conduit recommandées pour obtenir une efficacité d’évacuation de 80% ONGUEUR MAXIMALE ONGUEUR MAXIMALE ONGUEUR APUCHON DE CONDUIT DE CONDUIT MAXIMALE DE DE MUR OU OUDE 3¼ 3¼ (90° 45°) PO X PO X CONDUIT DE DE TOIT AVEC HORIZONTAL VERTICAL PO ROND...
- Page 10 Séries BCS3 et NCS3 Série BCSM (2) A MPOULES HALOGÈNES (50W, GU10) AVEC ÉCRAN (2) F (À ’ ILTRES À GRAISSES INTÉRIEUR DE LA HOTTE (2) F ILTRES À GRAISSES (1) A DAPTATEUR VOLET 3¼ PO X (À ’ (1) A INTÉRIEUR DE LA HOTTE...
- Page 11 3 ] Détacher les supports EZ1 de l’intérieur de la hotte en coupant leur attache autobloquante (les hottes de séries BCS3 et NCS3 n’ont pas de supports EZ1). Retirer les deux vis retenant l’adaptateur/volet à la hotte. Retirer l’adaptateur/volet de l’intérieur de la hotte et garder les vis pour utilisation ultérieure.
- Page 12 5 ] Retirer les deux vis du dessus de la hotte (voir l’illustration ci-dessous). Garder les vis pour usage ultérieur. 2 VIS 6 ] Retirer l’ouverture préamorcée du câble d’alimentation électrique du dessus (câblage vertical) ou de l’arrière de la hotte (câblage horizontal). Installer un serre-fils approprié de 1/2 po de diamètre (non inclus).
- Page 13 INSTALLATION AVEC CONDUITS SEULEMENT 8 ] Retirer les ouvertures préamorcées de 3¼ po x 10 po verticale, 3¼ po x 10 po horizontale, ou 7 po ronde selon le mode d’évacuation choisi (voir les F 1 A et 1 B). IGURES IGURE IGURE...
- Page 14 Préparation de l’emplacement de la hotte NOTE : Avant de commencer l’installation, veuillez lire toutes les étapes de cette instruction. Identifier votre type d’armoire de cuisine à l’aide de l’illustration ci-dessous. ARMOIRE À FOND EN RETRAIT ARMOIRE À FOND ÉGAL Ce manuel couvre deux types d’installation : l’installation standard (sans les supports EZ1) et le système d’installation par une personne EZ1 (en utilisant le gabarit et les supports inclus).
- Page 15 4 ] Percer un avant-trou de 1/8 po de diamètre pour le câble d’alimentation, à l’emplacement A sur le gabarit. 5 ] Utiliser un crayon pointu ou un foret de 1/8 po pour marquer les repères du trou pour le conduit approprié (16 endroits pour le conduit rond de 7 po, ou aux 4 coins pour les conduits rectangulaires).
- Page 16 ARMOIRE À FOND ÉGAL Voir les inscriptions sur les supports pour les installer dans le bon sens (inscriptions en anglais seulement : front = avant, left = gauche, lean on rear wall = appuyer sur le mur arrière). 7/64 po ...
- Page 17 Installation de la hotte (avec supports EZ1) OTE : La procédure convient autant pour les armoires à fond en retrait qu’à fond égal. 1 ] Acheminer le câble d’alimentation depuis le panneau de distribution de la maison jusqu’à l’emplacement de la hotte. 2 ] De chaque côté...
- Page 18 7 ] Pour une armoire à fond en retrait, fixer la hotte au supports EZ1 à l’aide de 4 vis à métaux n° 8-18 x 1/2 po (vis incluses dans le sac de pièces). Insérer 2 vis par côté, dans les fentes (tel qu’il est démontré...
- Page 19 Installation standard (sans supports EZ1) 1 ] Utiliser le diagramme approprié ci-dessous pour déterminer l’emplacement exact des coupes à effectuer pour le conduit et le fil d’alimentation électrique dans l’armoire ou le mur. Pour une installation en recirculation, NE PAS découper un trou pour le conduit. ÉVACUATION VERTICALE VIS DE MONTAGE 3¼...
- Page 20 Installation de la hotte (installation standard) 1 ] Acheminer le câble d’alimentation électrique du panneau de distribution jusqu’à l’emplacement de la hotte. Insérer le cable d’alimentation dans la hotte à travers le serre-fils installé précédemment à l’étape 6 en page 12. 2 ] Suspendre a hotte à...
- Page 21 Branchement électrique AVERTISSEMENT Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifi é conformément aux codes et aux standards en vigueur. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de distribution et verrouillez-le pour éviter une mise en marche accidentelle.
- Page 22 Ampoules (Séries BCS3, BCSM et NCS3 seulement) L’éclairage de hottes des séries BCS3, BCSM et NCS3 est produit par deux ampoules halogènes avec écran (120 V, 50 W max., MR16 ou PAR16 à culot GU10) (incluses seulement avec les hottes de série BCSM).
- Page 23 SÉRIE NCSEK...
- Page 24 SÉRIES BCDA ET NCDA...
- Page 25 SÉRIE BCSM...
- Page 26 SÉRIES BCS3 ET NCS3...
- Page 27 SÉRIE NCSEK UANTITÉ Nº EPÈRE DE PIÈCE ESCRIPTION LANCHE OIRE S97020029 LAQUE DE GRILLE DE RECIRCULATION OIRE INCLUANT LES VIS S97020030 LAQUE DE GRILLE DE RECIRCULATION LANCHE INCLUANT LES VIS S97020031 LAQUE DE GRILLE DE RECIRCULATION INCLUANT LES VIS S97020534 3¼...
- Page 28 SÉRIES BCDA NCDA UANTITÉ Nº EPÈRE DE PIÈCE ESCRIPTION LANCHE OIRE NOX NOIRE S97020030 LAQUE DE GRILLE DE RECIRCULATION LANCHE INCL LES VIS S97020031 LAQUE DE GRILLE DE RECIRCULATION INCLUANT LES VIS S97020029 LAQUE DE GRILLE DE RECIRCULATION OIRE...
- Page 29 SÉRIE BCS3 UANTITÉ Nº EPÈRE DE PIÈCE ESCRIPTION LANCHE LANCHE OIRE S97020030 LAQUE DE GRILLE DE RECIRCULATION LANCHE INCL LES VIS S97020031 LAQUE DE GRILLE DE RECIRCULATION INCLUANT LES VIS S97020029 LAQUE DE GRILLE DE RECIRCULATION...
- Page 30 SÉRIE NCS3 UANTITÉ Nº EPÈRE DE PIÈCE ESCRIPTION LANCHE OIRE S97020030 LAQUE DE GRILLE DE RECIRCULATION LANCHE INCLUANT LES VIS S97020031 LAQUE DE GRILLE DE RECIRCULATION INCLUANT LES VIS S97020029 LAQUE DE GRILLE DE RECIRCULATION OIRE INCLUANT LES VIS S97020534...
- Page 31 SÉRIE BCSM UANTITÉ Nº EPÈRE DE PIÈCE ESCRIPTION LANCHE S97020030 LAQUE DE GRILLE DE RECIRCULATION LANCHE INCLUANT LES VIS S97020031 LAQUE DE GRILLE DE RECIRCULATION INCLUANT LES VIS S97020534 3¼ DAPTATEUR VOLET DE PO X INCLUANT LES VIS S97020409...
- Page 32 Garantie limitée Période de garantie et exclusions : Venmar Ventilation ULC (la « Société ») garantit au consommateur acheteur initial (« vous ») de son produit (le « Produit ») que celui-ci est exempt de tout vice de matériau ou de fabrication pour une période de un (1) an à compter de la date d’achat originale (ou toute période plus longue que pourrait exiger une loi applicable).
