Micropilot FMR67B HART

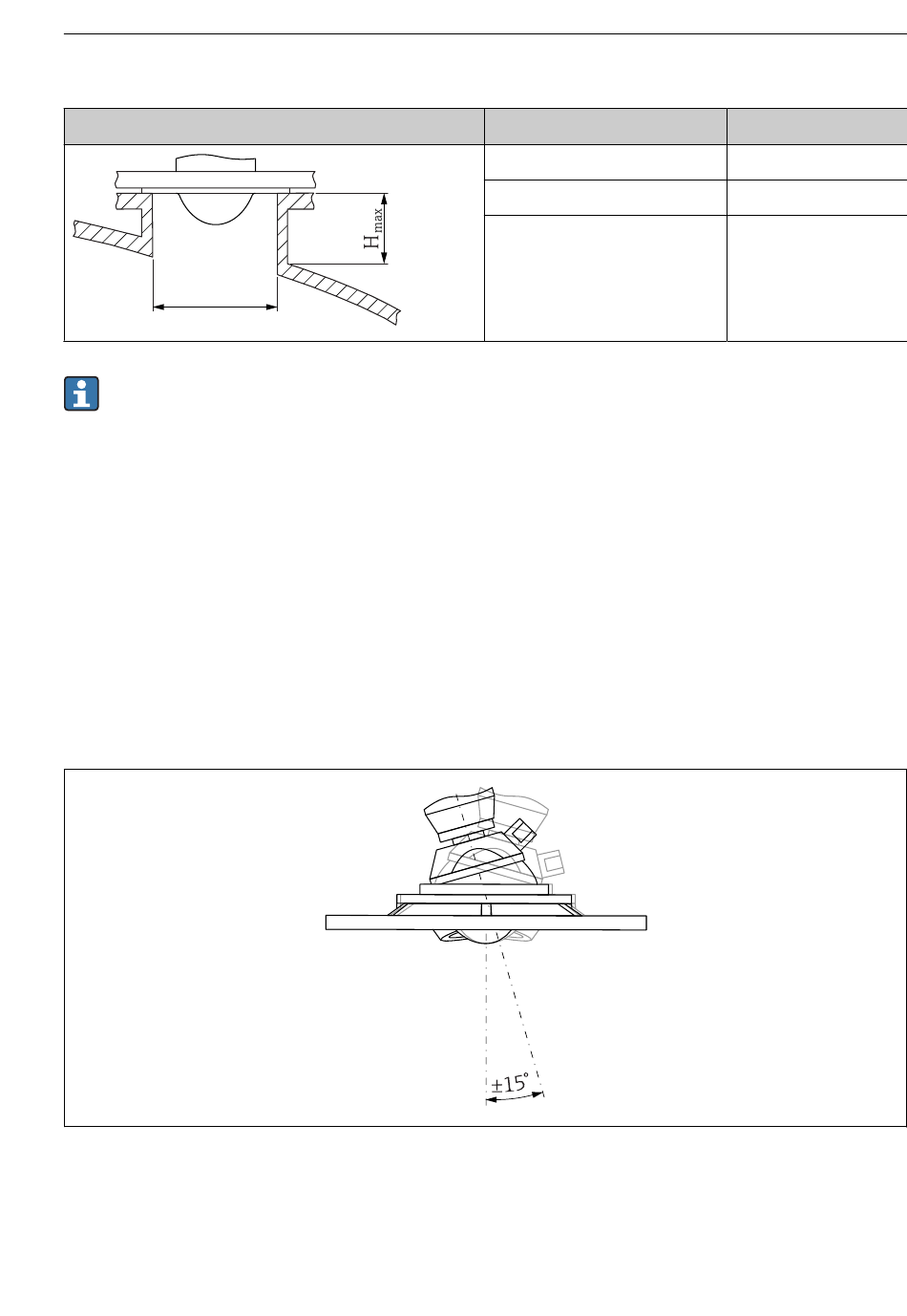

Montage sur piquage de l' a ntenne, affleurante 80 mm (3 in)
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances de
mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec des
piquages plus hauts que ceux mentionnés dans le tableau.
10.3.5 Antenne affleurante 80 mm (3 in) avec dispositif d'orientation
Des brides UNI avec un dispositif d' o rientation intégré sont disponibles pour l' a ntenne
affleurante 80 mm (3 in). Une inclinaison de l' a xe de l' a ntenne jusqu' à 15 ° dans toutes les
directions peut être réglée à l' a ide du dispositif d' o rientation. Le dispositif d' o rientation est
utilisé pour orienter de façon optimale le signal de mesure vers les solides en vrac.
 2 Antenne affleurante avec dispositif d' o rientation
Informations sur le piquage de montage
La longueur maximale de piquage H
Endress+Hauser
ØD
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
dépend du diamètre de piquage D.
max
Montage
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
A0046592
