Cómo quitar las puertas y las bisagras

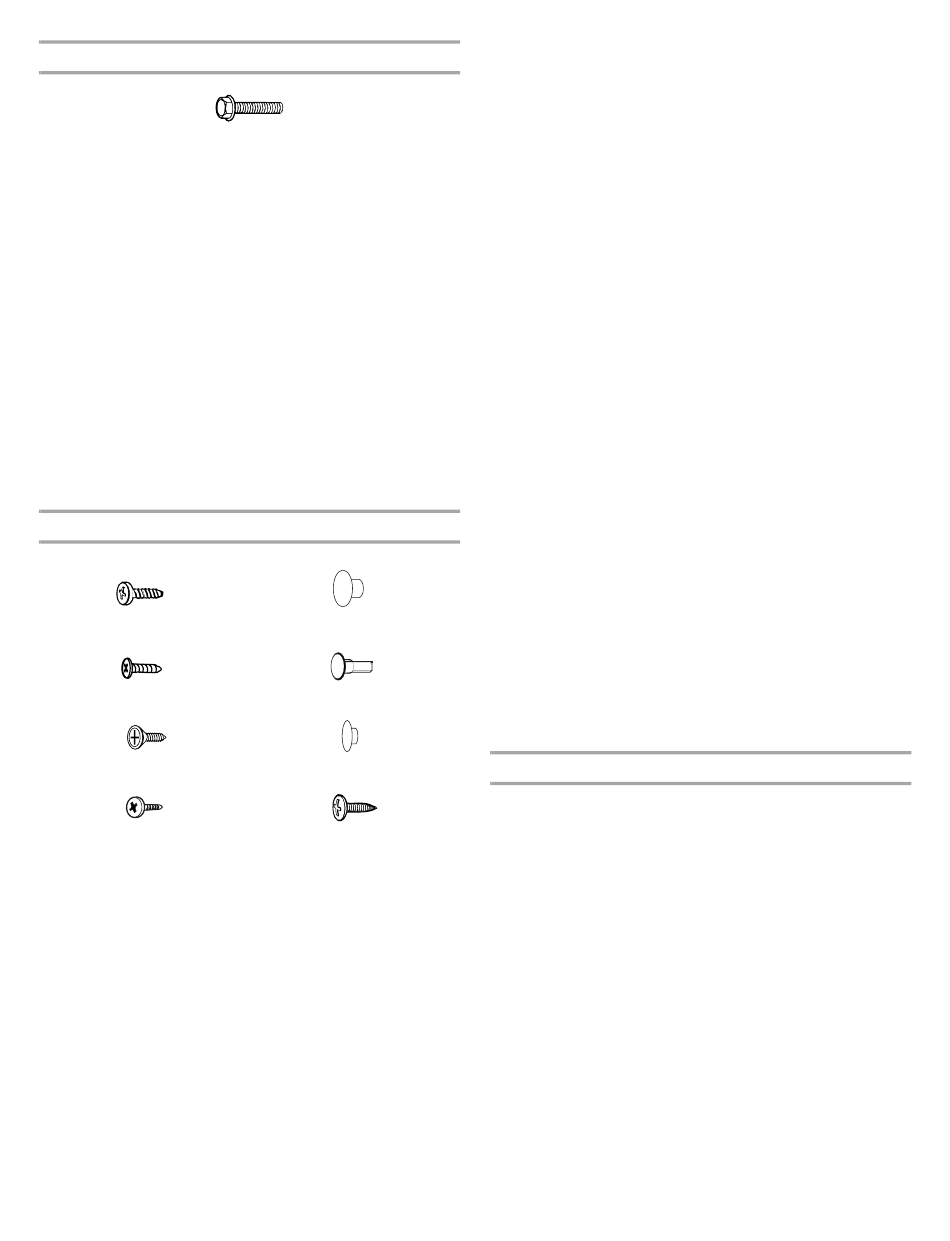

Tornillo de bisagra de cabeza hexagonal de
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Mantenga las dos puertas cerradas hasta que esté listo para
levantarlas y quitarlas del gabinete.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confíe de los imanes
de la puerta para mantener las puertas en su sitio en tanto
que está trabajando.
3. Quite los componentes de la bisagra superior como se
muestra en la ilustración Bisagra superior.
4. Levante y quite la puerta del congelador del gabinete.
5. Quite los componentes de la bisagra central como se muestra
en la ilustración de la Bisagra central.
6. Levante y quite la puerta del refrigerador del gabinete.
7. Quite los componentes de la bisagra inferior como se muestra
en la ilustración Bisagra inferior.
IMPORTANTE: Siga estas instrucciones si desea que las puertas
abran en el sentido opuesto. Si no desea cambiar el sentido de
apertura de las puertas, vea "Cómo volver a poner en su lugar la
puerta y las bisagras".
Cambio del sentido de apertura de las puertas (opcional)
Tornillo del retén
de la puerta
Tornillo sellador
de la manija de la puerta
Tornillo de cabeza
plana de la manija
Tornillo sellador frontal
de la manija de la puerta
Gabinete
1. Quite los tornillos de cabeza hexagonal de ⁵⁄₁₆" de la bisagra
del lado de la manija y colóquelos del lado opuesto. Vea la
ilustración 1- 1.
2. Quite los tapones de los agujeros de las bisagras de la parte
superior del gabinete y colóquelos en los agujeros de la
bisagra del lado opuesto como se muestra. Vea la
ilustración 1 – 2.
18
⁵⁄₁₆
"
Tapón del orificio
de la bisagra de la puerta
Tapón del orificio
de la bisagra del gabinete
Tapa del tornillo de
la manija de la puerta
Tornillo de cabeza
redonda de la manija
Puerta del congelador
1. Quite la ensambladura de la manija del congelador como se
indica. Conserve juntos todos los componentes. Vea la
ilustración 2.
2. Quite el tapón del agujero de la bisagra de la puerta.
Colóquelo del lado opuesto como se indica. Vea la
ilustración 3.
3. Quite los tornillos selladores de la manija de la puerta.
Colóquelos del lado opuesto de la puerta del congelador
como se indica. Vea la ilustración 4.
4. Quite el retén de la puerta. Colóquelo del lado opuesto de la
puerta del congelador como se indica Vea la ilustración 5.
5. Coloque la manija del congelador del lado opuesto de la
puerta del congelador. Instale las manijas en la puerta como
se indica Vea ilustración 2.
6. Apriete todos los tornillos. Ponga la puerta a un lado hasta
que las bisagras y la puerta del compartimiento del
refrigerador estén en su sitio.
Puerta del refrigerador
1. Quite la cubierta del tornillo. Vea la ilustración 6.
2. Quite la ensambladura de la manija del refrigerador como se
indica. Mantenga todos los componentes juntos Vea la
ilustración 6.
3. Quite el tapón del agujero de la bisagra de la puerta del
refrigerador. Colóquelo en el agujero de la bisagra del lado
opuesto como se indica. Vea la ilustración 3.
4. Quite los tornillos selladores de la manija de la puerta.
Colóquelos del lado opuesto de la puerta del refrigerador
como se indica Vea la ilustración 4.
5. Quite el tapón de enfrente del tornillo sellador de la manija de
la puerta. Colóquelo del lado opuesto de la puerta del
refrigerador como se indica. Vea la ilustración 7.
6. Quite el retén de la puerta. Colóquelo del lado opuesto de la
puerta del refrigerador como se indica. Vea la ilustración 5.
7. Coloque la manija del refrigerador del lado opuesto de la
puerta del refrigerador como se indica. Vea la ilustración 6.
Antes de atornillar el tornillo inferior, atornille los dos tornillos
superiores en la manija, y alinee la parte inferior de la manija.
8. Vuelva a colocar la cubierta del tornillo. Vea la ilustración 6.
9. Apriete todos los tornillos. Ponga la puerta del refrigerador a
un lado hasta que se haya instalado la bisagra inferior en el
refrigerador.
Cómo volver a poner la puerta y las bisagras en su lugar
NOTA: Si el sentido de apertura de la puerta se cambia, la imagen
de la puerta pudiera quedar invertida.
1. Vuelva a poner los componentes de la bisagra inferior en su
sitio como se indica. Apriete los tornillos.
2. Vuelva a poner en su lugar la puerta del refrigerador.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confíe de los imanes
de la puerta para mantener las puertas en su sitio en tanto
que está trabajando.
3. Arme los componentes de la bisagra central como se indica y
atornille todos los tornillos. Vea la ilustración Bisagra central.
4. Vuelva a poner en su lugar la puerta del congelador.
5. Arme los componentes de la bisagra superior como se indica.
Vea la ilustración Bisagra superior. No atornille
completamente los tornillos.
6. Alinee las puertas de tal manera que la parte inferior de la
puerta del congelador esté alineada uniformemente con la
parte superior de la puerta del refrigerador. Apriete todos los
tornillos.
