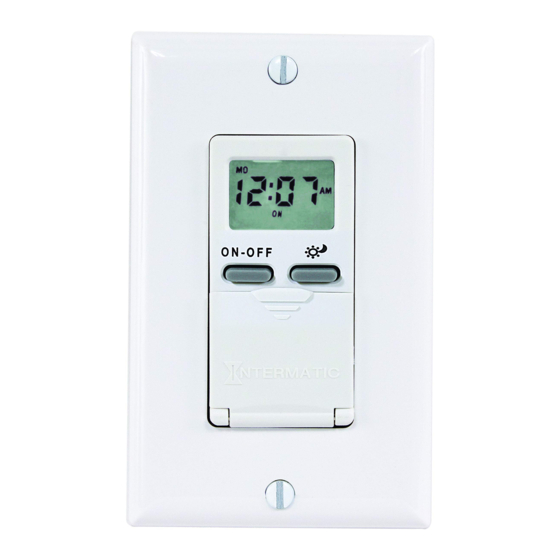

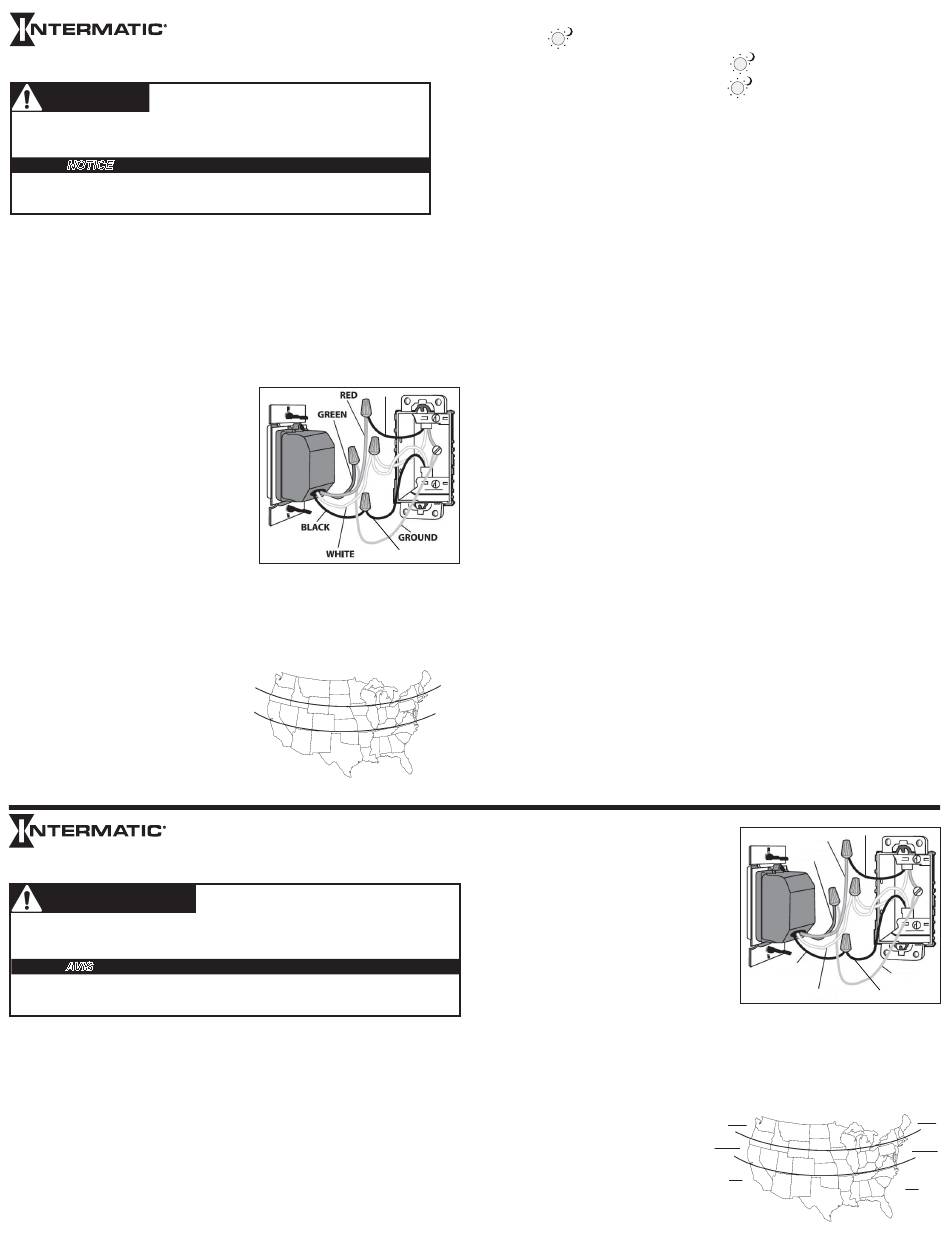

MODEL IW600K
Installation and User Instructions
WARNING
Risk of Fire or Electric Shock
•
Turn off power at circuit breaker and test that power is off before wiring.
•
Follow local electrical codes during installation.
•
Connect to copper conductors only.
NOTICE
•
No user-serviceable parts.
•
The internal battery requires up to 30 minutes to charge. If the battery is not charged and power
is lost, schedule information may have to be re-configured.
Ratings:
•
General: 125 VAC, 60 Hz; 15 A, 1875W
•
Resistive: 125 VAC, 60 Hz; 15A, 1875W
•
Tungsten (incandescent): 8 Amp, 125 VAC, 1000W
•
Ballast (magnetic): 1000 VA
•
Ballast (electronic): 500 VA
•
1/4 HP Motor, 125 VAC
Installation:
1.
Disconnect electrical power to circuit.
2.
Remove wall plate and disconnect existing light switch.
3.
Be sure to have neutral, hot, and fixture wires in box. If all wires are not present, additional wiring will
be necessary before installation can be completed.
4.
Connect red timer wire to fixture wire and secure
with wire nut.
5.
Connect black timer wire to the hot wire and secure
with wire nut.
6.
Connect white timer wire to white wires and secure
with wire nut.
7.
Connect green timer wire to existing gound wire in
junction box.
8.
Check that all wire connections are secure.
9.
Place all wires inside junction box.
10.
Fit timer into junction box and secure with supplied
mounting screws.
11.
Reconnect the electrical power.
Setting the Date, DST, and Time
1.
Open the timer door to access the keypad.
2.
Press RESET button to initialize timer and erase all settings.
3.
Press TIME to access the 4-digit year screen.
4.
Press + or - to set the current year and press TIME.
5.
Press + or - to set the current month and press TIME.
6.
Press + or - to set the current day and press TIME.
7.
Press + or - to enable (ON) or disable (OFF)
Daylight Saving Time (DST) and press TIME.
8.
Press + or - to set the current hour and press
TIME.
9.
Press + or - to set the current minute and
press TIME.
10.
Press + or - to set your current zone (NOR,
CEN, SOU) and press TIME.
See map to find your zone.
MODÈLE IW600K
Instructions d'installation et mode d'emploi
AVERTISSEMENT
•
Couper le courant au disjoncteur et vérifier que le circuit est hors tension avant de câbler.
• Effectuer l'installation conformément au code de l'électricité en vigueur.
•
Raccorder exclusivement à des conducteurs en cuivre.
AVIS
•
Aucune pièce réparable par l'utilisateur.
• La batterie interne nécessite jusqu'à 30 minutes pour se recharger. En cas de coupure de courant
alors que la batterie est déchargée, il peut être nécessaire de reprogrammer le calendrier.
Caractéristiques :
•
Général : 125 V c.a., 60 Hz; 15 A, 1875 W
•
Résistif : 125 V c.a., 60 Hz; 15 A, 1875 W
•
Tungstène (incandescent) : 8 A, 120 V c.a., 1000 W
•
Ballast (magnétique) : 1000 VA
•
Ballast (électronique) : 500 VA
•
Moteur 1/4 HP, 125 V c.a.
Pose :
1.
Couper l'alimentation électrique du circuit.
2.
Déposer la plaque murale et débrancher l'interrupteur d'éclairage existant.
3.
Vérifier qu'il y a bien les fils de phase, de neutre et de luminaire dans la boîte. S'il n'y a pas tous les fils, il peut
être nécessaire de tirer des câbles supplémentaires avant de pouvoir effectuer l'installation.
4.
Raccorder le fil rouge de la minuterie au fil du luminaire à l'aide d'une marrette.
5.
Raccorder le fil noir de la minuterie au fil de phase à l'aide d'une marrette.
6.
Raccorder le fil blanc de la minuterie aux fils blancs à l'aide d'une marrette.
In-Wall Timer
FIXTURE
North
Center
South
Fig. 10
Fig. 8
Minuterie murale encastrée
Risque d'incendie ou de choc électrique
Setting the Sunrise/Sunset Schedule:
1.
Press to display a blinking sunrise time.
2.
Press + or - to adjust sunrise time and then press
3.
Press + or - to adjust sunset time and then press
Setting Programs:
1.
Press PROG. The 1 ON (event 1 ON) screen appears.
2.
Press TIME and then press + or - to set the day(s) for the ON event to occur.
3.
Press TIME and then press + or - to set the starting ON event hour or set sunrise or sunset.
NOTE: If you select sunrise or sunset, press PROG to set OFF event.
4.
Press TIME and then press + or - to set the starting minute and press PROG to advance to event 1 off
event.
5.
Repeat steps 2 through 4 to set the event 1 OFF event schedule.
6.
Press PROG to advance to event 2 ON.
7.
Repeat steps 2 through 6 to set additional events.
8.
When all the desired events are set, press and hold TIME until the current time screen appears.
Daily Operation:
1.
Press MODE to scroll to the desired operating mode (automatic, random, or manual). See descriptions
below.
2.
AUTO (automatic) - operates events automatically.
3.
RDM (random) - security feature in which ON/OFF times are offset ± 15 minutes from programmed
times.
4.
MANUAL - Third option that enables controlling events manually.
NOTE: To access manual mode, press MODE to scroll past AUTO and RDM to the MANUAL option
where neither AUTO nor RDM appear on the screen.
Overriding an Event:
Press ON - OFF to override the current ON/OFF event.
Deleting an Event:
1.
Press PROG to scroll to the event you want to delete.
2.
Press and hold RESUME until dashed lines appear to indicate event is deleted.
3.
Press and hold TIME until the current time screen appears.
Resetting the Timer:
Press RESET to clear all settings and restart the timer.
If within the warranty period specified, this product fails due to a defect in material or workmanship, Intermatic
Incorporated will repair or replace it, at its sole option, free of charge. This warranty is extended to the original
HOT WIRE
household purchaser only and is not transferable. This warranty does not apply to: (a) damage to units caused
by accident, dropping or abuse in handling, acts of God or any negligent use; (b) units which have been subject
to unauthorized repair, opened, taken apart or otherwise modified; (c) units not used in accordance with
instructions; (d) damages exceeding the cost of the product; (e) sealed lamps and/or lamp bulbs, LED's and
batteries; (f) the finish on any portion of the product, such as surface and/or weathering, as this is considered
normal wear and tear; (g) transit damage, initial installation costs, removal costs, or reinstallation costs.
INTERMATIC INCORPORATED WILL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.
SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS IN
LIEU OF ALL OTHER EXPRESS OR IMPLIED WARRANTIES. ALL IMPLIED WARRANTIES, INCLUDING THE
North
WARRANTY OF MERCHANTABILITY AND THE WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE,
ARE HEREBY MODIFIED TO EXIST ONLY AS CONTAINED IN THIS LIMITED WARRANTY, AND SHALL BE
Center
OF THE SAME DURATION AS THE WARRANTY PERIOD STATED ABOVE. SOME STATES DO NOT ALLOW
LIMITATIONS ON THE DURATION OF AN IMPLIED WARRANTY, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.
South
This warranty service is available by either (a) returning the product to the dealer from whom the unit was
purchased or (b) completing a warranty claim online at www.intermatic.com.
This warranty is made by: Intermatic Incorporated, Customer Service 7777 Winn Rd., Spring Grove, Illinois
60081-9698. For warranty service go to: http://www.Intermatic.com or call 815-675-7000.
7.
Raccorder le fil vert de la minuterie à un fil de terre
existant dans la boîte de dérivation.
8.
Vérifier que tous les fils sont solidement raccordés.
9.
Placer tous les fils à l'intérieur de la boîte de dérivation.
10.
Placer la minuterie dans la boîte de dérivation et
l'attacher avec les vis de fixation fournies.
11.
Rétablir l'alimentation électrique.
Régler la date, l'heure d'été et l'heure :
1.
Ouvrir le couvercle de la minuterie pour accéder au clavier.
2.
Appuyer sur la touche RESET pour initialiser la minuterie et effacer tous les réglages.
3.
Appuyer sur TIME pour accéder à l'affichage de l'année à 4 chiffres.
4.
Appuyer sur + ou - pour sélectionner l'année en cours puis appuyer sur TIME.
5.
Appuyer sur + ou - pour sélectionner le mois courant puis appuyer sur TIME.
6.
Appuyer sur + ou - pour sélectionner le jour courant puis appuyer sur TIME.
7.
Appuyer sur + ou - pour activer (ON) ou
désactiver (OFF) l'heure d'été (DST) puis appuyer
sur TIME.
8.
Appuyer sur + ou - pour sélectionner l'heure
courante puis appuyer sur TIME.
9.
Appuyer sur + ou - pour sélectionner la minute
courante puis appuyer sur TIME.
10.
Appuyer sur + ou - pour sélectionner la zone
courante (NOR, CEN, SOU) puis appuyer sur TIME.
Voir la carte pour trouver la zone.
.
.
LIMITED ONE-YEAR WARRANTY
VERT
NOIR
North
NORD
Center
CENTRE
South
SUD
Fig. 10
Fig. 8
LUMINAIRE
ROUGE
TERRE
HOT WIRE
FIL DE PHASE
BLANC
North
NORD
Center
CENTRE
South
SUD
