MODÈLES ET2825C, ET2825CR, ET2825CP
Instructions d'installation et de configuration
AVERTISSEMENT
• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Il peut être nécessaire d'ouvrir plusieurs disjoncteurs ou sectionneurs pour mettre le matériel hors tension avant d'y travailler.
• Pour les boîtiers en plastique, la liaison entre les raccordements de conduits n'est pas automatique et doit être prévue dans le cadre de
l'installation.
• L'installation et/ou le câblage doivent être conformes aux exigences du code de l'électricité en vigueur.
• Utiliser des fils n° 14 à 8 AWG classés 105 °C minimum - Conducteurs en CUIVRE UNIQUEMENT.
• Si le point de coupure n'est pas visible, le condamner en position ARRÊT et l'étiqueter pour éviter tout remise sous tension imprévue.
• Vérifier qu'il n'y a pas de gaine isolante sous la plaquette de contact des bornes de raccordement de la minuterie. Serrer fermement les vis des
bornes de raccordement.
• Pour les installations extérieures ou les endroits humides (à l'abri de la pluie), utiliser des embouts de raccordement de conduit conformes aux
exigences d'UL514B (norme sur les raccords de conduits et boîtes à prises).
• Ne pas retirer les couvre-bornes isolants.
• Ne PAS dépasser l'intensité de courant maximale admissible.
• GARDER LA PORTE FERMÉE EN PERMANENCE en-dehors des opérations d'entretien.
AVIS
• Ne PAS toucher les composants du circuit imprimé; le contact peut provoquer une décharge d'électricité statique susceptible
d'endommager ces composants électroniques.
Description
Ce document explique comment installer et configurer la minuterie électronique 365/7 jours
astronomique à 2 circuits Intermatic ET2825. La minuterie ET2825 commute
automatiquement les circuits de charge suivant l'horaire hebdomadaire programmé. La
minuterie a une capacité de 48 événements ON (marche) fixes et 48 événements OFF (arrêt)
fixes (96 au total) et de 4 événements astronomiques. Chaque événement fixe peut être
appliqué à toute combinaison de circuits et de jours.
La minuterie comporte un écran à cristaux liquides et des boutons de commande sur la
façade pour régler, vérifier et surveiller les fonctions de la minuterie, notamment le réglage
de la date et de l'heure, l'activation et la désactivation du passage à l'heure d'été et la
configuration des dates de passage.
Veiller à suivre ces instructions pour effectuer l'installation et la programmation de la
minuterie ET2825.
Avis de la FCC (Federal Communications Commission) concernant les minuteries Série ET2000
Ce dispositif est conforme à la partie 15 des règles FCC. L'exploitation de ce dispositif est sujette aux deux conditions suivantes :
(1) Ce dispositif ne doit pas provoquer de brouillage nuisible et (2) Ce dispositif doit accepter tout brouillage, y compris les brouillages
susceptible de perturber son fonctionnement. Ce matériel a été testé et déclaré conforme aux limites de dispositif numérique de
Classe A, en vertu de la Partie 15 des Règles FCC. Ces limites ont pour objet d'offrir une protection raisonnable contre les brouillages
nuisibles si le matériel est exploité dans un environnement commercial. Ce matériel produit, utilise et rayonne de l'énergie
radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer un brouillage nuisible aux
communications radio. L'exploitation de ce matériel dans une zone résidentielle est susceptible de provoquer un brouillage nuisible
nécessitant une correction par l'utilisateur à ses propres frais.
Risque d'incendie ou de choc électrique

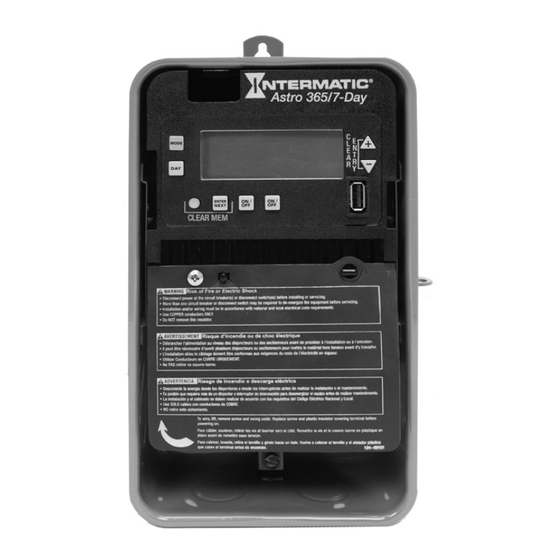

Minuterie électronique 7 jours
astronomique à 2 circuits
avec alimentation de secours 100 h
Représentée sous boîtier métallique
verrouillable intérieur/extérieur
