Section 6
Raccordement
6.6.2
6.6.3
84
IEC99001046 V1 FR

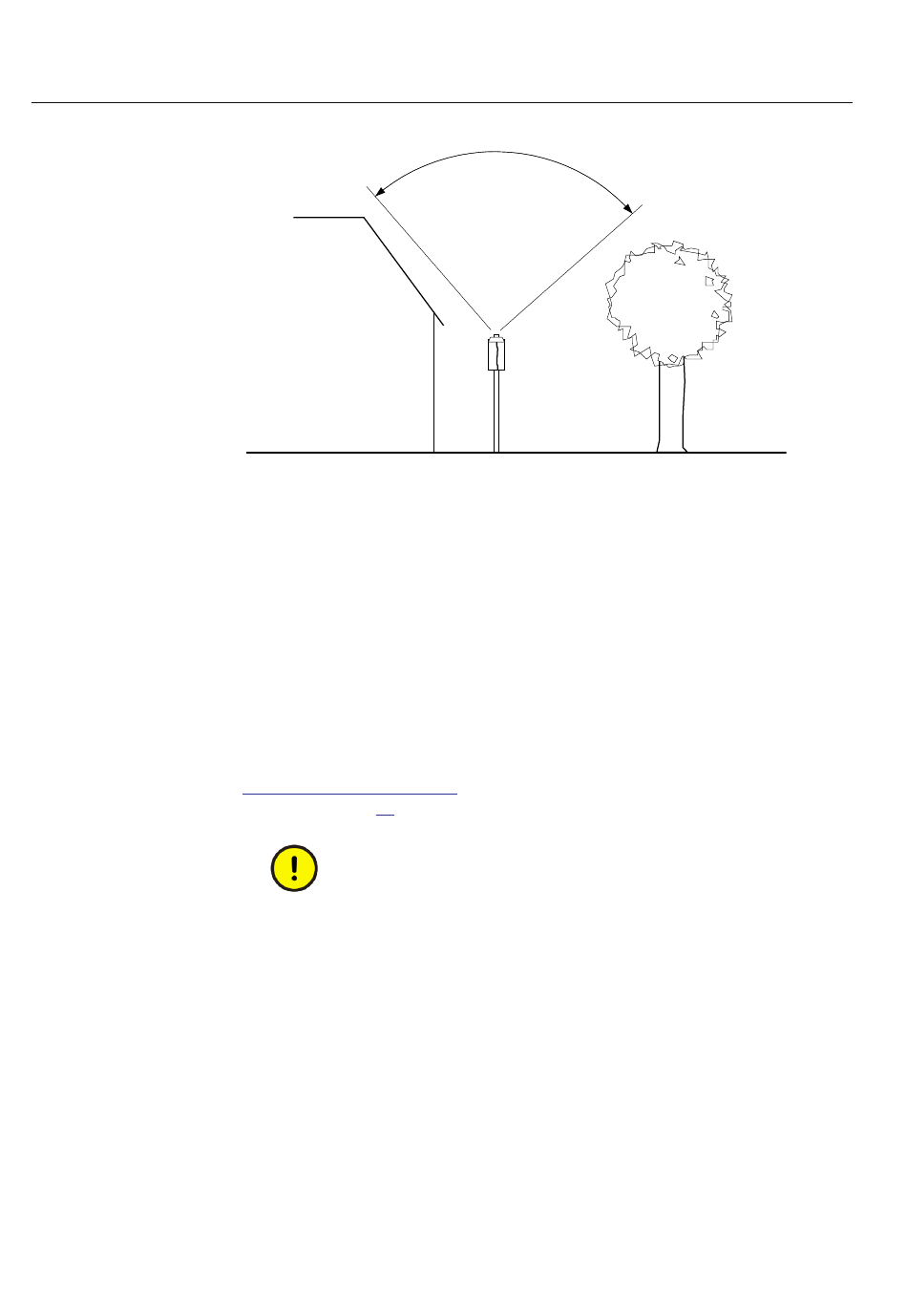

Figure 53:
Propagation à vue de l'antenne
Installation Electrique
Utiliser un câble coaxial 50 Ohm doté d'un connecteur TNC mâle à l'extrémité antenne
et d'un connecteur SMA mâle à l'extrémité récepteur pour connecter l'antenne au DEI.
Choisir un type et une longueur de câble garantissant une atténuation totale maximum
de 26 dB à 1,6 GHz. Un câble d'antenne convenable est fourni avec l'antenne.
L'antenne est munie d'un connecteur TNC femelle pour raccorder le câble d'antenne.
Pour l'emplacement du module horaire GPS (GTM), se reporter à la section
"Connecteurs en face
arrière". Le schéma de raccordement du module GTM est
illustré à la figure 19.
S'assurer que le câble d'antenne n'est pas chargé lorsqu'il est connecté
à l'antenne ou au récepteur. Court-circuiter l'extrémité du câble
d'antenne avec un dispositif métallique quelconque, puis le connecter
à l'antenne. Lorsque l'antenne est connectée au câble, raccorder le
câble au récepteur. Le DEI doit être hors tension pour pouvoir
connecter le câble d'antenne.
Protection contre la foudre
L'antenne doit être montée avec une protection adéquate contre la foudre, c'est-à-dire
que le mât d'antenne ne doit pas dépasser en hauteur les pointes des paratonnerres
avoisinants.
1MRK 514 024-UFR -
A
99001046.vsd
Série 670 2.1 CEI
Manuel d'installation
